1. 前言

Android 编译时会调用 avbtool 对 system, vendor, product 等镜像生成 hashtree，但这里的 hashtree 到底是如何生成的呢？本篇以 android-13.0.0_r41 中编译 aosp_panther 目标的 system 镜像为例。探究下 system.img 的 hashtree 到底是如何生成的。

主要包含两部分，

1. 从代码探究 hashtree 到底是如何生成的？
2. 使用编译生成的镜像，通过实战验证 hashtree 数据

2. 使用 avbtool 处理和查看 system.img

2.1 使用 avbtool 给 system.img 添加 hashtree

搜索编译 log，会发现编译中会调用下面的命令处理 target 包中的 system 镜像：

avbtool add_hashtree_footer \
	--partition_size 886812672 \
	--partition_name system \
	--image IMAGES/aosp_panther-target_files-eng.rocky/system.img \
	--salt 6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3 \
	--hash_algorithm sha256 \
	--prop com.android.build.system.os_version:13 \
	--prop com.android.build.system.fingerprint:Android/aosp_panther/panther:13/TQ2A.230405.003.E1/rocky12021421:userdebug/test-keys \
	--prop com.android.build.system.security_patch:2023-04-05

特别说明

1. 命令中指定参数“–partition_size 886812672”，目的是将 system.img 经过 AVB 工具一系列处理之后，得到一个新的大小和分区一样(886812672)的 system.img。但原始的 system.img 并不是 886812672，在我的机器上编译出来的原始的 system.img 的大小为 872734720。
2. 如果没有指定 --salt 6902f6b43...a6d3 参数，则 avbtool 会自动从 /dev/urandom 读取 32 字节作为 sha256 哈希算法的 salt

2.2 使用 avbtool 查看 system.img 信息

我们用 avbtool 查看下处理后的 system.img 信息:

$ avbtool info_image --image system.img
Footer version:           1.0
Image size:               886812672 bytes
Original image size:      872734720 bytes
VBMeta offset:            886571008
VBMeta size:              832 bytes
--
Minimum libavb version:   1.0
Header Block:             256 bytes
Authentication Block:     0 bytes
Auxiliary Block:          576 bytes
Algorithm:                NONE
Rollback Index:           0
Flags:                    0
Rollback Index Location:  0
Release String:           'avbtool 1.2.0'
Descriptors:
    Hashtree descriptor:
      Version of dm-verity:  1
      Image Size:            872734720 bytes
      Tree Offset:           872734720
      Tree Size:             6881280 bytes
      Data Block Size:       4096 bytes
      Hash Block Size:       4096 bytes
      FEC num roots:         2
      FEC offset:            879616000
      FEC size:              6955008 bytes
      Hash Algorithm:        sha256
      Partition Name:        system
      Salt:                  6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3
      Root Digest:           e2b0749496127b3b0dd589ea54bf6ccb113fa05d587b1e361a55d3bc0ea6f068
      Flags:                 0
    Prop: com.android.build.system.os_version -> '13'
    Prop: com.android.build.system.fingerprint -> 'Android/aosp_panther/panther:13/TQ2A.230405.003.E1/rocky12021421:userdebug/test-keys'
    Prop: com.android.build.system.security_patch -> '2023-04-05'

3. system.img 的 hashtree 是如何生成的？

使用 avbtool 的 add_hashtree_footer 操作处理 system.img 或者 vendor.img 时，hashtree 的生成是在 add_hashtree_footer() 函数中通过调用 generate_hash_tree() 来完成的。

3.1 generate_hash_tree() 函数注释

我们看下 generate_hash_tree() 函数的具体实现：

在线代码：https://xrefandroid.com/android-13.0.0_r83/xref/external/avb/avbtool.py#generate_hash_tree

对于一个大小为 872734720 bytes 的 system 分区，block size 为 4096 (4K)，哈希算法为 sha256, 随机盐为 6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3，提前计算好 digest_padding, hash_level_offsets, tree_size 并传入：

        image_size: 872734720
        block_size: 4096
     hash_alg_name: sha256
              salt: 6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3
    digest_padding: 0
hash_level_offsets: [61440, 4096, 0]
         tree_size: 6881280

其中，hash_level_offsets 和 tree_size 是通过 calc_hash_level_offsets() 计算出来的。

尤其是 hash_level_offsets 比较难理解，calc_hash_level_offsets() 函数的注释附带在后面。

这里将函数 generate_hash_tree() 完整的代码注释如下：

def generate_hash_tree(image, image_size, block_size, hash_alg_name, salt,
                      digest_padding, hash_level_offsets, tree_size):
    """生成文件的 Merkle 树。

    Arguments:
      image: 图像文件对象
      image_size: 图像文件的大小
      block_size: 块大小,例如 4096
      hash_alg_name: 哈希算法名称,例如 'sha256' 或 'sha1'
      salt: 用于哈希计算的盐值
      digest_padding: 每个摘要的填充值(填充到 2^n 值，sha256 值长度为 32=2^5 字节，不用填充)
      hash_level_offsets: 从 calc_hash_level_offsets() 计算得到的偏移量
      tree_size: 树的总字节数大小

    Returns:
      返回一个元组,第一个元素是顶层哈希值(bytes),第二个元素是完整的哈希树(bytes)
    """
    # 创建一个指定大小的字节数组用于存储哈希树
    hash_ret = bytearray(tree_size)

    # 初始化源数据的偏移量为0
    hash_src_offset = 0

    # 初始化源数据的大小为输入图像的大小
    hash_src_size = image_size

    # 初始化当前处理的树层级为0
    level_num = 0

    # 当源数据大小大于块大小时,继续构建哈希树的下一层
    while hash_src_size > block_size:
        # 用于存储当前层级的所有哈希值
        level_output_list = []

        # 记录剩余需要处理的数据大小
        remaining = hash_src_size

        # 处理当前层级的所有数据块
        while remaining > 0:
            # 创建一个新的哈希器实例,使用指定的算法和盐值
            hasher = create_avb_hashtree_hasher(hash_alg_name, salt)

            # 对于第0层,直接从输入文件读取数据
            # 对于其他层,从已构建的哈希树中读取数据
            if level_num == 0:
                image.seek(hash_src_offset + hash_src_size - remaining)
                data = image.read(min(remaining, block_size))
            else:
                offset = hash_level_offsets[level_num - 1] + hash_src_size - remaining
                data = hash_ret[offset:offset + block_size]

            # 更新哈希值
            hasher.update(data)

            # 更新剩余需要处理的数据大小
            remaining -= len(data)

            # 如果数据块小于块大小,用0填充
            if len(data) < block_size:
                hasher.update(b'\0' * (block_size - len(data)))

            # 将计算出的哈希值添加到当前层级的输出列表
            level_output_list.append(hasher.digest())

            # 如果需要填充摘要,添加填充
            if digest_padding > 0:
                level_output_list.append(b'\0' * digest_padding)

        # 将当前层级的所有哈希值连接成一个字节串
        level_output = b''.join(level_output_list)

        # 计算需要的填充以使输出大小为块大小的整数倍
        padding_needed = (round_to_multiple(
            len(level_output), block_size) - len(level_output))
        level_output += b'\0' * padding_needed

        # 将当前层级的输出复制到最终的哈希树中
        offset = hash_level_offsets[level_num]
        hash_ret[offset:offset + len(level_output)] = level_output

        # 准备处理下一层级
        hash_src_size = len(level_output)
        level_num += 1

    # 计算根哈希值
    hasher = create_avb_hashtree_hasher(hash_alg_name, salt)
    hasher.update(level_output)

    # 返回根哈希值和完整的哈希树
    return hasher.digest(), bytes(hash_ret)

generate_hash_tree() 函数实现了 Merkle 树的构建过程。Merkle 树是一种树形数据结构,其中每个非叶节点都是其子节点的哈希值。在这个实现中:

1. 首先将输入数据分成固定大小的块(block_size)，Android 里面的 block_size=4096 (4K)
2. 在第 0 层，对每个块计算哈希值, 形成树的叶子节点
3. 然后将第 0 层计算得到的哈希值分组, 每组再计算一个新的哈希值, 形成上一层节点
4. 重复这个过程直到最后只剩一个哈希值, 即根节点(root hash)
5. 所有的哈希值都使用指定的哈希算法(hash_alg_name)计算, 并且在计算时会加入盐值(salt)
6. 最终返回根哈希值(root hash)和完整的哈希树(hash tree)结构

这种树状结构的主要用途是快速验证大型数据集的完整性, 因为只需要验证改变数据块的路径上的哈希值,而不需要重新计算整个数据集的哈希值。

3.2 calc_hash_level_offsets() 函数注释

generate_hash_tree() 函数的参数 hash_level_offsets 和 tree_size 是通过 calc_hash_level_offsets() 计算出来的。

尤其是 hash_level_offsets 比较难理解，下面是这个函数逐行的注释。

def calc_hash_level_offsets(image_size, block_size, digest_size):
    # 函数功能：计算Merkle树中所有哈希层级的偏移量
    # 参数说明：
    # image_size: 需要计算Merkle树的镜像文件大小
    # block_size: 数据块大小，例如4096字节
    # digest_size: 每个哈希值的大小，例如SHA-256为32字节

    # 初始化三个关键变量：
    level_offsets = []  # 存储每一层在最终树中的起始位置
    level_sizes = []    # 存储每一层所需的字节数
    tree_size = 0       # 累计整个树结构所需的总字节数

    # 初始化计数器和大小变量
    num_levels = 0      # 记录树的总层数
    size = image_size   # 从完整镜像大小开始计算

    # 自下而上计算每一层的大小，直到当前层的大小小于等于块大小
    while size > block_size:
        # 计算当前层需要多少个块来存储哈希值
        # (size + block_size - 1) // block_size 是向上填充到 block_size 取整除法
        # 例如：如果size=4097，block_size=4096，则需要2个块
        num_blocks = (size + block_size - 1) // block_size

        # 计算当前层所有哈希值需要的总字节数
        # num_blocks * digest_size：所有哈希值的原始大小
        # round_to_multiple：将结果调整为block_size的整数倍，确保存储对齐
        level_size = round_to_multiple(num_blocks * digest_size, block_size)

        # 记录当前层的信息
        level_sizes.append(level_size)    # 保存当前层的大小
        tree_size += level_size           # 更新树的总大小
        num_levels += 1                   # 层数加1

        # 更新size为当前层的大小，用于下一轮循环
        # 因为上一层要对当前层的数据进行哈希
        size = level_size

    # 这里比较难理解!!!
    # 计算每一层的偏移量，注意这个循环是自底向上存储的
    for n in range(0, num_levels):
        offset = 0
        # 计算当前层的偏移量
        # 偏移量等于所有上层大小的总和
        # 这样可以将所有层按从上到下的顺序存储在内存中
        for m in range(n + 1, num_levels):
            offset += level_sizes[m]
        level_offsets.append(offset)

    # 返回计算结果：
    # 1. level_offsets：每层的起始偏移量数组
    # 2. tree_size：整个树结构的总大小
    return level_offsets, tree_size

4. system.img 的 hashtree 布局

最大的坑

计算镜像的 hashtree 时，通过原始数据计算 hash 得到 level 0 数据，然后通过 level 0 的数据计算 hash 得到 level 1 的数据，以此直接到最后一块的顶层 hash 数据。

但是！！！存放镜像的 hashtree 时，是反过来存放的，先存放最顶层的数据，然后依次存放后面的数据，最后才是 level 1，以及 level 0 的数据。

我在手动验证 hash 生成的数据时，一直验证不通过，经过好久的调试才发现这个异常。

对于一个大小为 872734720 字节的原始 system.img 镜像，生成时大小已经按照 4096 字节对齐了。

如果使用 sha256 计算每个 block (4096) 的哈希值，每个 sha256 的哈希值长度为 32 字节，各层有以下结果：

特别说明:

1. 每一层数据的 hash 结果如果不是 4096 的整数倍，则还需要填充 0 到 4096 整数倍。

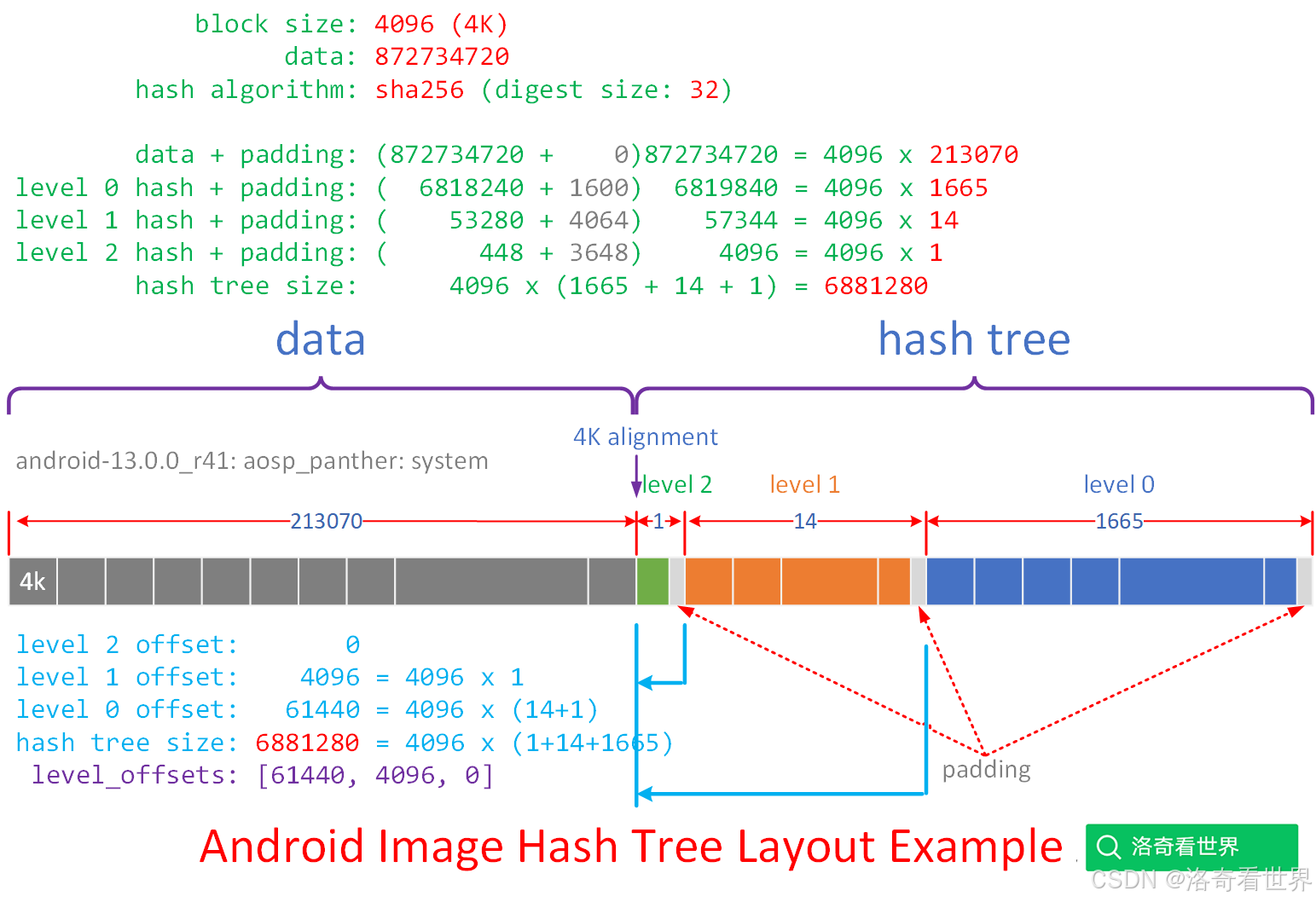

为了显示更直观，我又花了些时间将这些数据用下面这个图来表示：

特别注意，hashtree 在存放时，最顶层的数据在前面，最底层的数据在最后面。

5. 手动验证 system.img 的 hashtree 数据

我这里以我自己编译生成的 system.img 进行手动验证，建议你也用你本地的 system.img 参考我这里的操作手动验证数据。

由于 872734720 字节的 system.img 非常大，我这里简化了操作，只验证第 1 个 和 第 2 个 block 以及整个 image 的 hash。

5.1 验证准备

为了验证 system.img 的 hashtree，我们需要提前准备一下数据，主要是提取需要计算 hash 的原始数据并存放到文件中，方便后面 sha256sum 工具操作：

• system.img 镜像，并从中提取镜像第一个和第二个 4K 数据保存为单独的文件，以及提取原始的 system.img 没有进行任何添加的镜像
• 将 salt 值转换成二进制文件

# 还原处理过的 system.img 镜像为: system-raw.img
$ cp system.img system-raw.img
$ avbtool erase_footer --image system-raw.img

# 提取第 1 个 4K 数据到文件 system-1st-4k.bin
$ dd if=system-raw.img of=system-1st-4k.bin bs=4096 count=1

# 提取第 2 个 4K 数据到文件 system-2nd-4k.bin
$ dd if=system-raw.img of=system-2nd-4k.bin bs=4096 count=1 skip=1

# 将 salt 盐值保存为二进制文件: system-salt.bin
# salt: 6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3
$ echo -n 6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3 | xxd -r -ps > system-salt.bin
$ hexdump -C system-salt.bin
00000000  69 02 f6 b4 36 dd 8f 08  a2 ec d5 12 d4 57 6a 03  |i...6........Wj.|
00000010  32 5e 14 db 8e 6b 1b b7  2b 68 d2 2f 20 a6 a6 d3  |2^...k..+h./ ...|
00000020

5.2 验证第 1 个 4K 的 hash

由于计算 hash 有 salt 随机盐参与，所以需要先计算 salt 随机盐的哈希，在加上第 1 个 4K 的哈希，由于哈希具有累积性，所以这里直接将 salt 和第 1 个 4K 数据一起计算：

$ cat system-salt.bin system-1st-4k.bin | sha256sum
1e09183f5367d7ccde785b4cea8afead6b859058fc72d1181711eaecbcbd22ef  -

由于镜像的 hashtree 数据紧挨着镜像的原始数据存放，所以 hashtree 数据的偏移为原始镜像大小 872734720，但根据前面计算的 offset 结果，level 0 的 hash 数据偏移为 61440，因此：

level 0 哈希数据在 system.img 镜像中整体偏移为 0x3405d000 = 872734720 + 61440 = 872796160

所以我们这里查看处理后镜像的 hashtree 在 0x3405d000 位置的 128 字节数据:

$ hexdump -Cv -s 0x3405d000 -n 128 system.img
3405d000  1e 09 18 3f 53 67 d7 cc  de 78 5b 4c ea 8a fe ad  |...?Sg...x[L....|
3405d010  6b 85 90 58 fc 72 d1 18  17 11 ea ec bc bd 22 ef  |k..X.r........".|
3405d020  7e 05 9a 40 93 da 40 59  0c 31 10 f8 4b 0f 8e cd  |~..@..@Y.1..K...|
3405d030  cd e6 f1 f3 92 3e 4b b7  d0 fb 1b b1 f0 5d d5 61  |.....>K......].a|
3405d040  81 59 fb 11 7f 0c 2a 94  8b 06 36 4b 72 9d f7 02  |.Y....*...6Kr...|
3405d050  ff 32 e8 52 e3 93 50 74  22 0b 14 c3 a8 3a 3a bb  |.2.R..Pt"....::.|
3405d060  81 59 fb 11 7f 0c 2a 94  8b 06 36 4b 72 9d f7 02  |.Y....*...6Kr...|
3405d070  ff 32 e8 52 e3 93 50 74  22 0b 14 c3 a8 3a 3a bb  |.2.R..Pt"....::.|
3405d080

5.3 验证第 2 个 4K 的 hash

参考上一节对 system.img 第 1 个 4K 数据 hash 的验证，这里计算第 2 个 4K 镜像的 hash:

$ cat system-salt.bin system-2nd-4k.bin | sha256sum
7e059a4093da40590c3110f84b0f8ecdcde6f1f3923e4bb7d0fb1bb1f05dd561  -

第 2 个 4K 数据的 hash 在第 1 个 4K 数据哈希的后面偏移 32 字节处(sha256 哈希长度为 32 字节)，从上一节中的输出，我们可以看到 0x3405d020 开始的 32 字节哈希值和我们这里计算的结果一致。

$ hexdump -Cv -s 0x3405d000 -n 128 system.img
3405d000  1e 09 18 3f 53 67 d7 cc  de 78 5b 4c ea 8a fe ad  |...?Sg...x[L....|
3405d010  6b 85 90 58 fc 72 d1 18  17 11 ea ec bc bd 22 ef  |k..X.r........".|
3405d020  7e 05 9a 40 93 da 40 59  0c 31 10 f8 4b 0f 8e cd  |~..@..@Y.1..K...|
3405d030  cd e6 f1 f3 92 3e 4b b7  d0 fb 1b b1 f0 5d d5 61  |.....>K......].a|

5.4 验证整个镜像的 hash

整个镜像的 hash 是通过 level 2 的哈希数据以及随机盐 salt 的值计算得到的。

这里我们先提取 level 2 的 hash 数据，根据前面的计算，作为顶层最后一块 hash，所以 level 2 的数据就是紧挨着原始镜像的那个 block。

这里我们提取 level 2 的 hash 数据:

$ dd if=system.img of=system-level-2-data.bin bs=4096 count=1 skip=213070

经过前面的计算，我们知道，对于大小为 872734720 字节的镜像, 顶层 level 2 的哈希实际上只有 448 字节，其余都是填充的数据。

所以，我们这里不妨直接查看下 level 2 这一块哈希数据：

$ hexdump -C system-level-2-data.bin
00000000  c0 e9 8a bf 42 81 e0 b3  c4 00 77 91 9b ad 59 df  |....B.....w...Y.|
00000010  71 93 89 01 9b 9f f0 85  58 68 08 46 cb 6a f0 59  |q.......Xh.F.j.Y|
00000020  14 bf ba ec e2 08 0d 74  a0 34 a3 da 98 22 59 dd  |.......t.4..."Y.|
00000030  14 bc 8b ea 80 44 99 ce  02 a0 71 1c 15 77 83 43  |.....D....q..w.C|
00000040  e8 79 a6 b1 b9 2e 58 4c  0d 08 9e 3f 25 39 b2 14  |.y....XL...?%9..|
00000050  a4 bd 62 4f c5 47 b9 45  4b 10 a1 05 12 f2 08 6c  |..bO.G.EK......l|
00000060  8b 23 76 09 53 72 09 25  9d 90 cd b8 98 9a 10 39  |.#v.Sr.%.......9|
00000070  9c d1 7d 82 11 26 64 63  ae 15 2d 4e bd 10 1a 39  |..}..&dc..-N...9|
00000080  1b 94 55 3f 4f 49 5d f5  c0 92 af a8 ac 53 0c da  |..U?OI]......S..|
00000090  a5 fa 03 95 44 9f 66 28  2c 94 71 0c dd 4f 8f e1  |....D.f(,.q..O..|
000000a0  2b 82 ca db ce 27 f4 32  28 c5 16 18 d6 53 ac ca  |+....'.2(....S..|
000000b0  a6 4e 2c 6a ed 92 dc 82  9f d4 ff 89 08 0e d3 15  |.N,j............|
000000c0  02 3e 14 ef b6 0b 3a 08  a0 28 60 97 ca 5f d8 07  |.>....:..(`.._..|
000000d0  7c 37 bd d1 cf 54 6e 71  03 3b fc b7 4e 77 6e 04  ||7...Tnq.;..Nwn.|
000000e0  84 d6 f6 b7 7b e5 ba 28  70 50 20 00 31 cf b0 ea  |....{..(pP .1...|
000000f0  d3 b2 7f 7b 45 67 44 e3  86 53 ad 58 e6 fa 8d 42  |...{EgD..S.X...B|
00000100  f0 b3 0c 9e 67 e1 86 00  41 0f 77 bc e6 83 91 d0  |....g...A.w.....|
00000110  ed e0 19 bf ac 0c b1 8d  ac 26 5b 56 9c a0 bb cf  |.........&[V....|
00000120  9a 29 8a 4f 06 0e d5 7d  00 47 82 0f 5e 54 c8 7f  |.).O...}.G..^T..|
00000130  af 3c 78 ae b4 66 de 18  43 37 54 69 3e ce 1d 4b  |.<x..f..C7Ti>..K|
00000140  6b 0f 74 a2 15 78 b7 9e  c7 a4 f1 a0 f4 29 7d 9c  |k.t..x.......)}.|
00000150  ac 99 13 41 39 a1 38 36  c4 51 70 2e a7 9f dd b3  |...A9.86.Qp.....|
00000160  ad 04 1d 0a 42 70 b6 f3  48 b8 ca 03 ab a7 78 0d  |....Bp..H.....x.|
00000170  fb af dd ea 31 35 93 49  8f b5 31 02 4e 73 3c ad  |....15.I..1.Ns<.|
00000180  3f 1c 5c 1d db 22 43 6f  65 c9 e3 8b 93 b7 bb 9a  |?.\.."Coe.......|
00000190  a7 94 21 69 7c 11 02 00  41 5b 23 ed 6a cb 04 57  |..!i|...A[#.j..W|
000001a0  e3 b1 a9 39 5d 55 b5 96  06 d7 e8 e8 34 a9 65 1e  |...9]U......4.e.|
000001b0  b3 de 63 6d eb f8 81 58  52 6d 8d 45 d2 36 e2 be  |..cm...XRm.E.6..|
000001c0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00001000

可以看到，这个数据块从 0x1c0 偏移量开始，后面的数据全部都是0，这里经过 hexdump 输出时由于 0x1c0 后面的数据和 0x1c0 的数据一样，所以这些数据在输出时都被省略了。

因此，level 2 的有效数据大小为 0x1c0 = 448，实际内容和我们的预期吻合。

由此，我们再计算下带有随机盐 salt 的 level 2 数据的哈希值:

$ cat system-salt.bin system-level-2-data.bin | sha256sum
e2b0749496127b3b0dd589ea54bf6ccb113fa05d587b1e361a55d3bc0ea6f068  -

对比本文一开始使用 avbtool 查看 system.img 得到的信息中的 Root Digest，二者一致:

Descriptors:
    Hashtree descriptor:
      Version of dm-verity:  1
      Image Size:            872734720 bytes
      Tree Offset:           872734720
      Tree Size:             6881280 bytes
      Data Block Size:       4096 bytes
      Hash Block Size:       4096 bytes
      FEC num roots:         2
      FEC offset:            879616000
      FEC size:              6955008 bytes
      Hash Algorithm:        sha256
      Partition Name:        system
      Salt:                  6902f6b436dd8f08a2ecd512d4576a03325e14db8e6b1bb72b68d22f20a6a6d3
      Root Digest:           e2b0749496127b3b0dd589ea54bf6ccb113fa05d587b1e361a55d3bc0ea6f068
      Flags:                 0

由此，我们成功验证了 system.img 原始镜像中前两个 block 以及整个镜像的 hash 值。

6. 总结

6.1 hashtree 数据的计算

计算镜像的 hashtree 时，通过原始数据计算 hash 得到 level 0 数据，然后通过 level 0 的数据计算 hash 得到 level 1 的数据，以此直接到最后一块的顶层 hash 数据。

6.2 hashtree 数据的存放

但是！！！存放镜像的 hashtree 时，是反过来存放的，先存放最顶层的数据，然后依次存放后面的数据，最后才是 level 1，以及 level 0 的数据。

6.3 hashtree 数据布局示例

我们以 android-13.0.0_r41 中编译 aosp_panther 目标的 system 镜像为例，探究了 system.img 的 hashtree 到底是如何生成的，以及布局。

• system.img 原始镜像大小 872734720
• system 分区大小 886812672
• hash 算法 sha256
• block 大小 4096

整个镜像和 hashtree 布局如下：

7. 其它

我创建了一个 Android AVB 讨论群，主要讨论 Android 设备的 AVB 验证问题。

我还几个 Android OTA 升级讨论群，主要讨论 Android 设备的 OTA 升级话题。

欢迎您加群和我们一起交流，请在加我微信时注明“Android AVB 交流”或“Android OTA 交流”。

仅限 Android 相关的开发者参与~

公众号“洛奇看世界”后台回复“wx”获取个人微信。
