导言

神经网络是人工智能时代的核心技术。无论是深度学习，还是当前大热的大模型，其底层都以神经网络为基础。可以毫不夸张地说，没有神经网络，就没有今日人工智能的蓬勃景象——它是整个领域的基石。

然而，对许多初学者而言，神经网络的入门并不轻松。我们经常看到一些过度抽象的类比：把神经网络比做人脑，把梯度下降比作从山坡往下走。这些类比虽然有助于建立直觉，但总让人觉得隔了一层，不够扎实。另一种常见情况则是，一上来就被带进复杂的数学推导，面对密密麻麻的符号和公式，不仅云里雾里，还容易迷失方向——只见树木，不见森林。

我看了安德烈·卡帕斯（Andrej Karpathy）在 YouTube 上的一节神经网络教学视频。他的切入点和讲法令人耳目一新，甚至可以说是拍案叫绝。不愧是大佬中的大佬。这篇文章的主要内容，正是基于他那近两个小时的课程，我将其中的核心观点提炼出来，并结合图示、代码，将这些关键思想串联成一个易于理解的整体。

阅读本文，你只需要具备一点 Python 基础，以及初高中水平的数学知识即可。

现在，让我们正式开始吧。

回顾导数知识

在开始之前，我们需要复习一个最关键的数学概念——导数。当然，这里我们并不需要像在学校那样，去背各种导数公式，或者手工推导复杂表达式的导数。在神经网络中，模型的结构往往包含大量的嵌套函数和参数，想靠手工求导几乎是不可能的。

在神经网络的语境下，我们真正需要理解的不是“怎么求导”，而是导数的含义是什么、它代表了什么信息、以及它在神经网络中发挥什么作用。掌握了这些核心概念，就能够理解神经网络是如何学习、如何优化的。

导数的定义与本质

导数用于衡量当输入发生微小变化时，函数输出会随之发生多大变化。直观来说，它回答了一个问题：，导数刻画的是：函数对输入参数有多敏感，即：当我微微改变输入，输出会改变多少？。

因此，导数是描述函数变化的重要工具。从函数变化率的角度来看，导数可以用来描述函数在某一点的变化速度、变化趋势、单调性以及极值点。

假设有一个单变量函数 $f (x)$ ，变量为 $x$ 。

函数的导数可以表示为：

$\lim_{h \to 0} \frac{f(x+h) - f(x)}{h}$

这里， $h$ 是自变量 $x$ 的一个很小的增量（趋近于 0），分子表示函数值的变化量，分母表示变量的变化量。导数 $f^{'} (x)$ 描述了函数在每一点的变化快慢和方向。

从图像角度理解导数

下面这张图展示了函数 $f (x)$ 与其导数 $f^{'} (x)$ 的关系：

下方曲线 $f (x)$ ：表示函数的形状。可以看到函数先上升、再下降，最后快速上升。

上方曲线 $f^{'} (x)$ ：表示函数在各点的导数值，也就是函数变化的快慢和方向。

**红点：**标记了函数上的对应点，通过垂线可以看到每个点的切线斜率如何映射到导数图上：

当函数上升时，导数为正（红点对应在上方正区间）。
当函数下降时，导数为负（红点对应在下方负区间）。
当函数达到极值（峰顶或谷底）时，导数为 0（红点位于 x 轴上）。

理解了导数的本质，就能明白它为什么如此重要。神经网络本质上就是一个超级复杂的函数，而我们做的所有操作，本质上都是在与这个函数打交道。

导数告诉我们函数对输入参数的敏感程度，是理解和调控神经网络的核心工具。随着学习的深入，大家会对它的重要性有更深刻的体会。

从最简单的加、乘法运算开始

万丈高楼平地起。虽然神经网络看起来复杂，但其底层运算依然基于数学最基本的操作——主要是加法和乘法（尤其是在矩阵和向量运算中）。下面，我们先从最简单的**“加、乘”运算开始，逐步理解神经网络的运算机制。**

class Value:
    # 构造函数初始化对象
    def __init__(self,data):
       self.data=data

    # 定义对象的字符串表示形式
    def __repr__(self):
        return f"Value(data={self.data})"

    # 实现加法运算
    def __add__(self,other):
        out =Value(self.data+other.data)
        return out

    # 定义乘法运算
    def __mul__(self,other):
        out=Value(self.data*other.data)
        return out

上面的代码定义了一个简单的类，它像一个“小容器”，用来封装数字。计算前的输入和计算后的结果都可以用这个类来表示。

虽然，现在它只支持最基本的加法和乘法运算，但随着学习的深入，我们会逐步丰富它的功能，让它不仅能做更多运算，还能支撑更多的功能。

假设要计算表达式 $a \times b + c$ 的值，就可以先用 Value 类将数字封装成对象，然后在这些对象上进行运算，如下面代码：

a=Value(2.0)
b=Value(3.0)
c=Value(4.0)

print(a*b+c)                      # 表达式计算
print((a.__mul__(b)).__add__(c))  # 函数式计算

输出结果为:
Value(data=10.0) Value(data=10.0)

修改Value类已支持可视化展示

上面的代码实现了最基本的加法和乘法运算，运行的表达式也比较简单。但在实际中，神经网络对应的表达式会非常庞大、复杂。为了更好地理解神经网络的计算过程，我们有必要对运算进行可视化。

例如，考虑如下表达式：

$L = (a \times b + c) \times f$

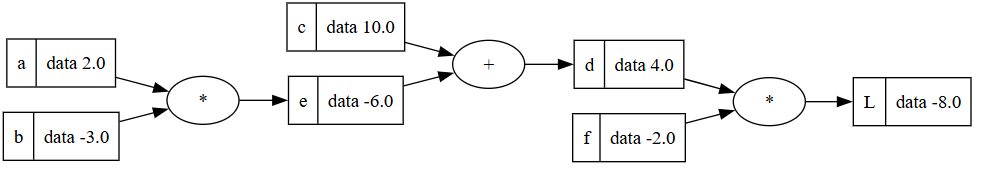

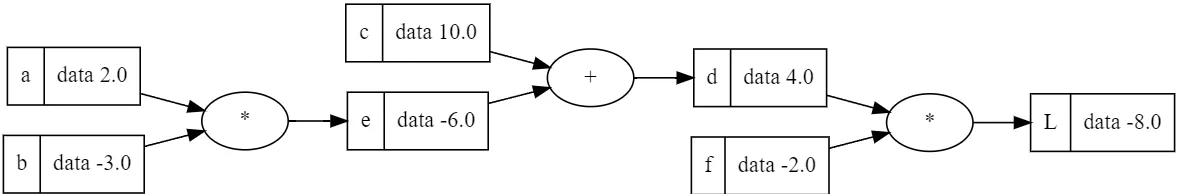

当 $(a = 2, b = - 3, c = 10, f = - 2)$ 时，我们希望展示如下图所示的计算过程。
这张图直观、清晰地呈现了整个表达式的运算流程，使我们能够方便地理解每一步的计算过程及其结果。

为了实现可视化计算的目标，我们需要对 Value 类进行如下改进。在上一个版本的基础上新增了三个参数：

_prevNodes：记录当前 Value 对象是由哪些之前的 Value 对象计算得到的，它用于构建表达式的计算图或树形结构，可以追踪每一步计算的来源。在可视化或反向传播中，可以通过 _prevNodes 找到计算的依赖关系。
_op：用于在可视化图形中显示运算符号（如加号、乘号），便于直观理解计算操作。
_label：在可视化计算图时，可以在图中椭圆里显示运算符号，让每个节点代表的运算类型一目了然。

如下面代码：

class Value:

    # 构造函数初始化对象
    def __init__(self,data,_prevNodes=(),_op='',_label=''):
       """
       data:       实际的标量值
       _prevNodes: 前置节点,每次表达式计算，在得到新的值中，将原值作为_prevNodes
       _op:        用于标识运算
       """
       self.data=data
       self._prevNodes=set(_prevNodes)
       self._op=_op
       self._label=_label

    # 定义对象的字符串表示形式
    def __repr__(self):
        return f"Value(data={self.data})"

    # 实现加法运 +
    def __add__(self,other):
        out =Value(self.data+other.data,(self,other),'+')
        return out

    # 定义乘法运 *
    def __mul__(self,other):
        out=Value(self.data*other.data,(self,other),'*')
        return out

使用修改后的 Value 类进行计算，我们来计算表达式 $\times b + c) \times f$ ，，代码如下：

a = Value(2.0, _label='a')
b = Value(-3.0, _label='b')
c = Value(10.0, _label='c')
f = Value(-2.0, _label='f')

# 逐步计算中间结果
e = a * b
e._label = 'e'

d = e + c
d._label = 'd'

L = d * f
L._label = 'L'

print(L)

首先将每个数字用 Value 类封装，并添加 _label 以标记变量名。
然后按计算顺序依次生成中间值 e、d，最后计算最终结果 L。
打印 L 时，输出的是 Value 对象，方便后续进行可视化或追踪计算。

计算结果为：Value(data=-8.0)

编写格式化工具类

前面我们已经对 Value 类进行了扩展，使其可以记录前置节点、运算符和标签，从而支持计算图的可视化展示。

下面，我们将展示一段稍微复杂的示例代码，用于生成并可视化整个表达式的计算过程。该方法是独立实现的，如果不想深入研究，可以暂时把它当作一个“黑盒”使用。代码中附有详细注释，有兴趣的读者可以仔细查看。

⚠️ 注意：此示例需要安装 graphviz Python 库，同时系统中必须安装 Graphviz 可执行程序（Digraph 所依赖的 dot），并配置好环境变量。具体安装和配置方法可以参考官方文档或使用 AI 完成。

from graphviz import Digraph

def trace(root):
    """
    从最终结果节点 root 出发，
    递归遍历整个表达式图，收集所有节点（nodes）和边（edges），
    为后续绘图做准备。
    """
    nodes, edges = set(), set()    # nodes 存储所有参与运算的 Value 节点；edges 存储节点之间的连接关系

    def recursionBuild(node):
        # 避免重复添加同一个节点
        if node not in nodes:
            nodes.add(node)
            # 遍历当前节点的所有前置节点（即参与生成该节点的输入节点）
            for child in node._prevNodes:
                edges.add((child, node))   # 记录 child -> node 的连接关系
                recursionBuild(child)      # 递归处理 child，继续向上追溯整个计算图

    recursionBuild(root)   # 从最终输出 root 开始向前递归追踪
    return nodes, edges


def draw_dot(root, format='svg', rankdir='LR'):
    """
    将表达式的计算过程绘制为可视化计算图。

    format: 输出图像格式，如 'png'、'svg'
    rankdir: 图的方向
        - 'LR': 从左到右布局
        - 'TB': 从上到下布局
    """
    assert rankdir in ['LR', 'TB']

    # 获取整个计算图的节点与边
    nodes, edges = trace(root)

    # 创建一个 Graphviz 的 Digraph 对象，用于绘制图
    dot = Digraph(
        format='png',
        graph_attr={'rankdir': rankdir, 'size': '11,11'}  # 设置图的方向和大小
    )

    # 遍历所有节点，绘制变量节点和运算符节点
    for n in nodes:
        sid = str(id(n))  # 使用节点内存地址作为节点的唯一 ID

        # 绘制变量节点（方框：显示 label 与 data）
        dot.node(
            name=sid,
            label="{%s | data %.1f }" % (n._label, n.data),  # 显示标签与数据值
            shape='record'
        )

        # 如果当前节点是由某个运算生成的（例如 + 或 *）
        if n._op:
            # 额外绘制一个小圆节点显示运算符
            dot.node(
                name=sid + n._op,
                label=n._op
            )
            # 连接运算符节点 → 变量节点
            dot.edge(sid + n._op, sid)

    # 绘制所有边： child → op → parent
    for n1, n2 in edges:
        dot.edge(
            str(id(n1)),
            str(id(n2)) + n2._op
        )

    return dot
