CC2540TR2.4Mini蓝牙模块详细数据

一般描述

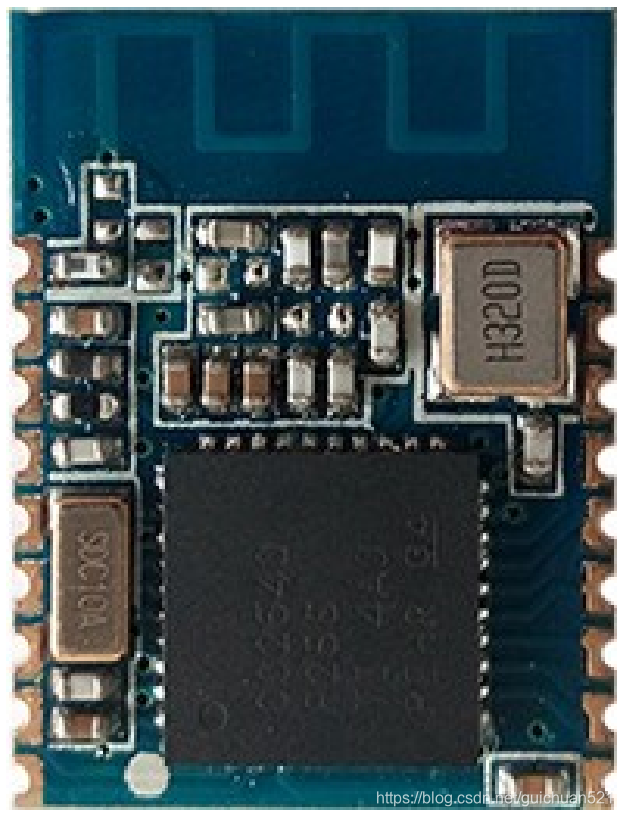

1、CC2540TR2.4-Mini RF 模块为针对蓝牙低功耗，低成本的片上系统（SOC） 应用模块。

2、该模块内含一个 RF 收发器和一个工业级 8051 内核。 3、该 RF 模块适用于低功耗需求应用系统中。

4、符合全球无线电频率法规的无线系统，包括：ETSI EN 300 328 和 EN 300 440 Class 2（欧洲），FCC CFR47 Part 15（美国）和 ARIB STD-T66（日本）。

5、优异的链路预算（高达 97dB），从而无需外部天线端子的情况下实现远距 离应用。

6、拥有精确的数字接收信号强度指示器（RSSI）。

7、较宽供电电压压范围（2V 到 3.6V）。

8、可编程配置的输出功率：-23dBm 到 4d

8051 MCU

1、高性能和低功耗的 8051 微控制处理器。

2、128KB（CC2540F128）或 256KB（CC2540F256）的在线可编程 Flash。

3、8KB 的 SRAM。

4、5 个 DMA 通道。

5、高可靠性 AES 加密处理器。

6、具有全速模式的 USB 接口

7、21 个通用 I/O 外接引脚（其中包括 19 个 4mA 驱动能力的引脚和 2 个 20mA 驱动能力的引脚）。

8、具有一个 16 位和 2 个 8 位通用定时器。

9、一个带有外部信号捕捉功能的 32KHz 休眠定时器。

10、两个 USART，能够支持多种串行通信协议。

11、8 通道且分辨率可配置的 12 位 ADC。
12、内部集成了高性能运算放大器和超低功耗模拟比较器。
13、电池电压监测和温度传感器。
14、RX 模式下电流低至 19.6mA。
15
