BLE蓝牙模块CC2540TR2.4技术资料

CC2540TR2.4是一款针对蓝牙低功耗设计的片上系统模块,内置8051内核和RF收发器,适用于低功耗应用。模块符合全球无线电频率法规,提供优异的链路预算和广泛的供电电压范围。其8051 MCU具备高性能、低功耗特点,支持多种功能如AES加密、USB接口和12位ADC。广泛应用在手机附件、医疗保健设备等领域。开发工具包括CC2540 Mini Development Kit和SmartRF Software。

一般描述

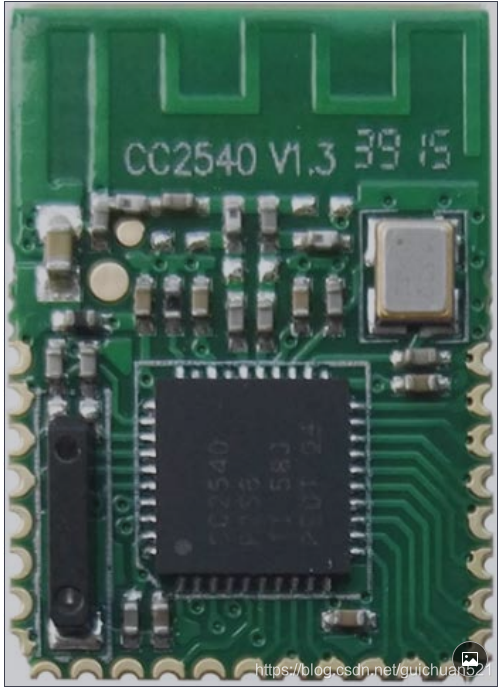

1、CC2540TR2.4 RF 模块为针对蓝牙低功耗,低成本的片上系统(SOC)应用
模块。
2、该模块内含一个 RF 收发器和一个工业级 8051 内核。
3、该 RF 模块适用于低功耗需求应用系统中。
4、符合全球无线电频率法规的无线系统,包括:ETSI EN 300 328 和 EN 300
440 Class 2(欧洲),FCC CFR47 Part 15(美国)和 ARIB STD-T66(日本)。
5、优异的链路预算(高达 97dB),从而无需外部天线端子的情况下实现远距
离应用。
6、拥有精确的数字接收信号强度指示器(RSSI)。
7、较宽供电电压压范围(2V 到 3.6V)。
8、可编程配置的输出功率:-23dBm 到 4dBm。
在这里插入图片描述
8051 MCU

1、高性能和低功耗的 8051 微控制处理器。
2、128KB(CC2540F128)或 256KB(CC2540F256)的在线可编程 Flash。
3、8KB 的 SRAM。
4、5 个 DMA 通道。
5、高可靠性 AES 加密处理器。
6、具有全速模式的 USB 接口
7、21 个通用 I/O 外接引脚(其中包括 19 个 4mA 驱动能力的引脚和 2 个 20mA
驱动能力的引脚)。
8、具有一个 16 位和 2 个 8 位通用定时器。
9、一个带有外部信号捕捉功能的 32KHz 休眠定时器。
10、两个 USART,能够支持多种串行通信协议。
11、8 通道且分辨率可配置的 12 位 ADC。
12、内部集成了高性能运算放大器和超低功耗模拟比较器。
13、电池电压监测和温度传感器。
14、RX 模式下电流低至 19.6mA。
15、TX 模式下(-6dBm)电流为 24mA。
16、休眠模式 1(从该模式唤醒到活动模式仅
