本节与本系列第二章联系较为紧密，建议一起观看

---

前言

学习韦东山老师的七天物联网实战及直播课相关内容，以其课程笔记为骨，记录一下学习的过程，可能会加入一些自己的感想。
最后欢迎点赞、收藏与评论交流！

---

一、拆分系统

1 系统拆分原则

各系统尽可能独立，不互相干涉。

2 按照数据流向分：输入/输出/业务

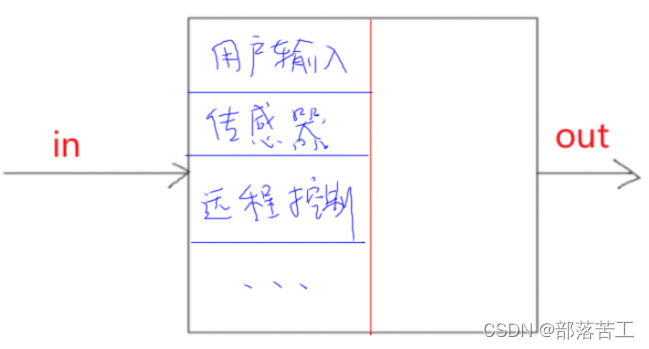

2.1 输入部分

输入部分主要是系统的输入，主要包括用户输入（键盘、串口或者其他按键）、传感器（接收到外界的数据）及远城操控（PC及电脑上位机端）等等。

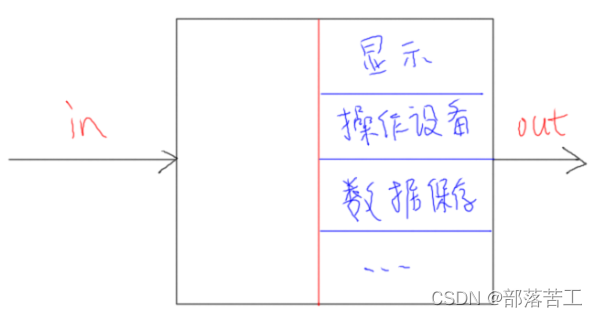

2.1 输出部分

输出部分主要有显示系统（显示屏或者led灯）、控制各类设备（电机或者其他的执行机构）及数据保存（flash芯片）等。

2.3 业务部分

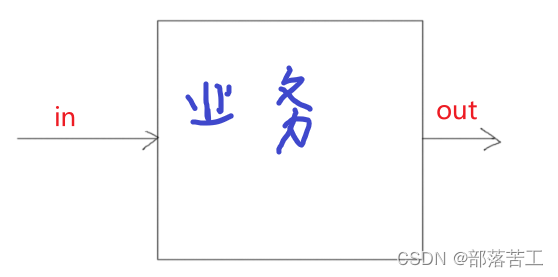

业务系统主要是指输入输出系统之间的关系。

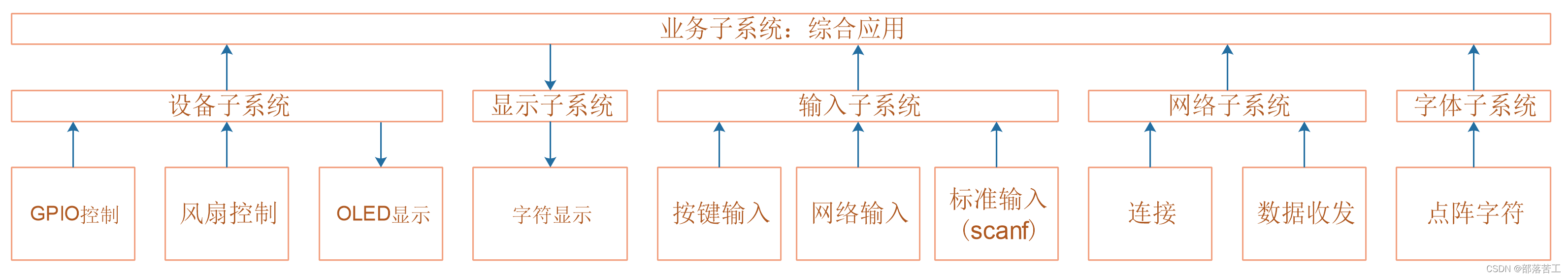

复杂的业务系统示例如下所示：

3 以LCD为例设计业务系统

原则：驱动只提供功能，不提供策略。 各司其职，互不干涉。

问题：如何设计一个程序在LCD屏幕上显示一个字符“A”，难点在于

• LCD的接口可能有I2C、SPI或者其他的ram读写
• A可能多种字体，或者其他的艺术字的格式？还有字体大小的不同

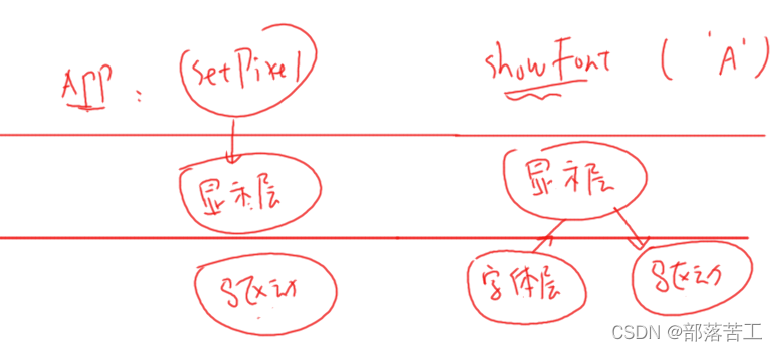

3.1 显示系统分层 ——设备层

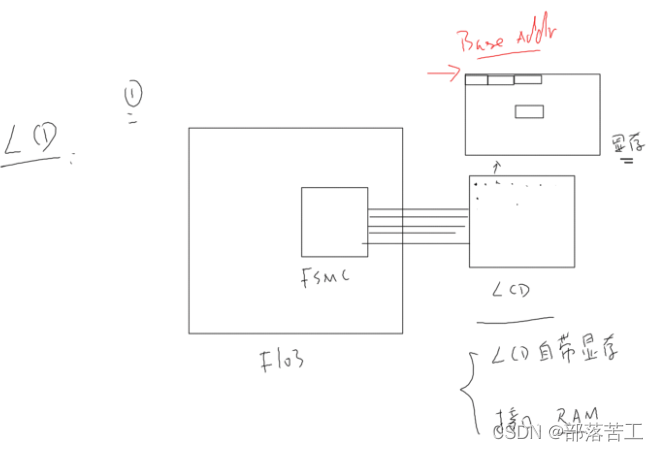

1. LCD自带显存的设备，RAM接口

   给定基地址baseaddr，只要写入之后，硬件会帮忙自动刷新图像。

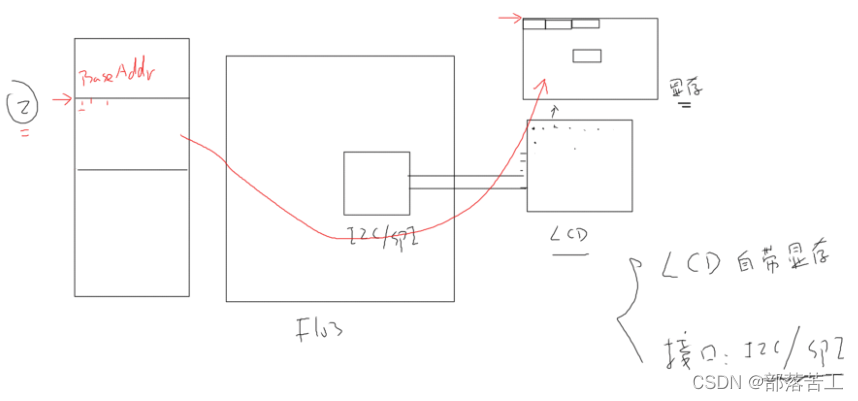

2. LCD自带显存的设备，I2C、SPI接口
   最左端为人为分配的内存，与显存大小相同，通过手动刷新的方式来显示图像。

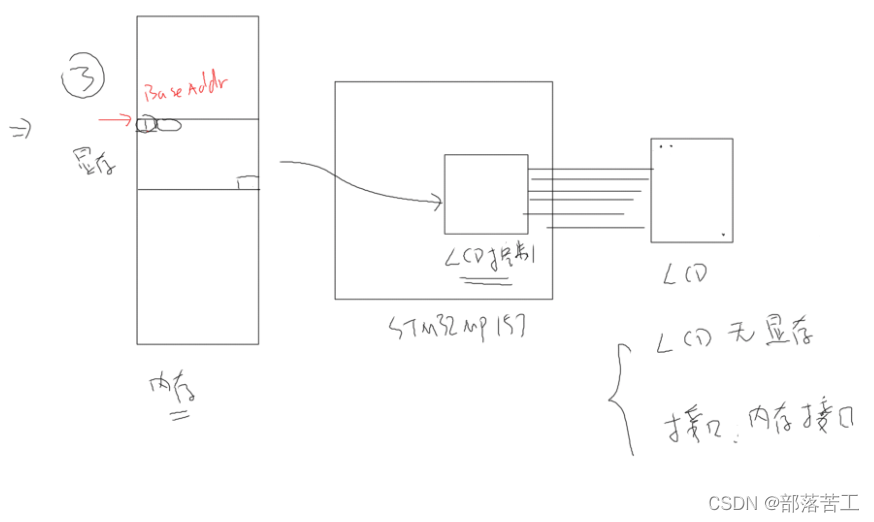

3. 计算能力强大的linux芯片，有LCD控制器，相当于芯片内部开辟了一段内存充当LCD显存。（LCD无显存，接口RAM）

   给定基地址baseaddr，写入之后，显存的图像内容会被自动刷新。

3.2 显示系统分层 ——结构体

设计一款显示系统，可以支持上述1,2,3种屏幕要求，为此我们设计结构体如下所示：

DisplayDev{
char *name;
int iXres;
int iYres;
int iBpp; //(bit per prex)每个像素多少个字节显示
char *FrameBuffer; //基地址
void (*FlashFB)(); //刷显存的子函数，只在第二种屏幕中有需要；第1、3中屏幕中无需该函数
}

3.3 显示系统分层 ——显示设备框架

程序框架主要有以下方面的分层：设备层（APP），管理层和驱动层。
各层程序之间层次分明，不互相干涉。设备层主要是进行后续的算法或上层开发；管理层主要是对底层驱动的控制，控制哪些驱动可以供上层程序使用；驱动层主要是对硬件的控制与编写，只是写硬件芯片上的驱动。

伪代码程序编写如下：

1. 首先构建framebuffer_manager的结构体，

<framebuffer_manager.h>

typedef struct DisplayDev {
	char *name;
	int iXres;
	int iYres;
	int iBpp;
	char *Framebuffer;
    void (*Init)(struct DisplayDev *d);
    void (*FlushFB)(struct DisplayDev *d);
}DisplayDev, *p_DisplayDev;

2. 驱动层相应的初始化函数

<oled.c>

static void oled_init(DisplayDev *dev)
{
}

static void oled_flush(DisplayDev *dev)
{
}

static char oled_fb[1024];

static DisplayDev oled = {
	"oled",
	128,   //屏幕尺寸128*64
	64,
	1,     //数组中每一个字节代表一个像素点
	oled_fb,     //基地址
	oled_init,
	oled_flush,
};

void oled_init(void)
{
	register_display_dev(&oled);       //注册函数的实现，将底层的驱动交给上层应用程序
}

3. 实现注册函数

int dev_cnt = 0;
DisplayDev *devs[32];

void register_display_dev(DisplayDev *dev)
{
	devs[dev_cnt] = dev;
	dev_cnt++;
}

void desplay_devs_init(void)
{
	oled_init();
}

DisplayDev *get_display_dev(char *name)
{
	int i = 0;
	for (i = 0; i < dev_cnt; i++)
		if (strcmp(name, devs[i]->name) == 0)
			return devs[i];

	return NULL;
}

4. 在main函数中编写测试程序

void main(void)
{
	DisplayDev *pdev;
	int size;

	desplay_devs_init();                //先初始化屏幕

	pdev = get_display_dev("oled");        //以名字取出相应的屏幕

	pdev->Init(pdev);                     //初始化这个屏幕

	size = pdev->iXres * pdev->iYres * pdev->iBpp / 8;    //计算屏幕尺寸
	memset(pdev->Framebuffer, 0, size);        //初始化屏幕都为0

	pdev->FlushFB(pdev);              //开始刷新屏幕
}

3.4 显示系统分层 ——显示系统

在上一节3.3中主要对硬件设备的驱动框架进行了介绍，本节主要对屏幕的具体显示系统（如某个像素点的显示，文字的显示，显示字符串，或者位图）进行介绍：

/* color: 0x00RRGGBB */
int SetPixel(DisplayDev *pdev, int x, int y, int color)
{
	char *base = pdev->Framebuffer;                       //基地址
	int offset = (y*(pdev->iXres)+x)*pdev->iBpp/8;        //要操作的像素点需要偏移的字节数，将一维数据转化为二维数据
	char *data;
	char *dataw;
	int bit = x % 8;

	data = &base[offset];
	dataw = &base[offset];

	switch (pdev->iBpp)
	{
		case 1:
		{
			if (color)
				data |= (1<<bit);                   //对特殊的字节进行操作，到底是点亮还是熄灭
			else
				data &= ~(1<<bit);

			break;
		}

		case 8:
		{
			*data = color;                          //对特殊的字节进行操作，显示特殊的颜色
			break;
		}

		case 16:
		{
			*dataw = color;
			break;
		}
	}
}

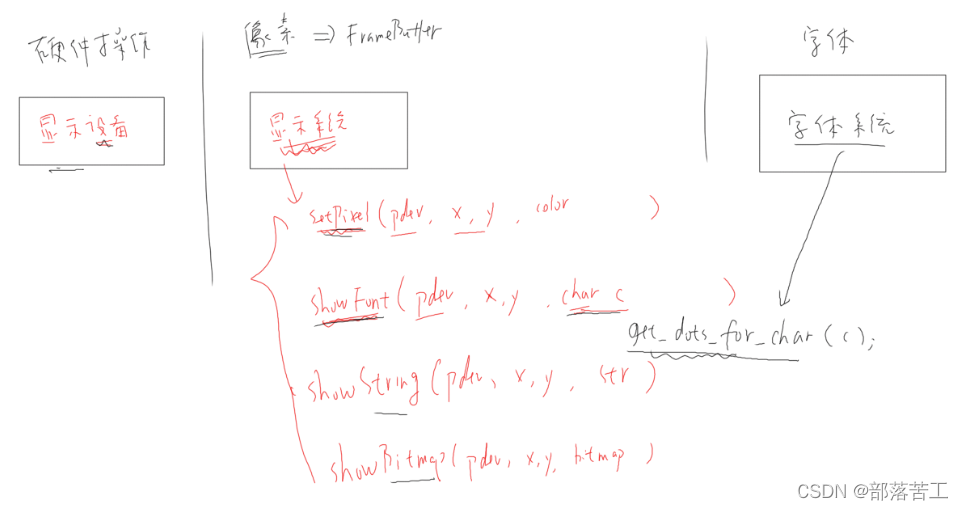

现在的程序分层如下所示：

二、freertos操作

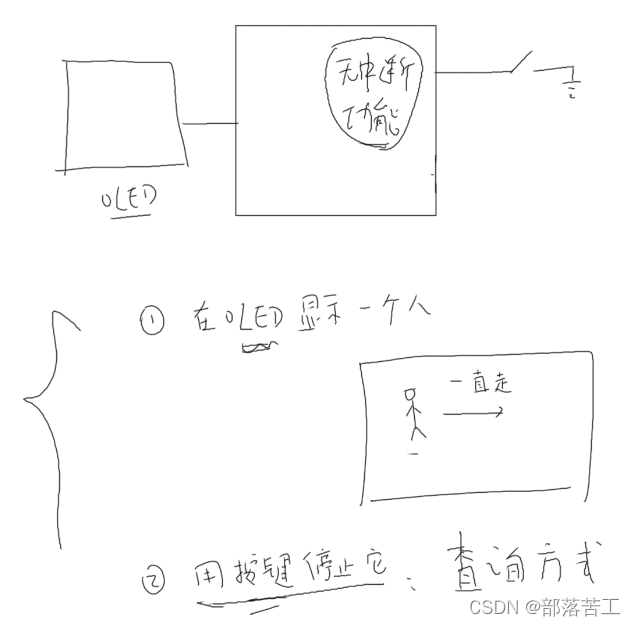

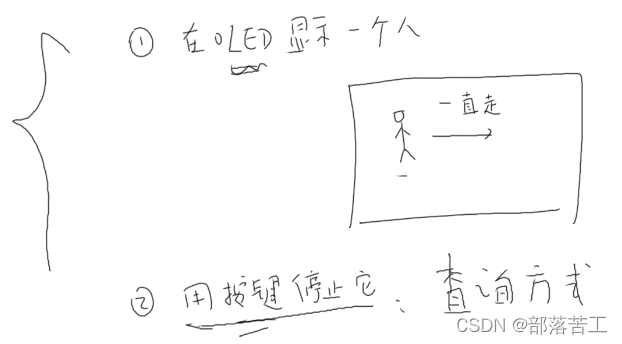

有以下问题，一个小人在oled屏幕上一直走，单片机有一个无中断功能的按键去停止他，如何实现该功能？

2.1 裸机思维

使用定时器去实现小人的一直运动，在运动任务之前去查询一下按键，如果按键按下，就去停止小人。

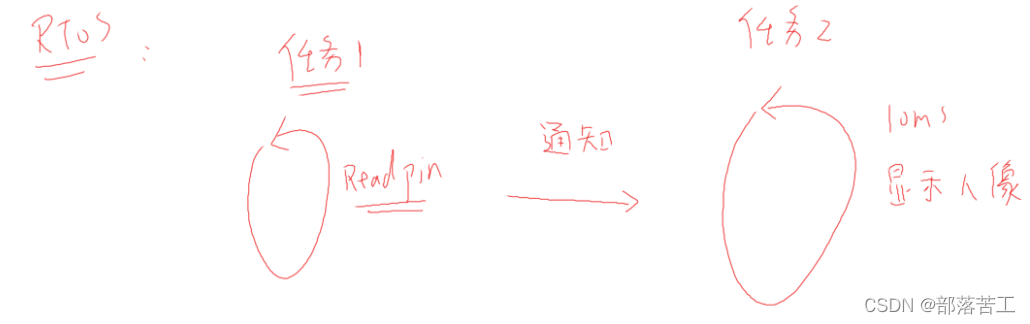

2.2 freertos框架

freertos主要解决多个耗时程序之间的时间分配问题！

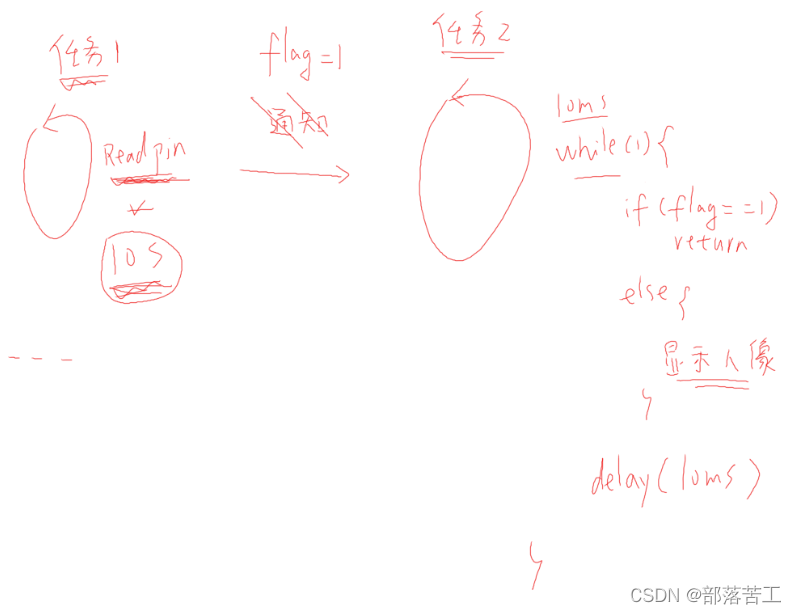

现在的难点主要是主要是多任务之间的通讯，任务2需要任务1的通知来停止小人的运动。

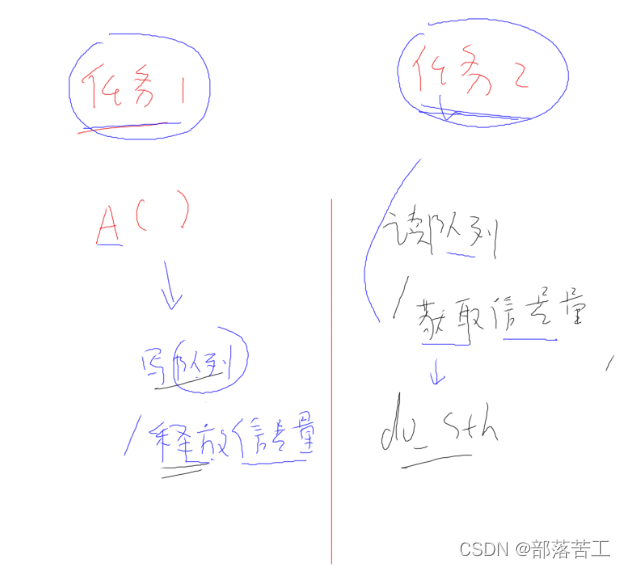

在RTOS中一般不用全局变量，一般是队列和信号量进行通讯功能。

2.3 多进程与多线程

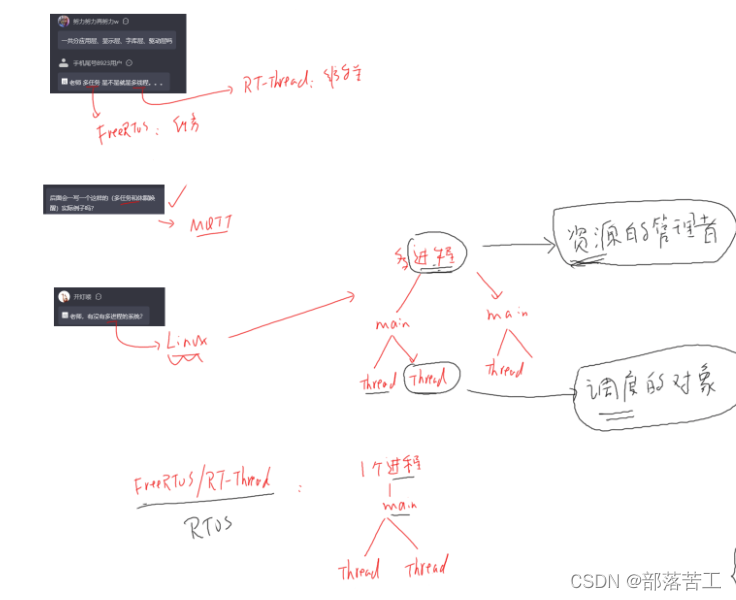

以下属于扩展内容，他们的主要区别是：一个进程可以包含多个线程，同一个进程拥有的全局变量可以在进程中的不同线程使用。如对以下图片有疑问，请移步评论区讨论：

总结

本文主要以屏幕显示为例介绍了多任务系统的程序框架。
