读运算放大器权威指南之核心电路理论三极管放大电路设计

尽量以章节为单位。时间异常宝贵为什么还要再返回去看模拟电路相关知识呢？为什么自己的志向和兴趣不在这上面，还要再看呢？因为自己工作原因，不承认也罢，自己这么多年来实际上做的工作就是硬件工程师的工作，尽管逐渐转移到了嵌入式研发上面了，但找工作时就会发现，大部分工作还是要求硬件的。只不过有的工作要求低些，有的工作要求高些。再说自己的事业也是来源于硬件，所以想来想去还是不能放下。

1. 几个物理定理

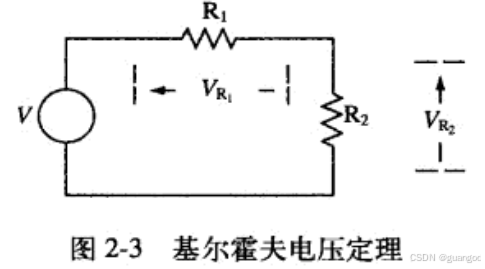

1_1 基尔霍夫电压定理

简单说就是串联回路中的电压降之和等于回路中的电压降之和。

$V=V_{R1}+V_{R2}$

1_1_1 并联电阻的计算

Req = (R1 × R2) / (R1 + R2)

1_1_2 串联电阻的计算

UR1=(R1/(R1+R2))*U总
UR2=(R2/(R1+R2))*U总

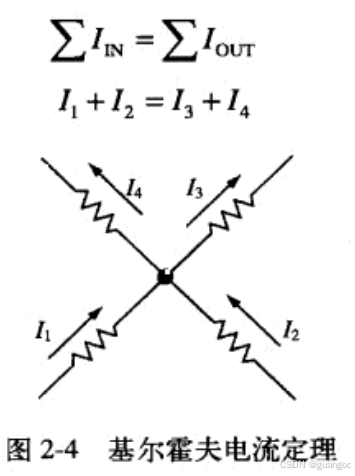

1_2 基尔霍夫电流定理

流入一个节点的电流之和等于流出这个节点的电流之和。

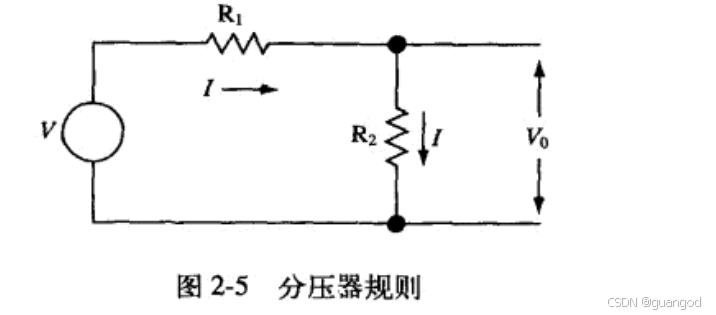

1_3 分压器规则

所谓的分压器，就是自己常常犯晕的电路。

看一下分析这个电路的思路：主要是看下思考路径

1. 流过R1,R2电流是相同的,并且V=I(R1+R2),这个不就是欧姆定律吗。
2. $V_o$,根据基尔霍夫电压定理，很明显就是R_2 两端的电压，所以 $V_o=IR2$
3. 两个等式相除 $V_o=V\ast \frac{R_2}{R_1+R_2}$
   这个电路是没有负载情况，当输出电阻与负载电阻并联电阻，这样算也没有问题，但不能因为负载电阻大于输出电阻10倍时就放弃并联电阻阻值，这样会引起10%误差。

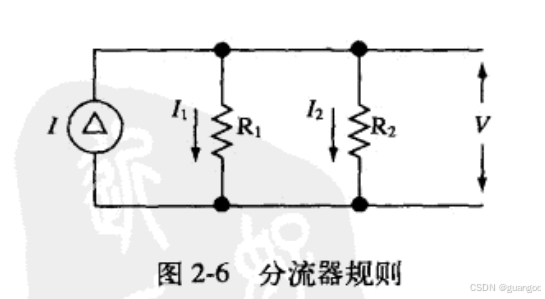

1_4 分流器规则

思考路径如下：

1. 根据基尔霍夫电流定律 I = I_1 + I_2
2. 根据欧姆定律 V = Vr1 = V r2 = I1R1 = I2R2(看后半段就可以 I1 = (R2 / R1)I2
3. 代入1式,也就是第一步得出的公式，$I=$
