10倍双目望远镜系统设计

10倍双目望远镜系统设计

所选题目的指标要求

10倍双目望远镜，要求：全视场： 6° ；出瞳直径：d=4.0,镜目距：p=10.5 ；分辨率：a=6’’；渐晕系数：k=0.6；棱镜的出射面与分划板之间的距离：a=28.3 ；棱镜：别汉屋脊棱镜；材料：BAK7；目镜：2-25
对于本次仪器零件设计的要求是
1:双镜筒之间可以调节距离，调节范围56～72mm
2:右眼目镜可以调节视度，调节距离
3:透镜间空气间隔公差 mm
4:透镜装调光轴偏心 （角分）
5:添加平移转向装置

工作原理：光学原理、结构原理

1、 望远光学系统的基本原理

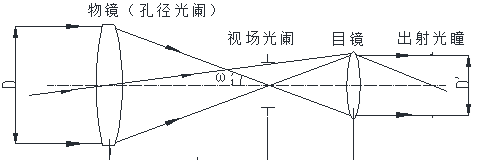

开普勒望远光学系统的原理（如上图）是由正光焦度的物镜与正光焦度的目镜构成。与显微系统不同的是望远镜的光学间隔为0，平行光入射，平行光射出，其系统的视觉放大率为：

式中 为物镜焦距， 为目镜焦距， 为入瞳直径， 为出瞳直径。在次成像系统
