利用自动配置功能实现设备的批量零配置上线

正文共：2981字 14图，预估阅读时间：8 分钟

上篇文章（神奇的H3C设备自动配置功能，不用按Ctrl-D/C了）中，我们实现了最简单的设备自动配置，不能叫上线，因为没有业务。在上次的总结中，我写到：

按照流程来看，实现设备零接触配置上线时，可以先记录设备的MAC地址，然后通过手工绑定DHCP来使设备获取指定的IP地址，再通过network.cfg或DNS服务器反向解析得到自己的主机名，再从TFTP服务器上拉取与设备名称对应的配置文件，最后完成配置加载。

以H3C设备为例，设备的MAC地址会和设备SN号写在一起，但是这个是设备MAC，也不是接口MAC地址，对于路由器这类三层设备，就不太适用。但华三自动化上线时可以支持识别设备SN号，进行自动绑定，以大名鼎鼎的ADNET解决方案为例，就是这么干的。

记录设备接口MAC地址

显然，我现在不具备这个能力，那就只能手工去找设备的MAC地址了。

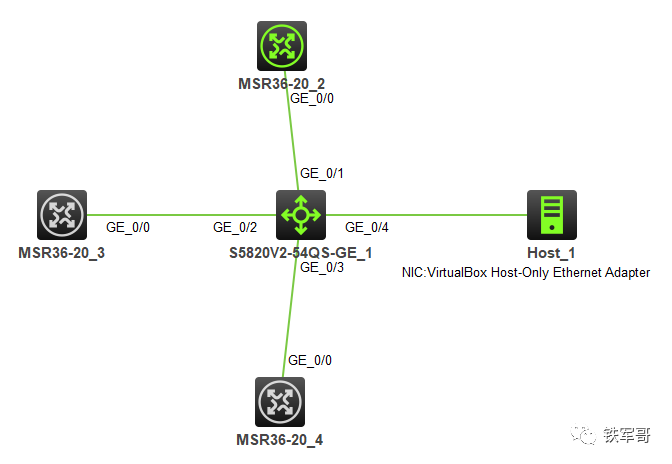

我随便拉了这么一张拓扑，实验环境为HCL。路由器MSR36-20（Version 7.1.075, Alpha 7571），是本次测试的自动配置上线设备；交换机S5820V2-54QS-GE（Version 7.1.075, Alpha 7571），承担DHCP服务器的角色；PC上安装3CDaemon，作为存储设备配置的TFTP服务器。

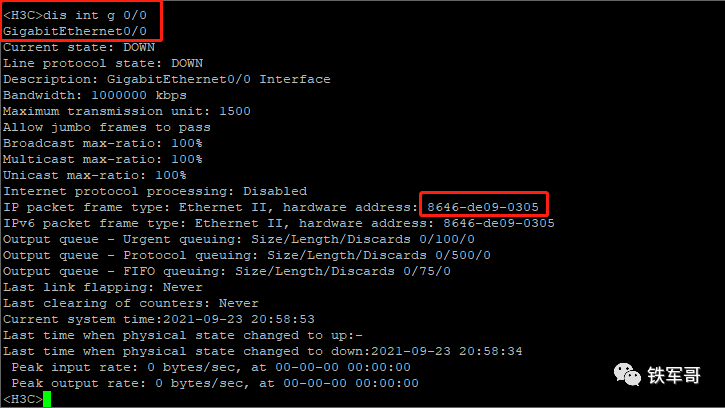

先登录设备记录3台路由器的接口G0/0的MAC地址。

MSR36-20_2：8646-d9f3-0205MSR36-20_3：8646-de09-0305MSR36-20_4：8646-e220-0405

那你可能会问，启动之后还能回到Ctrl-D的状态吗？

没问题，看完MAC地址直接停止设备，再次启动即可。

配置DHCP服务器

现在初步计划将MSR36-20_2的名称配置为MSR2，将MSR36-20_3的名称配置为MSR3，将MSR36-20_4的名称配置为MSR4，那么就需要通过IP地址把这两者联系起来。

举个例子，我们把MSR36-20_2的接口地址配置为172.16.113.2/24，把MSR36-20_3的接口地址配置为172.16.113.3/24，把MSR36-20_4的接口地址配置为172.16.113.4/24。

那么交换机的配置如下：

#sysname DHCP-Server#dhcp enable#vlan 1#vlan 10#dhcp server ip-pool ztp gateway-list 172.16.113.254 network 172.16.113.0 mask 255.255.255.0 static-bind ip-address 172.16.113.2 mask 255.255.0.0 hardware-address 8646-d9f3-0205 static-bind ip-address 172.16.113.3 mask 255.255.0.0 hardware-address 8646-de09-0305 static-bind ip-address 172.16.113.4 mask 255.255.0.0 hardware-address 8646-e220-0405 tftp-server ip-address 192.168.56.1#interface Vlan-interface1 ip address 172.16.113.254 255.255.255.0#interface Vlan-interface10 ip address 192.168.56.10 255.255.255.0#interface GigabitEthernet1/0/1 port link-mode bridge#interface GigabitEthernet1/0/2 port link-mode bridge#interface GigabitEthernet1/0/3 port link-mode bridge#interface GigabitEthernet1/0/4 port link-mode bridge port access vlan 10

配置network.cfg文件

配置文件中写好主机IP地址与主机名称的映射关系，具体如下：

ip host MSR2 172.16.113.2ip host MSR3 172.16.113.3ip host MSR4 172.16.113.4

配置device.cfg文件

本次需要将设备配置文件配置为对应的设备名称，如MSR2.cfg、MSR3.cfg、MSR4.cfg。

MSR2.cfg具体配置如下：

#sysname MSR2#interface GigabitEthernet0/0 port link-mode route combo enable copper ip address dhcp-alloc

MSR3.cfg具体配置如下：

#sysname MSR3#interface GigabitEthernet0/0 port link-mode route combo enable copper ip address dhcp-alloc

MSR4.cfg具体配置如下：

#sysname MSR4#interface GigabitEthernet0/0 port link-mode route combo enable copper ip address dhcp-alloc

开始设备自动上线

配置好电脑端的3CDaemon，将配置文件放到指定目录下。

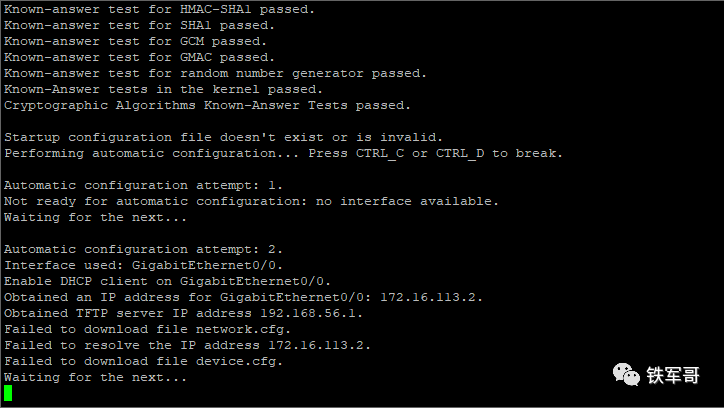

将MSR2开机启动，发现第一次竟然提示没有可用的接口，但是查看交换机的接口已经UP了，那就等第二次。

没想到第二次竟然提示下载文件失败，但是我在电脑上看到的不太一样啊。

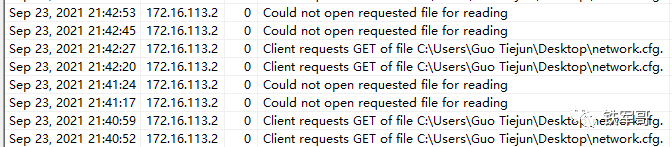

明明都收到请求了，为什么提示打不开请求的文件呢？

第一步检查防火墙是不是放通了，这个没问题；

第二步检查连通性，问题就出在这里了。

在TFTP Server上增加回程路由。

问题解决。

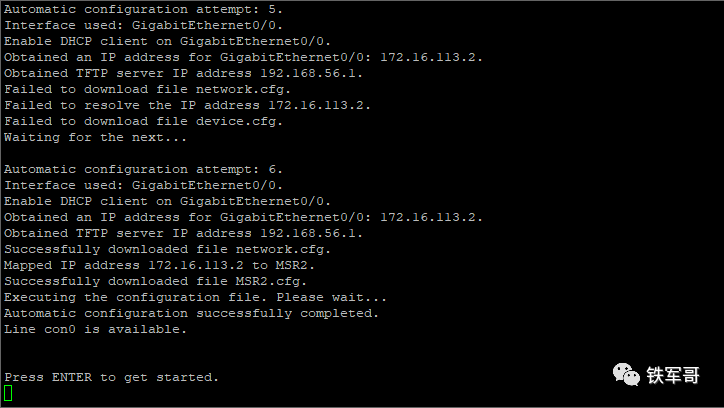

再回过来看自动配置上线过程，成功下载network.cfg，并顺利解析主机名称为MSR2，之后请求MSR2.cfg，并且加载成功。

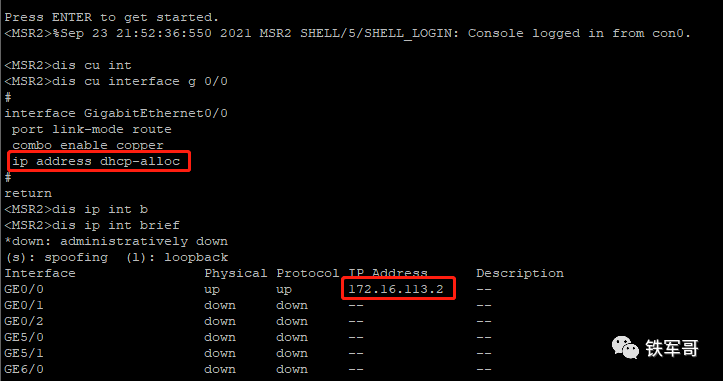

查看设备配置加载成功。

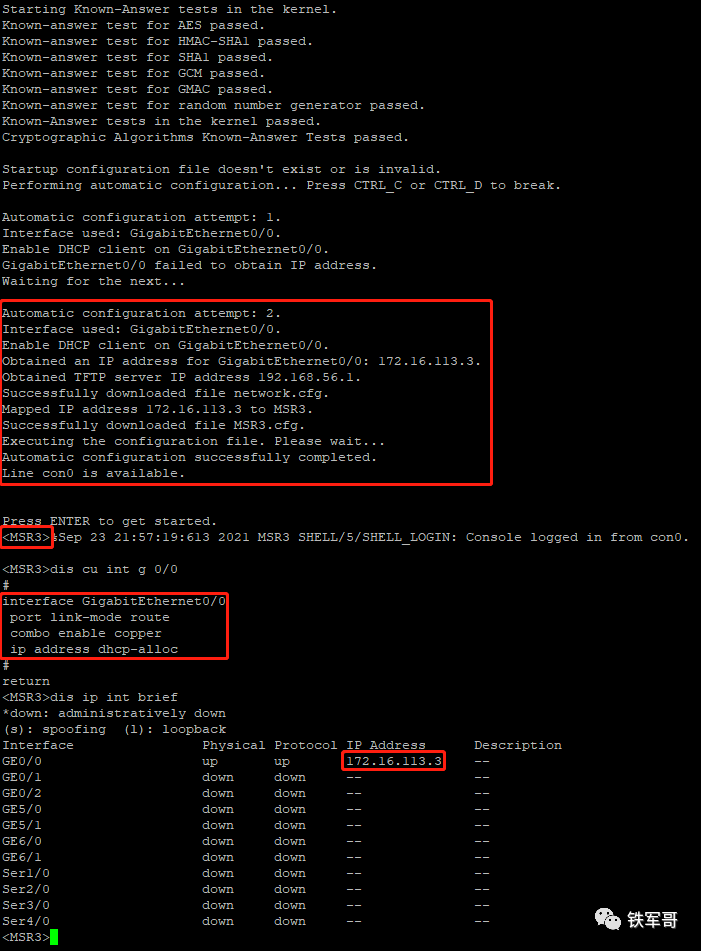

再正常启动MSR3查看一下。

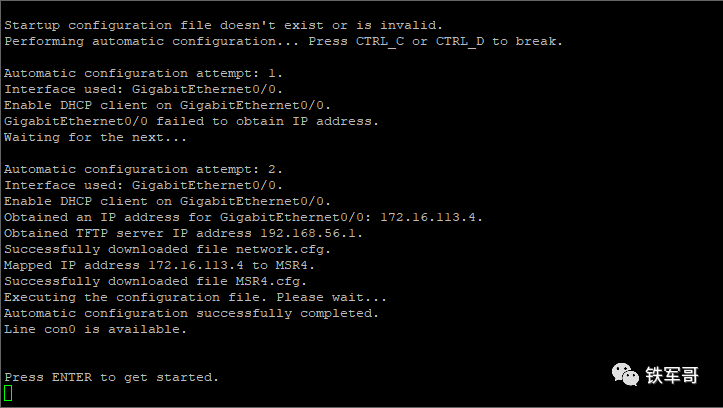

很奇怪，就不能一次成功吗？MSR4也是用了两次机会。

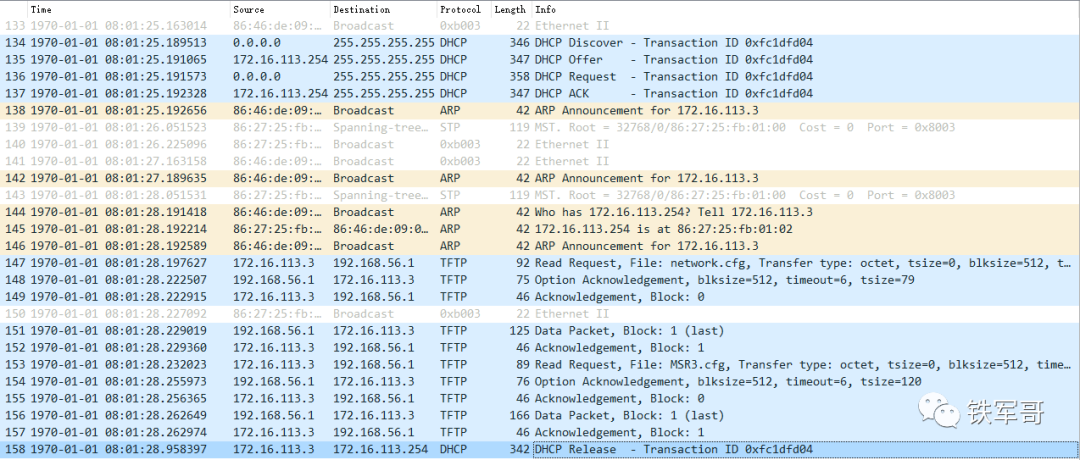

从抓包看一下过程。

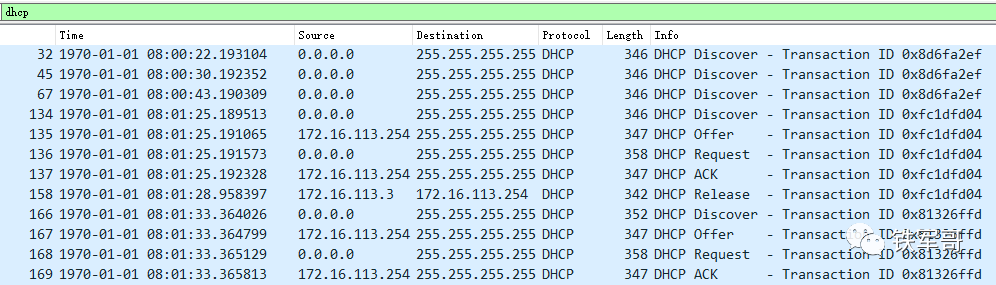

好像确实是DHCP服务器的问题，没有响应第一次的请求，第二次才正常分配IP地址。

然后后面就比较正常了。

首先是设备通过DHCP获取IP地址，然后是请求network.cfg，下载之后进行本地解析，得到自己的主机名。然后设备开始获取MSR3.cfg，加载之后释放IP地址。

与上次不同的是，这次的过程中间没有再夹杂着SSDP请求了，难道和请求network.cfg这个过程有关？

总结

1、有条件的可以准备一把扫码枪，获取设备的序列号或者MAC地址，然后通过工具（如H3C的Director等）手工指定DHCP使设备获取的IP地址。再通过配置network.cfg或DNS服务器使设备可以反向解析得到自己的主机名，再从TFTP服务器上拉取与设备名称对应的配置文件，最后完成配置加载；

2、管理员将配置文件保存在文件服务器上，设备在启动时可以自动从文件服务器上获取并执行配置文件，实现自动配置功能；

3、那这么来看，设备上是不是可以不用配置Flash存储了？每次启动直接从服务器获取配置，配置不落地，高级又美丽。
