我们之前以MSR810-W为例，介绍了如何配置无线Portal认证（MSR810配置无线Portal认证）和有线Portal认证（MSR810配置有线Portal认证）。正常在使用时，如果设备本身既要负责业务转发，还要进行用户认证，性能可能会稍有不足；尤其是当认证需求量比较大或出现突发流量时，设备性能势必会大打折扣。比如我之前的MSR810-W就出现了因为认证终端软件机制问题频繁请求认证，导致MSR设备CPU占用率100%的问题。
所以，在一些规模稍大一些的使用场景中，我们就需要使用专业的认证服务器来解决这个问题，比如我们前面部署的iMC EIA组件（H3C iMC智能管理中心平台PLAT部署EIA/UAM/TAM组件）。如果大家也想尝试部署，iMC平台PLAT在Windows系统的安装可以参考（H3C iMC智能管理中心平台PLAT（7.2_E0403）部署实验），在Linux系统的安装可以参考（H3Linux部署iMC智能管理中心平台PLAT-7.3_E0706实验）。

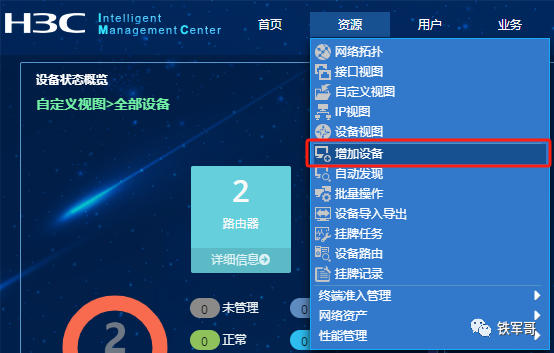

Portal服务器通过实现Portal协议来控制Portal客户端与设备之间的交互来进行用户认证，用户只有认证通过后才能访问网络资源。我们首先增加接入设备，点击“资源”下的“增加设备”，将用于无线认证的MSR810-W添加进来。

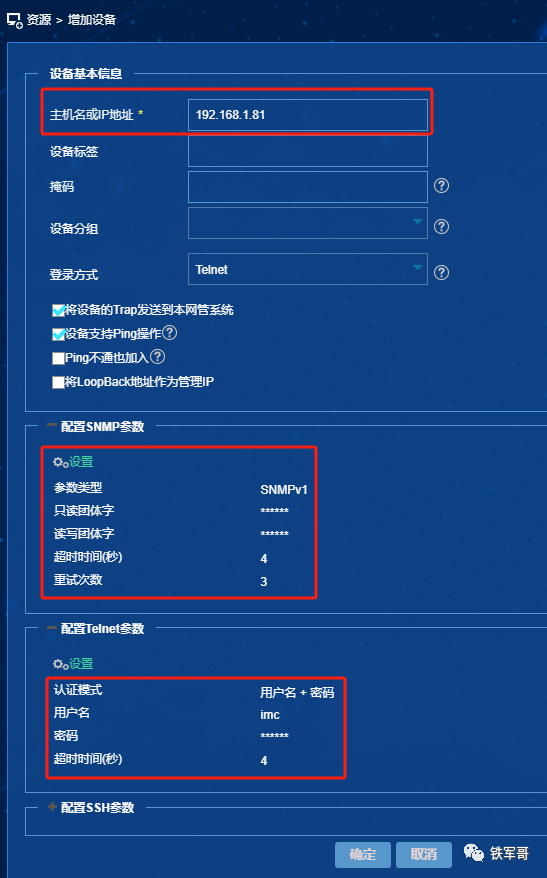

在增加设备时，主要需要设备的IP地址、SNMP参数和远程登陆（Telnet或SSH）参数。
对应的，我们需要在设备上配置好相关参数，参考如下：

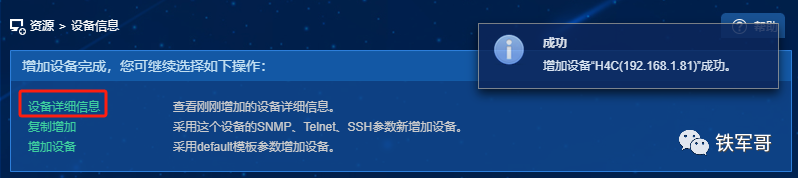

#snmp-agent snmp-agent community read simple public snmp-agent sys-info version all#local-user imc class manage password simple iMC@h3c service-type telnet authorization-attribute user-role network-admin添加设备之后，我们可以查看设备详细信息。

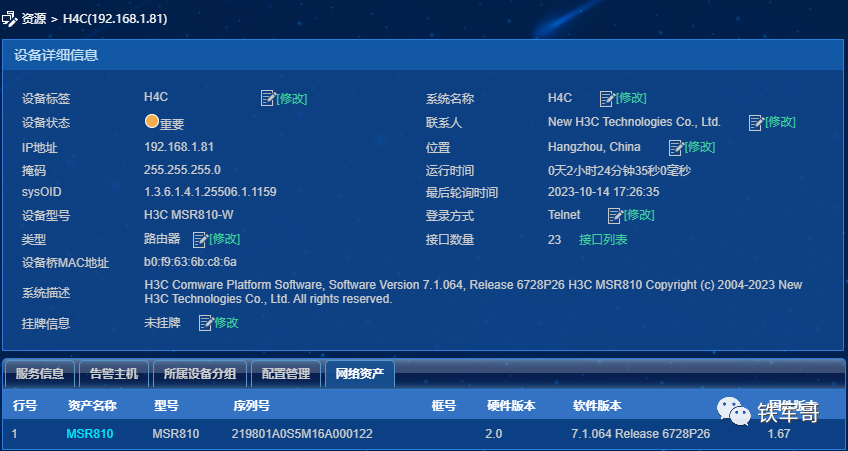

设备详细信息展示如下：
然后就可以把这台设备作为Portal认证的接入设备添加进来。
注意，从此处开始，剩余相关iMC的页面配置都是在“用户”页签下面进行。

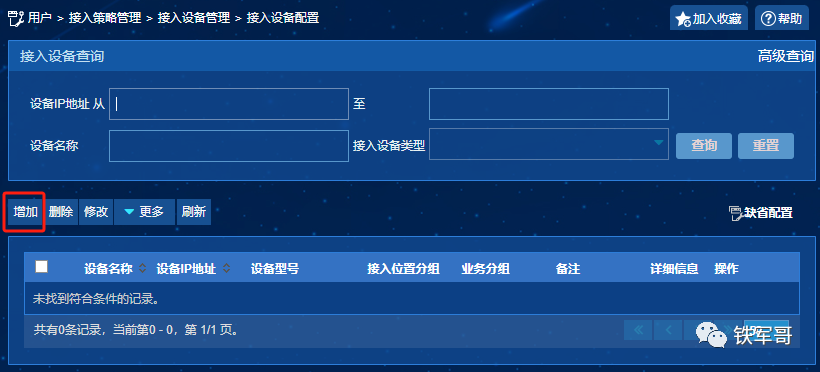

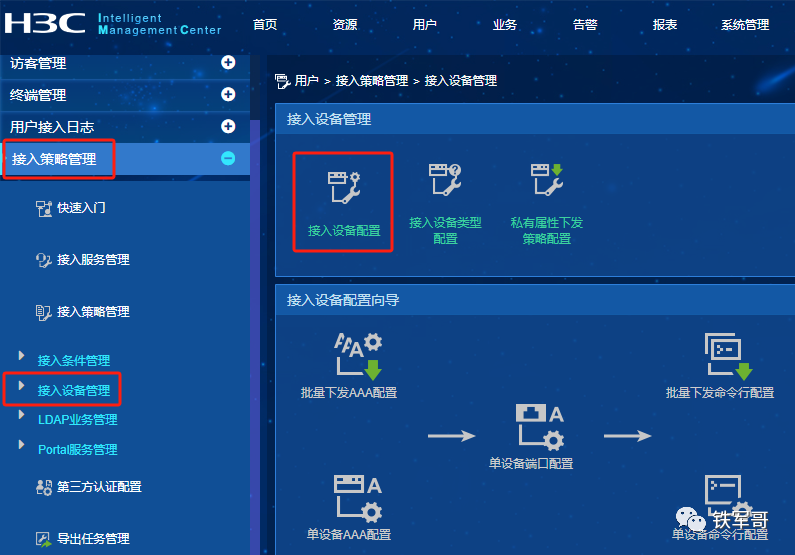

点击导航树中的“接入策略管理”下面的“接入设备管理”页面，点击“接入设备配置”，进入接入设备配置页面。
点击“增加”按钮。

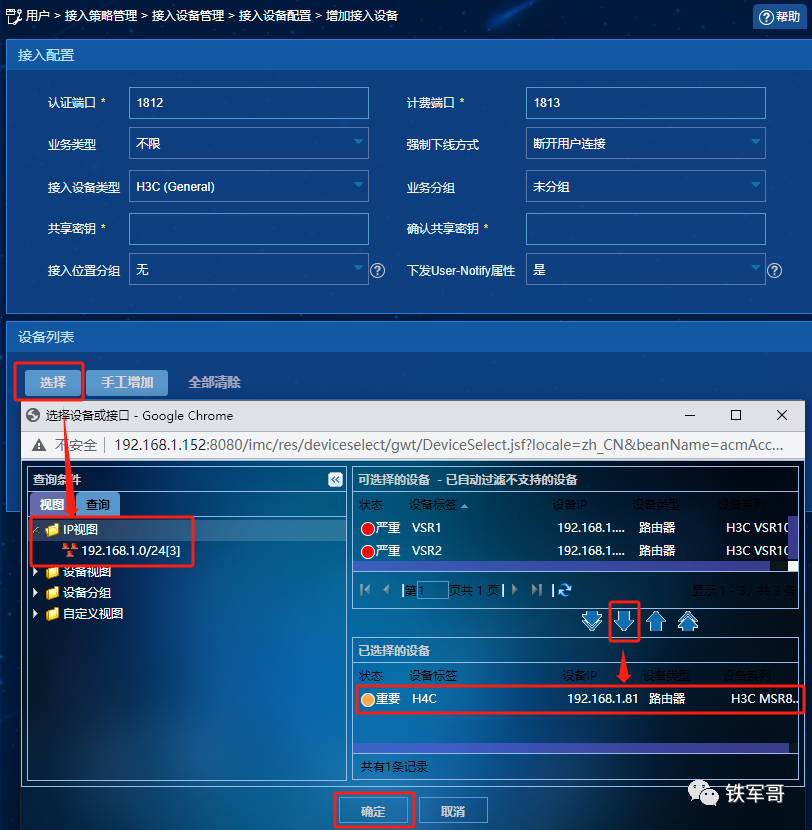

点击设备列表处的“选择”按钮，我们选择刚才添加的、处于系统管理的MSR810-W设备作为接入设备，点击“确定”按钮完成选择。

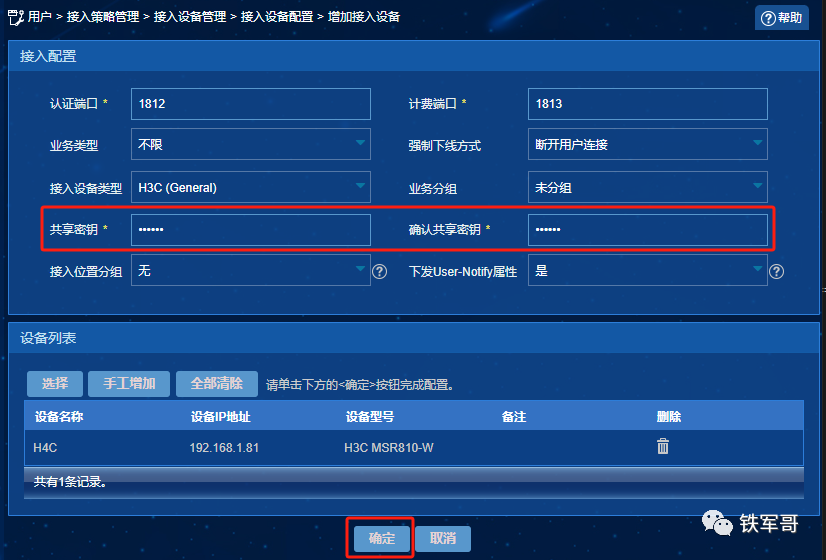

回到“增加接入设备”页面，输入共享密钥、认证端口等参数，点击“确定”按钮完成添加。

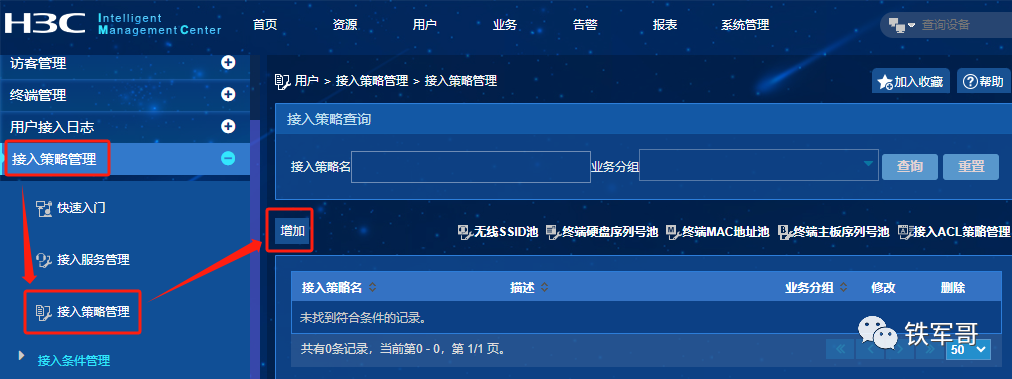

iMC的默认接入策略是拒绝，我们要新建一个允许的接入策略。配置入口在“接入策略管理”下面的“接入策略管理”，点击“增加”按钮。

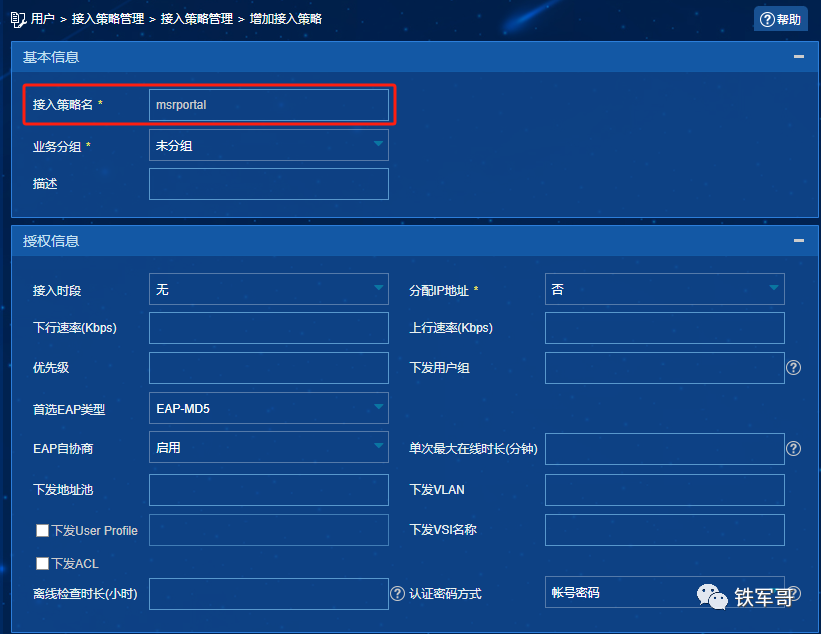

给接入策略命名为msrportal，其他配置保持默认，点击“确定”。

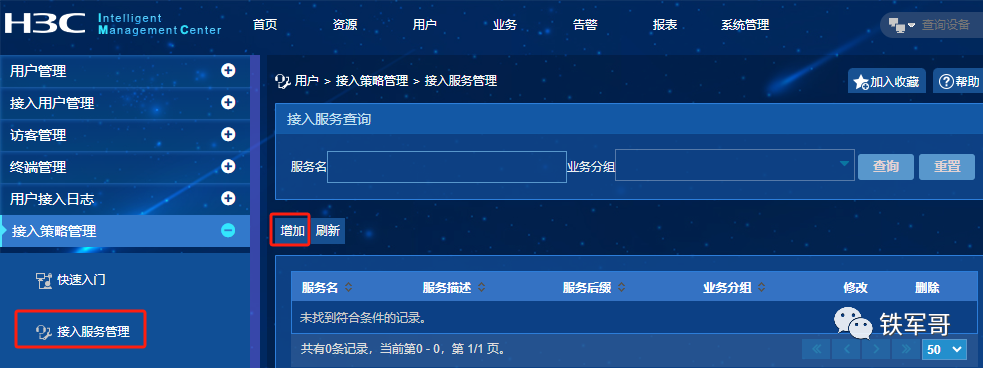

然后进入到“接入策略管理”下面的“接入服务管理”，点击“增加”按钮，新增一个接入服务来调用刚才新建的接入策略。

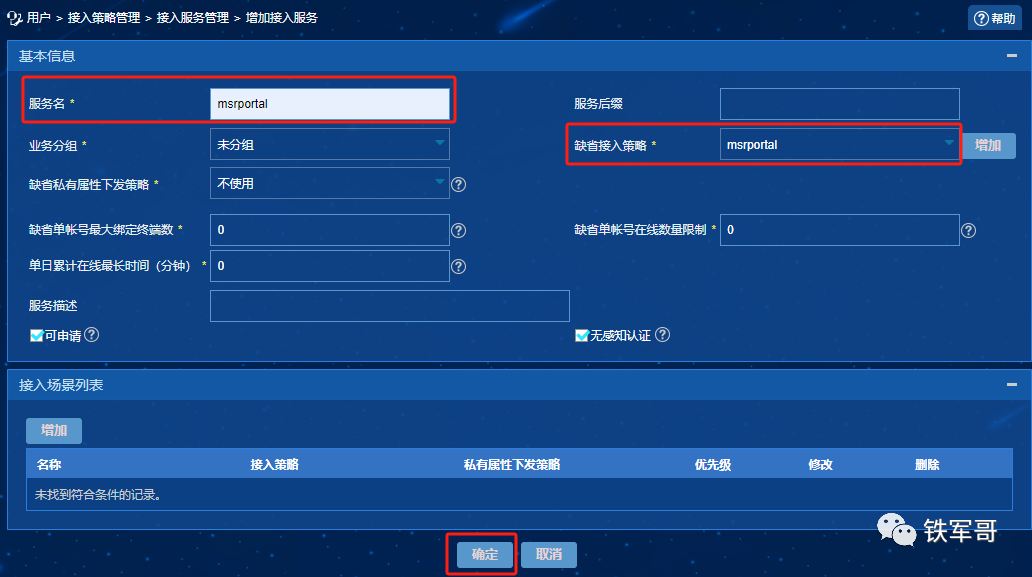

配置服务名，缺省接入策略选择到刚刚新建的msrportal，其它参数保持默认，点击“确定”完成添加。

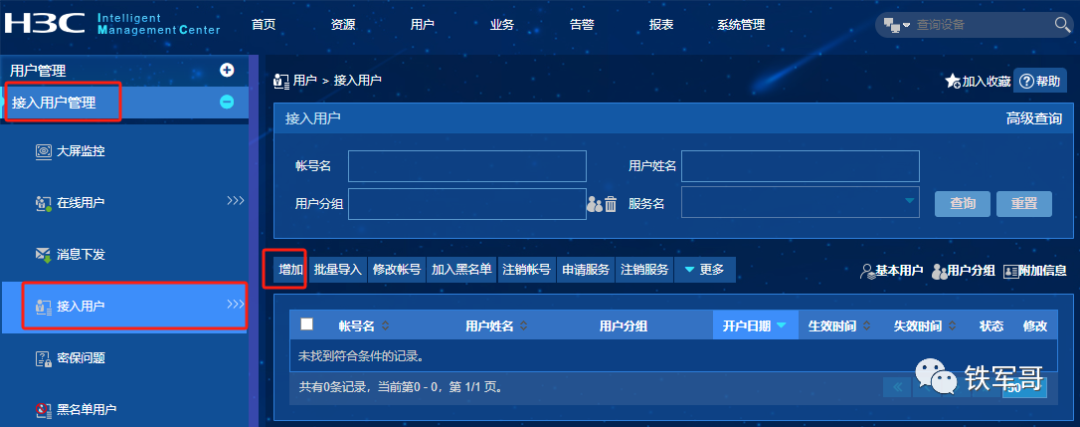

然后，我们就可以配置用于Portal认证的账号了。进入“接入用户管理”下面的“接入用户”，点击“增加”按钮。

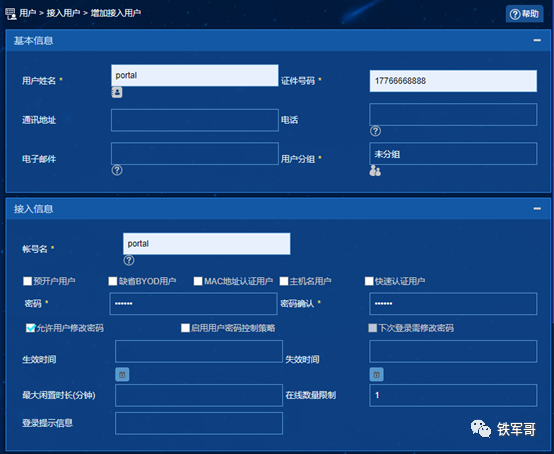

配置账户的用户姓名、证件号码、账号名、密码等信息。

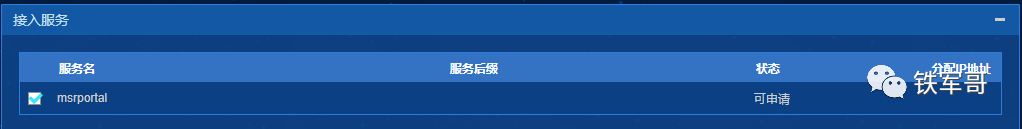

特别提醒记得勾选上我们刚刚创建的接入服务，点击“确定”完成增加。

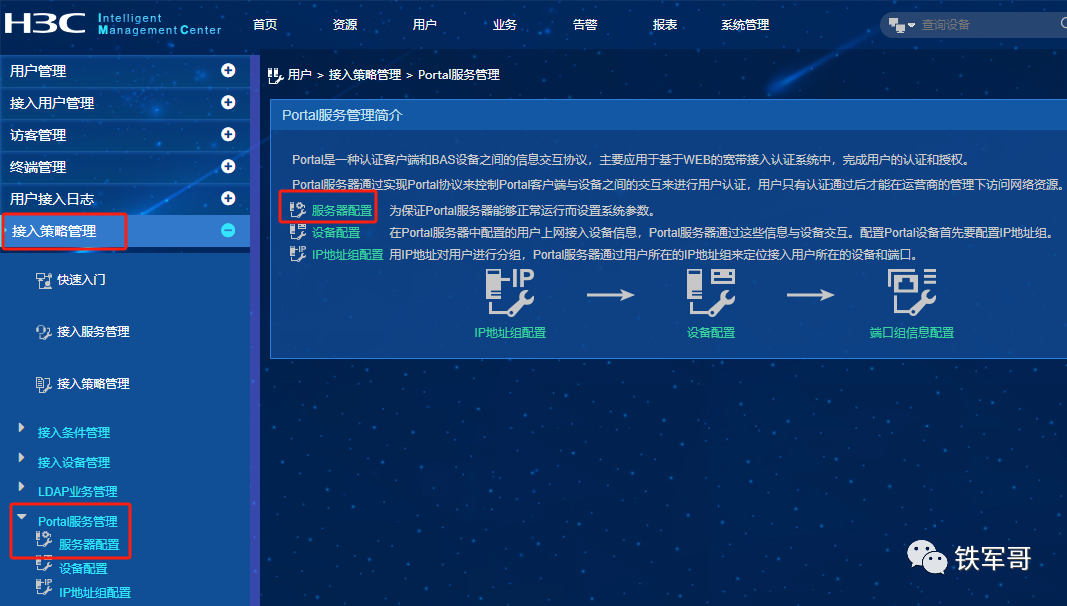

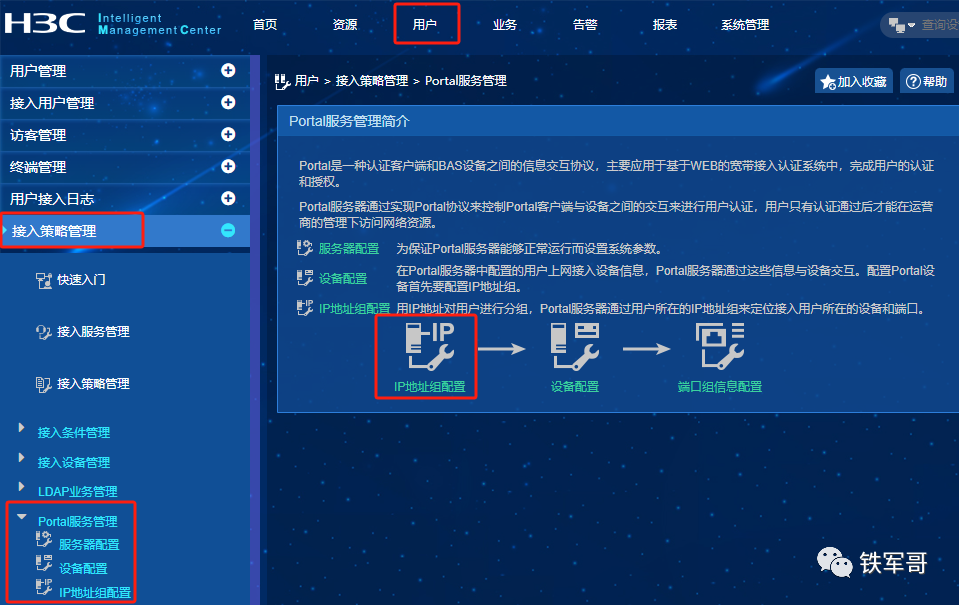

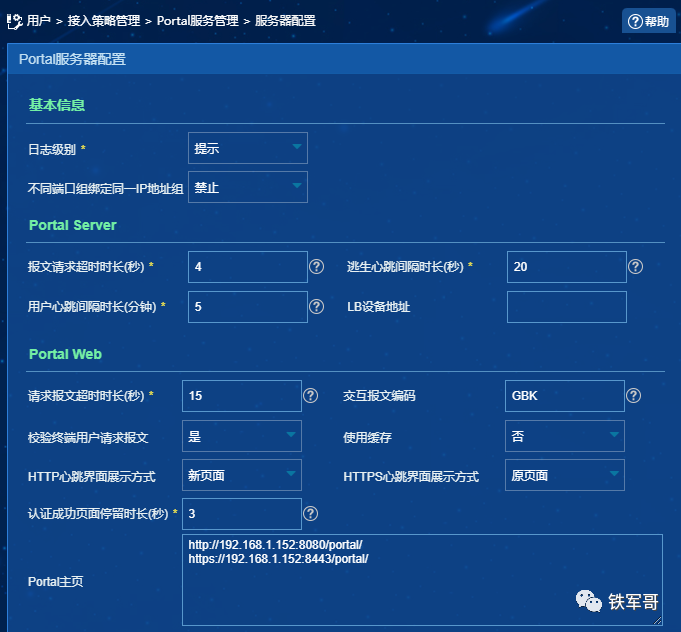

准备工作做好了，我们点击导航树中的“接入策略管理”下面的“Portal服务管理”，选择“服务器配置”，进入服务器配置页面，为保证Portal服务器能够正常运行而设置系统参数。
可以根据实际组网情况调整页面参数，如果没有特殊要求，直接使用缺省配置即可。

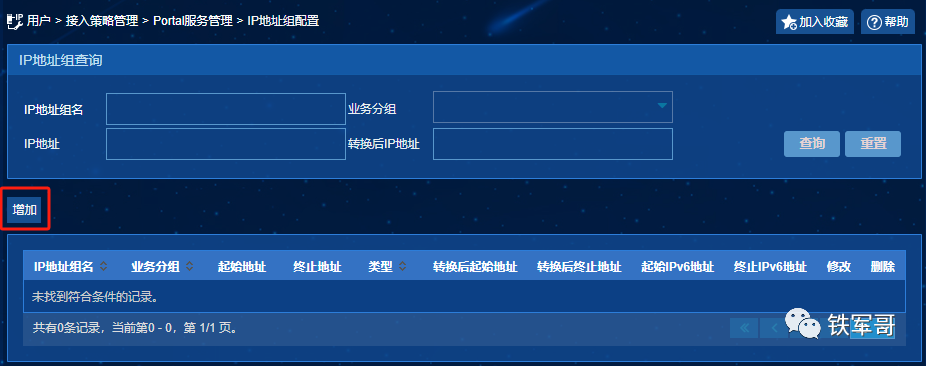

还是在“接入策略管理”下面的“Portal服务管理”，选择“IP地址组配置”菜单项，进入IP地址组配置页面。用IP地址对用户进行分组，Portal服务器通过用户所在的IP地址组来定位接入用户所在的设备和端口。
点击“增加”按钮，进入增加IP地址组页面。

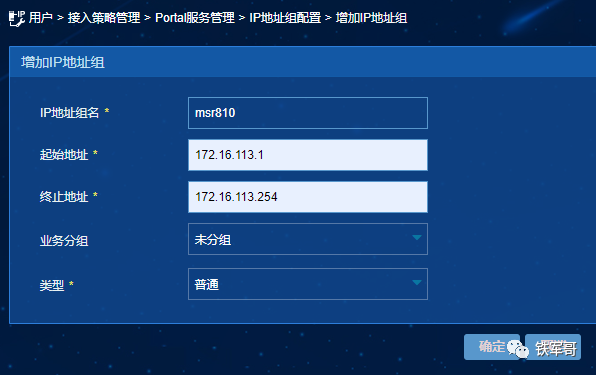

输入IP地址组名、起始地址和终止地址（用户主机IP地址必须包含在该IP地址组范围内），选择业务分组和IP地址组，点击“确定”按钮完成操作。

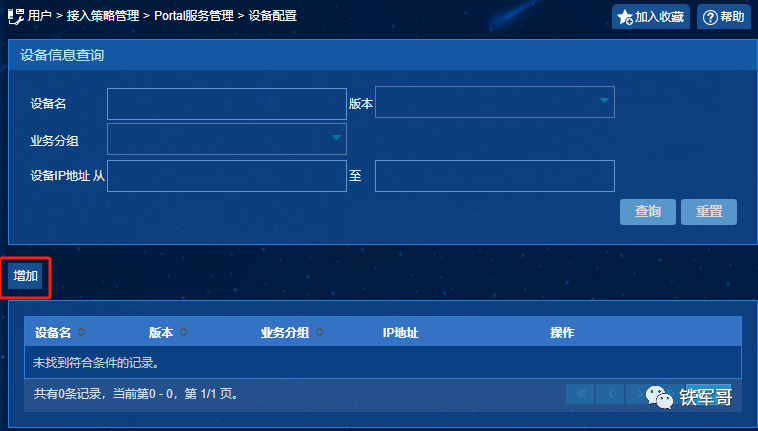

在Portal服务器中配置的用户上网接入设备信息，Portal服务器通过这些信息与设备交互。选择“Portal服务管理”下的“设备配置”菜单项，进入设备配置页面。

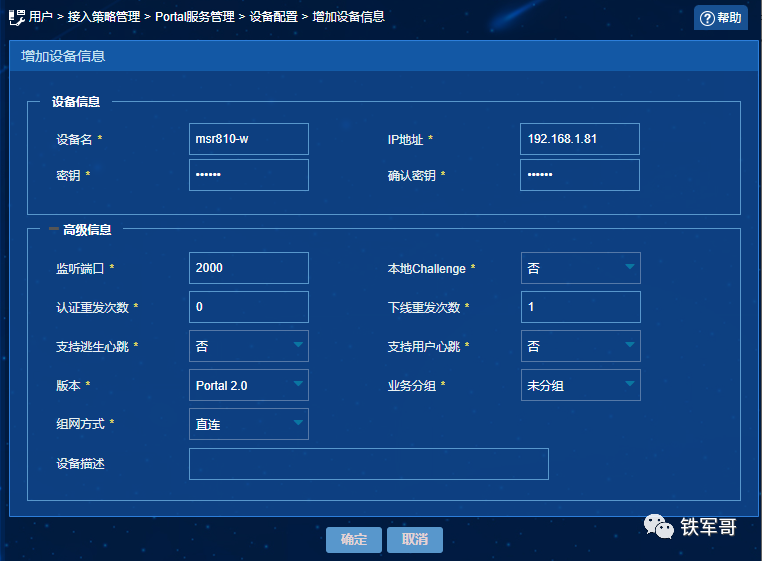

点击“增加”按钮，进入增加设备信息页面。输入设备名，IP地址为接入设备与iMC通信的接口IP，密钥需要与接入设备上的配置保持一致（iMC123）；高级配置中，组网方式选择“直连”；其它参数采用缺省值。点击“确定”按钮完成操作。

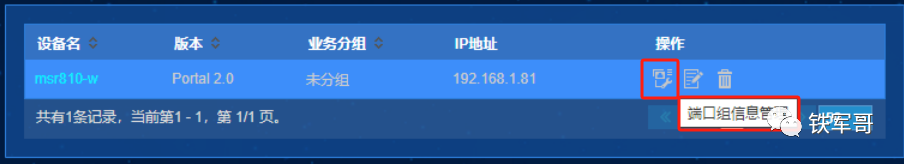

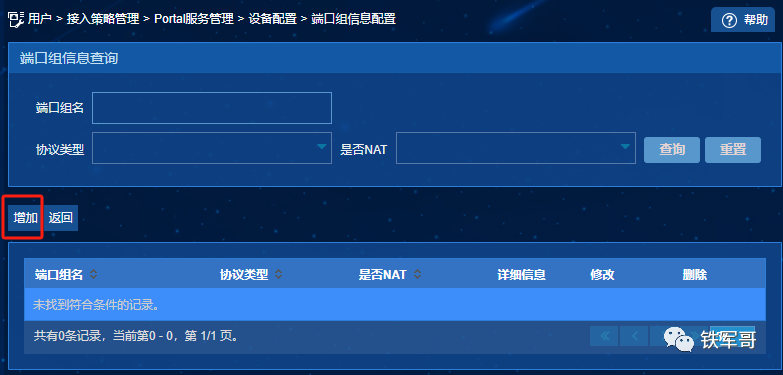

设备添加完成之后，在设备配置页面中的设备信息列表中，点击NAS设备操作列中的“端口组信息管理”按钮，进入端口组信息配置页面。

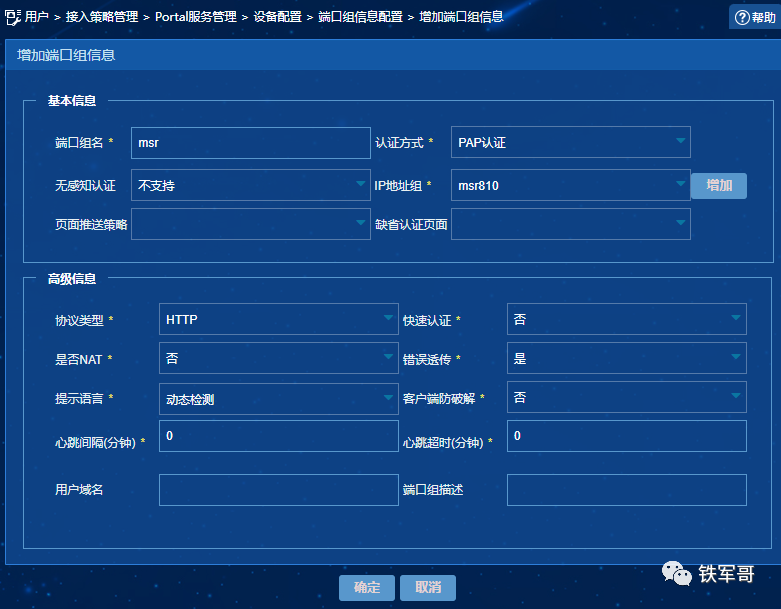

点击“增加”按钮，进入增加端口组信息页面。
输入端口组名，确认IP地址组选择正确，用户接入网络时使用的IP地址必须属于所选的IP地址组；其它参数采用缺省值。点击“确定”按钮完成操作。

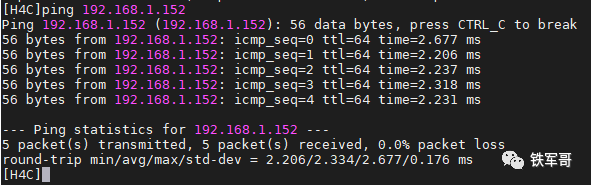

至此，iMC侧的配置就完成了。我们接下来配置接入设备MSR810-W，首先检查接入设备和iMC之间的可达性。
创建名称为imc152的RADIUS方案，配置RADIUS方案的主认证服务器及其通信密钥，因为不涉及计费，所以主计费服务器可以不配置；配置发送给RADIUS服务器的用户名不携带ISP域名，指定nas-ip。
#radius scheme imc152 primary authentication 192.168.1.152 key authentication simple iMC123 user-name-format without-domain nas-ip 192.168.1.81H3C的iMC RADIUS服务器使用session control报文向设备发送授权信息的动态修改请求以及断开连接请求。所以建议配置开启RADIUS session control功能，此时设备会打开知名UDP端口1812来监听并接收RADIUS服务器发送的session control报文。该功能仅能和H3C iMC的RADIUS服务器配合使用。
#radius session-control enable创建名为protal的ISP域，配置使用RADIUS方案imc152，同样不配置计费。
#domain protal authentication portal radius-scheme imc152 authorization portal radius-scheme imc152配置系统缺省的ISP域为protal，若用户登录时输入的用户名未携带ISP域名，则使用缺省域下的认证方案。
#domain default enable protal配置Portal认证服务器名称为imc152，IP地址为192.168.1.152，密钥为明文iMC152。监听Portal报文的端口默认为50100，无需配置，如果做了调整，需要使用port命令进行指定。
#portal server imc152 ip 192.168.1.152 key simple iMC152配置Portal Web服务器的URL为http://192.168.1.152:8080/portal/。
#portal web-server imc152 url http://192.168.1.152:8080/portal/我们之前提过，在内网网关上配置启用Portal认证，可以实现有线无线同时认证。所以，我们在接口Vlan-interface1上开启直接方式的Portal认证，并引用Portal Web服务器imc152。

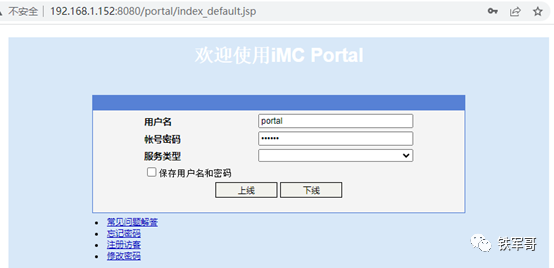

#interface Vlan-interface1 portal enable method direct portal apply web-server imc152配置结束，验证一下。连接无线网络之后，系统自动弹出浏览器验证窗口，Windows和Android手机均正常。输入配置好的接入用户账户，点击“上线”就可以登录成功。

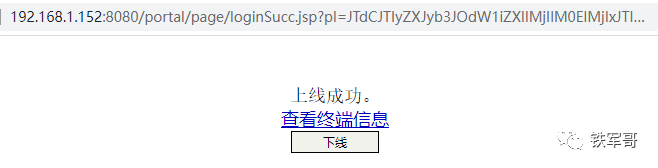

登录成功页面。

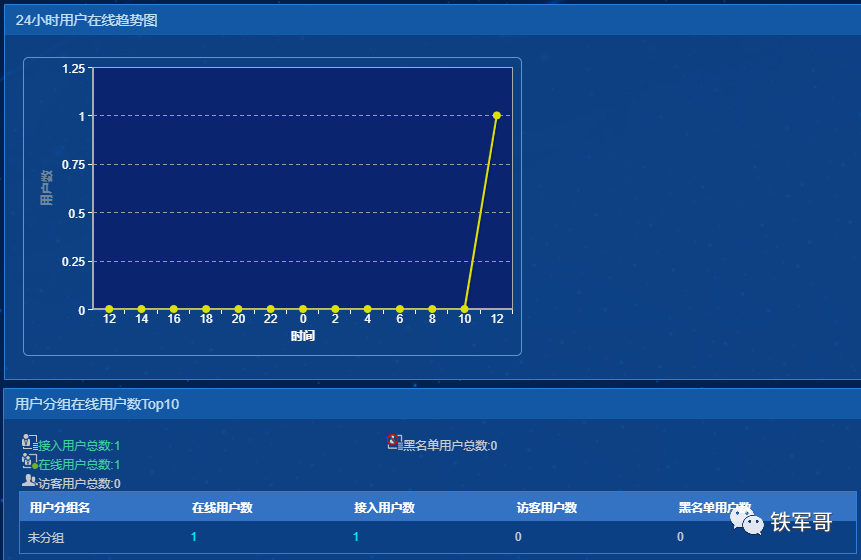

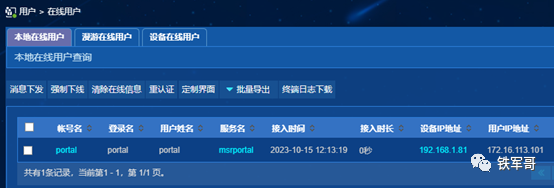

我们看一下iMC页面，已经显示有用户在线了。不过这么多年过去了，零点几个用户的这个情况还是存在不应该啊。
查看在线用户详情。

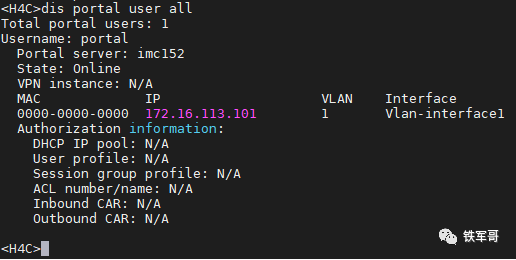

同样，在设备上也可以查看在线的Portal认证用户信息。
最后，就让我们畅快地上网冲浪吧！
