终于成功了！用EVE-NG导入的设备可以做PBR了！

正文共：1005 字 16 图，预估阅读时间：3 分钟

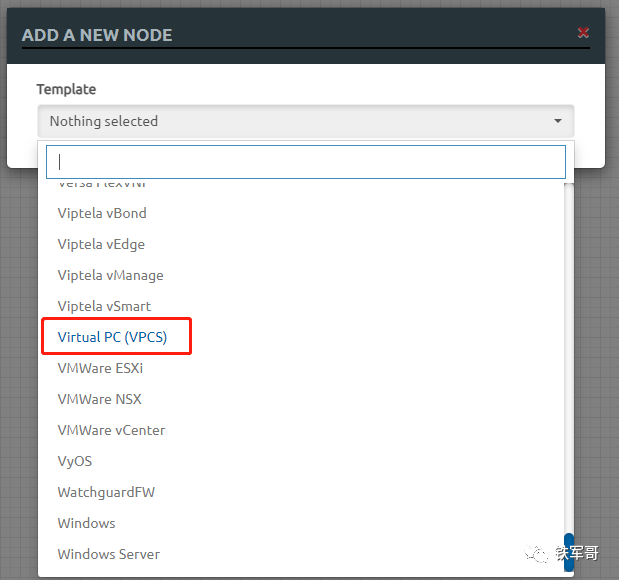

EVE-NG部署好之后（千呼万唤始出来：EVE-NG终于来了！），系统是没有设备的软件镜像在的。通过前端我们可以看到在添加节点时，有大量的可选设备类型，但是只有Virtual PC是可以添加的，其他的都是灰的。

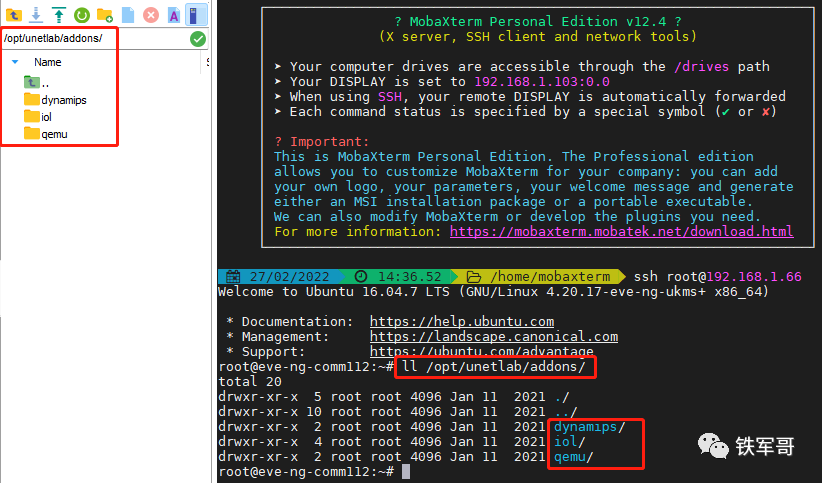

所以此时要上传一部分设备镜像上来。但是从前端页面是不能直接操作的，要登录到服务器后台上传设备镜像。文件上传的位置是/opt/unetlab/addons/，该路径下有dynamips、iol和qemu三个目录，分别对应image、bin和qcow2三种格式的镜像，需要区分格式进行上传。

今天我们先看一下IOL设备的导入方式。

创建一个Python脚本文件：

vi /opt/unetlab/addons/iol/iol.py

把下面的内容粘贴进去。

#! /usr/bin/python
print("*********************************************************************")
print("Cisco IOU License Generator")
print("*********************************************************************")
import os
import socket
import hashlib
import struct
hostid=os.popen("hostid").read().strip()
hostname = socket.gethostname()
ioukey=int(hostid,16)
for x in hostname:
ioukey = ioukey + ord(x)
print("hostid=" + hostid +", hostname="+ hostname + ", ioukey=" + hex(ioukey)[2:])
iouPad1 = b'\x4B\x58\x21\x81\x56\x7B\x0D\xF3\x21\x43\x9B\x7E\xAC\x1D\xE6\x8A'
iouPad2 = b'\x80' + 39*b'\0'
md5input=iouPad1 + iouPad2 + struct.pack('!I', ioukey) + iouPad1
iouLicense=hashlib.md5(md5input).hexdigest()[:16]
print("\n Copy the following text to /opt/unetlab/addons/iol/bin/iourc:")
print("[license]\n" + hostname + " = " + iouLicense + ";\n")

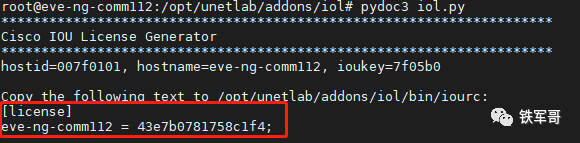

运行脚本文件，获取license信息。

再新建一个授权文件，把授权信息粘贴进去。

vi /opt/unetlab/addons/iol/bin/iourc

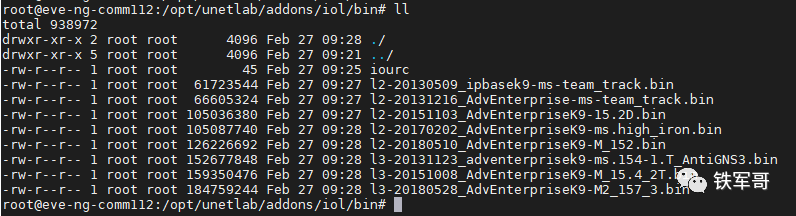

然后我们把设备的镜像文件导进去。

最后再修复一下权限就OK了，注意：如果不修复权限可能无法启动设备。

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

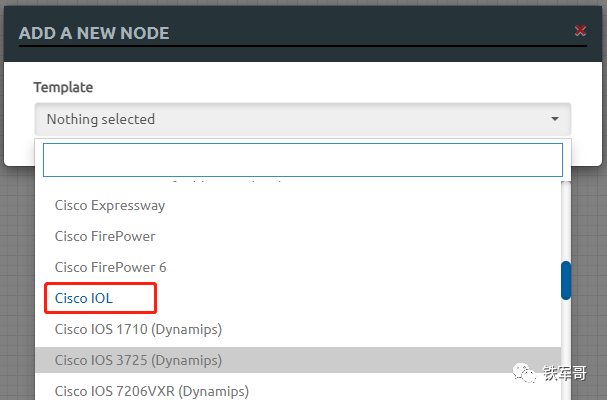

此时再添加设备，Cisco IOL这个选项就可选了。

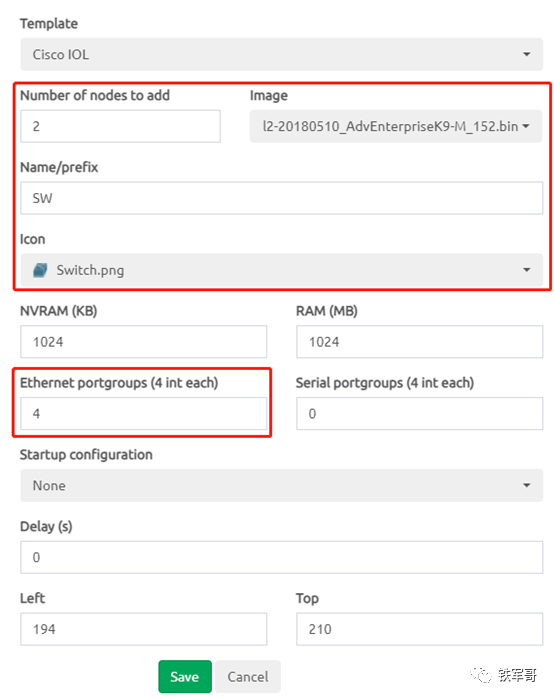

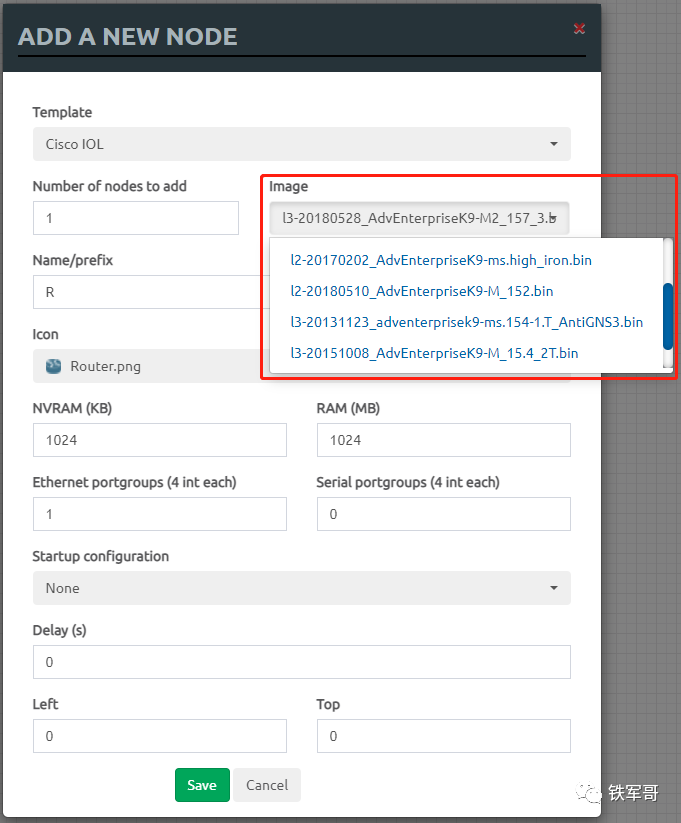

选中之后，下面会展开，提示要添加的设备数量、名称或名称前缀、选择设备镜像文件、设备图标、设备规格等等信息。

然后我们创建2台日期比较新的交换机，设置前缀为SW，调整图标为交换机图标，设备接口数量设置为4个。

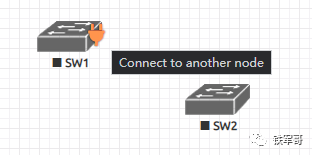

然后可以看到新增出了SW1和SW2两台交换机，图标旁边有个按钮提示可以进行连线操作。

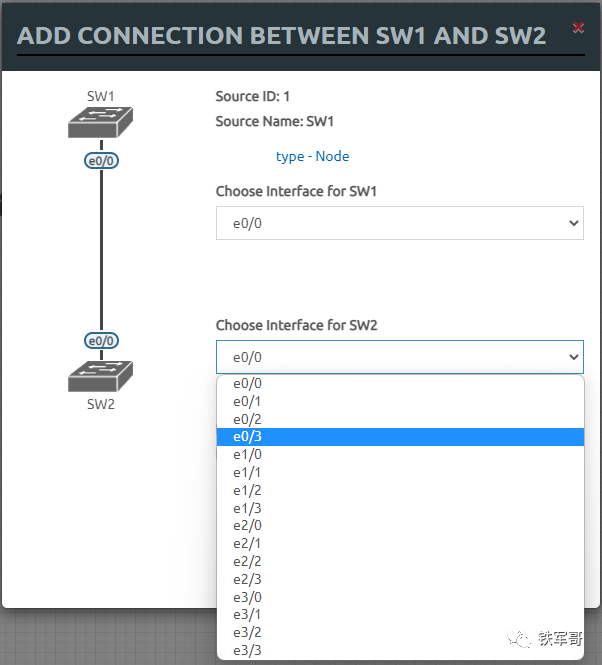

连线之后会弹出对话框，我发现前面我好像理解错了，创建设备的时候是以太网端口组，每组有4个端口，我填了4个，现在有16个端口了。

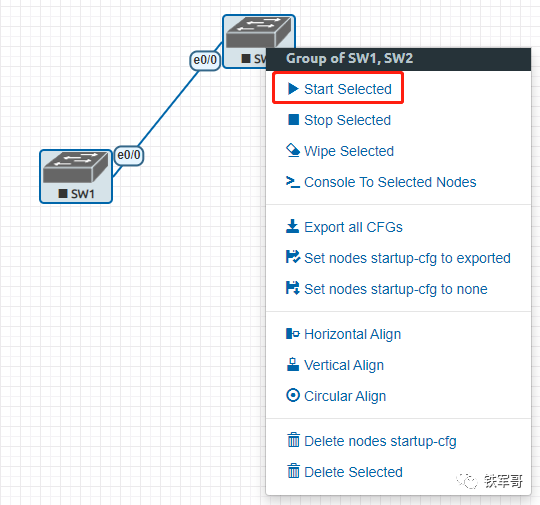

可以单击单台设备进行启动，也可以选中多台设备右键进行批量启动。

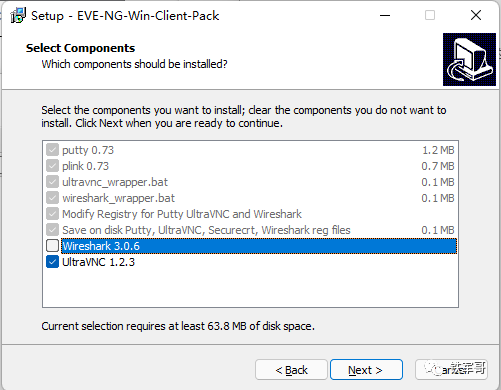

在登录设备之前，我们要安装EVE-NG-Win-Client-Pack-2.0这个Windows 客户端包，它将安装在 EVE-NG上工作/构建实验室运行 telnet、vnc、wireshark、rdp时所需的一切应用程序，包括：Wireshark 3.0.6.0、UltraVNC 1.2.3.1、putty 0.73（用作默认 telnet 客户端）、plink 0.73（用于wireshark）等所有必要的包装。同时，它将修改 Windows 注册表文件以正常工作。

因为我已经安装了WireShark的更高版本3.4.5，所以我就不安装WireShark了。

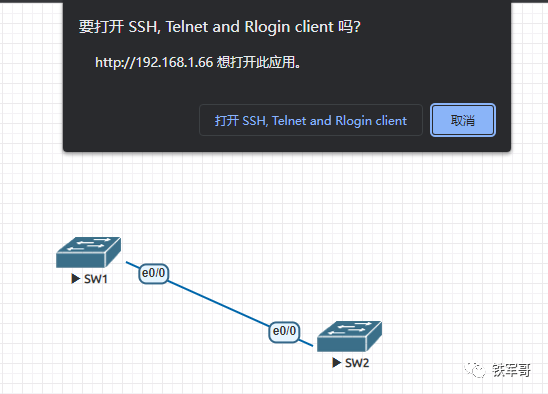

安装好之后，我们再双击设备，就可以调出putty客户端了。

设备启动速度还是比较快的。

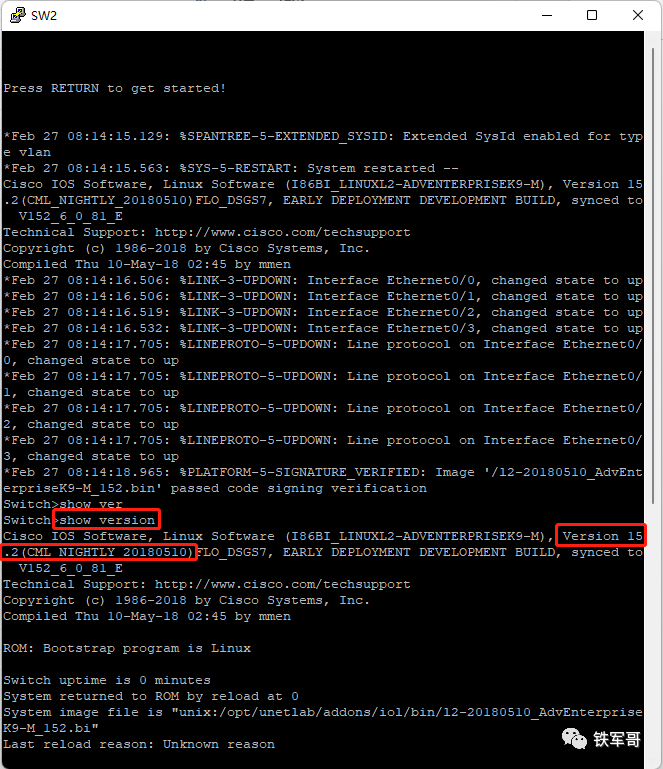

但是查看版本好像也没什么可以看到的。我现在就关心PBR的配置能不能做。

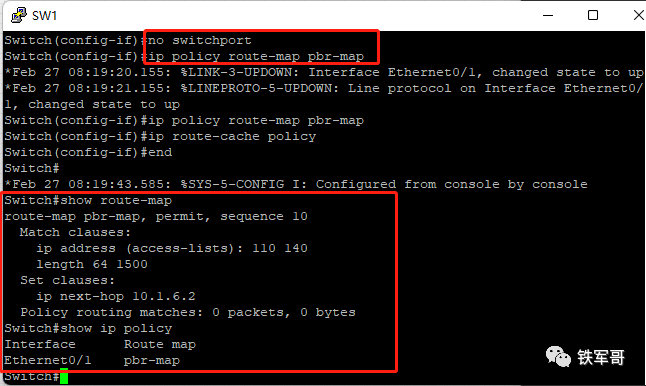

可以，好像是能配置，但是配置出错了，应该是因为接口是二层口导致的。切换成三层口再试一下。

好了，成了！开始卸载Cisco Packet Tracer。

后台回复“EVE”获取IOL镜像！
