青铜和王者的区别，在于遇到问题时的debug能力。本文盘点ICC2中debug的方法，进阶之路上助你一臂之力。

check_bufferability

看timing report，发现，net没优化。什么原因？

是因为dont touch？

是因为dont touch network？

是因为buffer电压不对？

是因为没有driver？

driver是inout？

...

不要猜了！

直接用check_bufferability（感觉像广告），

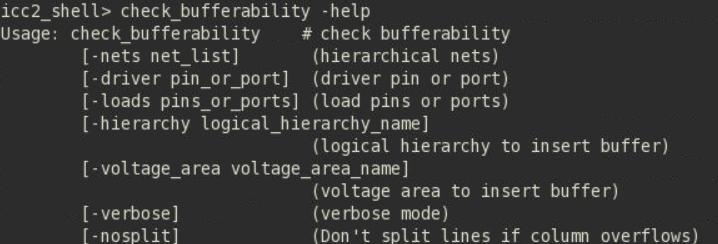

顾名思义，就是check这个net为什么加不了buffer。使用方法：

使用方法

来举个例子：

例1：multiple drivers

常见于io_pad， 由于pad是inout属性，而与该net相连的port也是inout，则会出现多驱动的问题。

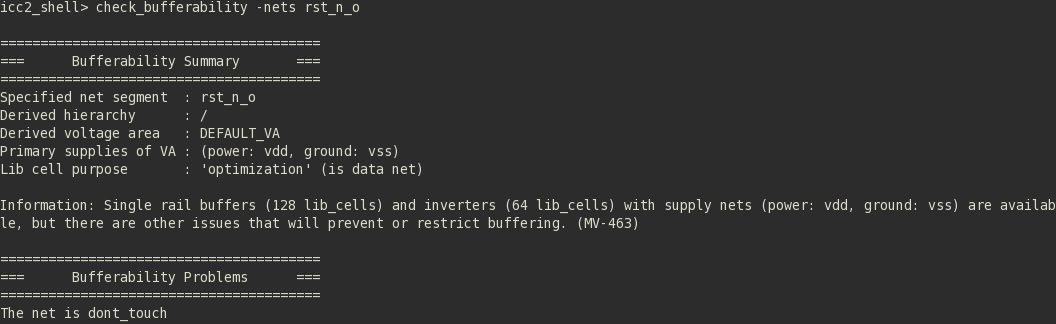

例2：dont touch

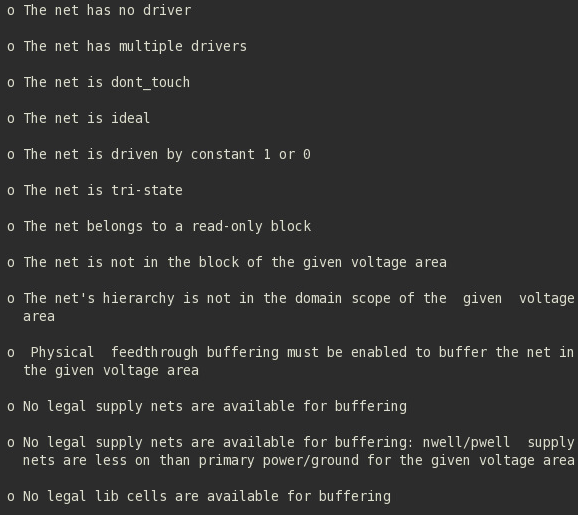

当然，其他的原因也会报出来，例如：

例3：其他

analyze_design_violations

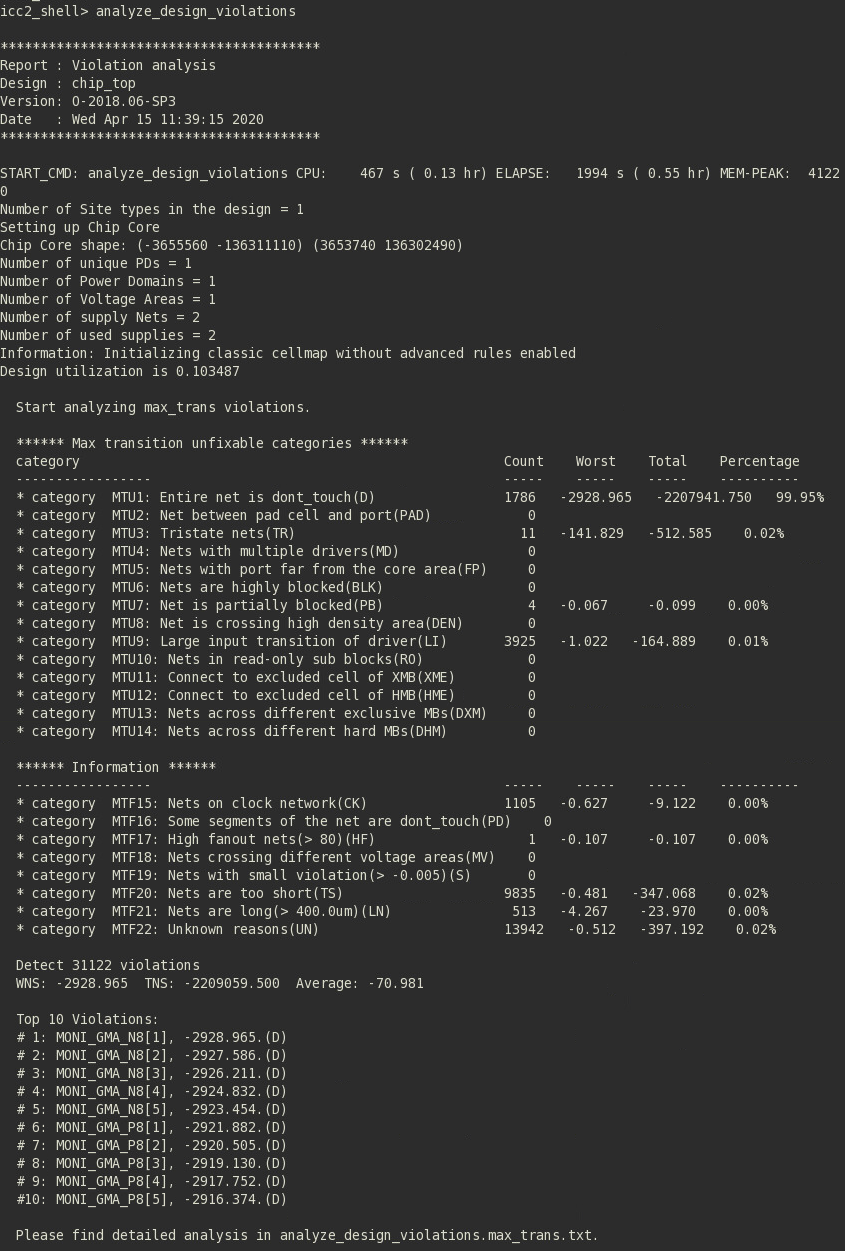

Timig为啥没修掉？分析之前先用工具分析一下， 仅仅是max transition一项，就有这么多可能性：

• Entire net is dont touch

• Net between pad cell and port

• Tristate nets

• Nets with multiple drivers

• Nets with port far from the core area

• Nets are highly blocked

• Net is partially blocked

• Net is crossing high density area

• Large input transition of driver

• Nets in read-only sub blocks

• Connect to excluded cell of XMB

• Connect to excluded cell of HMB

• Nets across different exclusive MBS

• Nets across different hard MBS

• Nets on clock network

• Some segments of the net are dont_ touch

• High fanout nets(> 80)

• Nets C rossing different voltage areas

• Nets with small violation(> -0. 005)

• Nets are too short

• Nets are long(> 400. 0um)

当然这些仍然不能把原因全部包含，所以，还有一个原因叫“UNKNOWN”。

这个命令，默认是检查transition。

你还可以分析其他的constraint violation，例如setup。

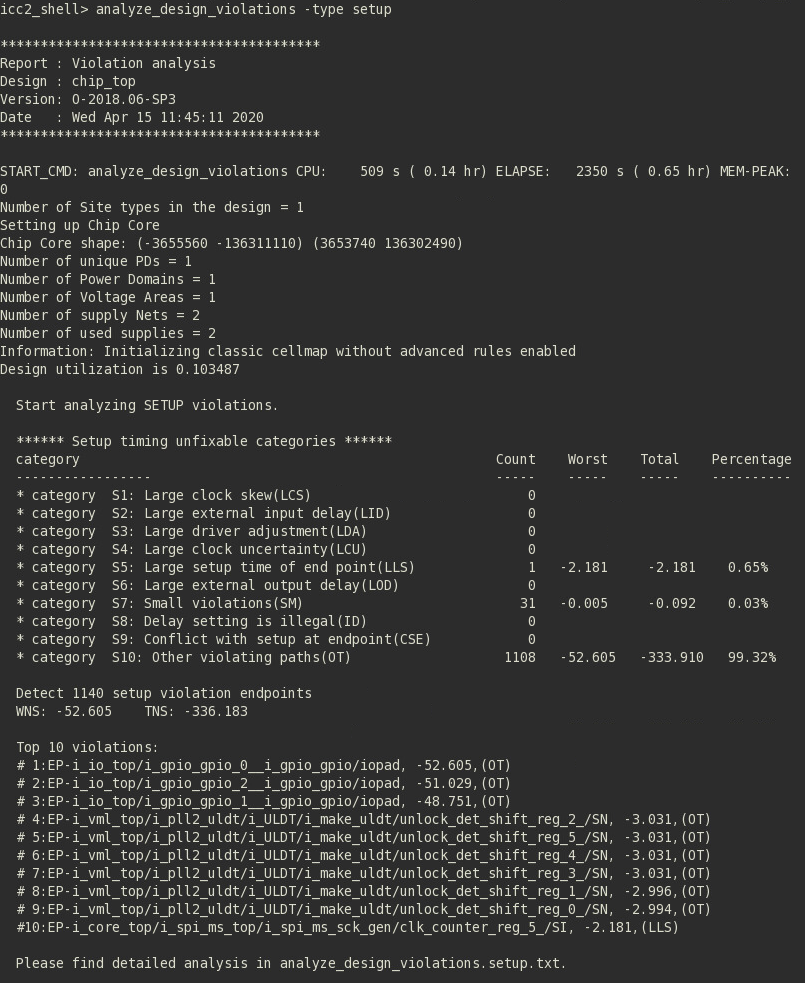

分析setup

也可以针对于我们关系的具体的endpoint进行分析

analysis_design_violations -end_points $endpoints -type setup

自己试试吧。
