ICC2|玩转polygon

ICC2中，操作好多边形计算，就会加倍提高效率，写出效果显著的脚本，尤其在floorplan & pv阶段。例如修DRC，针对某种类型的DRC计算出多边形进行金属填充。或者在floorplan阶段，对于一些边边角角添加blockage。

那么在ICC2中，需要深入理解两个概念。

poly_rect: 单个多边形，是坐标点组成的集合

geo_mask: poly_rect组成的集合

对于这两个概念，都是抽象化的geometry object，有坐标点，也可以进行逻辑运算，但是你在图形界面里是看不到的。如果想看到它们，你必须把它们转化为实际的图形对象（ real geometry object）。

另外，对于图形处理命令，除了create_poly_rect, 会产生poly_rect之外，象其他的polygon操作命令，所产生的objec都属于geo_mask。

那么实际的图形对象，都有哪些呢？shape， cell， voltage area， blockage，bound ...  一般来说，能看到的有boundary的对象， 都算是实际的图形对象（real geometry object)。

象这些对象，无需转化，直接就可当geo_mask来进行图形运算。

set geo [resize_plygons [get_cells $macro] -size 1]; #直接用cell进行图形运算，产生一个geo_mask
create_routing_blockage -boundary $geo -layer M4; # 转化为M4的blockage

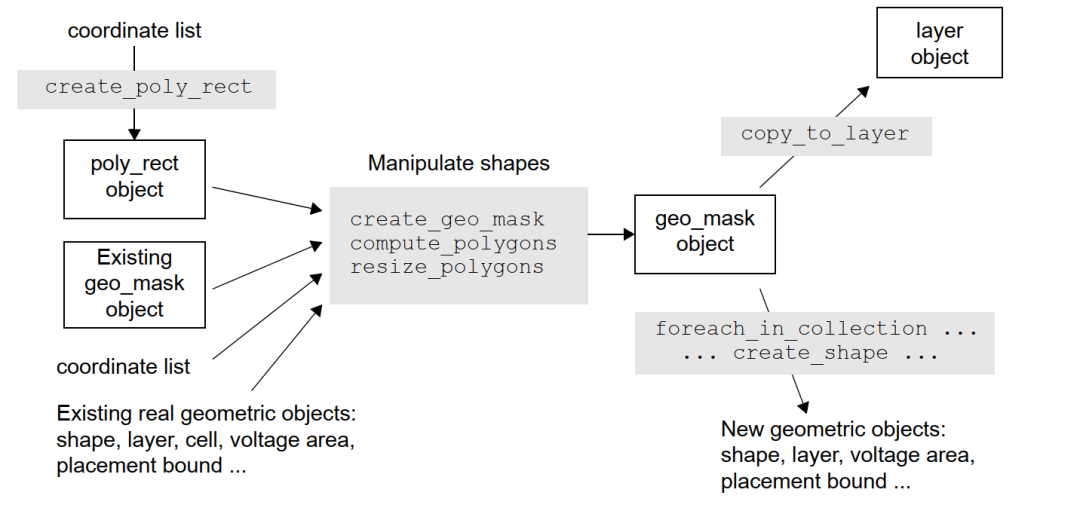

关于多边形的操作命令以及转化关系，见下图：

因为geo_mask为collection， 所以有可能内部有多个ploy_rect, 那么，就需要用foreach_in_collection。

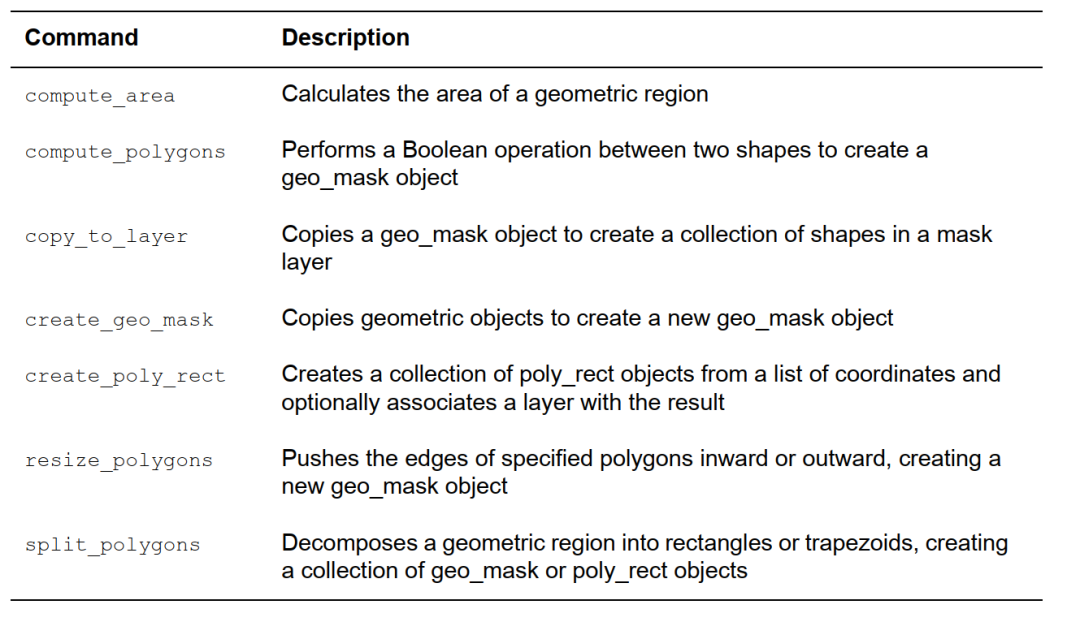

polygon 操作命令：

应用举例

比如我们想获得stdcell区域的面积 (core_area - hard_macro_area - placement_blockage_area)。

set non_std [create_geo _mask [add_to_collection [get_cells -physical_context -filter is_hard_macro] [get_placement_ blockages]]]
set std [compute _polygons -objects1 [create_geo_mask [get_attribute [get_core_area] boundary]] -objects2 $non_std -operation not]
compute_area $std

然后通过前面的文章，计算stdcell的面积，就可以很方便的计算出stdcell区域的utilization。
