CornerNet: Detecting Objects as Paired Keypoints 论文解析

博客写完忘记保存，也没发表就关机了，，，，win10 用习惯了。。。心疼自己，重写第二版

CornerNet 舍弃了检测网络常用的anchor结构，采用了检测物体左上角以及右下角角点的方式来代替anchor，属于one-stage检测网络，领先于其他的one-stage网络，媲美two-stage网络。

出发点

作者认为两步网络里的anchor设置的数量太多了，其中高质量的anchor很少，造成正负样本分布失衡，影响网络收敛速度以及检测精度
anchor需要设置很多超参数，对先验知识和训练经验有一定要求。

网络结构和输出

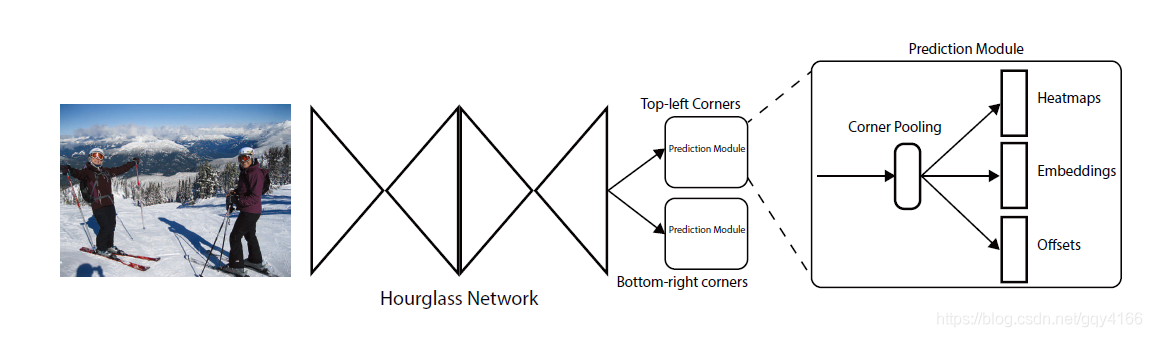

backbone采用FCN的HG网络如下图。
在这里插入图片描述

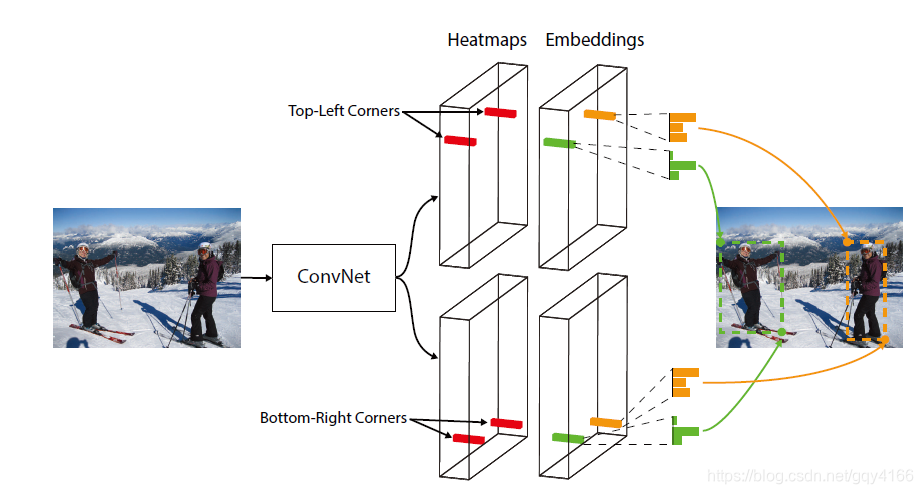

HG网络的原理这里不详细说，不了解的童鞋可以看一下FCN的相关知识，这里只需要知道，HG最后输出是一组feature map，没有FC结构。作者采用两个Corner detector （左上角和右下角共两个）分别检测左上角和右下角的角点信息，每个detector输出由三部分组成：
在这里插入图片描述

Heatmap （C）个，C是目标的类别数
也就是说每一张Heatmap专门预测一个类别，比如，第3张heatmap专门预测猫，你可以把这张图叫做猫图，图上有几个角点，就证明有几个猫。heatmap可以认为是C个二值图，在物体的角点处的值为1，其他处为0。但是，值得注意的是，实际上这样的方式并不好，作者给出了示意图来说明这个问题：

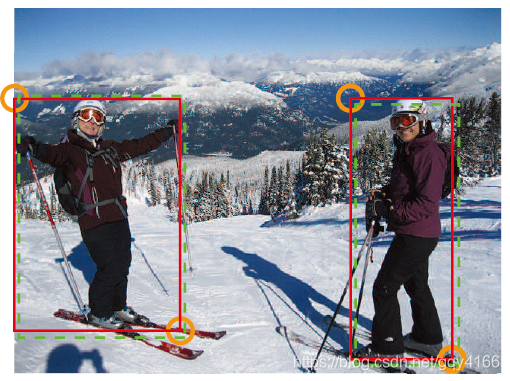

红色框代表GT，绿色的框是预测框，可以看到，绿色框已经很接近真值，然而红绿两个框的角点距离还是很大，因此，如果在Heatmap上只将真值角点处的值，那么很明显是不合理，也很难真正收敛的，所以，以GT角点为圆心以一定距离为半径的区域都认为是有效的，半径根据实际情况调节，同时采用高斯函数设置角点邻域内的数值分布。最后损失函数采用Focal Loss。

离中心越近的权重越小，越远越大。α和β是超参数，这里经验性的设置为2和4.
2个偏移量（offset）
包括X方向和Y方向。由于Heatmap的尺寸和原图大小并不对应，所以在预测时一定会有精度损失（不能整除），因此作者同时预测了这个偏移量来对损失的精度进行补偿。

[x/n]是一个取整符号，n是原图与Heatmap的比值，也就是下采样的比例，x/n几乎不会整除，所以才会造成精度损失，那么损失的精度就是x/n-[x/n]是一个微小的偏移，因此，通过smoothL1来回归这个偏移。
1个标签（Embedding）
该作用在文章中成为Grouping Corners。从上文我们也知道，使用两个detector分别检测左上和右下两个角点，但是，如何知道哪两个角点是属于同一个物体的呢？这就需要对Embedding进行学习。

我们这里可以认为这个e就是一个标签，当左上和右下的标签相同（最近）就认为是属于同一个目标的两个角点，所以上述的损失函数中pull就是让同一目标的标签值尽可能的贴近，push是让不同目标的标签尽可能的拉远。很像Fisher分类器的思想。

整体的损失函数形式

因此网络整体输出为2*（C+2+1）个

Corner Pooling

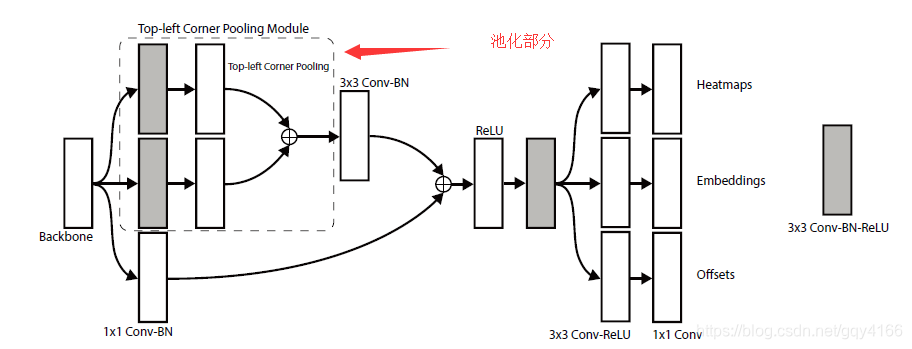

Corner Pooling是文章的核心点，前文说了很多，但是Heatmap如何生成是最为关键的一步。
在这里插入图片描述

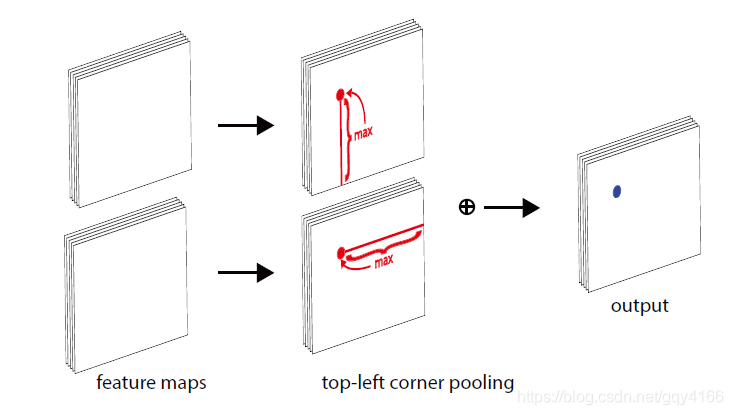

使用两张图来一起描述这个过程，这里我不太理解Fig6，我认为Fig6展示的是右下角角点的检测，从箭头方向上我们可以看到，池化的方向是从featuremap的右侧向左侧进行，从下侧到上侧进行，在该方向上取第一个值为初值F0，依次与方向上各点（假设为F1）进行比较，若F0>F1，则该点数值F1变为F0;若F0<F1，则F0 =F1。这样操作直到最后。池化后将两个方向的Feature map求和得到新的Feature map，再次经过卷积操作，进行输出。
在这里插入图片描述
