stm32f429+LAN4720A+lwip 问题记录及解决

最新推荐文章于 2025-10-26 23:27:15 发布

原创

最新推荐文章于 2025-10-26 23:27:15 发布 · 2.5k 阅读

33 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #单片机 #嵌入式硬件

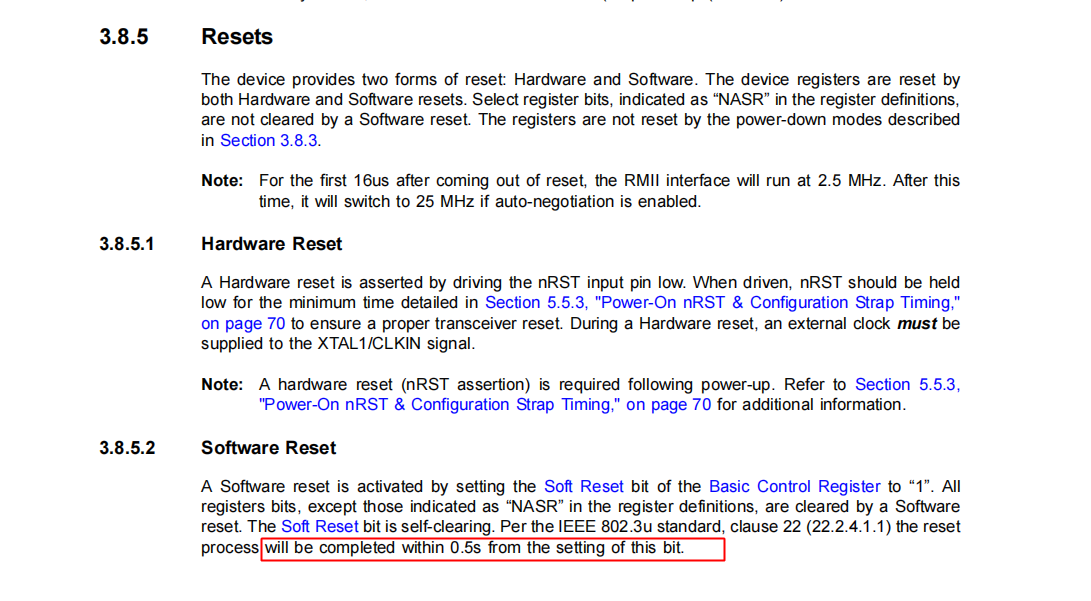

本文记录了作者将STM32 Cube IDE项目升级到使用LAN4720A和LWIP1.4.1的过程中遇到的问题，包括MACDMA配置、软复位、SMI通讯、EMC问题，最终通过焊接修复和适当延时解决网络连接问题的历程。

之前搞了max3232通讯，并在实际测试中稳定使用，故准备将板子升级下进入互联网时代

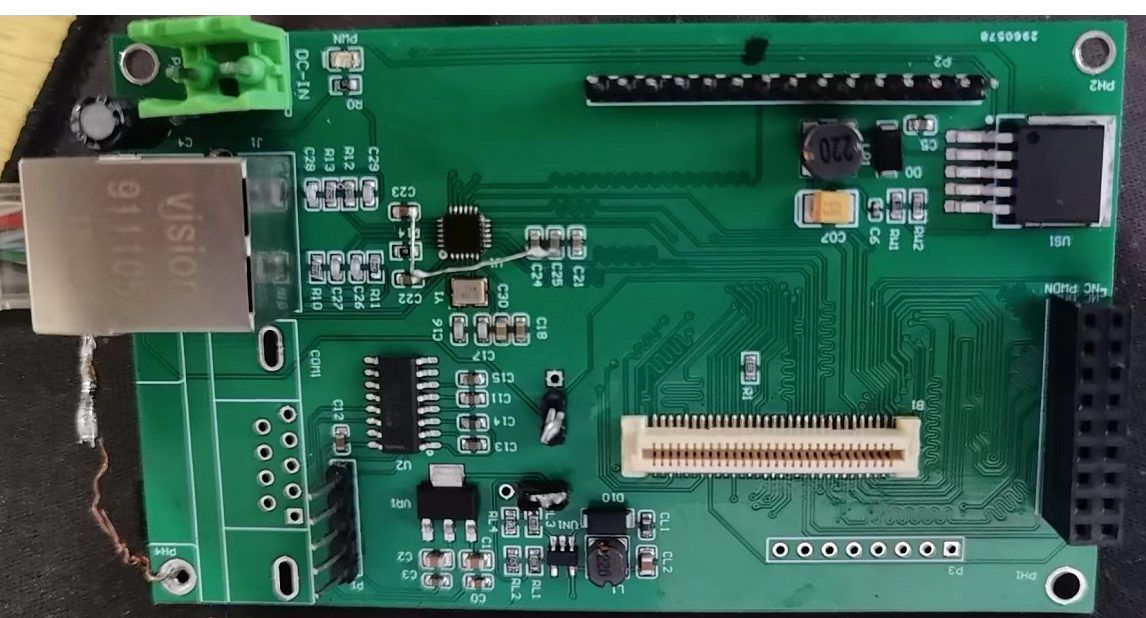

环境:stm32cubeIDE+自己做的板子+LAN4720A+lwip1.4.1+野火的例程(标准外设库)

因为用的IDE是stm32cubeIDE ，野火的标准外设库版本是 keil MDK，所以，stmf429_eth 文件中首先要改下伪代码的对齐如下:

//__align(4) ETH_DMADESCTypeDef  DMARxDscrTab[ETH_RXBUFNB];/* Ethernet Rx MA Descriptor */
//__align(4) ETH_DMADESCTypeDef  DMATxDscrTab[ETH_TXBUFNB];/* Ethernet Tx DMA Descriptor */
//__align(4) uint8_t Rx_Buff[ETH_RXBUFNB][ETH_RX_BUF_SIZE]; /* Ethernet Receive Buffer */
//__align(4) uint8_t Tx_Buff[ETH_TXBUFNB][ETH_TX_BUF_SIZE]; /* Ethernet Transmit Buffer */


__attribute__((aligned(4))) ETH_DMADESCTypeDef  DMARxDscrTab[ETH_RXBUFNB];
/* Ethernet Rx MA Descriptor */
__attribute__((aligned(4))) ETH_DMADESCTypeDef  DMATxDscrTab[ETH_TXBUFNB];
/* Ethernet Tx DMA Descriptor */
__attribute__((aligned(4))) uint8_t Rx_Buff[ETH_RXBUFNB][ETH_RX_BUF_SIZE];
 /* Ethernet Receive Buffer */
__attribute__((aligned(4))) uint8_t Tx_Buff[ETH_TXBUFNB][
