STM32 flash被锁定不能烧写解决方法

最新推荐文章于 2025-07-20 14:43:20 发布
最新推荐文章于 2025-07-20 14:43:20 发布
阅读量2.1w 收藏 24
点赞数 10
CC 4.0 BY-SA版权
分类专栏： stm32 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/gmq_syy/article/details/82624755
本文介绍了一种STM32芯片因误操作而被锁死的情况，并提供了使用STM32ST-LINK Utility工具进行解锁的具体步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

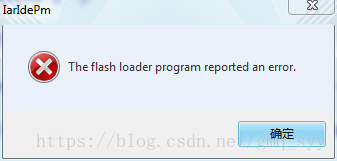

在误操作后会锁死芯片导致不能烧录，如下图：



解决办法是用STM32 ST-LINK Utility 工具去解锁芯片：

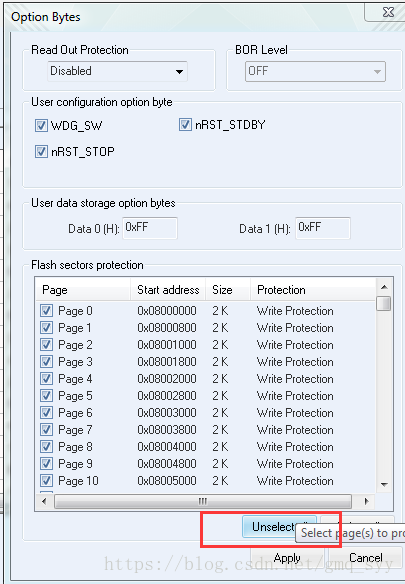

先连接设备然后在target选项下做如下操作解锁，选择unselecet all 然后应用即可：
