设计模式-结构型-06-桥接模式

1、传统方式解决手机操作问题

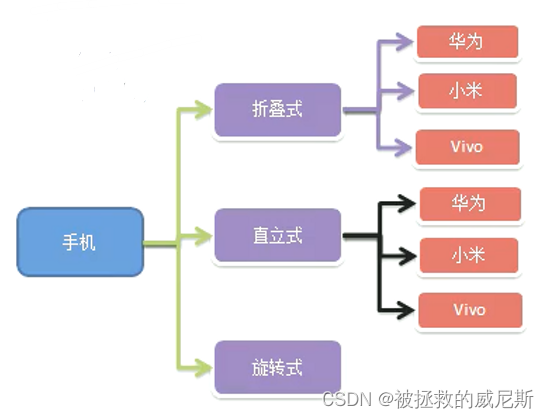

现在对不同手机类型的不同品牌实现操作编程（比如：开机、关机、上网，打电话等），如图：

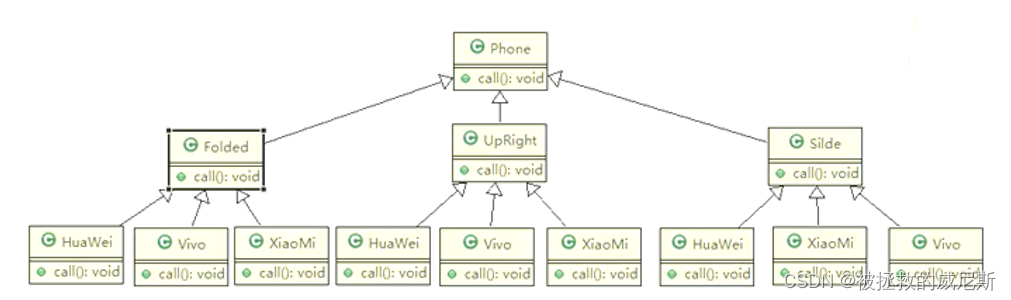

UML 类图

问题分析

1. 扩展性问题（类爆炸）：如果我们再增加手机的样式（旋转式），就需要增加各个品牌手机的类；同样如果我们增加一个手机品牌，也要在各个手机样式类下增加
2. 违反了单一职责原则：当我们增加手机样式时，要同时增加所有品牌的手机，这样增加了代码维护成本
3. 解决方案——使用桥接模式

2、桥接模式基本介绍

1. 桥接模式（Bridge模式）：一种结构型设计模式：将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变
2. Bridge模式基于类的最小设计原则，通过使用封装、聚合及继承等行为让不同的类承担不同的职责
3. 它的主要特点是把抽象（Abstraction）与行为实现（Implementation）分离开来，从而可以保持各部分的独立性以及应对他们的功能扩展

举个例子说明下：

对于手机来说，我们可以根据手机品牌分类，也可以根据手机类型来分类。所以手机这个系统可以在这两个角度独立的变化，手机品牌的变化不影响手机类型的变化。桥接模式其实就是通过合成/聚合代替继承，实现了松耦合的、在各个不同角度的”独立地变化“。

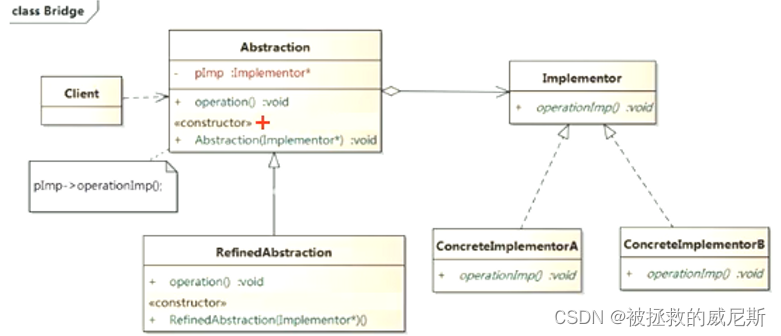

原理类图

原理类图说明

• Client：桥接模式的调用者
• Abstraction：Abstraction 充当桥接类，维护了 Implementor，即 ConcreteImplementorA / ConcreteImplementorB
• RefinedAbstraction：Abstraction 抽象类的子类
• Implementor：行为实现类的接口
• ConcreteImplementorA / ConcreteImplementorB：行为的具体实现类
• 这里的抽象类和接口是聚合的关系，也是调用者和被调用者的关系

3、桥接模式解决手机操作问题

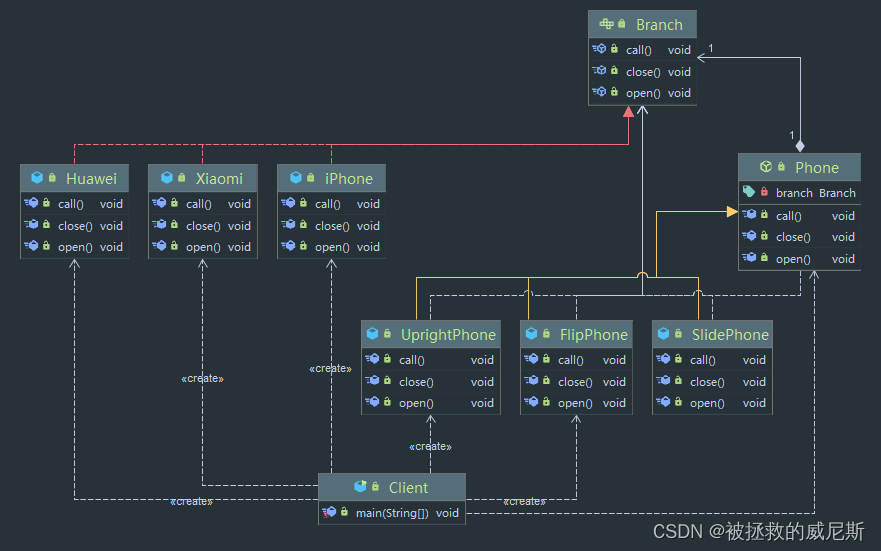

UML 类图

核心代码

// 行为接口——品牌接口
public interface Branch {

    void open();

    void call();

    void close();
}
// 行为实现类——华为品牌
public class Huawei implements Branch {

    @Override
    public void open() {

        System.out.println("华为手机开机");
    }

    @Override
    public void call() {

        System.out.println("华为手机打电话");
    }

    @Override
    public void close() {

        System.out.println("华为手机关机");
    }
}
// 行为实现类——小米品牌
public class Xiaomi implements Branch {

    @Override
    public void open() {

        System.out.println("小米手机开机");
    }

    @Override
    public void call() {

        System.out.println("小米手机打电话");
    }

    @Override
    public void close() {

        System.out.println("小米手机关机");
    }
}
// 行为实现类——苹果品牌
public class iPhone implements Branch {

    @Override
    public void open() {

        System.out.println("苹果手机开机");
    }

    @Override
    public void call() {

        System.out.println("苹果手机打电话");
    }

    @Override
    public void close() {

        System.out.println("苹果手机关机");
    }
}

// 桥接类——手机抽象类
public abstract class Phone {

    private Branch branch;

    public Phone(Branch branch) {

        this.branch = branch;
    }

    public void open() {

        branch.open();
    }

    public void call() {

        branch.call();
    }

    public void close() {

        branch.close();
    }
}
// 桥接子类——翻盖式手机
public class FlipPhone extends Phone {

    public FlipPhone(Branch branch) {

        super(branch);
        System.out.println("翻盖式手机");
    }

    @Override
    public void open() {

        super.open();
    }

    @Override
    public void call() {

        super.call();
    }

    @Override
    public void close() {

        super.close();
    }
}
// 桥接子类——滑盖式手机
public class SlidePhone extends Phone {

    public SlidePhone(Branch branch) {

        super(branch);
        System.out.println("滑盖式手机");
    }

    @Override
    public void open() {

        super.open();
    }

    @Override
    public void call() {

        super.call();
    }

    @Override
    public void close() {

        super.close();
    }
}
// 桥接子类——直立式手机
public class UprightPhone extends Phone {

    public UprightPhone(Branch branch) {

        super(branch);
        System.out.println("直立式手机");
    }

    @Override
    public void open() {

        super.open();
    }

    @Override
    public void call() {

        super.call();
    }

    @Override
    public void close() {

        super.close();
    }
}

public class Client {

    public static void main(String[] args) {

        Phone phone = new FlipPhone(new Huawei());
        phone.open();
        phone.call();
        phone.close();

        System.out.println("======================");
        phone = new FlipPhone(new Xiaomi());
        phone.open();
        phone.call();
        phone.close();

        System.out.println("======================");
        phone = new UprightPhone(new iPhone());
        phone.open();
        phone.call();
        phone.close();
    }
}

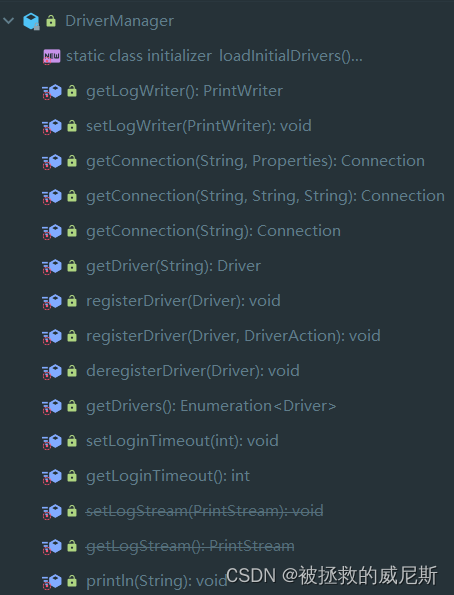

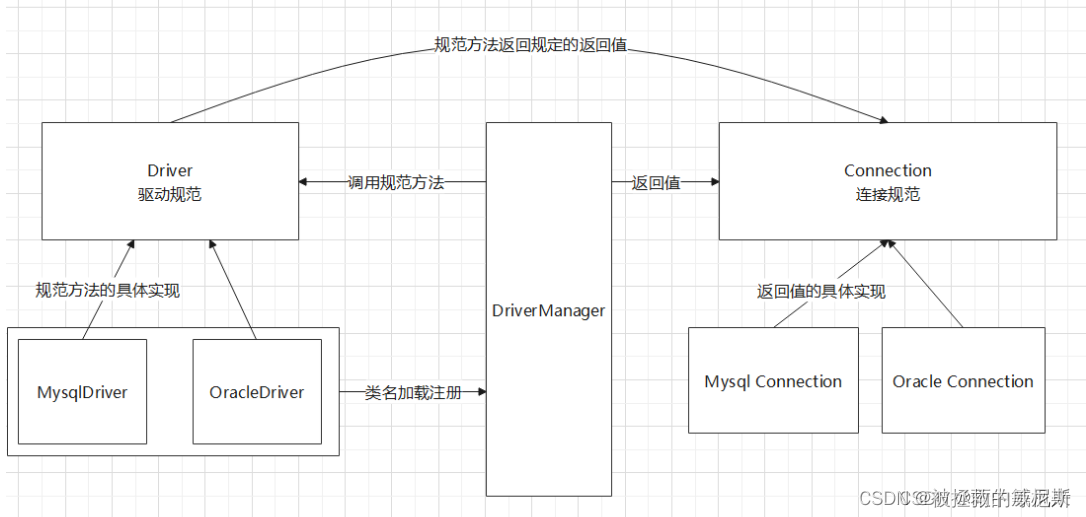

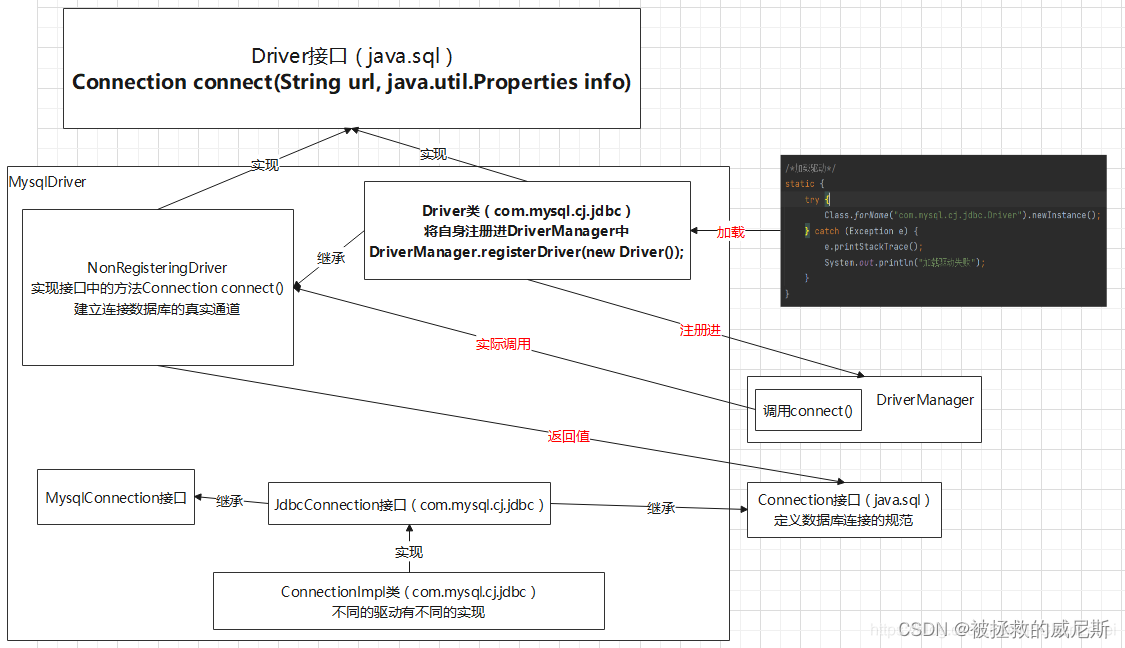

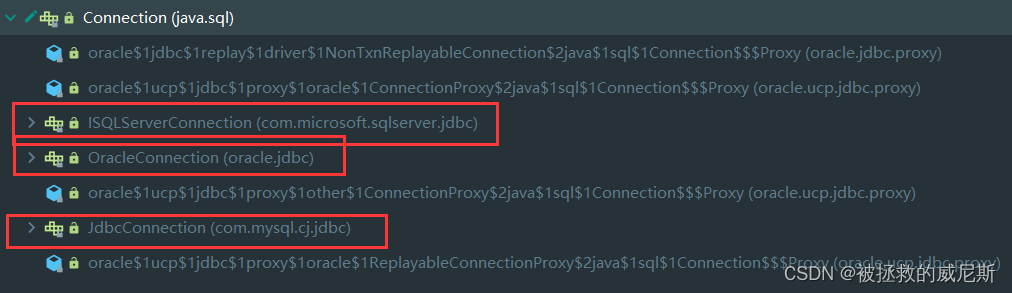

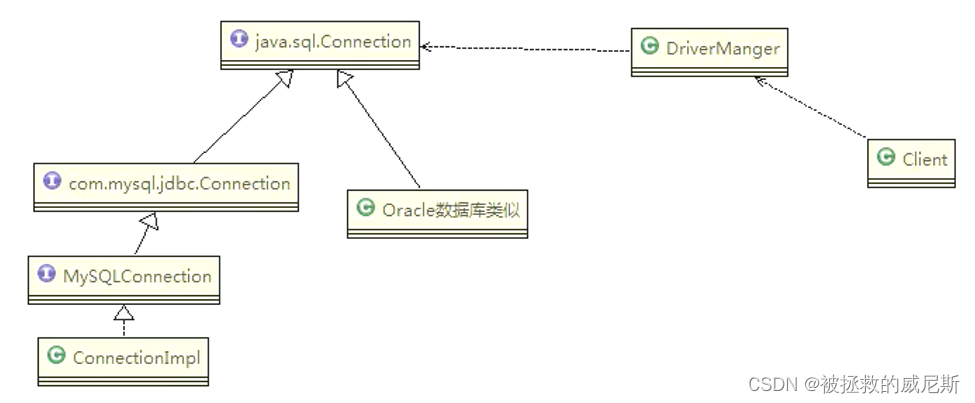

4、JDBC 源码分析

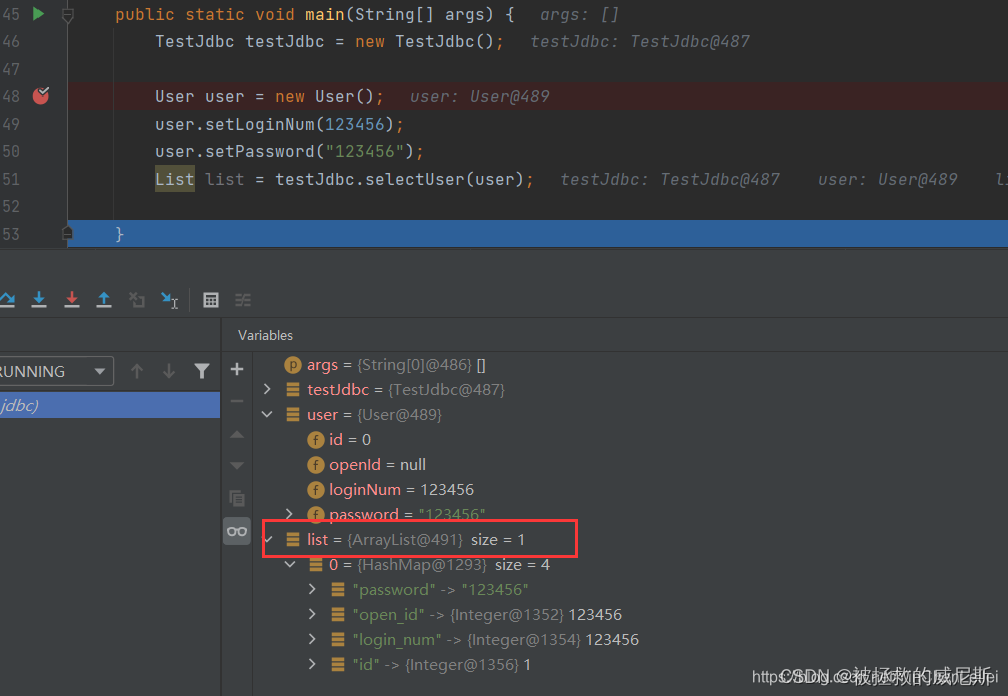

说起jdbc,我相信很多人都不陌生,在最开始的web项目中,我们常常用它来连接数据库执行sql语句,下面是一个连接mysql的例子:

/***    定义数据库连接辅助类*/
public class DBhelper {

    private static final String DRIVERNAME = "com.mysql.cj.jdbc.Driver";
    private
