VDMA使用

参考了该博客
https://blog.youkuaiyun.com/weixin_42639919/article/details/81144746

一、AXI Stream协议及视频流格式

AXI Stream关键的只有两根信号线，及tvalid核tready。tvalid是主设备驱动的信号，表示Stream上的数据是有效的，tready由从设备驱动，表示从设备下一个时钟到来时能够接收数据。AXI Stream的特点是这两个信号不存在互相等待的关系，及数据传输只发生再两者均有效的时候，从而效率很高，可以认为是连续传输，避免了死锁的情况。

AXI Stream还有一些附加信号，通常是伴随再数据中传输，主要包括tuser，tlast，tkeep等。tlast在标准流协议中表示一个数据包结束，伴随最后一个数据传出，tuser可以很多位，是用户定义信号，用来表达用户自己需要传输的数据。tkeep是字节修饰符，位数位数据宽度/8，当总线数据某字节有效时，tkeep对应位就为高。

Xilinx 所有与视频有关的IP均遵循一套AXI Stram视频流协议，其中对tlast与tuser赋予了特殊的含义。视频流中除了数据以外，包好start of frame和end of line信号，其中eol用tlast表示，sof用tuser表示。这两个信号均伴随像素数据传输，只保持一次有效传输的时间，sof和一帧第一个像素一起传出，eol和一行最后一个像素一起传输。视频流中有时会加入tkeep信号，无特殊情况时需全部拉高。

二、VDMA的详细讲解和使用

1、 vdma IP核配置界面

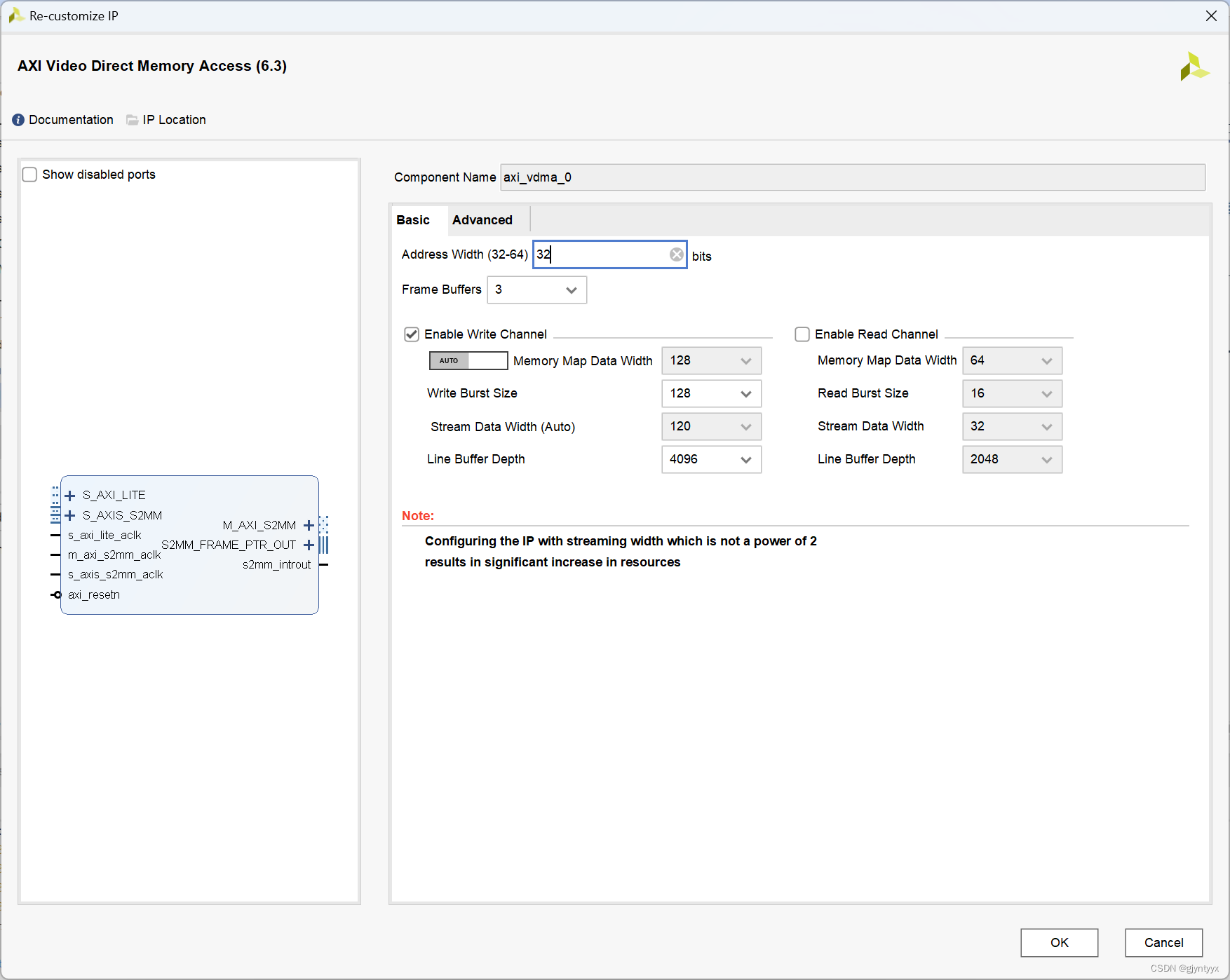

BASIC

Frame Buffers ： 选择vdma缓存几帧图像，这里默认是写通道和读通道都设置相同的缓存帧数，具体设置多少帧合适一般根据应用来定，比如读写带宽相同，想用ddr作为一个乒乓buffer，那就可以设置成2帧，写第一个地址，读第二个地址，写第二个地址，读第一个地址。这里面设置几帧，就要在vdma寄存器配置的时候设置几个帧起始地址。
**Memory Map Data Width：**代表数据到达AXI4总线上的位宽，比如这里设置成64，那就代表M_AXI_XX总线上的数据位宽是64bit，这时候如果stream上的数据是32bit，那vdma内部会有一个带宽转换模块，把数据拼成64bit。
Burst Size ： AXI总线上突发传输的长度，一般设置为16
Stream Data Width： vdma与pl逻辑部分通过axi stream协议交互数据，这里代表stream数据位宽
Line Buffer Depth： vdma内部会有一个行缓存fifo，stream数据会先写入fifo，然后AXI总线逻辑会读出到总线上，这个深度就代表fifo的深度。设置原则（个人理解）：如果AXI总线数据带宽是stream总线数据带宽的1.5倍以上，这个fifo深度可以设置的小一点，如果AXI总线带宽小于1.5倍的stream总线带宽，那fifo的深度至少要是图像一个有效行的一半。

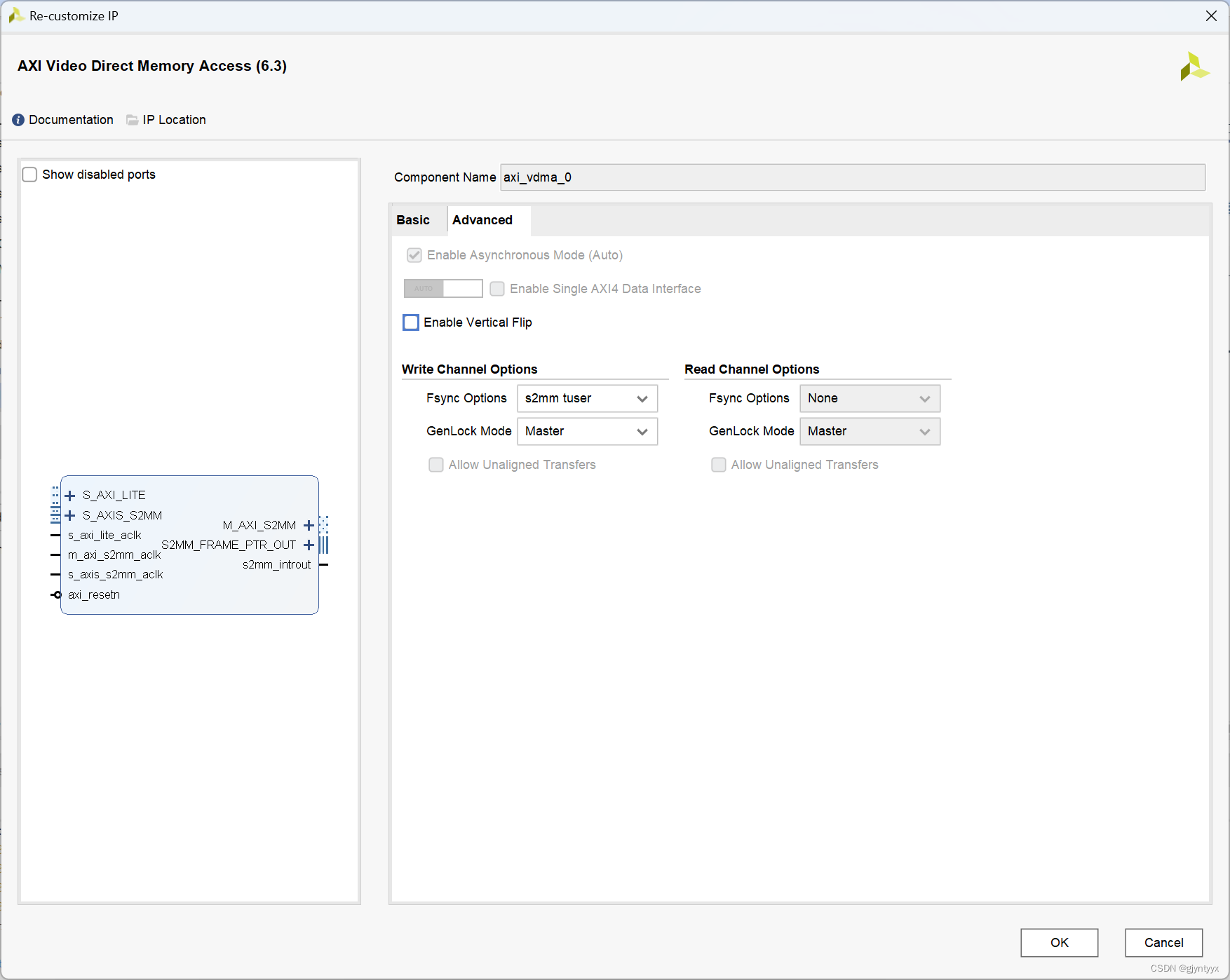

Advanced ：

启用异步模式 此设置允许 m_axi_mm2s_aclk 、 m_axi_s2mm_aclk 、 s_axi_lite_aclk 、 m_axis_mm2s_aclk 和 s_axis_s2mm_aclk 彼此异步。当异步时钟被禁用时，所有时钟必须具有相同的频率并且来自相同的源。

Enable Vertical Flip: 当选中此选项并启用 S2MM 时，图像会垂直翻转。

写通道选项

Fsync Options: 用于设置 AXI VDMA 的各种帧同步模式。

• None: 选择这个选项会使 AXI VDMA 进入自由运行模式。在自由运行模式下，视频数据会尽快传输，而不等待任何外部触发。
• s2mm fsync: 当选中时，AXI VDMA 在 s2mm_fsync 输入的下降沿开始处理每一帧。
• s2mm tuser: 当选中时，AXI VDMA 期望通过 AXI4-Stream 的 s_axis_s2mm_tuser(0) 信号接收帧的开始（SOF）。SOF 脉冲宽度为1个有效传输，并且必须与帧的第一个像素同时出现。

Genlock Mode: 有四种 genlock 选项：

• Master: 当选中时，在 s2mm_frame_ptr_out 端口输出当前帧号。
• Slave: 当选中时，从设备通过在“帧延迟”寄存器中设置的帧数跟随主设备，可能会跳过或重复帧。
• Dynamic Master: 当选中时，AXI VDMA 会跳过 Dynamic Slave 正在操作的帧缓冲区。
• Dynamic Slave: 当选中时，AXI VDMA 通过跳过或重复帧跟随 Dynamic Master。

在使用从属模式（Slave）、动态主模式（Dynamic Master）和动态从属模式（Dynamic Slave）时，应设置 GenlockEn（S2MM_VDMACR[3]=1）寄存器以启用主从设备间的 genlock 同步。

详细说明

**对于S2MM通道：**之前在讲vdma配置的时候有一个Advanced选项，里面有Fsync Options选项，可选none，s2mm_fsync，s2mm_tuer，三种同步模式。
none就是只要vdma就绪，就立马准备接收数据，不需要同步信号。
s2mm_fsync，当选择此。模式时，vdma 模块会有一个s2mm_fsync引脚，一般情况下是把视频帧同步信号连到这上面，当检测到s2mm_fsync引脚有一个下降沿的时候，vdma正式进入传输状态。
s2mm_tuser，这个信号和s2mm_fsync这个信号类似，但他是在stream协议里面的，vdma检测到s2mm_tuser拉高以后（tuser只在一帧数据的第一个像素位置拉高），正式进入传输状态
**对于MM2S通道:**同样在vdma配置的Advanced选项里面有 none，mm2s_fsync两种选择模式。
none不需要同步信号，只要axis_mm2s通道的tready拉高，就开始从ddr读取数据进行传输，选择这种模式一般主要是把ddr里面的数据读到pl里面进行处理，而不是转成视频
mm2s_fsync，选择此同步模式，一般是把ddr的数据转成视频数据，注意，这里重点讲这个同步模式，当vdma的读通道选择此同步模式的时候，vdma模块会有一个mm2s_fsync信号，这个信号在读操作中非常重要。当vdma寄存器配置完成并开启传输，mm2s通道进入等待过程，一直等到mm2s引脚信号出现一个下降沿，这时候vdma启动读操作，会从ddr预读一些数据到内部linebuffer，等到axis_mm2s通道的tready信号拉高，数据就开始传输，进入axis2video模块的fifo，当axis2video内部fifo满了以后，会拉低tready，这时候就会反馈到vdma，暂停读操作，一直等到axis2video模块的视频时序输入数据有效信号，这时候视频开始输出，axis2video内部fifo数据减少，axis_mm2s通道开始恢复传输，继续从vdma读出数据，vdma再通过axi总线从ddr读取数据，如此反复，完成ddr数据到video数据的转换

这段文本描述了与 S2MM（Stream-to-Memory-Mapped）数据重新对齐引擎有关的选项和设置。

允许非对齐传输
Allow Unaligned Transfers: 启用或禁用 S2MM 数据重新对齐引擎。

• 启用时：数据重新对齐引擎将被激活，允许在 S2MM 内存映射数据路径上进行到字节（8位）级别的数据重新对齐。
• 禁用时：起始地址必须与写内存映射数据宽度的字节数对齐。此外，水平尺寸和跨距也必须是写内存映射数据宽度字节数的倍数。

示例
例如，如果读内存映射数据宽度 = 32，数据将在以下字偏移（32位偏移）处对齐：0x0、0x4、0x8、0xC 等。水平尺寸是 0x4、0x8、0xC 等。跨距是 0x4、0x8、0xC 等。

重要说明
如果在“允许非对齐传输”未选中的情况下，有一个非对齐的起始地址、HSize（水平尺寸）和/或跨距，将会导致未定义的行为。

数据重新对齐引擎仅支持 64 位及以下的 AXI4-Stream 数据宽度设置，当传入数据宽度超过64，无法启用非对其传输。
