stm32用I2C实现温度显示

最新推荐文章于 2024-12-15 16:42:24 发布

原创最新推荐文章于 2024-12-15 16:42:24 发布 · 306 阅读

CC 4.0 BY-SA版权

文章标签：

本文介绍了如何使用STM32通过I2C协议实现温度显示。首先讲解了I2C物理层的特点，如双向数据线、独立设备地址、上拉电阻等，并提到了I2C的三种传输模式。接着，详细阐述了协议层的内容，包括起始和停止信号、数据有效性的定义。最后，展示了实现程序的主要代码，并总结了实验的意义。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LxBSfZqA-1637849037986)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211125212301169.png)]$

它的物理层有如下特点：

(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线

中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。

(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线

(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。

(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之

间的访问。

(4) 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空

闲，都输出高阻态时，由上拉电阻把总线拉成高电平。

(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用

总线。

(6) 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式

下可达 3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式。

(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

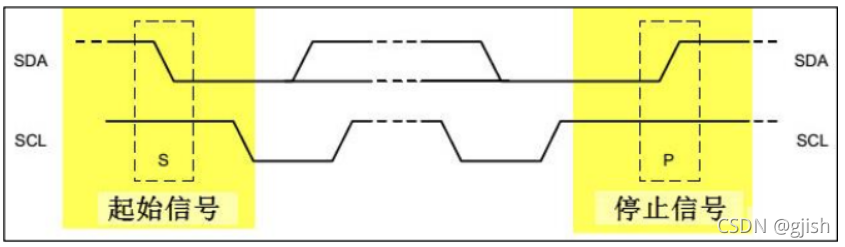

I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地

址广播等环节。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-J5ryD20w-1637849037990)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211125212447202.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5BVLnEhZ-1637849037996)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211125212655317.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EP5VYTjE-1637849037997)(C:\Users\无\AppData\Roaming\Typora\typora-user-images\image-20211125212719703.png)]$

这里是main函数的程序

int main(void)
{
delay_init();
uart_init(115200);
IIC_Init();
while(1)
{
printf(“温度湿度显示”);
read_AHT20_once();
delay_ms(1500);
}
}

在这里插入图片描述

这次实验熟悉了I2C协议通信的一些基本知识。
