Ellisys 工具

本地使用的Ellisys vanguard 版本。对应的软件下载地址Ellisys vanguard download
是需要填写公司信息，软件本身是免费的。注意如果别人有现成的安装包，在用U盘拷贝的时候一定要注意是否拷贝完整（在Ubuntu下拷贝，进度显示已经完成，但是退出的时候会报错。这种就是没有拷贝完成）。不完整的安装包在安装过程中会提示缺少文件。所以最好是自己下载。

获取操作手册

在安装好软件后，电子快捷栏靠右侧的紫色书本小图标，获取操作手册。也可以通过网址获取，但是网站上的手册没有同步最新的vanguard，所以建议点击紫色书本小图标获取。
在这里插入图片描述

连接设备

  • 1 连接电源 & 打开软件

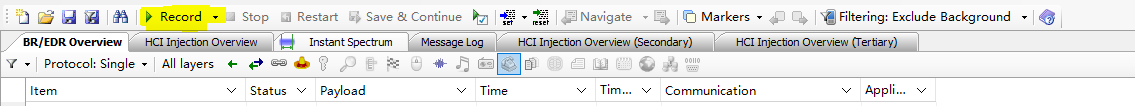

    在这里插入图片描述

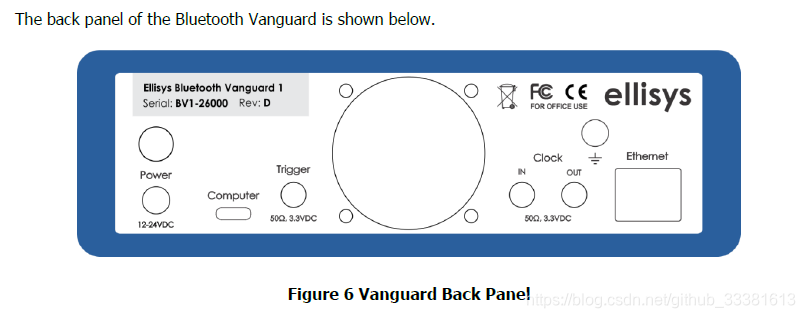

    现在电脑侧打开Ellisys软件，并通过Type-C 连接到 设别的Computer口。

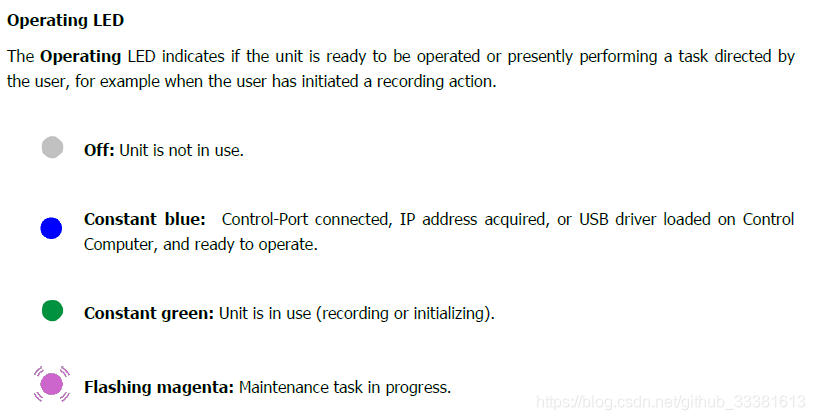

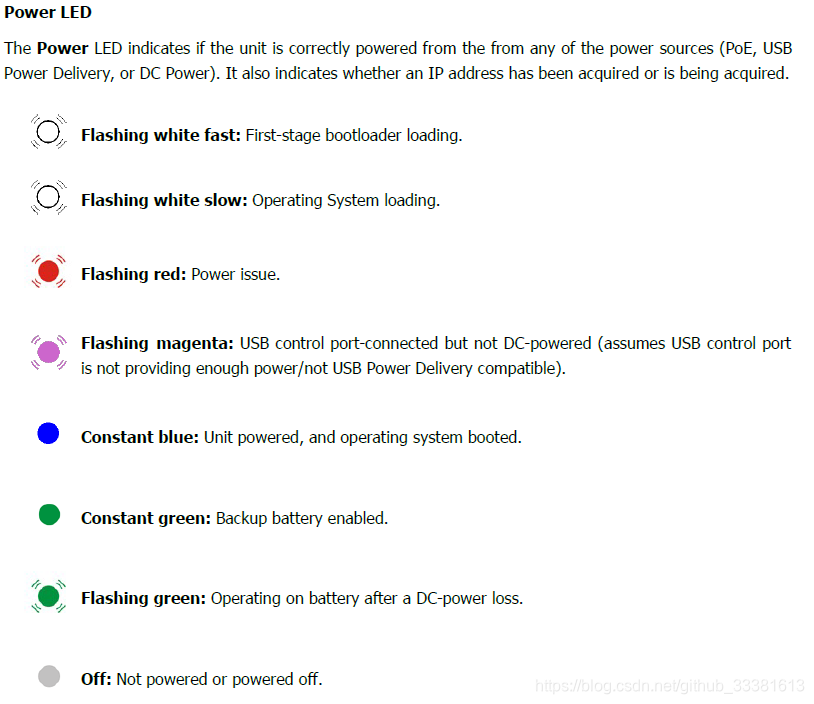

  • 2 判断是否正常
    在这里插入图片描述

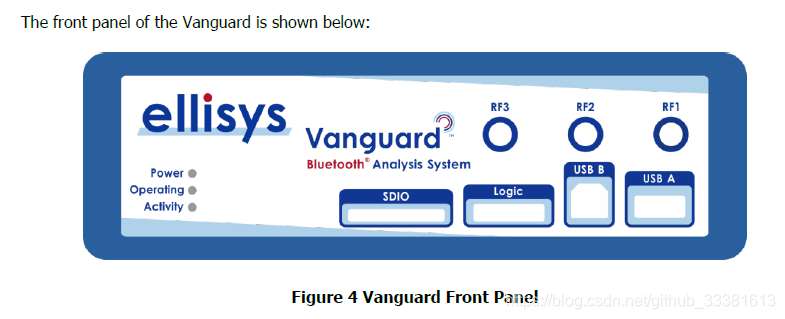

    RF1 & RF2 是用于捕获蓝牙空中包。

电源正常供电的
