Bluetooth OBEX&PBAP分析 (1)-协议

leoStack leoStack 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 800+累计阅读 850平均单平台 已同步平台 优快云 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄11年
关注
原创 最新推荐文章于 2026-03-22 21:13:00 发布 850 阅读 AI 写同款· GEO 优化 ›
Ubuntu蓝牙Bluetooth命令行连接发送文件完整流程 1.确保bluez已安装好 2.查看当前蓝牙阻塞状态 如果上面阻塞状态为yes,表示蓝牙关闭,则需要unblock打开蓝牙： 3.执行bluetoothctl 4.扫描其他蓝牙设备 5.配对指定的蓝牙设备 6.如果没有安装bluez-tools则需要安装 使用bt-obex发送文件： 命令行监听接收则可以先执行命令：... 阅读详情

OBEX 交互

交互协议格式

在这里插入图片描述

opcode （1 Byte）

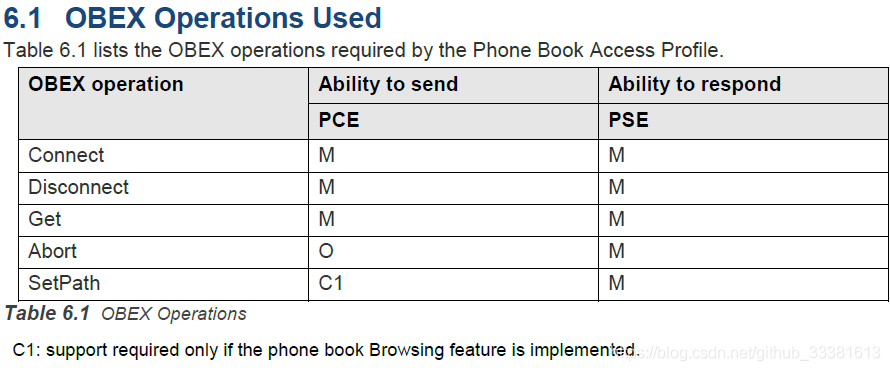

PBAP 支持的操作如下：
支持的opcode
其对应的值如下：

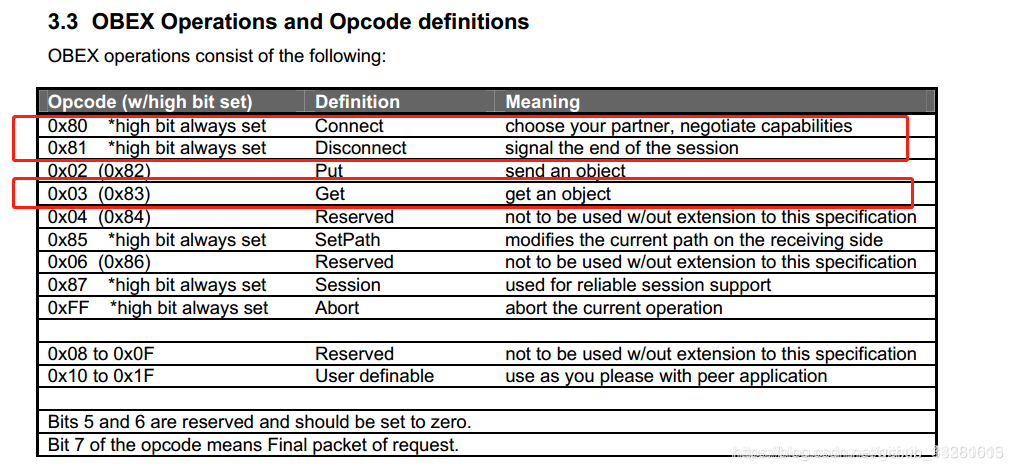

opcode定义

Length (2 Bytes)

长度，感觉不需要多余的解释

Headers

这个比较重要，一条交互协议可能包含多个header。

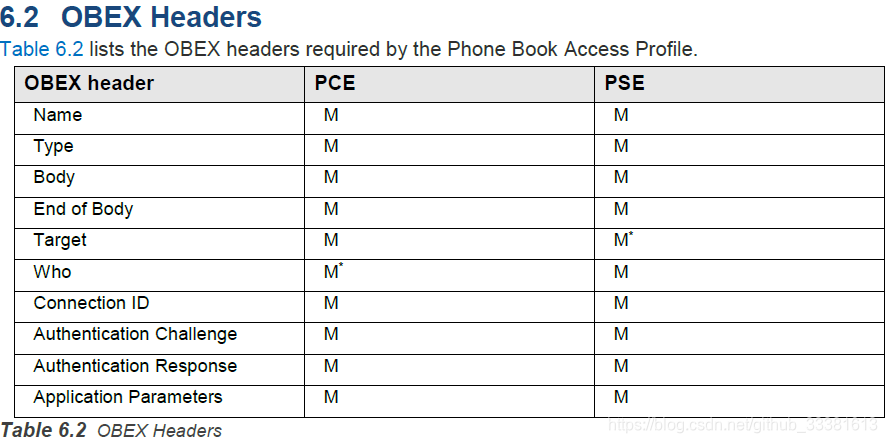

支持的header

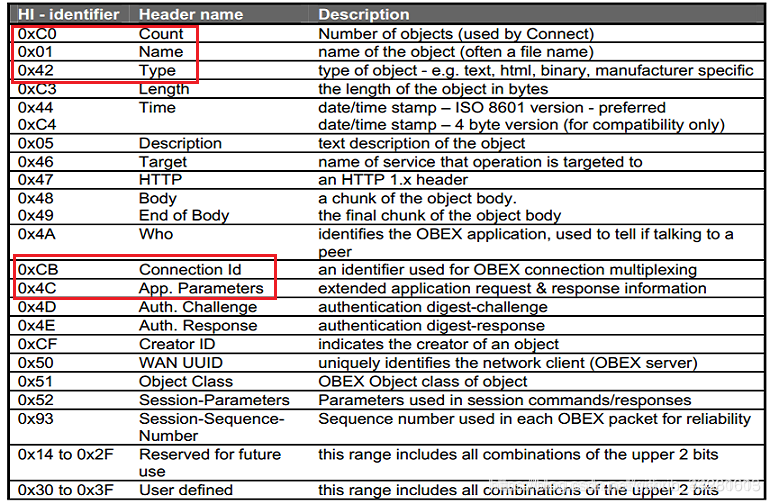

header对应值
表示基于OBEX的上层应用协议在请求或响应包中传递的附加信息，也是由一系列连续的Tag-Length-Value构造组成：
Tag-Length-Value
支持的属性header

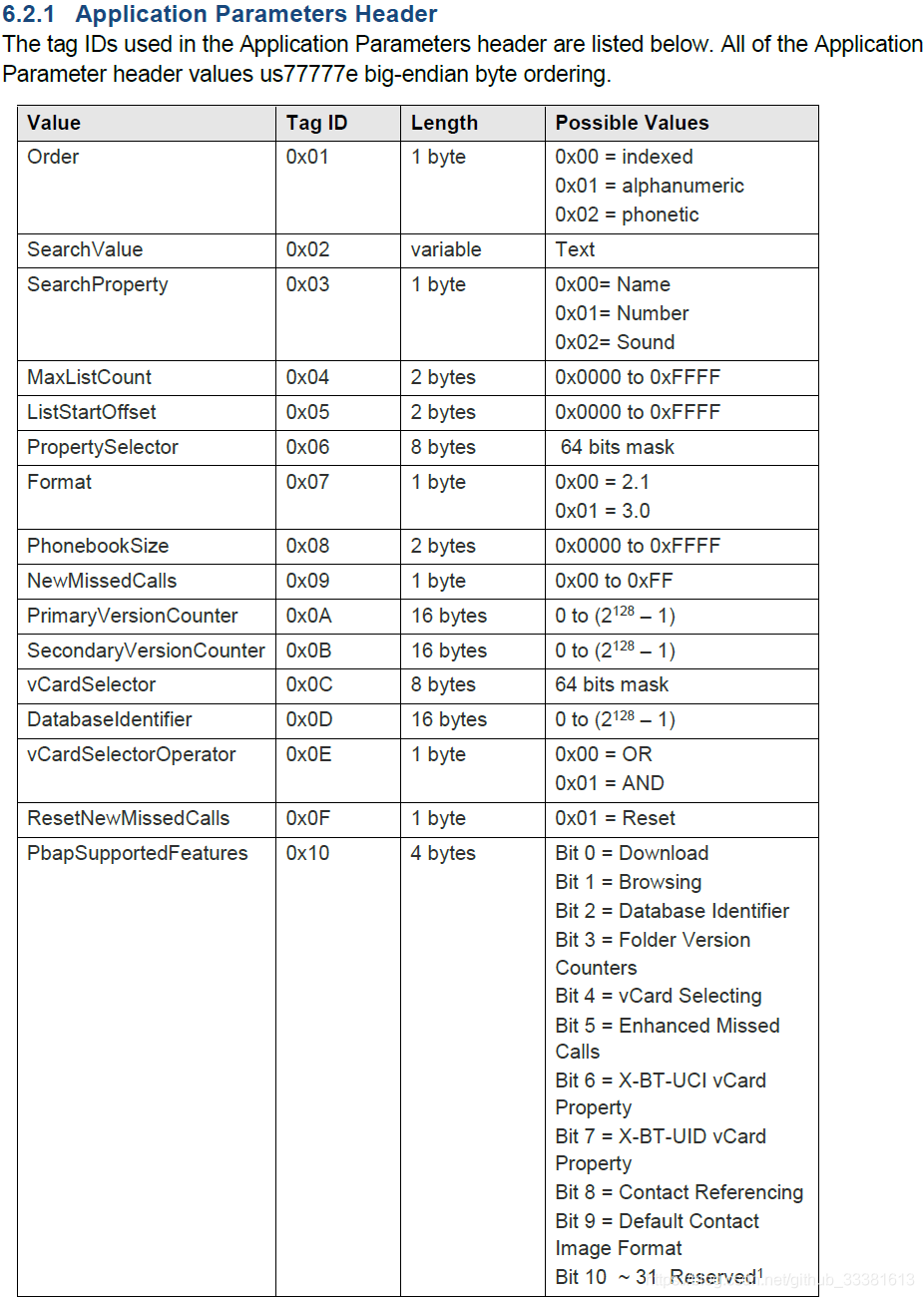

Application parameter header

其中PropertySelector64位的数据组成，所以每一位都代表了一种属性，如果PCE请求的电话簿需要包含对应的数据，就将该数据对应在PropertySelector的二进制位设置为true（1）。具体每一位的含义见下图：

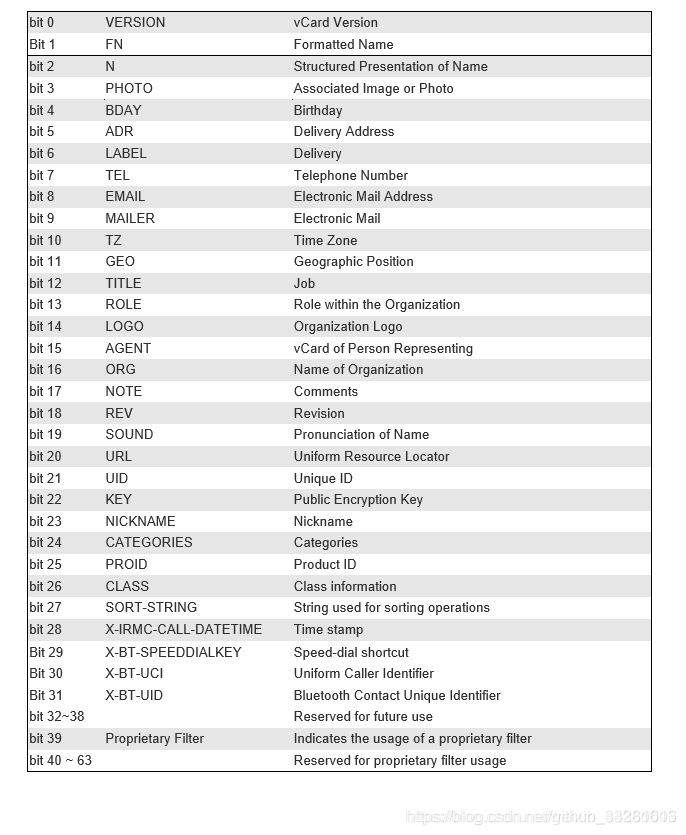

Property Selector

三种常见Opcode

Connect

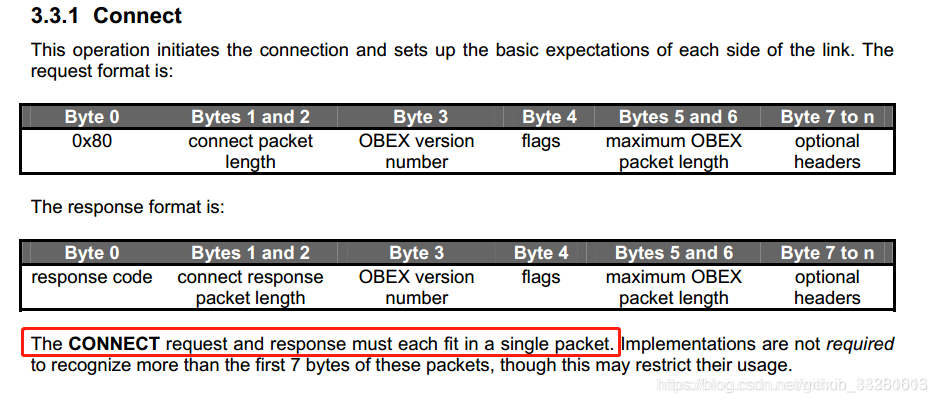

opcode_connect

  • OBEX version number：已编码的OBEX协议版本，当前默认为1.0，这个和OBEX协议没有必然相同的关系。
  • flags：连接的标志，默认为 0。
  • maximum OBEX packet length：OBEX数据传输的最大包长，连接两方协议确定。

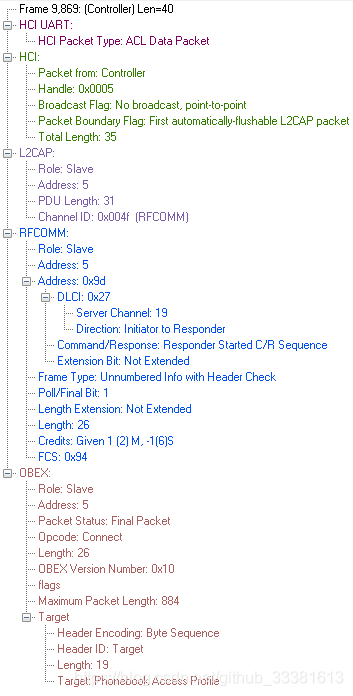

Frontline 截图
  • request
    在这里插入图片描述

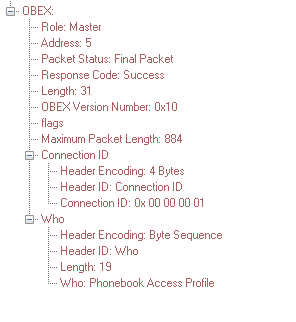

  • response
    在这里插入图片描述
Get

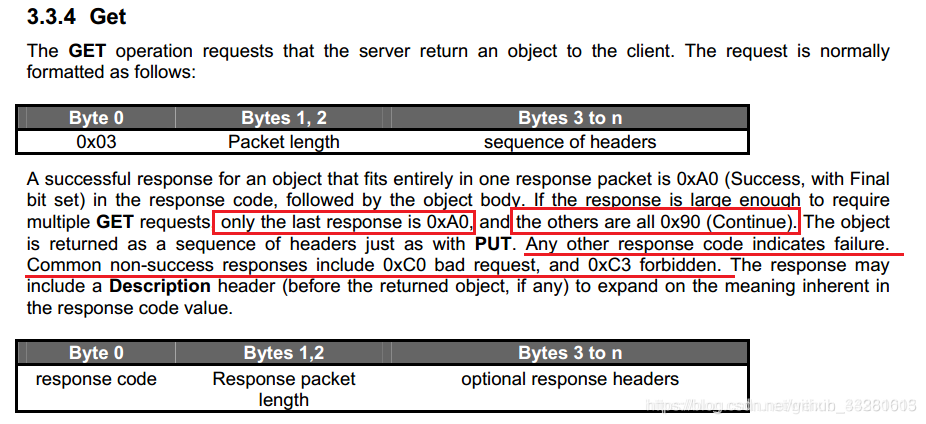

在这里插入图片描述

Frontline 截图

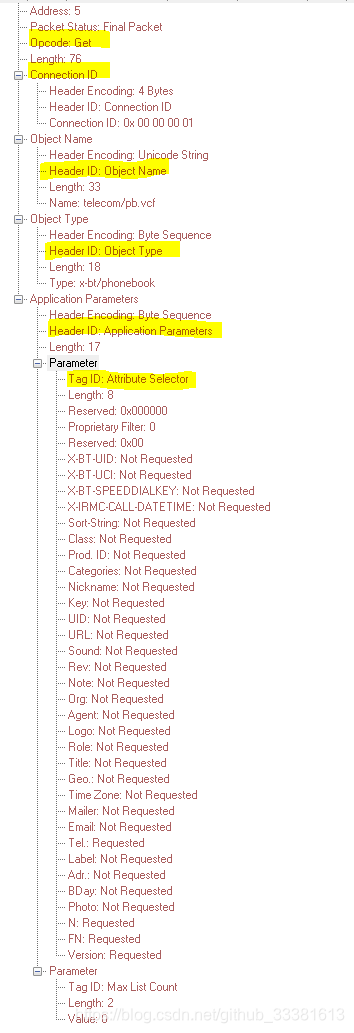

  • Request
    Get 数据格式

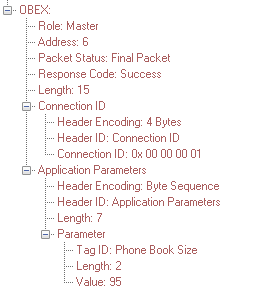

  • Response
    在这里插入图片描述

Disconnect

在这里插入图片描述
