一、抗锯齿概念

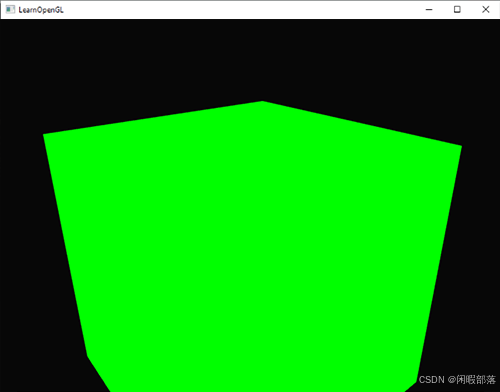

在你的渲染大冒险中，你可能会遇到模型边缘有锯齿的问题。锯齿边(Jagged Edge)出现的原因是由顶点数据像素化之后成为片段的方式所引起的。下面是一个简单的立方体，它体现了锯齿边的效果：
也许不是立即可见的，如果你更近的看看立方体的边，你就会发现锯齿了。如果我们放大就会看到下面的情境：
这当然不是我们在最终版本的应用里想要的效果。这个效果，很明显能看到边是由像素所构成的，这种现象叫做走样(Aliasing)。有很多技术能够减少走样，产生更平滑的边缘，这些技术叫做抗锯齿技术(Anti-aliasing，也被称为反走样技术)。
首先，我们有一个叫做超级采样抗锯齿技术(Super Sample Anti-aliasing, SSAA)，它暂时使用一个更高的解析度（以超级采样方式）来渲染场景，当视频输出在帧缓冲中被更新时，解析度便降回原来的普通解析度。这个额外的解析度被用来防止锯齿边。虽然它确实为我们提供了一种解决走样问题的方案，但却由于必须绘制比平时更多的片段而降低了性能。所以这个技术只流行了一段时间。
这个技术的基础上诞生了更为现代的技术，叫做多采样抗锯齿(Multisample Anti-aliasing)或叫MSAA，虽然它借用了SSAA的理念，但却以更加高效的方式实现了它。这节教程我们会展开讨论这个MSAA技术，它是OpenGL内建的。
二、多重采样
为了理解什么是多重采样(Multisampling)，以及它是如何解决锯齿问题的，我们先要更深入了解一个OpenGL光栅化的工作方式。
光栅化是你的最终的经处理的顶点和片段着色器之间的所有算法和处理的集合。光栅化将属于一个基本图形的所有顶点转化为一系列片段。顶点坐标理论上可以含有任何坐标，但片段却不是这样，这是因为它们与你的窗口的解析度有关。几乎永远都不会有顶点坐标和片段的一对一映射，所以光栅化必须以某种方式决定每个特定顶点最终结束于哪个片段/屏幕坐标上。

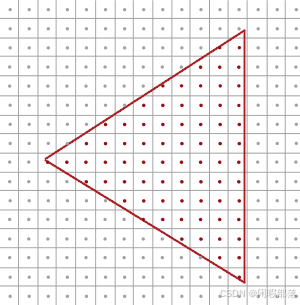

这里我们看到一个屏幕像素网格，每个像素中心包含一个采样点（sample point），它被用来决定一个像素是否被三角形所覆盖。红色的采样点如果被三角形覆盖，那么就会为这个被覆盖像（屏幕）素生成一个片段。即使三角形覆盖了部分屏幕像素，但是采样点没被覆盖，这个像素仍然不会受到任何片段着色器影响到。

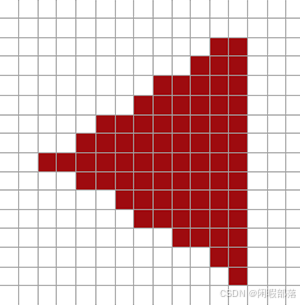

你可能已经明白走样的原因来自何处了。三角形渲染后的版本最后在你的屏幕上是这样的：
由于屏幕像素总量的限制，有些边上的像素能被渲染出来，而有些则不会。结果就是我们渲染出的基本图形的非光滑边缘产生了上图的锯齿边。

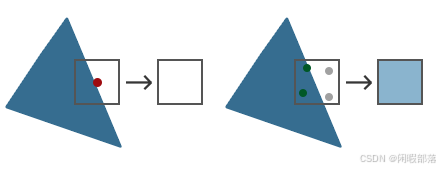

多采样所做的正是不再使用单一采样点来决定三角形的覆盖范围，而是采用多个采样点。我们不再使用每个像素中心的采样点，取而代之的是4个子样本（subsample），用它们来决定像素的覆盖率。这意味着颜色缓冲的大小也由于每个像素的子样本的增加而增加了。
采样点的数量是任意的，更多的采样点能带来更精确的覆盖率。
多采样开始变得有趣了。2个子样本被三角覆盖，下一步是决定这个像素的颜色。我们原来猜测，我们会为每个被覆盖的子样本运行片段着色器，然后对每个像素的子样本的颜色进行平均化。例子的那种情况，我们在插值的顶点数据的每个子样本上运行片段着色器，然后将这些采样点的最终颜色储存起来。幸好，它不是这么运作的，因为这等于说我们必须运行更多的片段着色器，会明显降低性能。
MSAA的真正工作方式是，每个像素只运行一次片段着色器，无论多少子样本被三角形所覆盖。片段着色器运行着插值到像素中心的顶点数据，最后颜色被储存近每个被覆盖的子样本中，每个像素的所有颜色接着将平均化，每个像素最终有了一个唯一颜色。在前面的图片中4个样本中只有2个被覆盖，像素的颜色将以三角形的颜色进行平均化，颜色同时也被储存到其他2个采样点，最后生成的是一种浅蓝色。

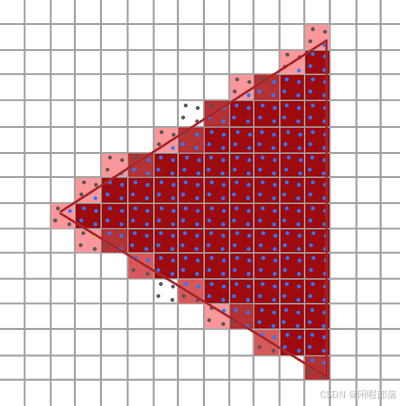

结果是，颜色缓冲中所有基本图形的边都生成了更加平滑的样式。让我们看看当再次决定前面的三角形
