Cesium进阶教程（3）后处理绘制图形

Cesium后处理绘制图形技术解析

原创于 2025-12-04 11:22:31 发布 · 387 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#WebGIS #cesium #GIS开发

免费领取更多GIS开发学习资料点击这里

往期内容：

Cesium进阶教程（1）customShader的使用

Cesium进阶教程（2）线性高度雾

基础理论

后期处理Post Processing

概念

在计算机图形学和图像处理领域，后期处理（Post Processing）是指对生成的图像或视频进行进一步处理、增强或修改的过程，以改善视觉效果或实现特定的艺术目标。

它通常发生在图像或视频生成后的阶段。

包含哪些操作

视觉增强 (调整颜色、对比度、饱和度)
错误修正（P 图，去除噪点、减少图像模糊或消除色彩偏差来纠正图像中的问题）
特效添加 (模糊、景深、光晕、色调映射)
艺术创作（滤镜、调整色彩和形态）
细节增强（锐化、增加局部对比度）
格式转换 (将图像或视频转换为不同的格式或尺寸，以适应不同的应用和平台要求)

cesium中使用后处理

cesium中封装了几个核心类，专门用于后处理的效果，其中我们着重需要了解PostProcessStage和

PostProcessStageLibary这两个类

PostProcessStage

根据当前场景渲染输出的纹理（或者紧随上一个 Post Processing 后期处理阶段），来进行一个（新）的 Post Processing 后期处理。

可以将整个cesium场景想象为一块大的画布，后处理允许我们在这个大画布上使用shader去自己完成一些效果

比如，我们可以让整个场景变得更亮一些

我们使用PostProcessStage这个api，可以自定义后处理效果

简单介绍一下cesium中对于glsl的编译环境

在后处理中，cesium会为我们提供colorTexture，当前视图的图片资源

v_textureCoordinates，当前渲染的像素坐标

iTime，一个随帧数不断增大的值

// Simple stage to change the color
const fs =`
    uniform sampler2D colorTexture;
		uniform sampler2D depthTexture;
    varying vec2 v_textureCoordinates;
    uniform float scale;
    uniform vec3 offset;
    void main() {
        vec4 color = texture2D(colorTexture, v_textureCoordinates);
        gl_FragColor = vec4(color.rgb * scale + offset, 1.0);
    }`;

colorTexture

颜色纹理图，即场景渲染的结果，或者上一个后处理的结果（如果使用postProcessStageComposite的话）。

depthTexture

深度纹理图，即场景深度图，存储了每个像素的深度（可以还原为像素到相机的距离）

v_textureCoordinates

纹理坐标，纹理坐标的范围为(0,0)-(1,1)

一般会使用颜色采样器，从颜色纹理中获取到当前场景的颜色

texture2D(colorTexture, v_textureCoordinates);

还可以通过深度纹理，获取到像素到相机的距离

float getDistance(sampler2D depthTexture, vec2 texCoords)
{
	float depth = czm_unpackDepth(texture(depthTexture, texCoords));
	vec4 eyeCoordinate = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
	return -eyeCoordinate.z / eyeCoordinate.w;
}

现在分析一下Cesium中获取片元到相机距离的思路

使用czm_unpackDepth将打包的深度值转为原始的浮点深度值
czm_windowToEyeCoordinates能够将屏幕像素坐标结合深度值转为相机坐标系下的坐标
由于相机坐标系是左手坐标系，最终结果需要取反，其中w是齐次坐标，在透视投影中，w分量通常表示深度信息，w分量越大，看起来越小，所以这里为了得到准确的坐标值，需要使用齐次坐标到笛卡尔坐标的转换公式，这样得到的坐标信息能够正确反映深度和位置

eyeCoordinate.xyz / eyeCoordinate.w

上一节中我们知道如何通过深度图获取深度值，并且将其转为了眼睛坐标，Cesium还提供了czm_inverseView这个内置函数，将眼睛坐标转到世界坐标

vec3 getWorldCoordinate(sampler2D depthTexture, vec2 texCoords)
{
	  float depth =czm_unpackDepth(texture(depthTexture, v_textureCoordinates));
    vec4 eyeCoordinate4 = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
    vec3 eyeCoordinate3 = eyeCoordinate4.xyz/eyeCoordinate4.w;
    vec4 worldCoordinate4 = czm_inverseView * vec4(eyeCoordinate3,1.) ;
    vec3 worldCoordinate = worldCoordinate4.xyz / worldCoordinate4.w;
	  return worldCoordinate;
}

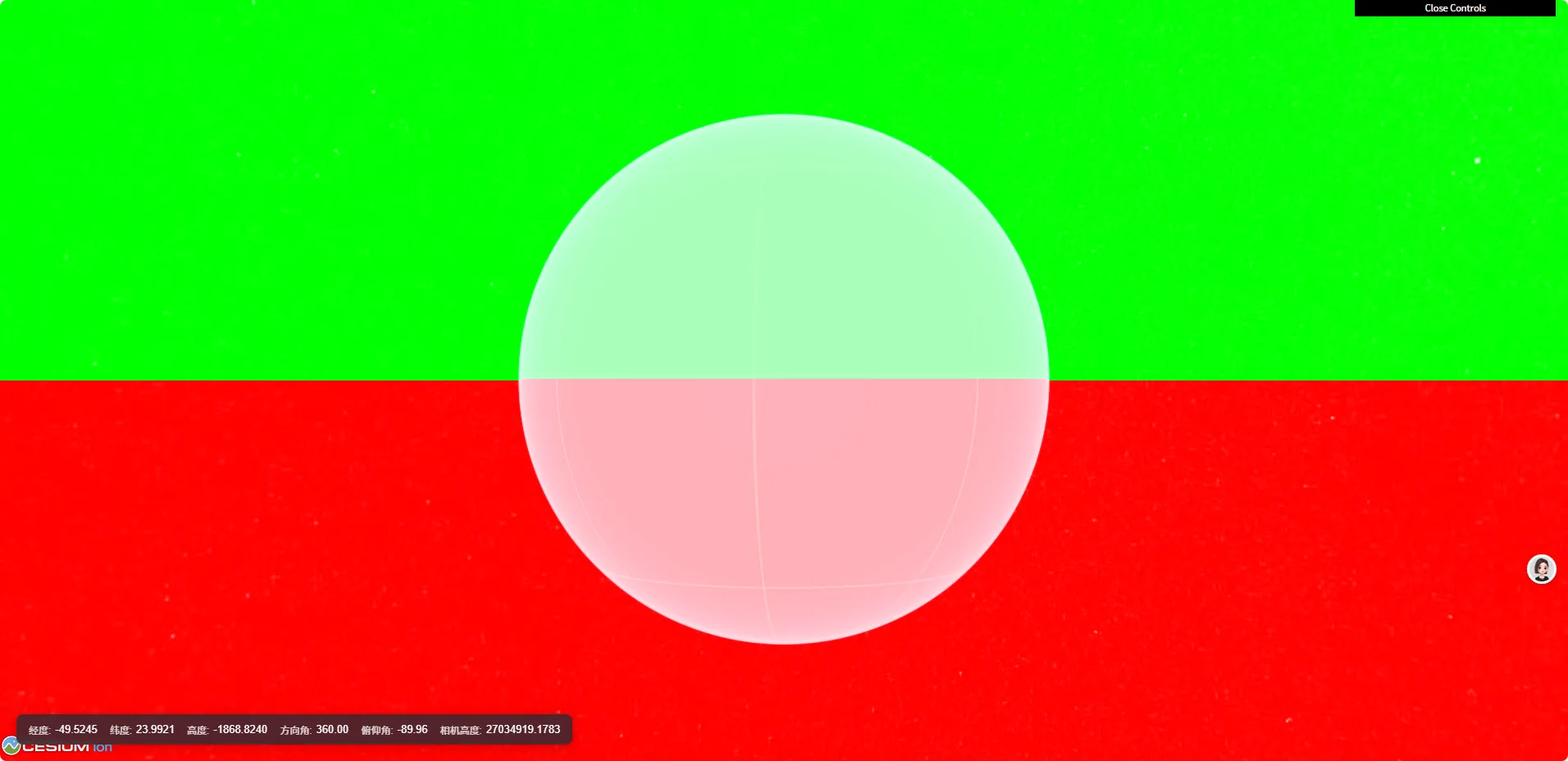

我们可以用代码验证一下

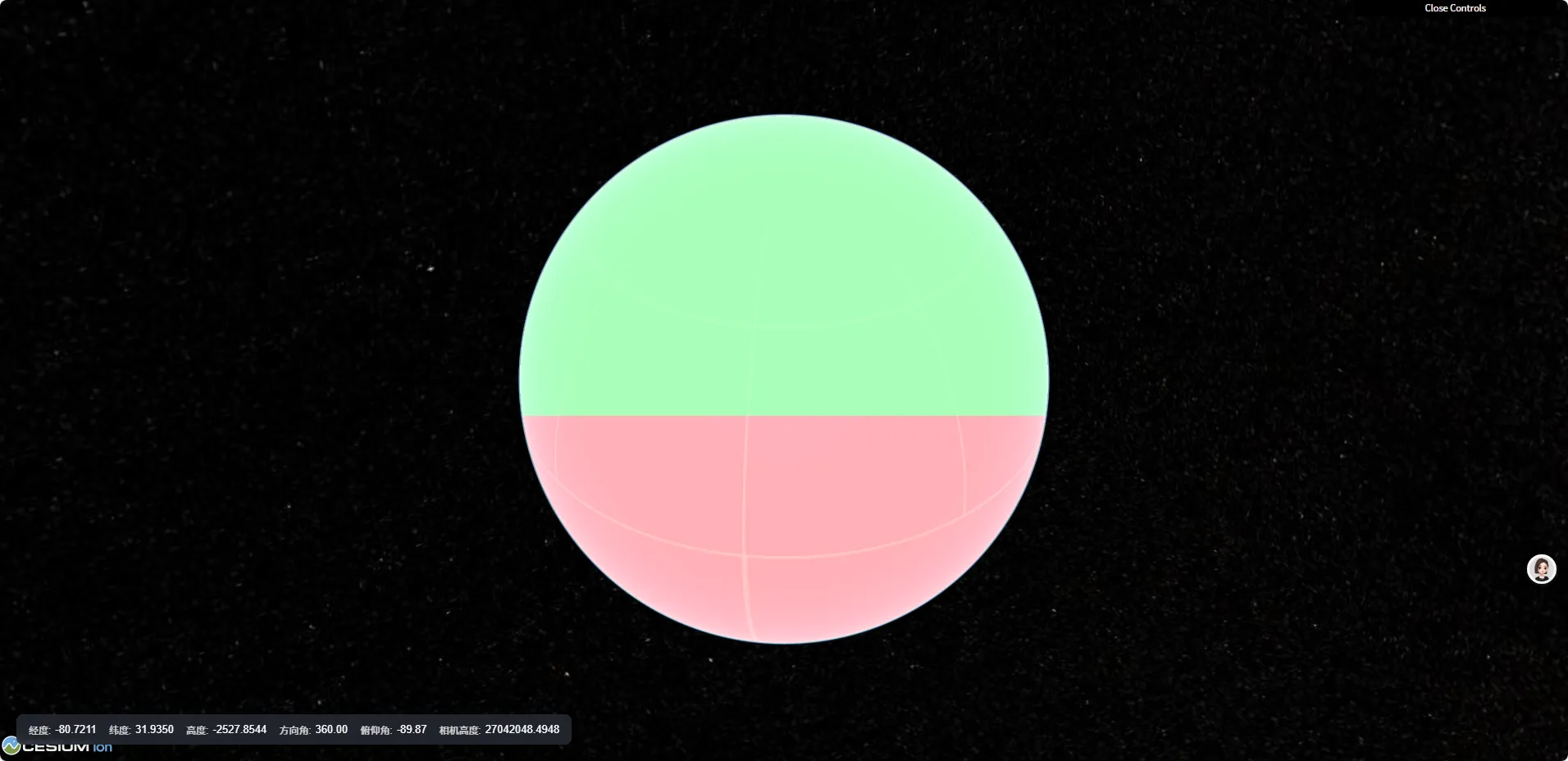

限制后处理范围为地球

深度值如果>1的话，说明片元不在地球上

uniform sampler2D colorTexture;
uniform sampler2D depthTexture;
varying vec2 v_textureCoordinates;
void main(void) {
    gl_FragColor = texture2D(colorTexture, v_textureCoordinates);
    float depth = czm_unpackDepth(texture2D(depthTexture, v_textureCoordinates));
    vec4 eyeCoordinate4 = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
    vec3 eyeCoordinate3 = eyeCoordinate4.xyz / eyeCoordinate4.w;
    vec4 worldCoordinate4 = czm_inverseView * vec4(eyeCoordinate3, 1.);
    vec3 worldCoordinate = worldCoordinate4.xyz / worldCoordinate4.w;
    if(depth>=1.0){
        return;
    }
    if(worldCoordinate.z < 0.) {
        gl_FragColor.r = 1.;
    } else {
        gl_FragColor.g = 1.;
    }
}

我们可以通过shader中的一个概念，有向距离场SDF来规定后处理的范围

SDF函数，中文译作“符号距离函数”，它用于描述这么一个函数：它将空间里的一个位置作为输入，并返回该位置到给定形状的距离，它的前面还有个“符号”，是因为在形状外的距离为正数（“+”号），在形状内的距离为负数（“-”号），边界处的值恰好为 0。

图形学大咖 Inigo Quilez（后文简称 iq）的博客上有篇文章把常用的2D图形的SDF函数都列了出来，如果有需要可以随时查阅，点我直达文章

也就是说，想要在shader中绘制图形，我们只需要得到一个sdf函数，然后通过片元到中心点的距离，就可以判断哪些片元是在图形内的，哪些片元是不在的

可以看一下这个shaderToy案例，理解sdf函数的意义：https://www.shadertoy.com/view/XsjGDt

在本例中，和shaderToy中的区别就在于坐标，shaderToy中是平面的，所以通过uv坐标结合center来判断图形

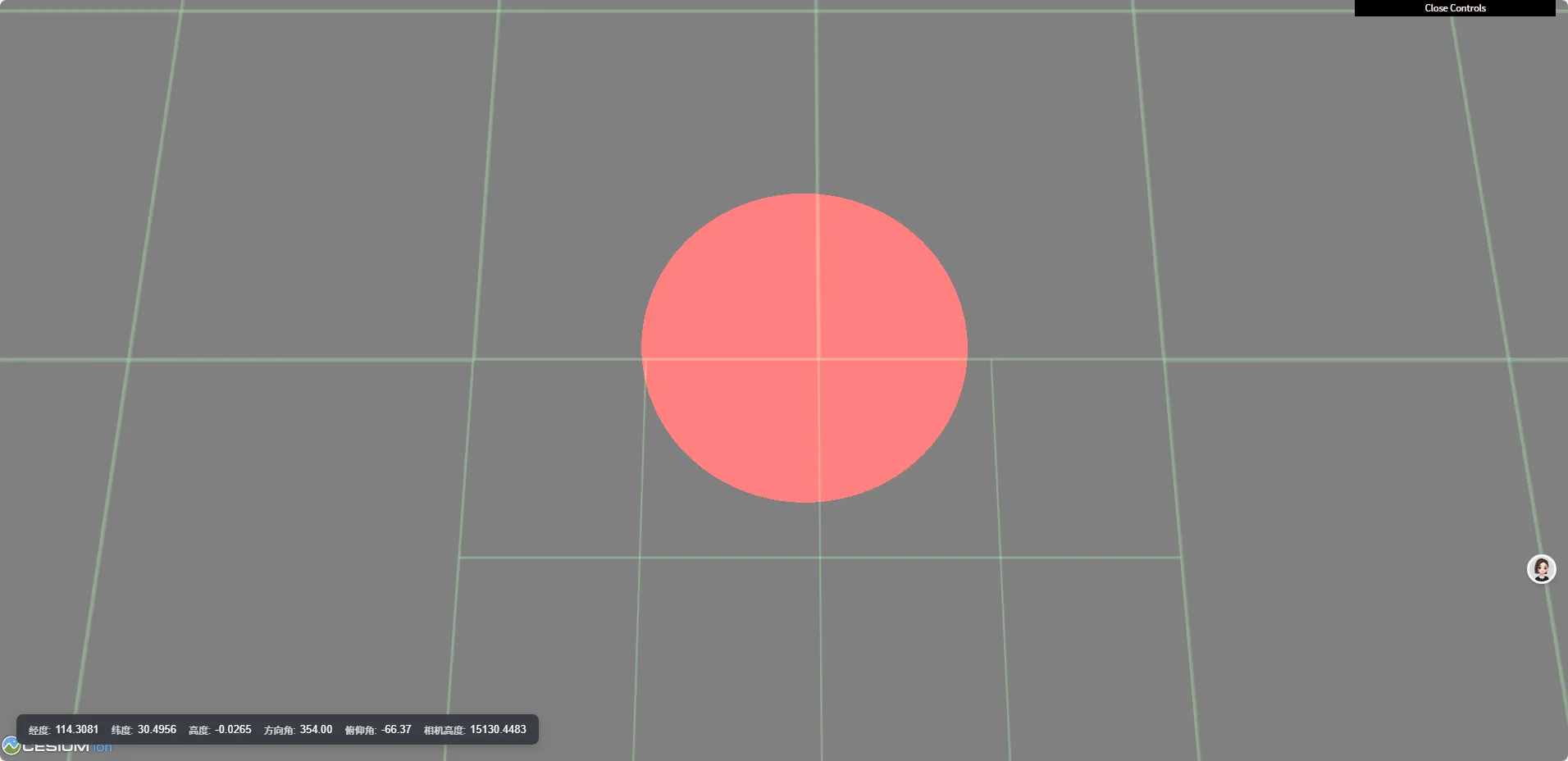

本例中，我们可以通过uniform传入一个center（笛卡尔坐标），然后结合sdf函数，确定绘制范围

uniform sampler2D colorTexture;
uniform sampler2D depthTexture;
uniform vec3 center;
uniform float radius;
varying vec2 v_textureCoordinates;

float sdCircle(vec3 center, vec3 worldCoordinate, float r) {
    // distance可以判断两个点之间的距离
    return distance(center, worldCoordinate) - r;
}

void main(void) {
    gl_FragColor = texture2D(colorTexture, v_textureCoordinates);
    float depth = czm_unpackDepth(texture2D(depthTexture, v_textureCoordinates));
    vec4 eyeCoordinate4 = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
    vec3 eyeCoordinate3 = eyeCoordinate4.xyz / eyeCoordinate4.w;
    vec4 worldCoordinate4 = czm_inverseView * vec4(eyeCoordinate3, 1.);
    vec3 worldCoordinate = worldCoordinate4.xyz / worldCoordinate4.w;
    float d = sdCircle(center, worldCoordinate, radius);
    if(d < 0.0) {
        gl_FragColor.r = 1.;
    }
}

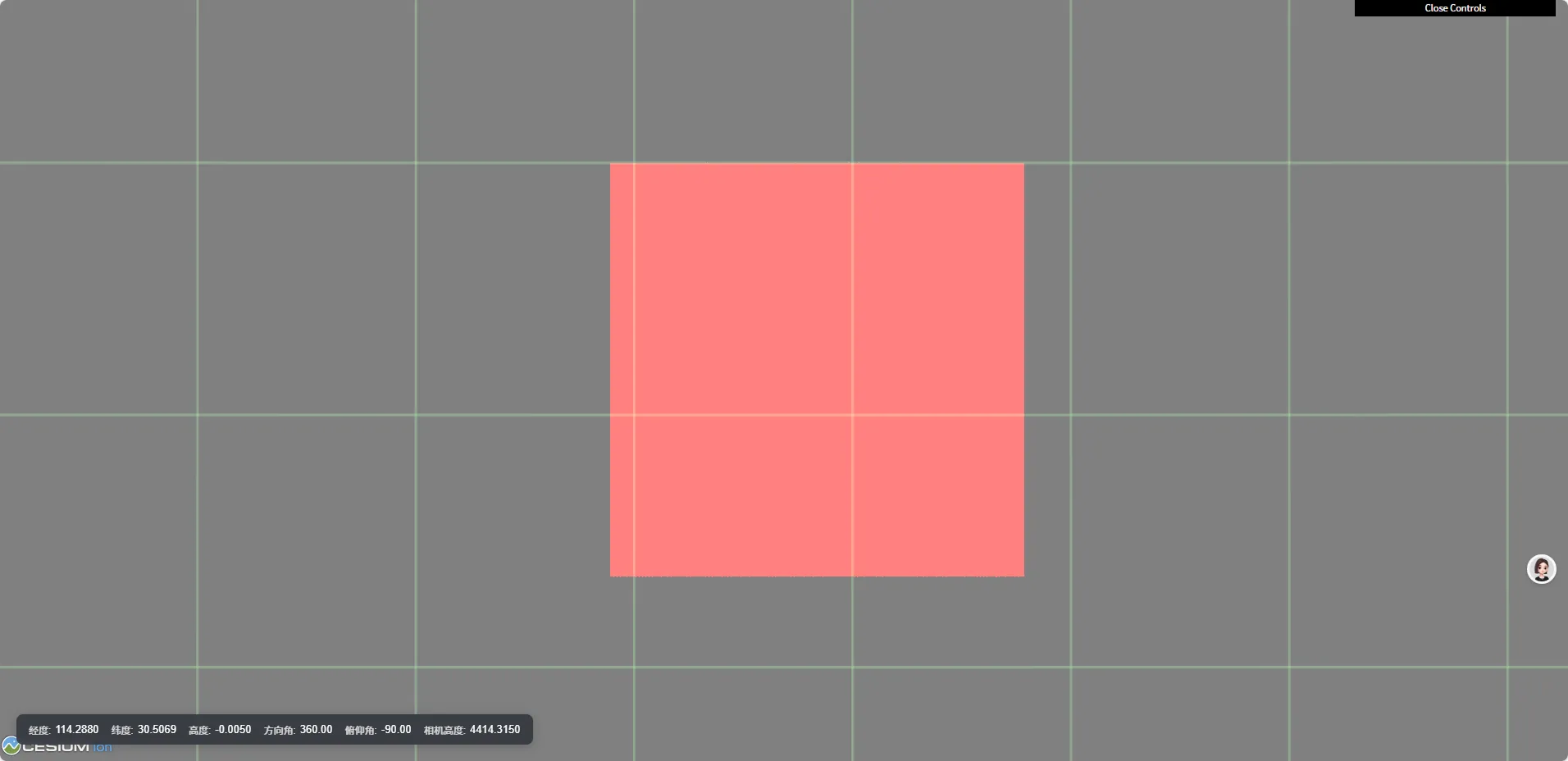

限制后处理范围为矩形

同理，我们可以从iq大神的博客中找到矩形的sdf函数

float sdBox(in vec2 p,in vec2 b)
{
    vec2 d=abs(p)-b;
    return length(max(d,0.))+min(max(d.x,d.y),0.);
}

这里注意，sdf函数传入的p是当前片元的二维坐标，但是我们这里只有世界坐标，所以我们需要基于中心点，将三维的笛卡尔坐标转到模型坐标系下，再将模型坐标进行俯视，转为二维平面坐标

// ------------------------画矩形------------------------
let m = Cesium.Transforms.eastNorthUpToFixedFrame(destination);
let inverse = Cesium.Matrix4.inverse(m, new Cesium.Matrix4());

将逆矩阵*世界坐标=模型坐标，取模型坐标的xy，得到平面坐标，调用sdf函数，判断距离，显示图形

uniform sampler2D colorTexture;
uniform sampler2D depthTexture;
uniform vec3 center;
uniform float radius;
uniform mat4 inverse;
varying vec2 v_textureCoordinates;

float sdBox(in vec2 p,in vec2 b)
{
    vec2 d=abs(p)-b;
    return length(max(d,0.))+min(max(d.x,d.y),0.);
}

void main(void) {
    gl_FragColor = texture2D(colorTexture, v_textureCoordinates);
    float depth = czm_unpackDepth(texture2D(depthTexture, v_textureCoordinates));
    vec4 eyeCoordinate4 = czm_windowToEyeCoordinates(gl_FragCoord.xy, depth);
    vec3 eyeCoordinate3 = eyeCoordinate4.xyz / eyeCoordinate4.w;
    vec4 worldCoordinate4 = czm_inverseView * vec4(eyeCoordinate3, 1.);
    vec3 worldCoordinate = worldCoordinate4.xyz / worldCoordinate4.w;
    // 由于shaderToy中的sdf都是二维基于uv坐标的，所以我们需要将世界坐标转到模型坐标，再转二维
    vec3 modelCoordinate = (inverse * vec4(worldCoordinate, 1.)).xyz;
    float d=sdBox(modelCoordinate.xy,vec2(1000.,1000.));
    if(d<0.){
        gl_FragColor.r=1.;
    }
}
