【Revit二次开发】RevitAPI布尔运算错误及解决方法

 Revit二次开发中经常会用到布尔运算，RevitAPI自带的BooleanOperationsUtils的Union（合并）、intersect（相交）、difference（相减）是其中的主要函数。

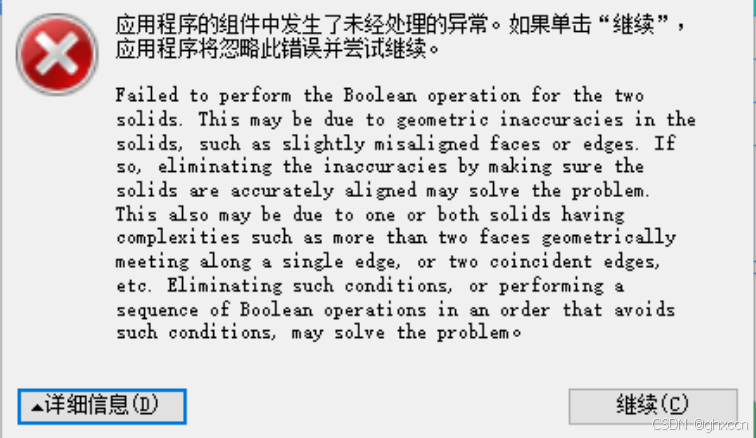

但是自Revit2017起，大量开发工程师都反馈这个布尔运算非常容易出错，只要处理的几何体出现一点细微问题，就会报错，导致程序崩溃。如下提示：

根据提示只能知道这是由于几何不精确引起的，但是没有进一步说明，也没有提示出问题的位置，令开发人员非常困惑。

笔者经过反复研究与测试，发现了一套方法可以解决此类问题，并提升了系统布尔运算的适用性。现将方法列出来供同样有需求的开发人员一起使用。

首先是这类错误的原因。错误提示中说得非常模糊，但是实际操作下来发现，基本都是由于进行布尔运算的两个实体存在着局部的点、线、面出现“伪重叠”。所谓“伪重叠”也就是看上去是在同一个位置，但是实际上在空间中存在着微小的距离。这个微小的距离，导致了布尔运算后形成的实体存在极小尺度的边线，而Revit不允许有小于0.7mm的线段，从而出错。

要解决这一问题，目前查阅大量资料没发现直接有效的解决方法。笔者目前发现了一种简单易行，略微影响精确度但是对于大部分场景都可以接受的方法。具体思路如下：

（1）两个几何体存在“伪重叠”，需要进行调整以消除伪重叠；

（2）修正几何体形状难度很大，很多几何体都有几十、几百个面，上千线条，要进行“伪重叠”部位分析并修正几乎不可能。所以笔者采用了微移动的方法，即整体旋转、平移或者两者结合的方法，对其中一个实体进行调整；

（3）调整后的结合体再进行布尔运算；

（4）如果出错，再重复第（2）步内容；

（5）输出处理后实体。

下面列举其中一种代码实现方式：

（1）修正布尔运算-并集

        /// <summary>
        /// 修正版布尔运算-并集
        /// </summary>
        /// <param name="solid1"></param>
        /// <param name="solid2"></param>
        /// <returns></returns>
        public static Solid CorrectUnion(Solid solid1, Solid solid2)
        {
            if (solid2 == null)
            {
                return solid1;
            }
            else if (solid1 == null)
            {
                return solid2;
            }
            double interationCount = 0;
            Solid solidTF = SolidUtils.Clone(solid2);
            while (interationCount <= 10)
            {
                try
                {
                    if (interationCount==0)
                    {
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solid2, BooleanOperationsType.Union);
                    }
                    else
                    {
                        Transform tf = Transform.CreateTranslation(new XYZ(0, 0, 10 * interationCount.toImperial()));
                        solidTF = SolidUtils.CreateTransformed(solidTF, tf);
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solidTF, BooleanOperationsType.Union);
                    }
                }
                catch (Exception)
                {
                    interationCount++;
                    continue;
                }
            }
            return null;
        }

（2）修正布尔运算-交集

        /// <summary>
        /// 修正版布尔运算-交集
        /// </summary>
        /// <param name="solid1"></param>
        /// <param name="solid2"></param>
        /// <returns></returns>
        public static Solid CorrectIntersect(Solid solid1, Solid solid2)
        {
            if (solid1==null||solid2==null)
            {
                return null;
            }
            double interationCount = 0;
            Solid solidTF = SolidUtils.Clone(solid2);
            while (interationCount <= 10)
            {
                try
                {
                    if (interationCount == 0)
                    {
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solid2, BooleanOperationsType.Intersect);
                    }
                    else
                    {
                        Transform tf = Transform.CreateTranslation(new XYZ(0, 0, 10 * interationCount.toImperial()));
                        solidTF = SolidUtils.CreateTransformed(solidTF, tf);
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solidTF, BooleanOperationsType.Intersect);
                    }
                }
                catch (Exception)
                {
                    interationCount++;
                    continue;
                }
            }
            return null;
        }

（3）修正布尔运算-差集

        /// <summary>
        /// 修正版布尔运算-差集
        /// </summary>
        /// <param name="solid1"></param>
        /// <param name="solid2"></param>
        /// <returns></returns>
        public static Solid CorrectDifference(Solid solid1, Solid solid2)
        {
            if (solid2==null)
            {
                return solid1;
            }
            else if (solid1==null)
            {
                return null;
            }
            double interationCount = 0;
            Solid solidTF = SolidUtils.Clone(solid2);
            while (interationCount<=10)
            {
                try
                {
                    if (interationCount == 0)
                    {
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solid2, BooleanOperationsType.Difference);
                    }
                    else
                    {
                        Transform tf = Transform.CreateTranslation(new XYZ(0, 0, 10 * interationCount.toImperial()));
                        solidTF = SolidUtils.CreateTransformed(solidTF, tf);
                        return BooleanOperationsUtils.ExecuteBooleanOperation(solid1, solidTF, BooleanOperationsType.Difference);
                    }
                }
                catch (Exception)
                {
                    interationCount++;
                    continue;
                }
            }
            return null;
        }

目前笔者在项目中使用修正版的布尔运算，效果比较好，基本解决了API原版布尔运算容易报错的问题，希望也能解决大家的难点。
