MGRE综合实验

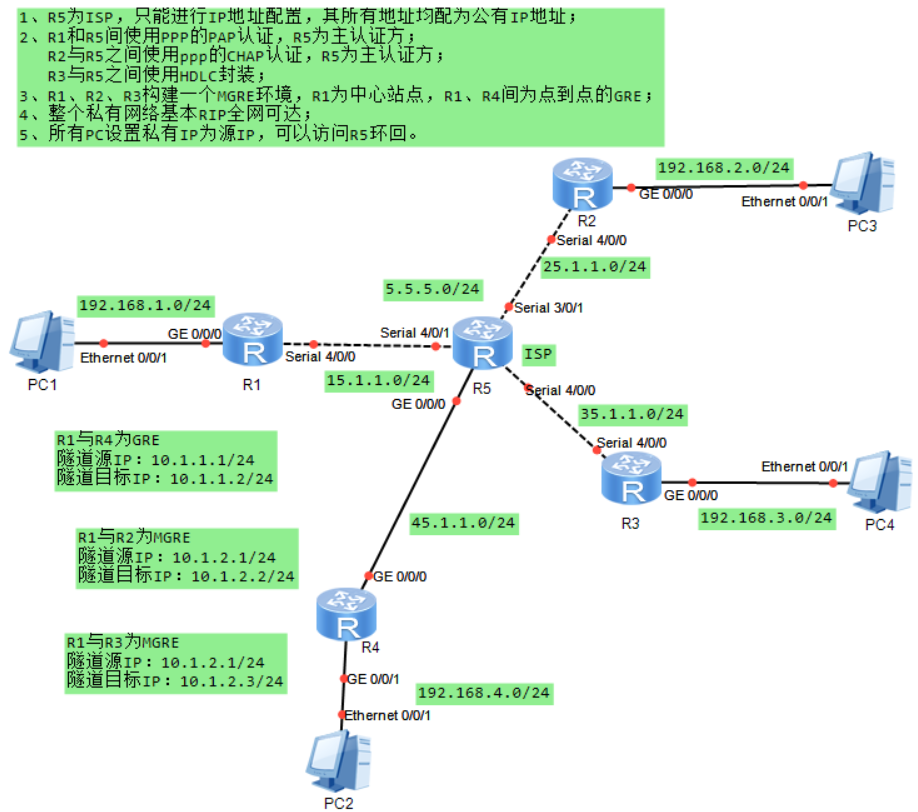

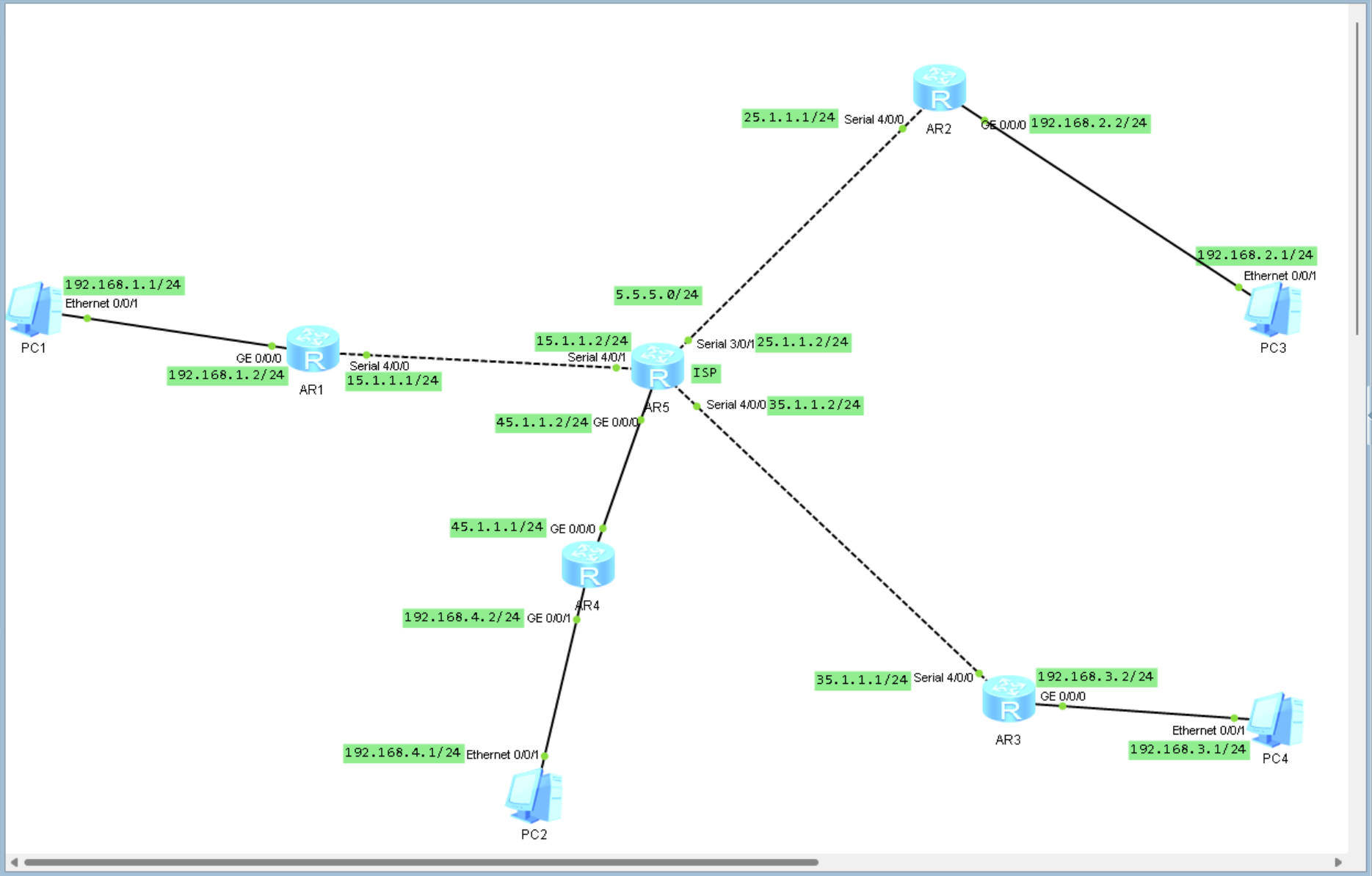

一、实验拓扑

二、实验需求

图一绿字。

三、实验思路

1、通过划分好的网段，给各路由器和PC配置IP地址。

2、于R1和R5之间使用PPP的PAP认证，将R5配置为主认证方。

3、 于R2和R5之间使用PPP的CHAP认证，将R5配置为主认证方。

4、R3与R5之间使用HDLC封装。

5、R1、R2、R3之间建立MGRE环境，且将R1配置为中心站点，R2、R3配置为分支站点。

6、在私网配置rip。

7、设置PC的私有IP为源IP，并可访问R5的环回。

四、实验步骤

1、给所有路由器和PC配置IP地址

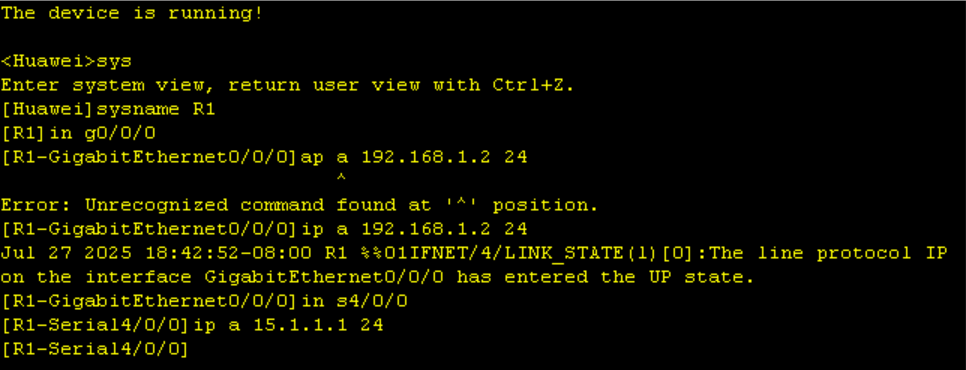

R1：

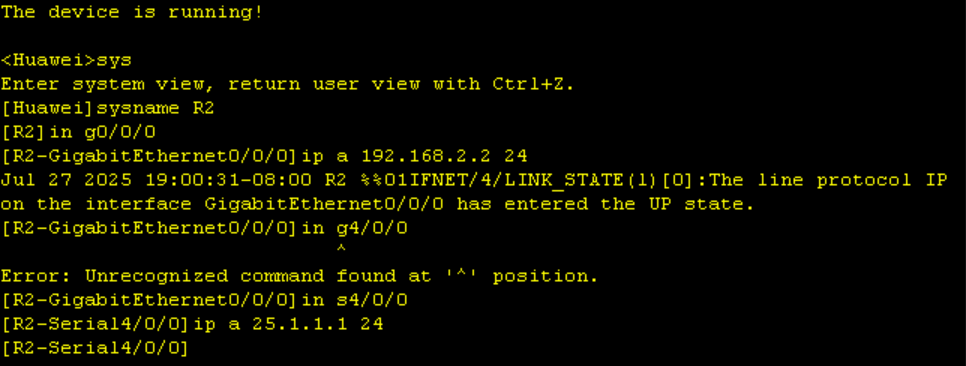

R2：

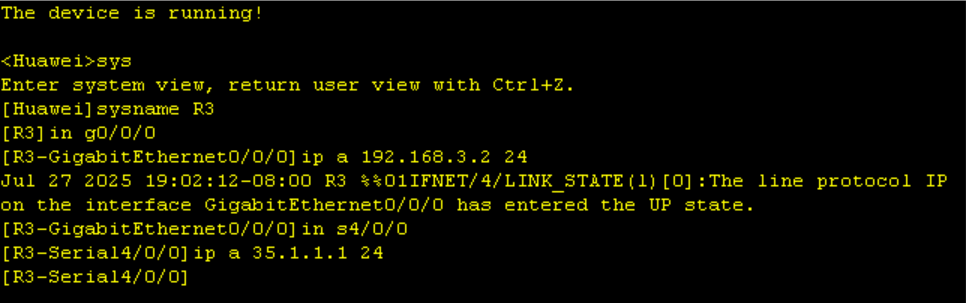

R3：

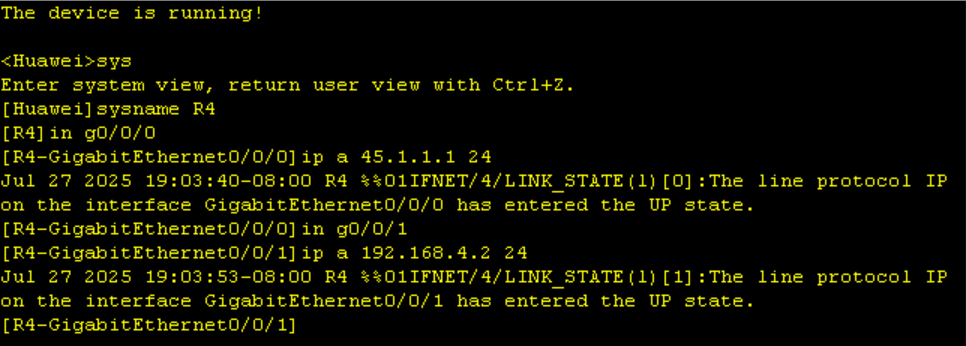

R4：

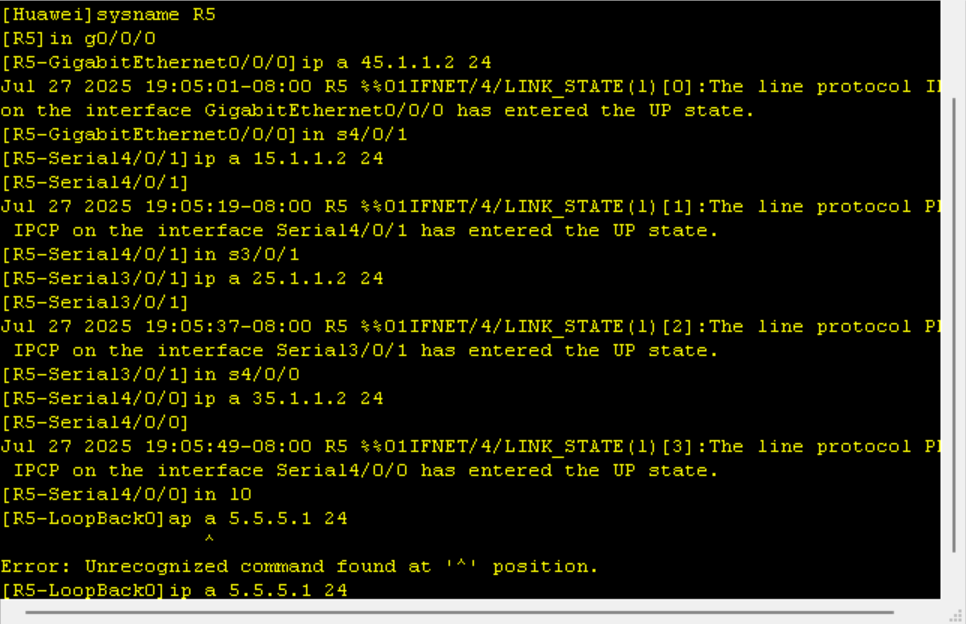

R5各接口及环回地址：

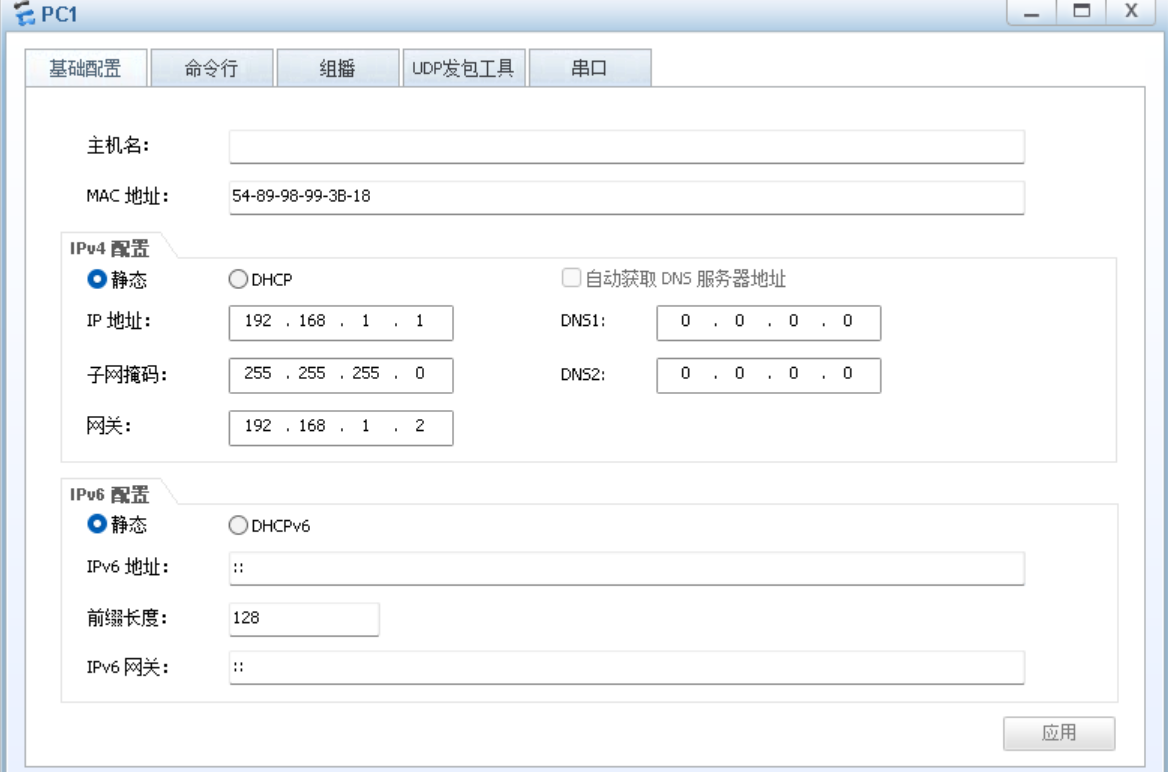

PC1：

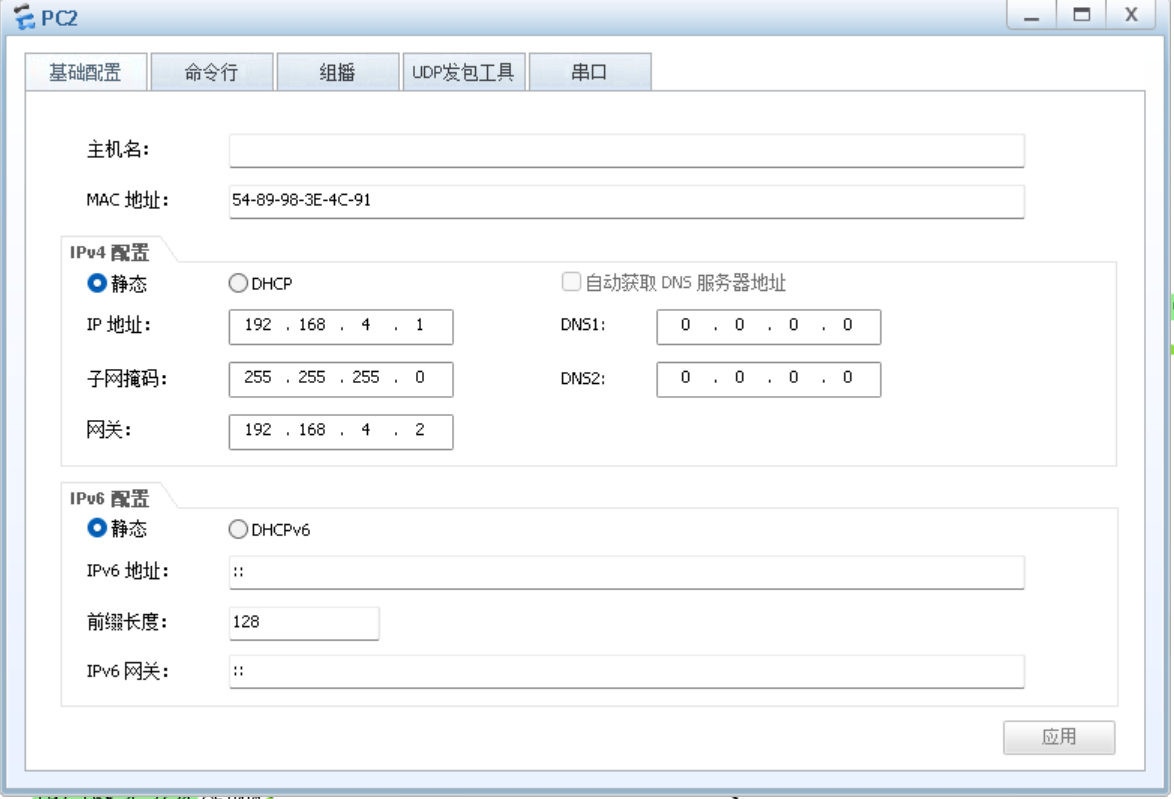

PC2：

PC3：

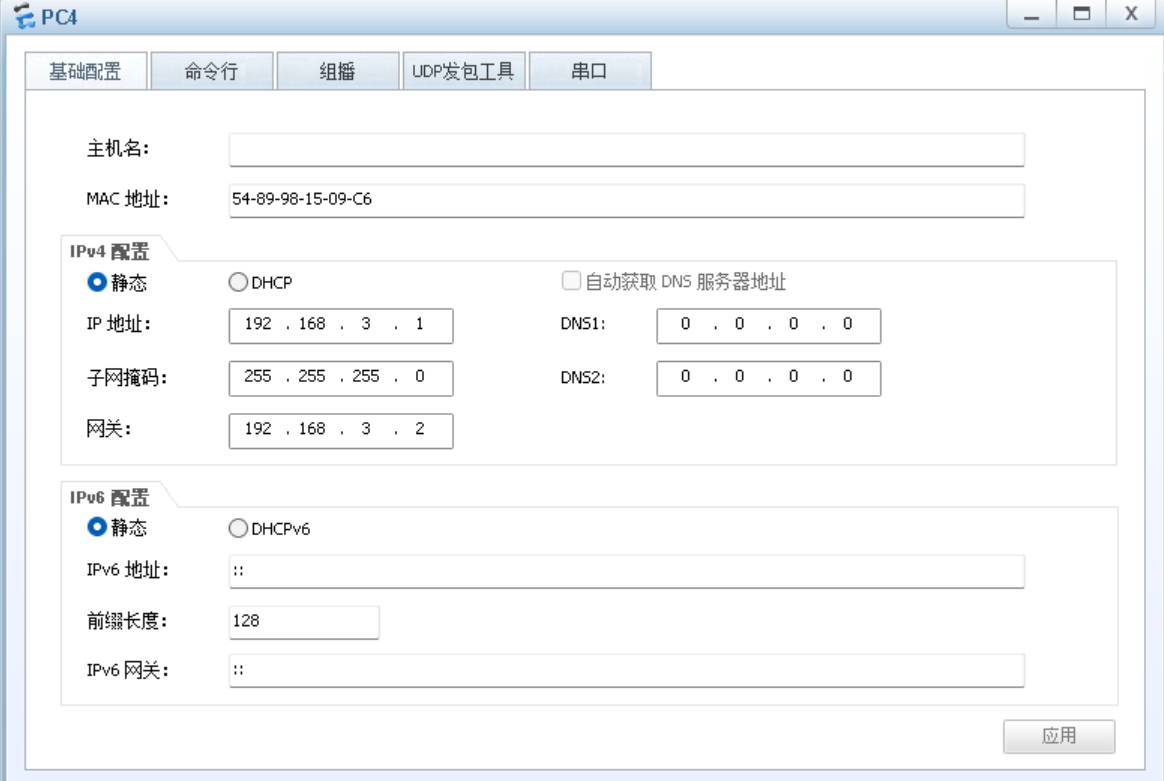

PC4：

2、于R1和R5之间使用PPP的PAP认证，且R5为主认证方

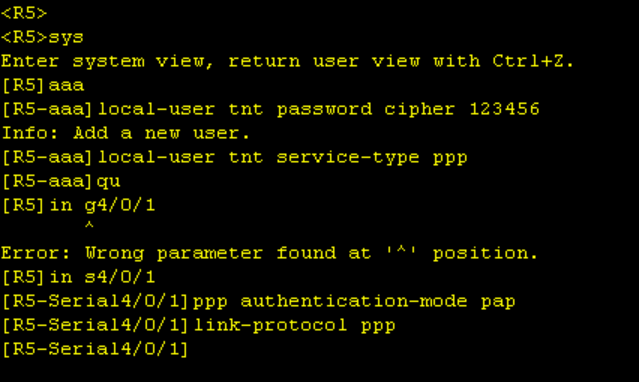

R5；

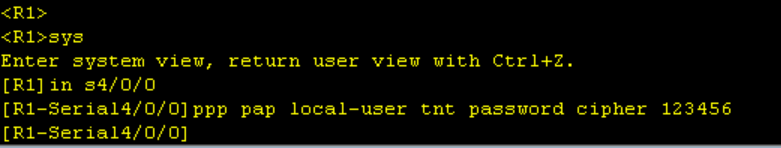

R1：

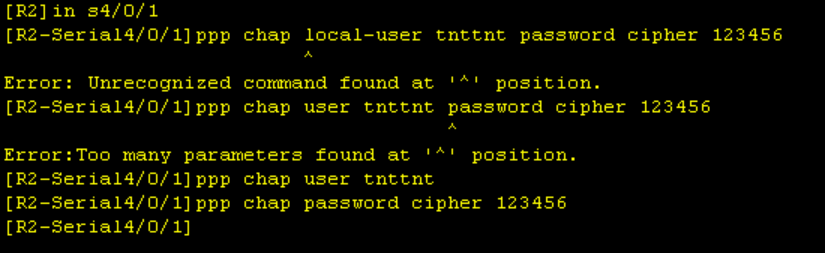

3、 于R2和R5之间使用PPP的CHAP认证，且R5为主认证方

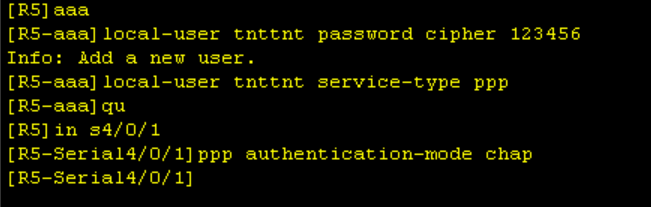

R5：

R1：

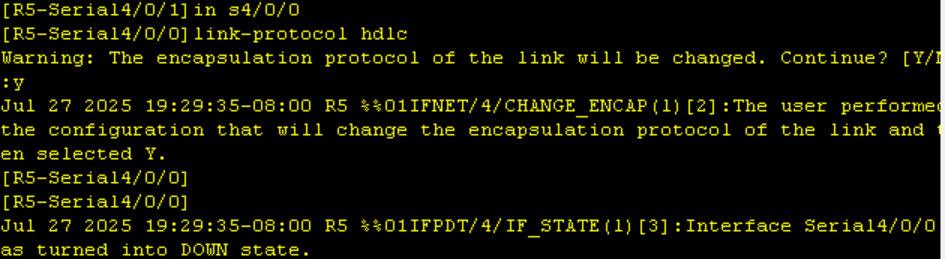

4、R3与R5之间使用HDLC封装

R5：

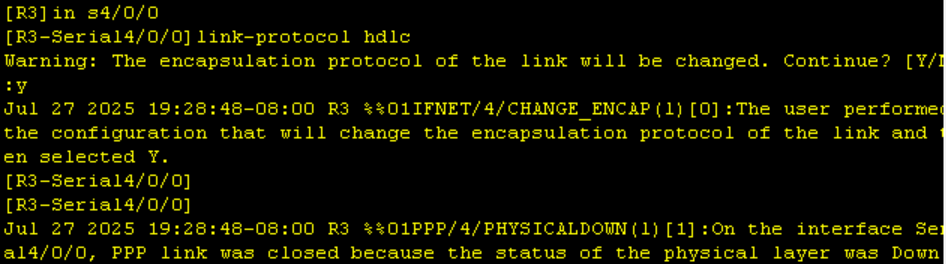

R3：

5、R1、R2、R3之间建立MGRE环境

在此操作直接忘记配置缺省路由了，在R1至R4补上：

R1：

R2：

R3：

R4：

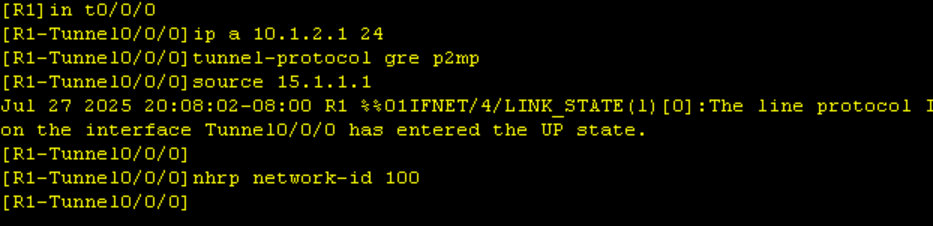

R1中心站点：

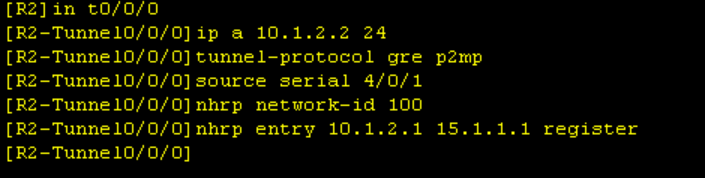

R2分支站点：

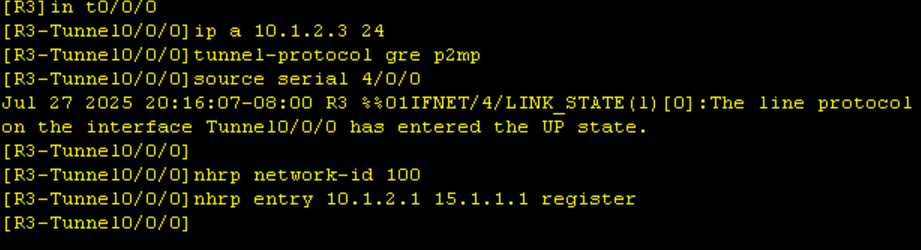

R3分支站点：

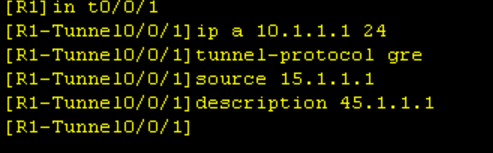

R1、R4建立GRE：

R1：

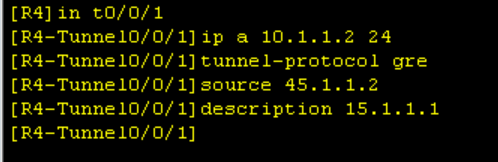

R4：

6、在私网配置rip

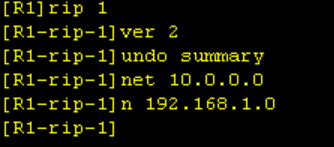

R1：

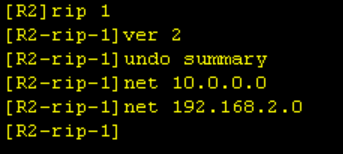

R2：

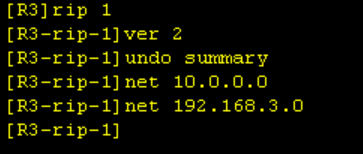

R3：

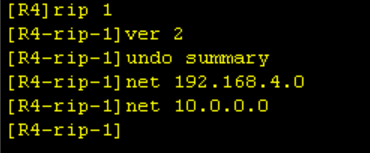

R4：

在中心开启伪广播：

在中心与分支关闭rip的水平切割：

R1：

R2：

R3：

7、设置PC的私有IP为源IP，并可访问R5的环回

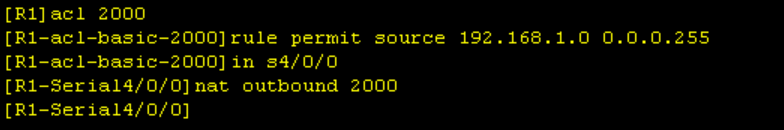

R1：

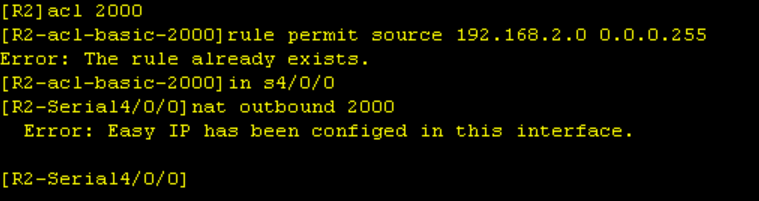

R2：

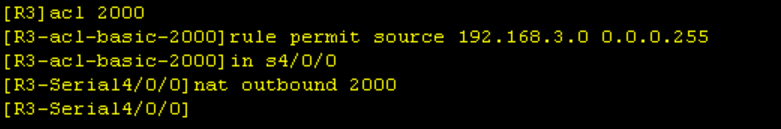

R3：

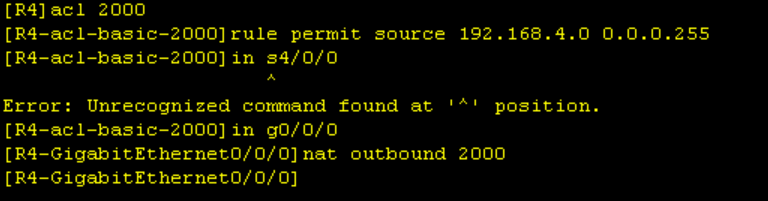

R4：

实验验收：

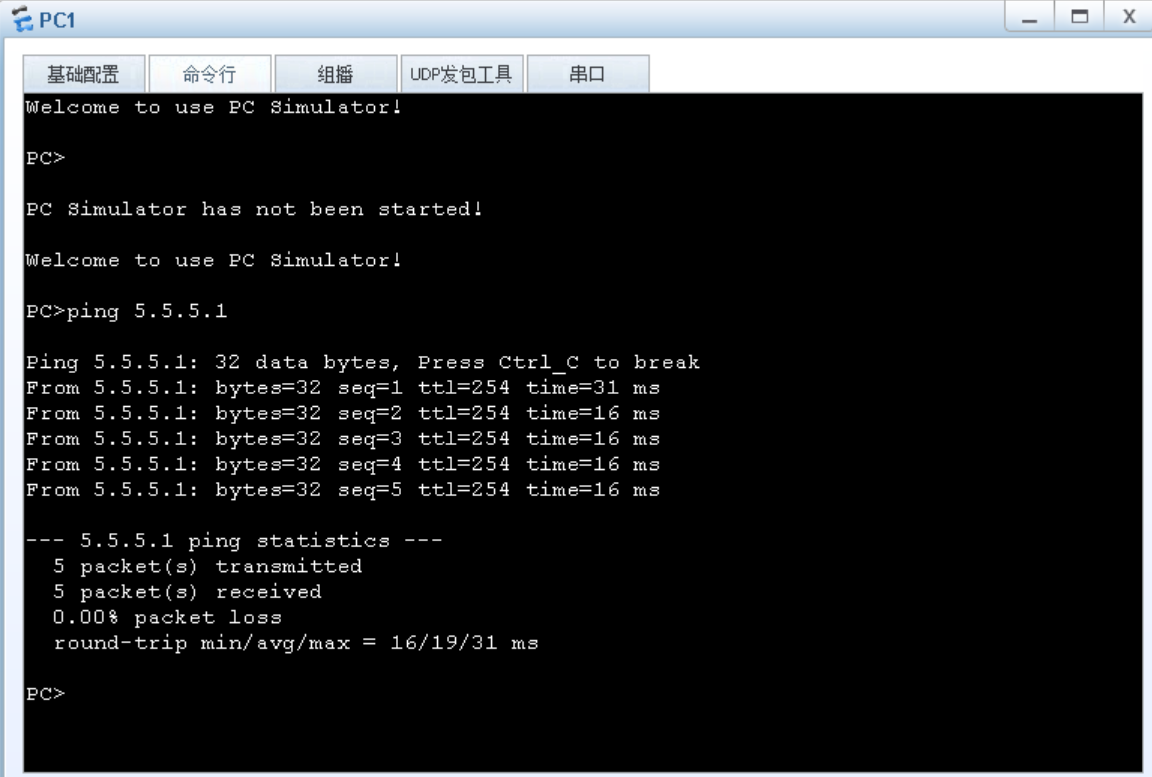

PC1，ping通：
