汇编1：寄存器

寄存器

（一）通用寄存器

名称	符号
32位通用寄存器	EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESP
16位通用寄存器	AX、BX、CX、DX、SI、DI、BP、SP
8位通用寄存器	AH、AL、BH、BL、CH、CL、DH、DL

---

（二）专用寄存器

名称	符号
标志寄存器	EFLAGS
指令指针寄存器	EIP
段寄存器	CS、DS、SS、ES、FS、GS

1、标志寄存器（EFLAGS）

分为：状态标志（处理器最基本的标志）、控制标志、系统标志

• 状态标志：记录指令执行结果的辅助信息
• 控制标志：方向标志DF，仅用于串操作指令
• 系统标志：控制操作系统或核心管理程序的操作方式

2、指令指针寄存器（EIP）

作用：保存将要执行的指令在主内存的存储器地址

• 顺序执行时自动增量（加上该指令的字节数）：指向下一条指令
• 分支、调用等操作时执行控制转移指令修改：引起程序转移到指定的指令执行
• 出现中断或异常时被处理器赋值而相应改变

3、存储空间分段管理

作用：“段”是保存相关代码或数据的一个主存区域

应用程序主要涉及3类基本段：代码段、数据段、堆栈段

• 代码段（Code Segment）：存放程序的可执行代码（处理器指令）
• 数据段（Data Segment）：存放程序所用的数据，例如全局变量
• 堆栈段（Stack Segment）：程序需要的特殊区域，存放返回地址、临时变量等

4、段寄存器

作用：段寄存器表明某个段在主存中的位置

• 6个16位段寄存器：CS、DS、SS、ES、FS、GS

段名	符号
代码段	CS（Code Segment）
堆栈段	SS（Stack Segment）
数据段	DS（Data Segment）、ES（Extra Segment）、FG、GS

5、xx段的当前指令地址

编程采用逻辑地址（段基地址 : 偏移地址）

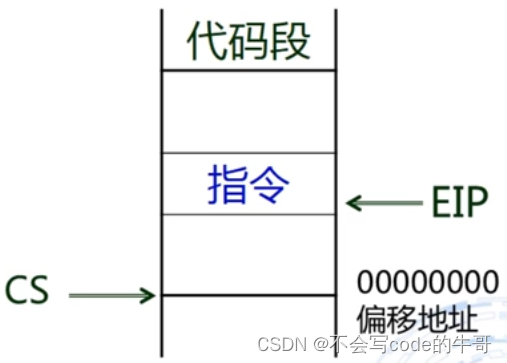

代码段

• 代码段：段基地址（代码段寄存器CS指示），偏移地址（指令指针寄存器EIP保存）

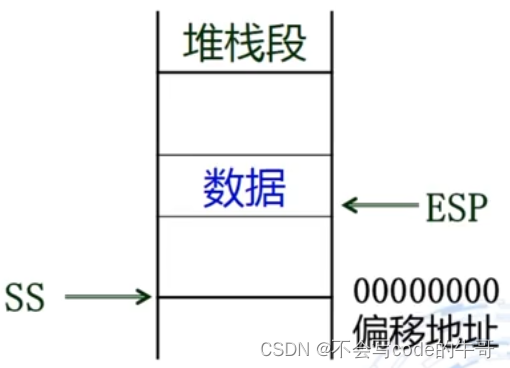

堆栈段

• 堆栈段：段基地址（堆栈段寄存器SS指示），偏移地址（堆栈指针寄存器ESP保存）

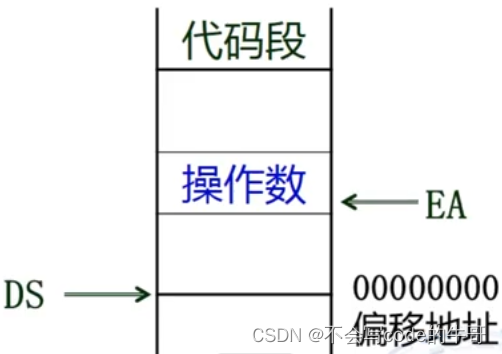

数据段

• 数据段：段基地址（数据段寄存器DS指示有时也用ES、FS、GS指示），偏移地址（存储器寻址方式计算出有效地址EA（通过多种方式计算出来的）指示）

---

（三）通用寄存器名称

符号	英文名称	中文名称
EAX	Accumulator	累加器
EBX	Base Address	基址寄存器
ECX	Counter	计数器
EDX	Data	数据寄存器
ESI	Source Index	源变址寄存器
EDI	Destination Index	目的变址寄存器
EBP	Base Pointer	基址指针
ESP	Stack Pointer	堆栈指针

---

储存

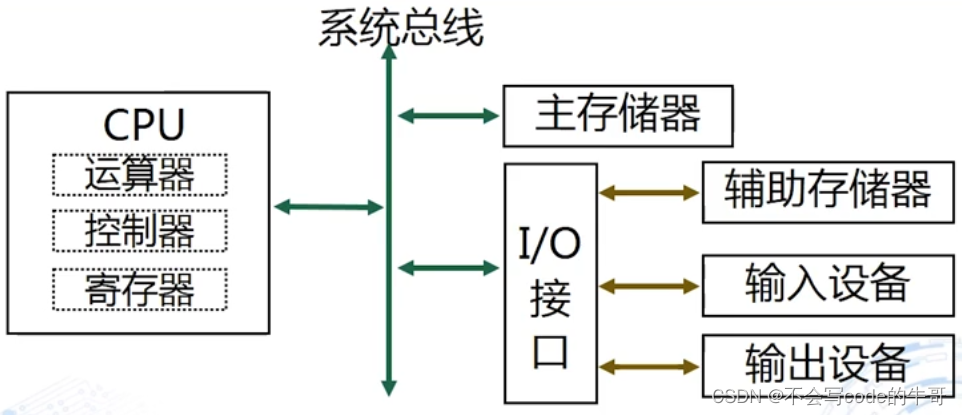

（一）计算机的硬件组成结构

汇编语言程序员将硬件抽象为：寄存器、储存器地址、输入输出地址

（二）存储器地址

1、主存储器容量很大，被划分成许多存储单元

2、每个存储单元被编排一个号码，即储存单元地址

• 称为存储器地址（Memory Address）

3、每个储存单元以字节为基本储存单位

• 即字节编址（Byte Addressable）

• 一个字节（Byte）等于8个二进制位（Bit）

• 二进制位是计算机存储信息的最小单位

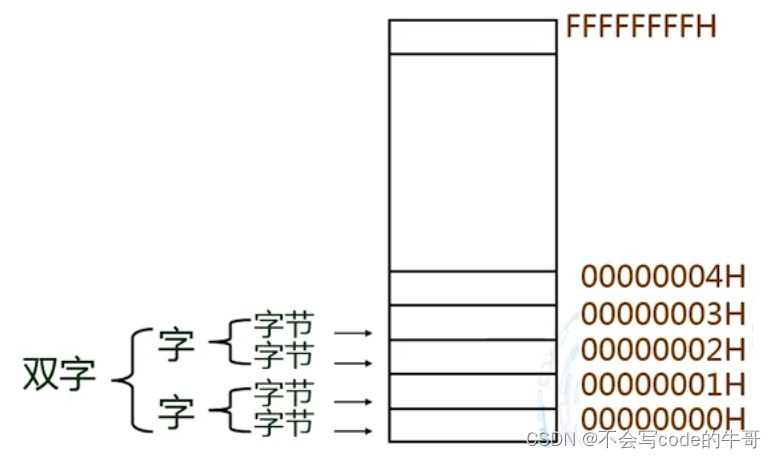

**数据基本单位：位 < 字节 < 字 < 双字 **

单位	大小
位	1Bit
字节	8位（8Bit）
字	16位（16Bit）
双字	32位（32Bit）

4、处理器连接的物理存储器使用物理地址

• 从0开始顺序编排
• 直到其支持的最大存储单元

4GB寻址（=2的32次方B存储空间）：0~FFFF FFFF H

（三）储存模型

简介

1、高新能处理器集成有储存管理单元 MMU（Memory Management Unit）

2、操作系统利用MMU进行主存储器空间管理

• 程序并不是直接寻址物理存储器

3、IA-32处理器提供3种储存模型（Mermory Model）

• 用于程序访问存储器

IA-32处理器的储存模型

1、平展储存模型（Flat Memory Model）

• 存储器是一个连续的4GB线性地址空间

2、段式储存模型（Segmented Memory Model）

• 存储器由一组独立的地址空间组成：段（Segment）
• 每个段都可以达到4GB

3、实地址储存模型（Real-address Memory Model）

• 8086处理器的储存模型（最大1MB）
• 段式存储模型的特例（段最大64KB）

存储空间分段管理

作用：“段”是保存相关代码或数据的一个主存区域

应用程序主要涉及3类基本段：代码段、数据段、堆栈段

• 代码段（Code Segment）：存放程序的可执行代码（处理器指令）
• 数据段（Data Segment）：存放程序所用的数据，例如全局变量
• 堆栈段（Stack Segment）：程序需要的特殊区域，存放返回地址、临时变量等

逻辑地址

1、存储器空间可以分段管理，采用逻辑地址指示

2、逻辑地址 = 段基地址 ： 偏移地址

• 段基地址 = 在主存中的起始地址
• 偏移地址 = 距离段基地址的位移量

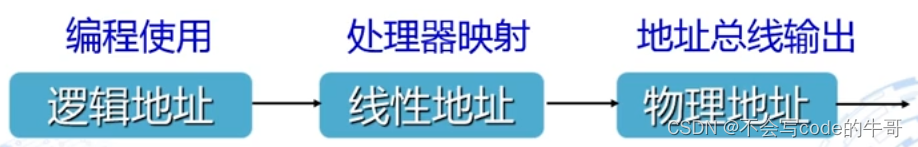

3、处理器内部以及程序员编程时采用逻辑地址

• 操作系统利用储存管理单元MMU将逻辑地址映射为线性地址（虚拟地址）
• 处理器使用物理地址访问主存储存芯片

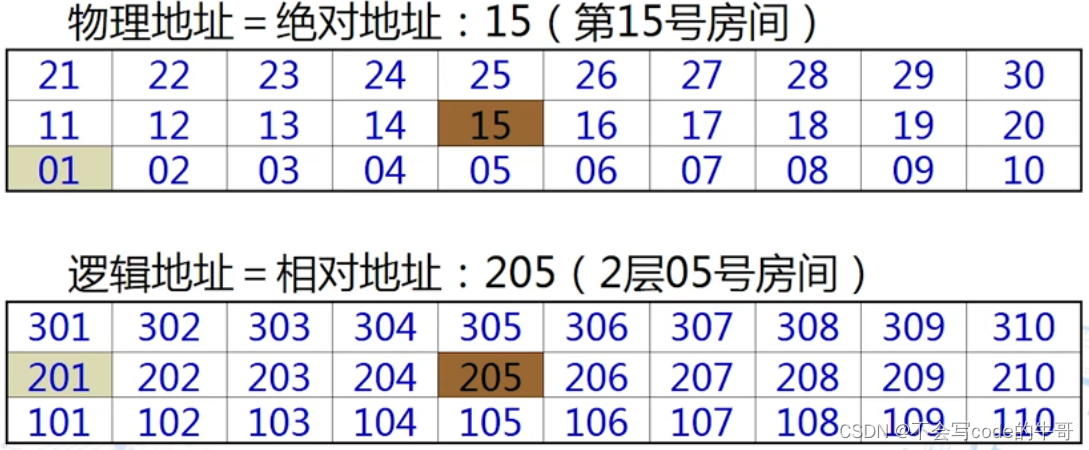

物理地址 vs 逻辑地址

• 物理地址 = 绝对地址
• 逻辑地址 = 相对地址

所指向的对象都是一样的，叫法不同：

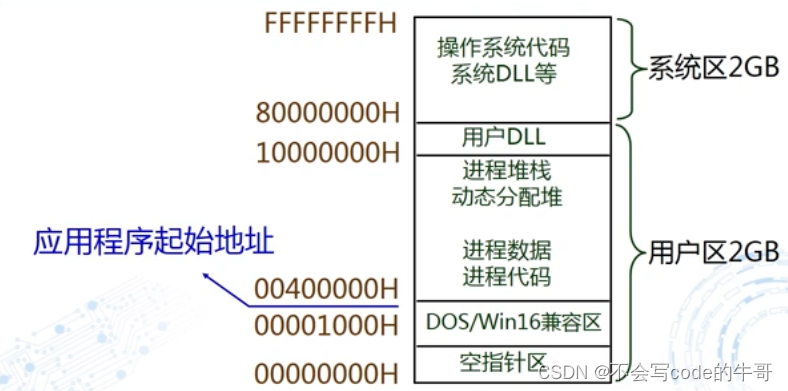

Win32的虚拟地址分配

起始地址为0000H
