51单片机按键控制舵机旋转

一、舵机工作原理

1、这里介绍的sg90的可旋转角度为 0~180°

2、sg90有三条线，橙色（PWM）红色（5V）棕色（GND）

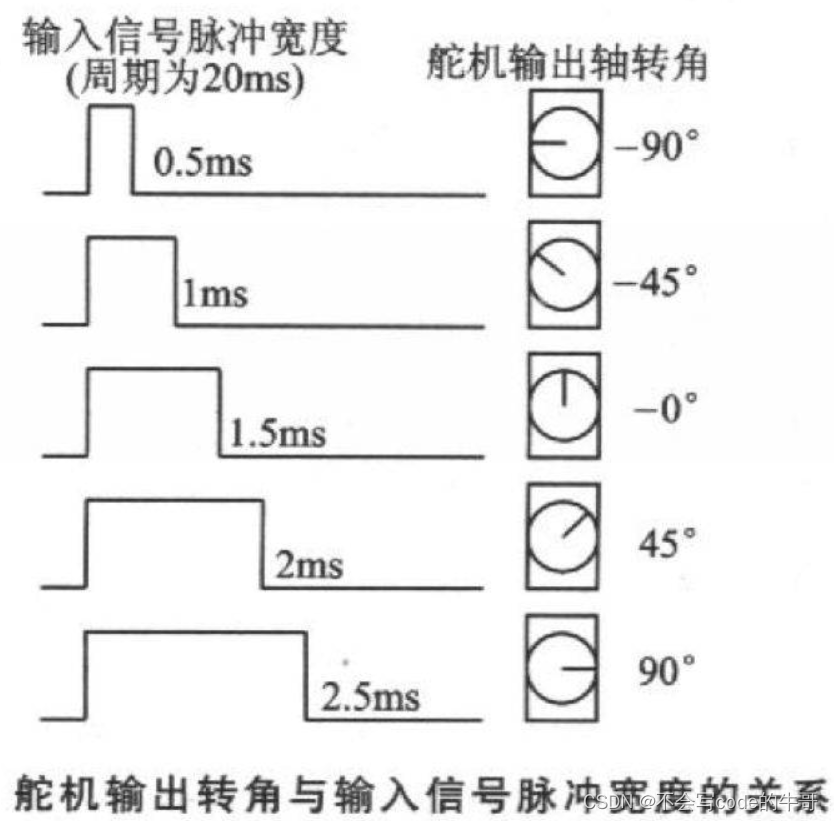

3、PMW的范围为0.5ms_{2.5ms，相应的旋转角度为0}180°

在这里插入图片描述

二、控制代码

1、接线图如下（这里用到的PWM引脚为at89c52中的 P2.1）：

2、实现的功能介绍：按下k2旋转角度为0°（复位），按下k3旋转角度递增，按下k4旋转角度递减，按下k5旋转角度最大（180°）

3、代码如下：

#include<reg52.h>
#include<intrins.h>

int count = 0; //全局变量，监控pwm周期
int jd=5; //初始化旋转角度，5是通过定时器定时长度和sg90高电平持续时间计算出来的（以下会说明）
sbit sg90=P2^1;
sbit key1 = P3^4;
sbit key2 = P3^5;
sbit key3 = P3^6;
sbit key4 = P3^7;

//延时函数
void delay(
