  我们可以利用仿真软件的AC分析功能绘制电容的阻抗特性曲线，如下：

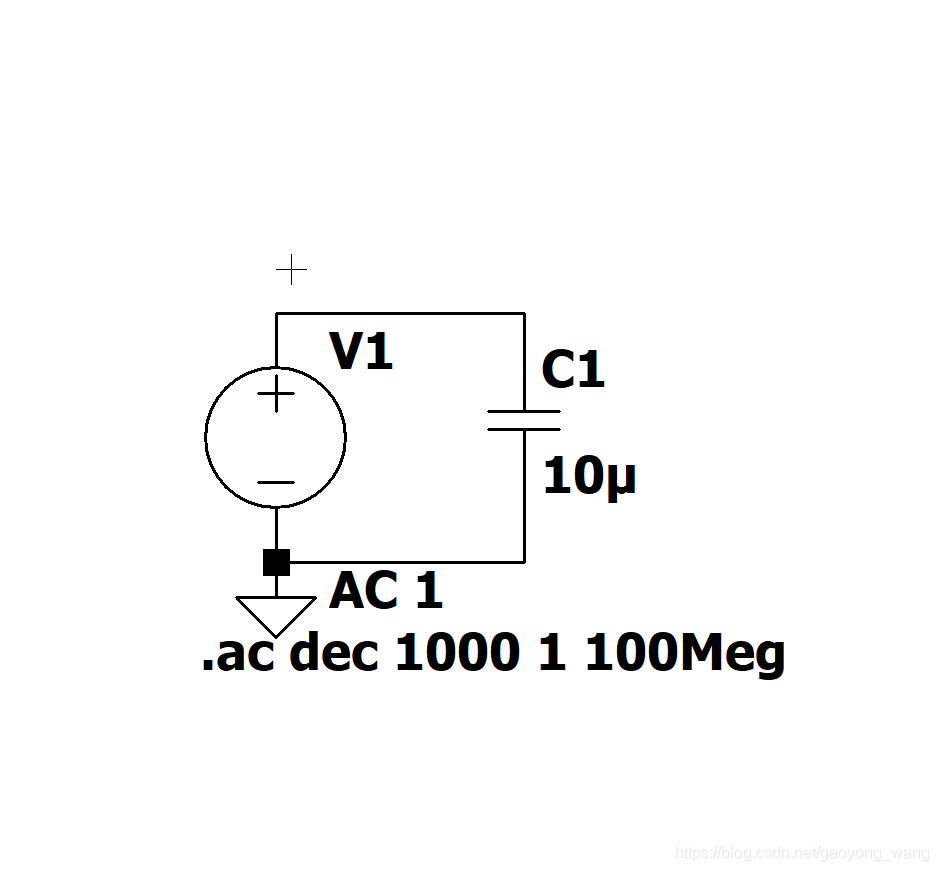

  新建一原理图，放置一电容和电压源，设置如下图所示：
在这里插入图片描述

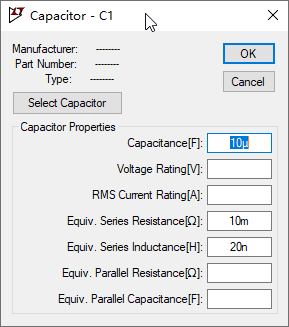

这里是为了展示方法，ESR和ESL随便指定的，实际应用可以从制造商那索取仿真模型。
在这里插入图片描述

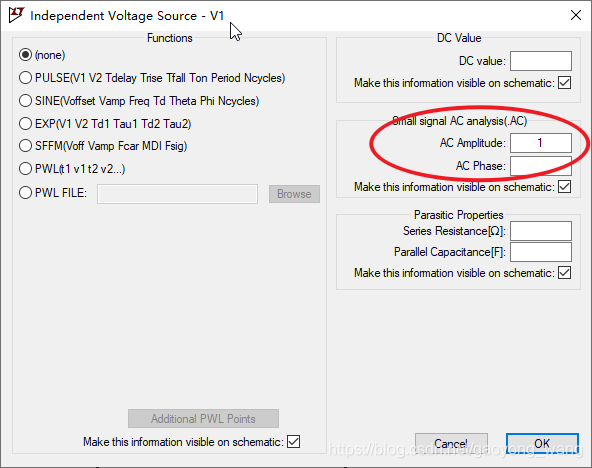

电压源指定小信号交流分析，幅值为1。
在这里插入图片描述

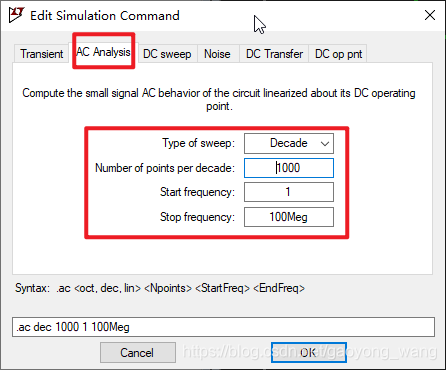

使用交流分析，扫频从1Hz到100MHz。
在这里插入图片描述

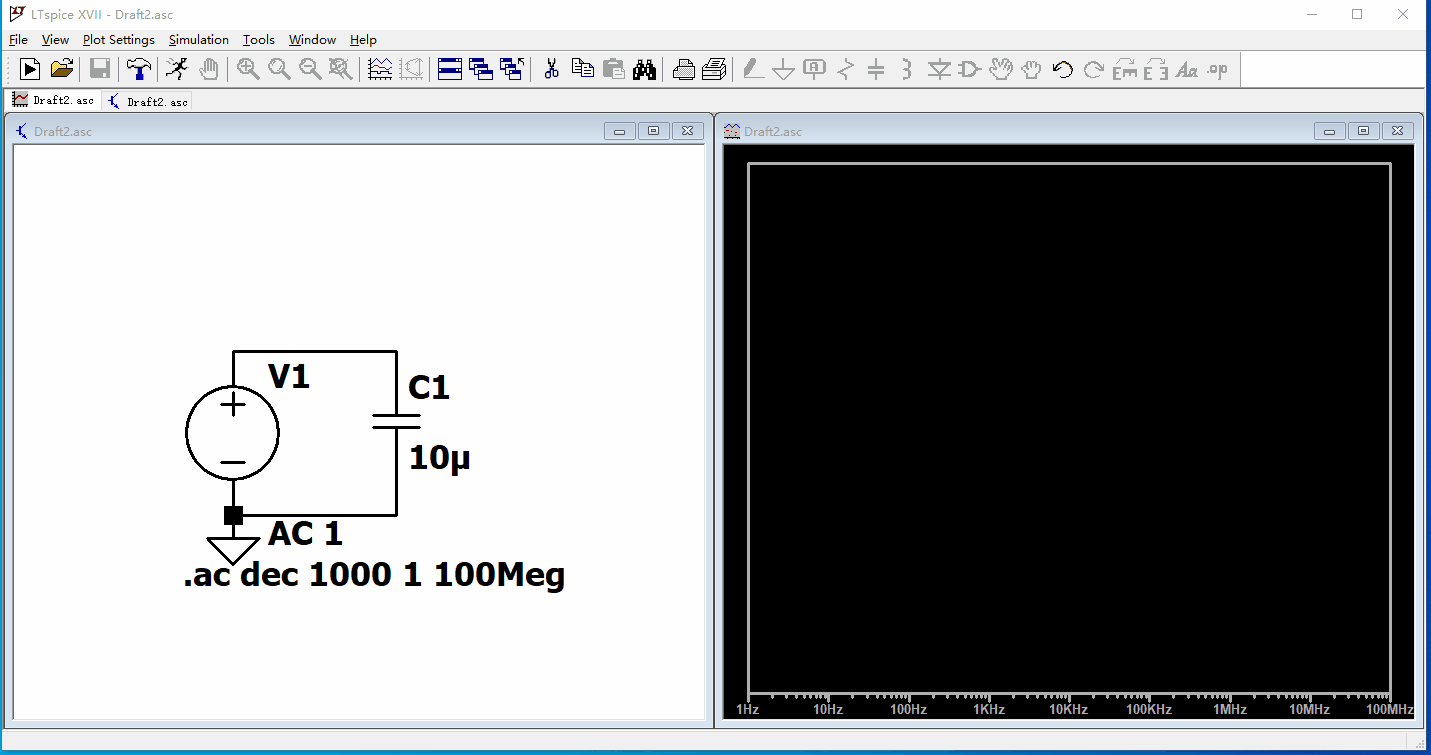

测量电容C1的电压，用电容电压除以电流就得到阻抗，如下图操作。
在这里插入图片描述
