Autosar与Matlab模型开发之——配置ECUM接口

目录

一、ECUM接口定义

二、ECUM接口建模

三、ECUM接口配置

四、ECUM接口代码

1、设置ECUM接口函数

2、ARXML描述

---

一、ECUM接口定义

 ECU状态管理接口，请求下电，为AUTOSAR标准接口，interface-operation-arguments均为标准定义。

ECUM接口属于标准AUOTSAR接口（Standardized AUTOSAR Interface），指的是AUTOSAR标准中对语法和语义有明确定义的AUTOSAR接口，主要的应用是定义BSW模块提供给SWC的标准AUTOSAR服务，提供的服务在相关BSW模块的规范中给出了明确的定义。

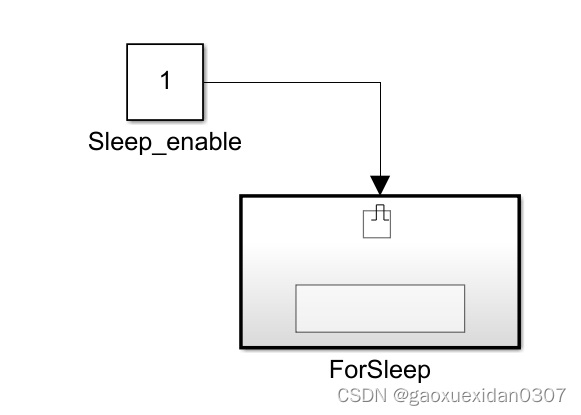

二、ECUM接口建模

三、ECUM接口配置

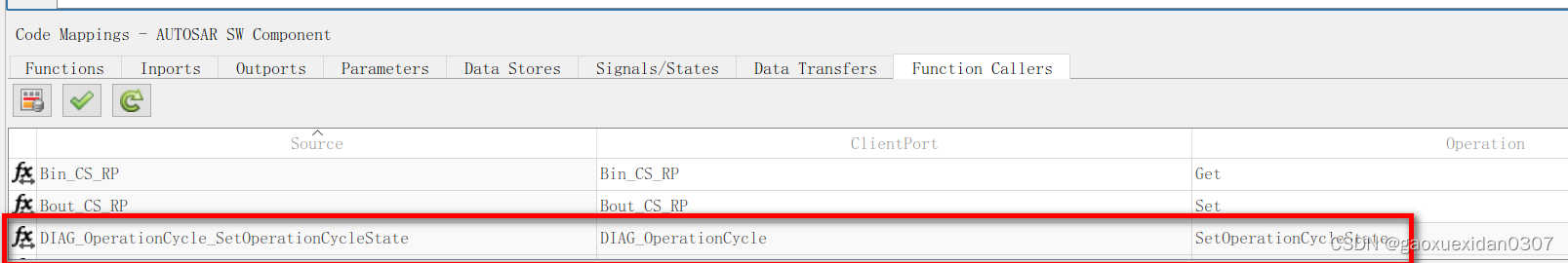

1、进入AUTOSAR Component APP，更新后

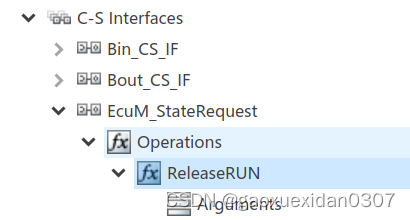

2、打开autosar字典，手动定义interface和operation，无arguments

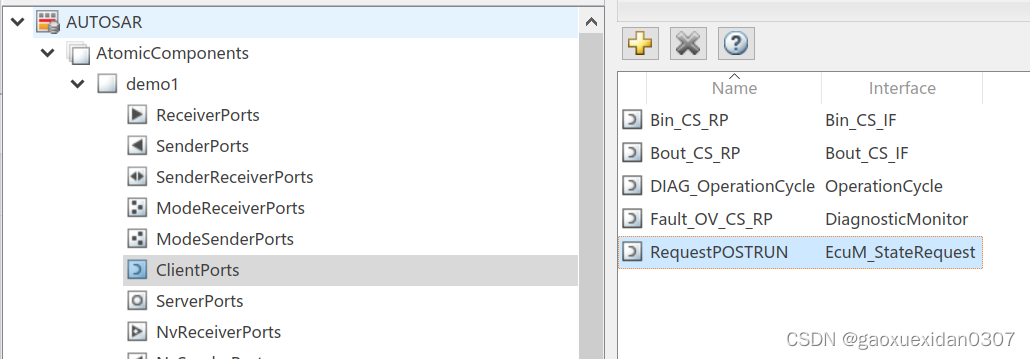

 3、新建CPort，并映射interface

四、ECUM接口代码

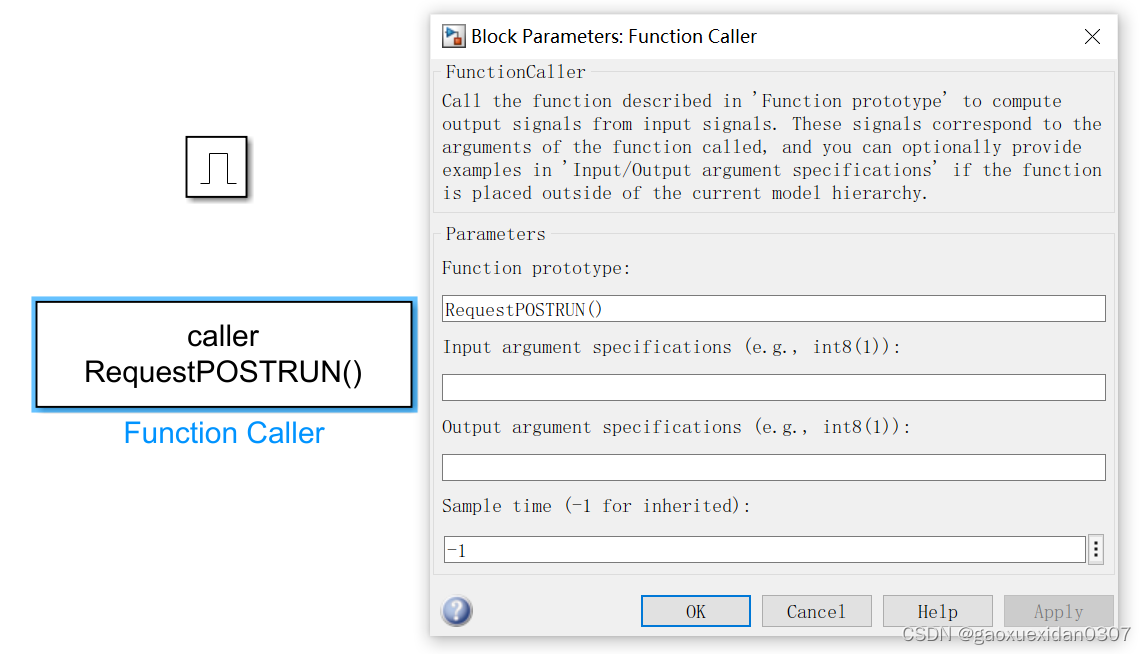

1、设置ECUM接口函数



可以看出与一般CS接口函数一样，函数格式为：Rte_Call_<port name>_<operation>()

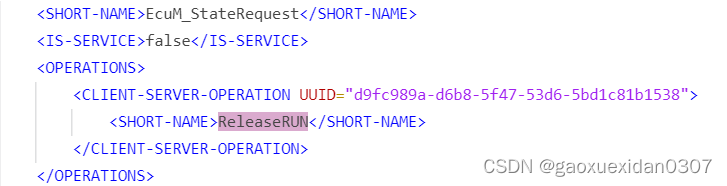

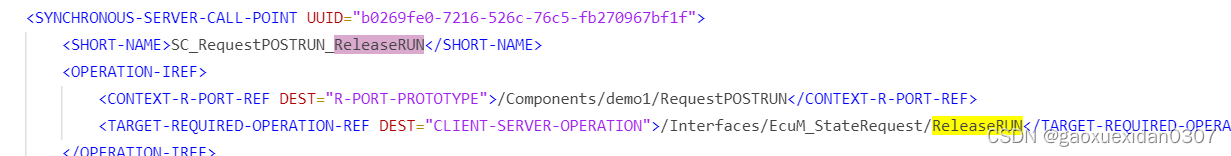

2、ARXML描述
