Autosar与Matlab模型开发之——配置DEM接口

目录

 一、DEM接口定义

二、DEM接口建模

1、设置故障

2、获取故障

3、设置DEM操作周期

三、DEM接口配置

 四、DEM接口代码

1、设置故障接口函数

2、设置操作循环接口函数

3、设置故障接口的ARXML描述

4、设置操作循环的ARXML描述

---

 一、DEM接口定义

 故障状态监控接口，为AUTOSAR标准接口，interface-operation-arguments均为标准定义。

DEM接口属于标准AUOTSAR接口（Standardized AUTOSAR Interface），指的是AUTOSAR标准中对语法和语义有明确定义的AUTOSAR接口，主要的应用是定义BSW模块提供给SWC的标准AUTOSAR服务，提供的服务在相关BSW模块的规范中给出了明确的定义。

二、DEM接口建模

1、设置故障

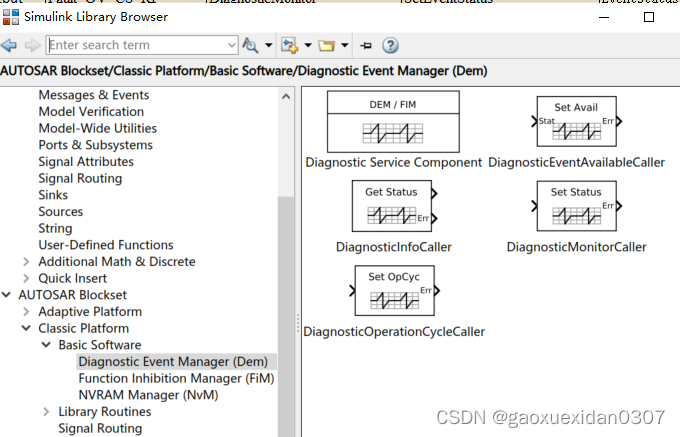

 其中simulink库中带有AUTOSAR DEM所需的基础的标准模块可以使用：

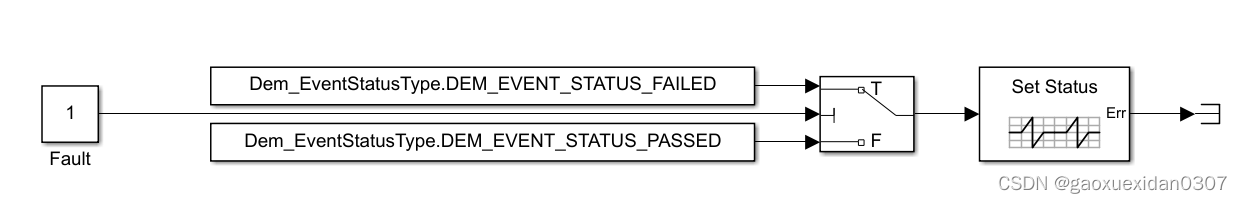

故障监控模块如下，会在DEM中触发诊断事件，其输入是一个预定义的枚举量，指示要触发的事件类型。模块配置中的port名和数据类型为自动设置，会自动定义一个枚举类型，

枚举类型为Dem_EventStatusType的信号，

枚举值 DEM_EVENT_STATUS_PASSED
