【MySQL 数据宝典】【磁盘结构】- InnoDb 数据文件-Page结构、行记录格式

一、 数据文件

1.1 表空间文件结构

InnoDB表空间文件结构主要包括：Tablespace（表空间）、Segment（段）、Extent（区）、Page（页）、Row（行）。

Tablespace（表空间）

1. 表空间是InnoDB存储引擎逻辑结构的最高层，用于存储多个ibd数据文件，用于存储表的记录和索引。一个文件包含多个段。
2. 表空间分为：系统表空间、独占表空间、通用表空间、临时表空间、Undo表空间。

Segment（段）

1. 段是磁盘上空间分配和回收的申请者，是一个逻辑概念，用来管理物理文件，段是为了保持叶子节点在磁盘上的连续，可以实现更好的顺序I/O操作。
2. 常见的段有数据段、索引段、回滚段等。其中索引段就是非叶子结点部分，而数据段就是叶子结点部分，回滚段用于数据的回滚和多版本控制。

Extent（区）

1. 区是由连续页组成的空间，每个区的默认大小都是1MB，一个区中有64个连续的页。为了保证区中页的连续性，扩展的时候InnoDB存储引擎一次从磁盘申请4~5个区。

Page（页）

1. 页是区的基本组成单元，用于存储数据。默认每一个页的存储大小为16k。包含了多种类型的页，如数据页、undo页、系统页、事务数据页、大的BLOB对象页等。

Row（行）

1. InnoDB的数据是按行进行存放的，每个页存放的行记录最多允许存放16KB / 2 -200行的记录，即7992行记录。每行记录根据不同的行格式、不同的数据类型，会有不同的存储方式。
2. 行包含了记录的字段值、事务ID、回滚指针、字段指针等信息。

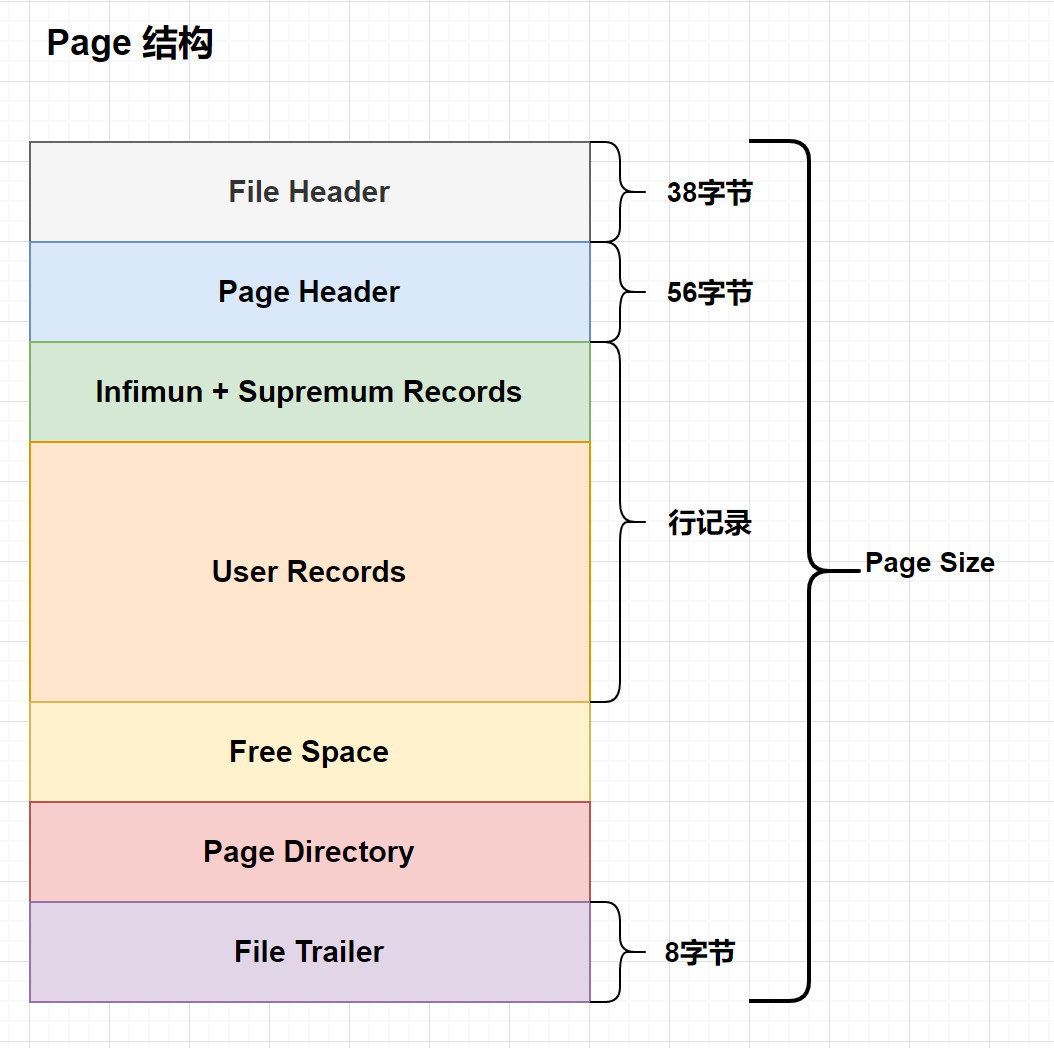

1.2 Page 结构

InnoDB存储引擎的Page是整个存储系统的最小单位，用于存储数据库相关的所有内容，包括数据行记录、系统信息等。
Page分为几种类型，常见的页类型有数据页（B+tree Node）Undo页（Undo Log Page）系统页（System Page） 事务数据页（Transaction System Page）等

名称	占用大小	说明
File Header	38字节	文件头, 描述页信息
Page Header	56字节	页头,页的状态
Infimum + Supremum	26字节	最大和最小记录,这是两个虚拟的行记录
User Records	不确定	用户记录,存储数据行记录
Free Space	不确定	空闲空间,页中还没有被使用的空
