MySQL数据库中的架构之磁盘架构

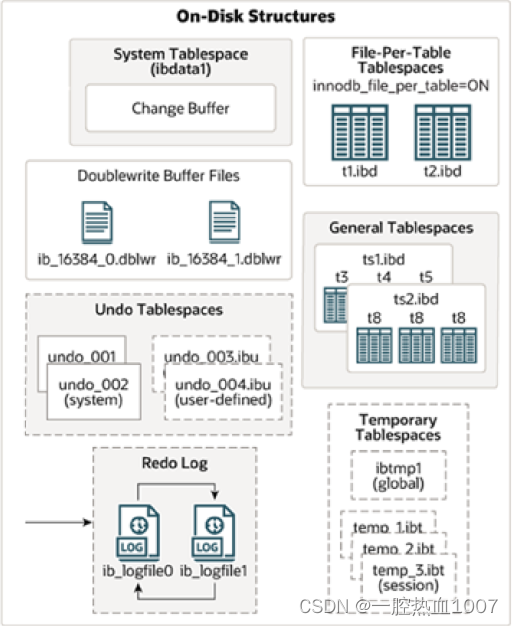

 先看看磁盘结构的架构图



1). System Tablespace

        系统表空间是更改缓冲区的存储区域。如果表是在系统表空间而不是每个表文件或通用表空间中创建 的，它也可能包含表和索引数据。(在MySQL5.x版本中还包含InnoDB数据字典、undolog等)

        参数：innodb_data_file_path

        系统表空间，默认的文件名叫 ibdata1。

2). File-Per-Table Tablespaces

        如果开启了innodb_file_per_table开关 ，则每个表的文件表空间包含单个InnoDB表的数据和索引 ，并存储在文件系统上的单个数据文件中。

        开关参数：innodb_file_per_table ，该参数默认开启。

3). General Tablespaces

        通用表空间，需要通过 CREATE TABLESPACE 语法创建通用表空间，在创建表时，可以指定该表空间。

       创建表空间：

        CREATE TABLESPACE ts_name ADD DATAFILE 'file_name' ENGINE = engine_name;

       创建表时指定表空：

        CREATE TABLE xxx ... TABLESPACE ts_name;

4). Undo Tablespaces

        撤销表空间，MySQL实例在初始化时会自动创建两个默认的undo表空间（初始大小16M），用于存储undo log日志。

5). Temporary Tablespaces

        InnoDB 使用会话临时表空间和全局临时表空间。存储用户创建的临时表等数据。

6). Doublewrite Buffer Files

        双写缓冲区，innoDB引擎将数据页从Buffer Pool刷新到磁盘前，先将数据页写入双写缓冲区文件中，便于系统异常时恢复数据。

7). Redo Log

        重做日志，是用来实现事务的持久性。该日志文件由两部分组成：重做日志缓冲（redo log

buffer）以及重做日志文件（redo log）,前者是在内存中，后者在磁盘中。当事务提交之后会把所

有修改信息都会存到该日志中, 用于在刷新脏页到磁盘时,发生错误时, 进行数据恢复使用。



        以循环方式写入重做日志文件，涉及两个文件：

        ib_logfile0和ib_logfile1
