利用 ImageData 实现图片左右旋转 90°

最新推荐文章于 2022-05-08 13:33:45 发布

安冬的码畜日常

最新推荐文章于 2022-05-08 13:33:45 发布

阅读量2.2k

点赞数 1

分类专栏： JS相关日常小问题文章标签：图像识别 js canvas ImageData 像素操作

本文链接：https://blog.youkuaiyun.com/frgod/article/details/106055830

版权

日常小问题同时被 2 个专栏收录

26 篇文章

订阅专栏

JS相关

14 篇文章

订阅专栏

本文介绍了一种使用ImageData对象和像素矩阵变换技术旋转图片的方法，解决了因图片方向错误导致的OCR识别问题。文章详细阐述了像素矩阵变换的基本原理，并提供了一个具体的实现示例，包括HTML和JavaScript代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

问题描述

最近在做 OCR 图像识别。大致流程是先拿到预览区图片的 base64 字符串，根据接口要求压缩 base64 字符串大小，再调用 OCR 相关接口获取识别结果。然而，通过文件上传 input 域、FileReader 读到的 base64 字符串直接放入 img 标签后，预览出的图片往往会出现 原本为纵向拍摄的图片默认按横向图片展示，从而导致后续 OCR 识别报错。

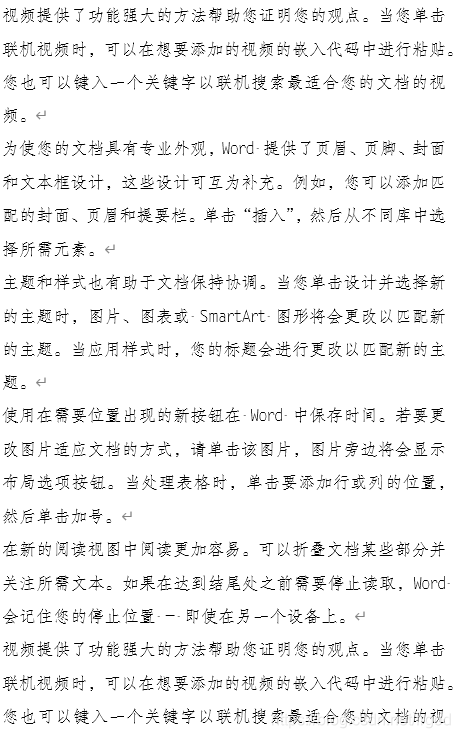

方向正确：
在这里插入图片描述
方向错误：

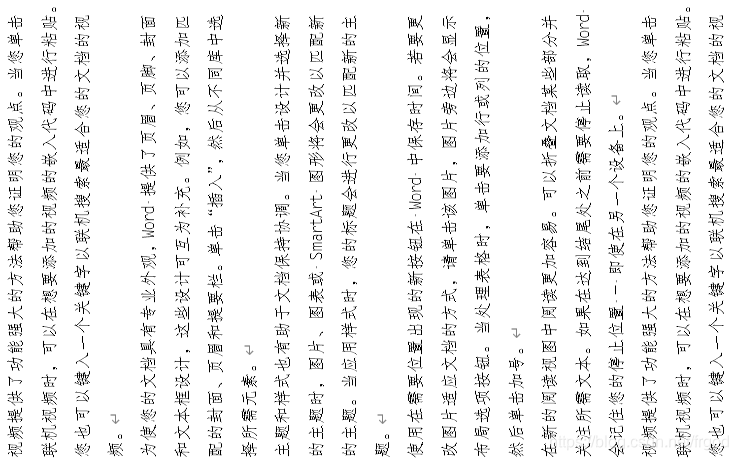

究其原因，可能是 canvas.toDataURL(type, quality) 生成的 base64 字符串没有图片朝向相关的标识，赋给 img.src 后，img 标签 默认将较长的一边作为宽度、较短的一边作为高度 来显示图片。要解决这个问题，需要在图片加载完毕后，手动调节图片的朝向（右转或左转 90°）。

网上关于图片转向的文章大多通过构造新的 canvas 画布，设置具体的转向角度后重绘图片，最后在写回原图片。结合项目实际需求，只需要简单左右旋转 90° 即可。这可以通过 ImageData 对象的像素变换轻松实现。

基本原理1——像素矩阵变换

ImageData 是图片经数据化处理后的对象，其中包含三个属性：

width：图片的总宽度像素值（整数）
height：图片的总高度像素值（整数）
data：八位无符号整型固定数组、一个特殊的类型数组。该数组每 4 个元素的值，依次描述了对应像素点的 R、G、B、A 的取值，值域均为 [0, 255]。

因此一个 4 × 3 像素的原始图片，可以看作如下形式的像素矩阵 A：
$\left[ \begin{matrix} a_{11} & a_{12} & a_{13} & a_{14} \\ a_{21} & a_{22} & a_{23} & a_{24} \\ a_{31} & a_{32} & a_{33} & a_{34} \end{matrix} \right] \tag{1}$
图片向右旋转 90°，实质就是设法将 A 变为 A’ ——
$\left[ \begin{matrix} a_{31} & a_{21} & a_{11}\\ a_{32} & a_{22} & a_{12}\\ a_{33} & a_{23} & a_{13}\\ a_{34} & a_{24} & a_{14} \end{matrix} \right] \tag{2}$

这可以通过原矩阵一次转置、与多次初等列变换（逆序排列各列）得到：

$A^T=\left[ \begin{matrix} a_{11} & a_{12} & a_{13} & a_{14} \\ a_{21} & a_{22} & a_{23} & a_{24} \\ a_{31} & a_{32} & a_{33} & a_{34} \end{matrix} \right]^T= \left[ \begin{matrix} a_{11} & a_{21} & a_{31}\\ a_{12} & a_{22} & a_{32}\\ a_{13} & a_{23} & a_{33}\\ a_{14} & a_{24} & a_{34} \end{matrix} \right] => \left[ \begin{matrix} a_{31} & a_{21} & a_{11}\\ a_{32} & a_{22} & a_{12}\\ a_{33} & a_{23} & a_{13}\\ a_{34} & a_{24} & a_{14} \end{matrix} \right] = A' \tag{3}$

同理，图片向左旋转 90°，实际上就是得到矩阵 A’' ：

$\left[ \begin{matrix} a_{14} & a_{24} & a_{34}\\ a_{13} & a_{23} & a_{33}\\ a_{12} & a_{22} & a_{32}\\ a_{11} & a_{21} & a_{31} \end{matrix} \right] \tag{4}$
这可以通过原矩阵一次转置、与多次初等行变换（逆序排列各行）得到——

$A^T = \left[ \begin{matrix} a_{11} & a_{12} & a_{13} & a_{14} \\ a_{21} & a_{22} & a_{23} & a_{24} \\ a_{31} & a_{32} & a_{33} & a_{34} \end{matrix} \right]^T= \left[ \begin{matrix} a_{11} & a_{21} & a_{31}\\ a_{12} & a_{22} & a_{32}\\ a_{13} & a_{23} & a_{33}\\ a_{14} & a_{24} & a_{34} \end{matrix} \right]=> \left[ \begin{matrix} a_{14} & a_{24} & a_{34}\\ a_{13} & a_{23} & a_{33}\\ a_{12} & a_{22} & a_{32}\\ a_{11} & a_{21} & a_{31} \end{matrix} \right] = A'' \tag{5}$

基本原理2——像素数组与矩阵的对应关系

由于 ImageData.data 对应一个数组，对于 4 × 3 的图片而言，ImageData.data 就是一个具有 48 个元素的数组 D，不妨每个元素的值就是其下标值，则：
$\left[0, 1, 2, 3, 4, 5, 6, 7... 44, 45, 46, 47\right]\tag{6}$
其中：

元组 (0, 1, 2, 3) 表示第 1(= 0 / 4 + 1) 个像素的颜色为 rgba(0, 1, 2, 3/255)；
元组 (4, 5, 6, 7) 表示第 2(= 4 / 4 + 1) 个像素的颜色为 rgba(4, 5, 6, 7/255)；
元组 (8, 9, 10, 11) 表示第 3(= 8 / 4 + 1) 个像素的颜色为 rgba(8, 9, 10, 11/255)；
…

元组 (i, i+1, i+2, i+3) 表示第 (i / 4 + 1) 个像素的颜色为 rgba(i, i+1, i+2, (i+3)/255)；
…
元组 (44, 45, 46, 47) 表示第 12(= 44 / 4 + 1) 个像素的颜色为 rgba(44, 45, 46, 47/255)。

可见从 0 开始遍历 D 数组，每次递增 4 个单位，即可依次得到各个像素的红色值 R，再依次加1、加2、加3，即得到对应的绿色值 G、蓝色值 B、等效 α 通道值 A。

反之，如果知道图片的像素尺寸为 4 × 3，则可以通过下图找到数组 D 的各个元素：

imageMatrix

可见各像素点是按照 从左至右、从上至下 的顺序排列的。设图片总宽度像素为 W，总高度像素为 H，任一像素点 P 的坐标为 (x, y)，P 的红色值在数组 D 的下标为 R(x, y)，则：
$\tag{7}$
验证：（x 与 y 均从 0 开始计数）

R(2, 1) = (2 + 1 × 4) × 4 = 24
R(1, 2) = (1 + 2 × 4) × 4 = 36
R(3, 1) = (3 + 1 × 4) × 4 = 28

拿到了 R(x, y)，不难求出该像素的纵向中心对称像素 Rh(x, y)、横向中心对称像素 Rw(x, y)、以及主对角线对称像素 Rd(x, y)：
$\tag{8-1}$

$\tag{8-2}$

$\tag{8-3}$

其中，式（8-3）用于转置运算；式（8-1）、式（8-2）分别用于 初等行变换 及 初等列变换。

具体实现

基本思路：

通过 canvas 获取目标图片的 ImageData 对象；
转置原图片数组，得到数组 A^T；
对 A^T 执行一组初等行变换，使各行逆序排列，得到左旋 90° 效果；
对 A^T 执行一组初等列变换，使各列逆序排列，得到右旋 90° 效果；
将新的像素数组写回图片源标签。

HTML：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Rotate by ImageData</title>
    <style>
        .image{ margin-top: 5px; }
    </style>
</head>
<body>
    <div class="btns">
        <input type="button" value="左转 90°" id="turnLeft" />
        <input type="button" value="右转 90°" id="turnRight" />
    </div>
    <div class="image">
        <img id="fruit" src="fruit.jpg" class="image" alt="fruit" title="fruit" />
    </div>
    <script src="imageRotate.js"></script>
</body>

</html>

imageRotate.js：

document.querySelector('#turnLeft' ).addEventListener('click', e => rotateImage('l'))
document.querySelector('#turnRight').addEventListener('click', e => rotateImage('r'))

function rotateImage(direction = 'l') {
    // 1. Prepare ImageData
    let img = document.querySelector('#fruit')
    const { width: W, height: H } = img
    let cvs = document.createElement('canvas')
    cvs.width = W
    cvs.height = H
    let ctx = cvs.getContext('2d')
    ctx.drawImage(img, 0, 0)
    let imgDt0 = ctx.getImageData(0, 0, W, H)
    let imgDt1 = new ImageData(H, W)
    let imgDt2 = new ImageData(H, W)
    let dt0 = imgDt0.data
    let dt1 = imgDt1.data
    let dt2 = imgDt2.data

    // 2. Transpose
    let r = r1 = 0  // index of red pixel in old and new ImageData, respectively
    for (let y = 0, lenH = H; y < lenH; y++) {
        for (let x = 0, lenW = W; x < lenW; x++) {
            r  = (x + lenW * y) * 4
            r1 = (y + lenH * x) * 4
            dt1[r1 + 0] = dt0[r + 0]
            dt1[r1 + 1] = dt0[r + 1]
            dt1[r1 + 2] = dt0[r + 2]
            dt1[r1 + 3] = dt0[r + 3]
        }
    }

    // 3. Reverse width / height
    for (let y = 0, lenH = W; y < lenH; y++) {
        for (let x = 0, lenW = H; x < lenW; x++) {
            r  = (x + lenW * y) * 4
            r1 = direction === 'l'
                ? (x + lenW * (lenH - 1 - y)) * 4
                : ((lenW - 1 - x) + lenW * y) * 4
            dt2[r1 + 0] = dt1[r + 0]
            dt2[r1 + 1] = dt1[r + 1]
            dt2[r1 + 2] = dt1[r + 2]
            dt2[r1 + 3] = dt1[r + 3]
        }
    }

    // 4. Redraw image
    cvs.width = H
    cvs.height = W
    ctx.clearRect(0, 0, W, H)
    ctx.putImageData(imgDt2, 0, 0, 0, 0, H, W)

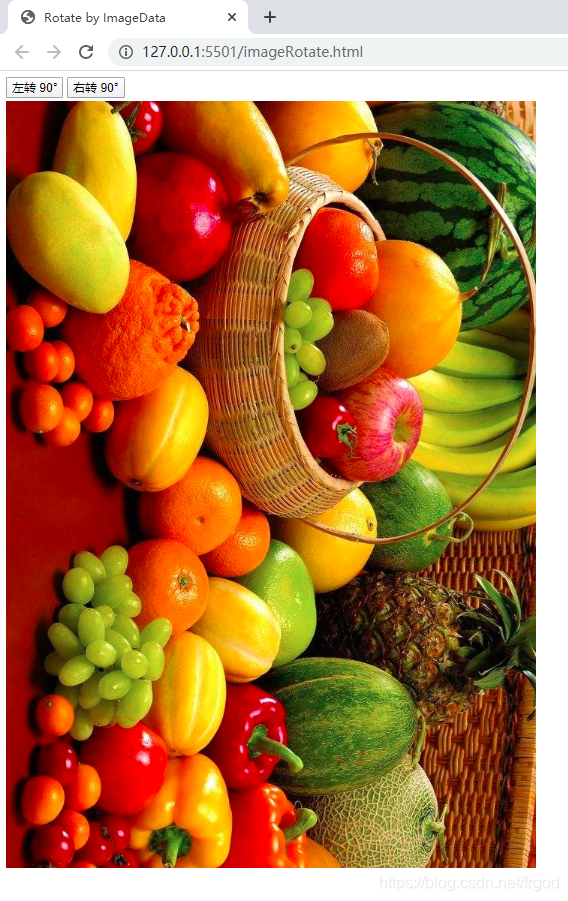

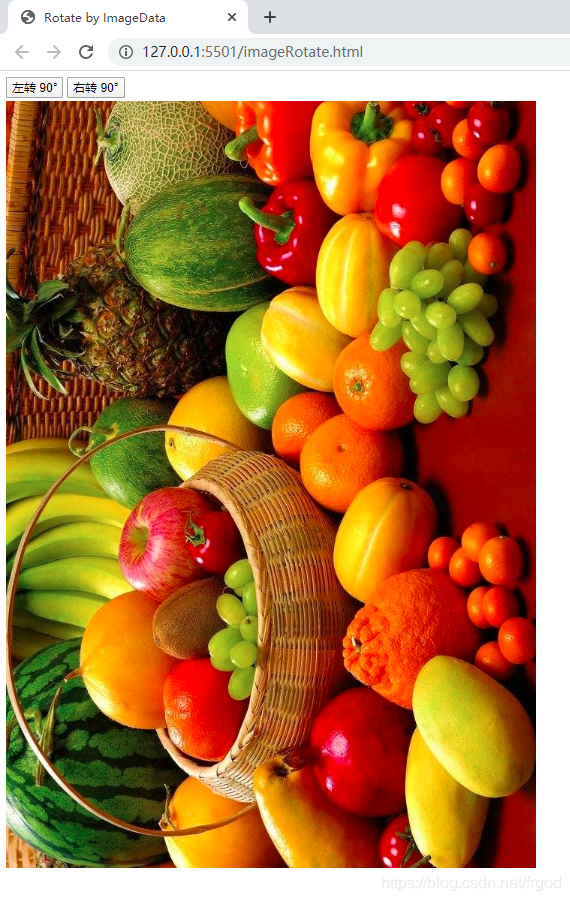

    img.src = cvs.toDataURL('image/jpeg', 1)
}
