有些时候嵌入式系统也需要显示更为复杂的图形，需要更丰富的数据展示。为此，我们需要更大，色彩更丰富，带触屏的显示屏，当然性价比更高就最好了。在我们的项目中遇到此类需求，我们有时会选择DWIN触摸屏。在本篇中，我们就来设计并实现DWIN触摸屏的驱动。

1、功能概述

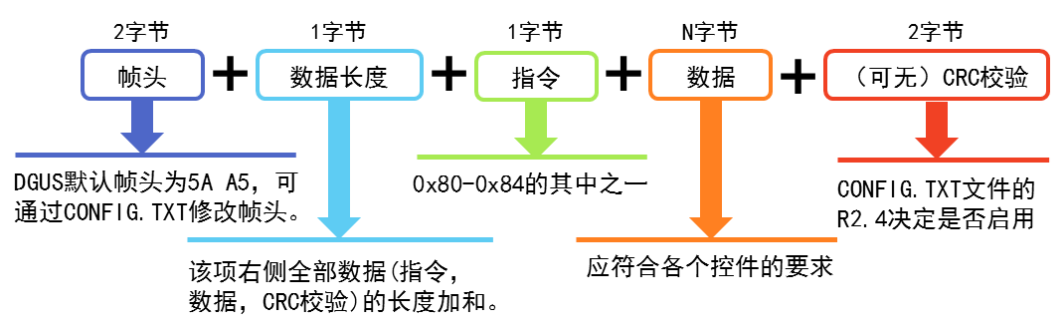

我们这里所说的是迪文的串口屏，该屏有多种接口类型，有使用RS485接口的屏，也有可通过跳线实现TTL接口或RS232接口的屏。但不论什么接口均采用相同的通讯协议。迪文串口屏采用的通讯协议的完整指令结构如下图所示：

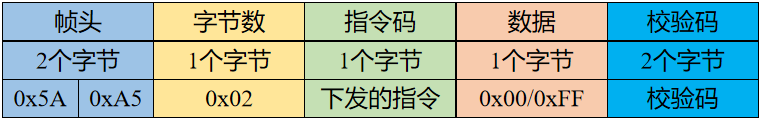

其中，CRC校验不包括帧头和数据长度，仅针对指令和数据进行校验。CRC 校验采用 ANSI CRC-16 （X16+X15+X2+1）格式。当启用 CRC 帧校验并开启自动应答功能后（R2.4=1，RC.3=1），DGUS 屏会在 CRC 校验完成后自动应答校验情况，返回指令结构如下：

帧头**+02+****（DGUS 屏接收的）指令+数据（0xFF 表示 CRC **校验正确，0x00 表示 CRC **校验错误）+CRC。**

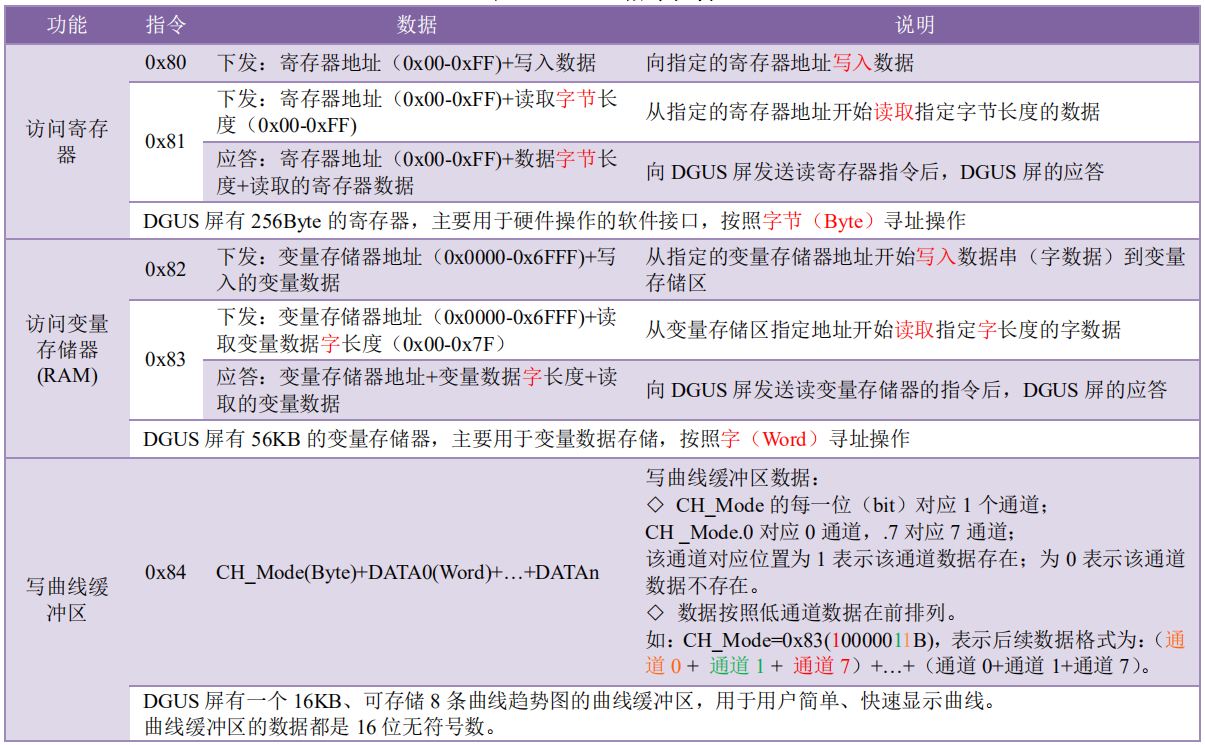

迪文的DGUS 把用户图形界面的每一个页面分解成多个控件变量，即 DGUS 屏采用变量驱动模式工作，屏的工作模式和GUI的状态完全由数据变量来控制。因此，串口指令也只需要对变量进行读、写即可，指令集非常简单，一共只有5条指令。读写指令集如下图所示：

配置寄存器空间是用于存放指令状态的，比如RTC（实时时间）、背光亮度等实时的状态。了解寄存器的地址以及各寄存器的功能，就可以通过串口指令来实现上位机与DGUS屏信息传输及控制。寄存器地址0x00~0xFF，具体功能查看迪文寄存器功能说明。

2、驱动设计与实现

已经了解了迪文屏的通讯协议，我们就可以据此编写迪文屏的驱动程序。我们知道迪文屏的通讯协议有5个指令，我们的驱动就是通过这5个指令操作迪文屏。

2.1、对象定义

我们们依然采用基于对象的操作方式来实现，所以首先我们依然是定义迪文屏的对象类型。具体定义如下：

/* 定义迪文串口屏对象类型 */
typedef struct DwinObject {

     DwinCheckCodeType checkMode;       //校验方式
     void (*SendData)(uint8_t *txData，uint16_t length);   //发送数据
     void (*GetRegister)(struct DwinObject *dwin，uint8_t regAddress，uint8_t readByteLength);
     void (*SetRegister)(struct DwinObject *dwin，uint8_t regAddress，uint8_t *txData，uint16_t length);
}DwinObjectType;

迪文屏对象类型我们并没有抽象出太多属性，因为屏作为从设备并没有返回太多信息，也没有什么选择特性。考虑到通讯信息的校验可以选择是否启用，所以我们将其抽象为属性以区别于不同的情况。

在对象使用之前同样需要对其初始化，所以我们需要对
