外设驱动库开发笔记34：OLED显示屏驱动

  现在OLED显示屏在嵌入式系统中应用的越来越多。对于一些显示信息不太复杂，以显示信息为主的需求，我们一般会选择OLED显示屏。在这一篇中，我们将讨论OLED显示屏驱动的设计与实现。

1、功能概述

  从使用的情况来说，较为常用的是0.96英寸的OLED128x64的显示屏。这种OLED屏多采用象SSD1306这类驱动芯片，所以我们对OLED屏的操作实际就是对控制芯片的操作。

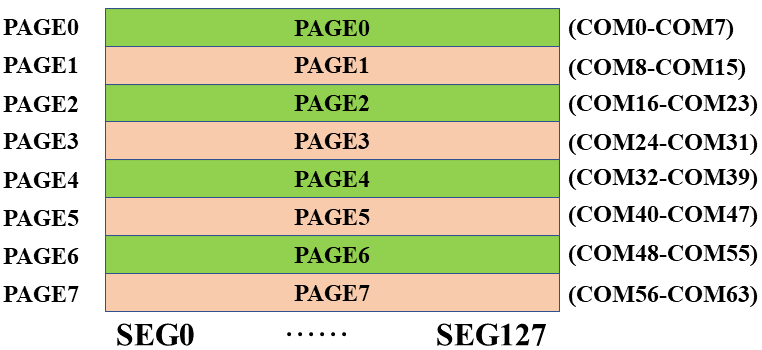

  对于0.96英寸的OLED128x64的显示屏，其像素点为128x64个，对应在显示RAM中的128x64个位。在显存中，这些区域被划分为8个Page，这些页的划分具体如下图所示：

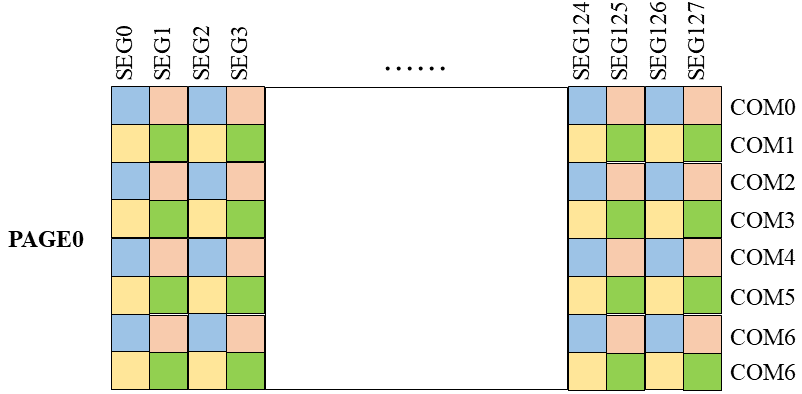

  在每一页中包括128x8个位对应相应的像素点，对显示像素的操作就是对乡村中对应的位的操作，每页中像素点的排布如下：

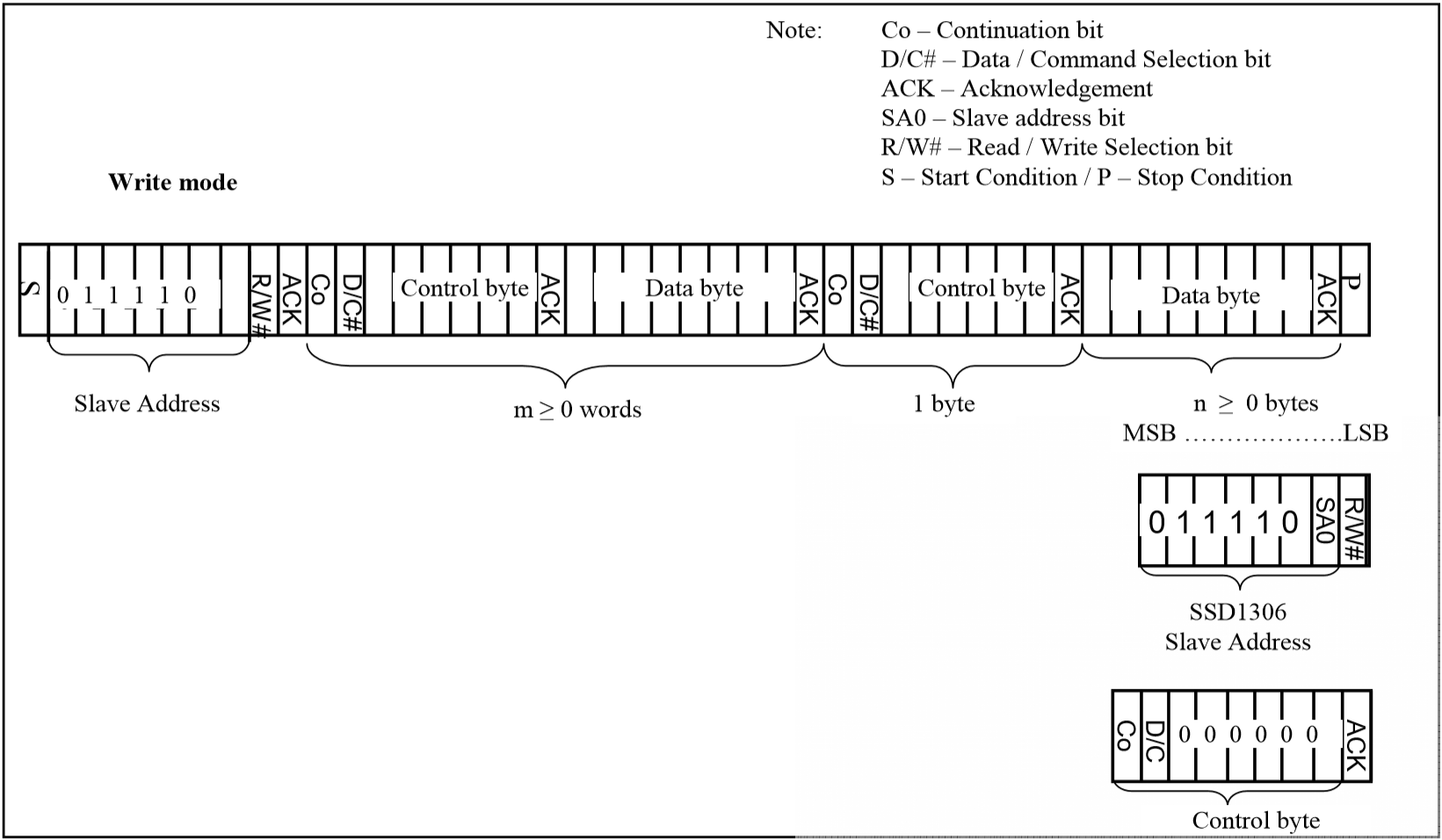

  对于操作0.96英寸的OLED128x64显示屏的接口有多种，如6800并行接口、8080并行接口、SPI串行接口以及I2C串行接口等。对于并行接口应用较少，现在应用较多的是SPI和I2C这两种串行总线接口。在SPI接口方式下，有3个控制引脚是需要操作的，分别是复位、数据命令选择和片选信号。而在I2C接口方式下，仅有复位引脚是可控的，但在发送命令或数据时会多一个字节的控制字。

2、驱动设计与实现

  我们已经了解了0.96英寸的OLED128x64显示屏的基本情况，在这里我们来考虑如何实现0.96英寸的OLED128x64显示屏的驱动设计。

2.1、对象定义

  在使用一个对象之前我们需要获得一个对象。同样的我们想要OLED显示屏就需要先定义OLED显示屏的对象。

2.1.1、对象的抽象

  我们要得到OLED显示屏对象，需要先分析其基本特性。一般来说，一个对象至少包含两方面的特性：属性与操作。接下来我们就来从这两个方面思考一下OLED显示屏的对象。

  先来考虑属性，作为属性肯定是用于标识或记录对象特征的东西。我们来考虑0.96英寸的OLED128x64显示屏对象属性。我们考虑SPI和I2C两种接口的情形，所以我们要分辨当前使用的接口形式以确定采取适当的操作方式，所以我们将端口类型设置为其属性以保存当前的操作接口类型。在I2C接口时，每一台I2C从设备都需要有一个设备地址，我们要记录当前从设备的地址，所以将其设置为属性。

  接着我们还需要考虑OLED显示屏对象的操作问题。在SPI接口模式下，我们需要控制复位、数据命令选择以及片选控制引脚，而在I2C接口模式下，我们需要控制复位引脚。这些控制引脚的操作都依赖于具体的硬件平台，所以我们将其作为对象的操作。我们要想OLED发送命令和数据，但不论是何种接口类型这一操作都依赖于具体的软硬件平台，所以我们将其作为对象的操作。为了控制操作时序，我们需要延时操作函数，而延时操作也依赖于具体的软硬件平台，所以我们将其作为对象的操作。

  根据上述我们对OLED显示屏的分析，我们可以定义OLED显示屏的对象类型如下：

/*定义OLED对象类型*/
typedef struct OledObject {


 uint8_t devAddress;
 OledPortType port;
 void (*Write)(struct OledObject *oled,uint8_t *wData
