1.传统拷贝

FileInputStream、FileOutputStream

read：将数据从磁盘读取到内核态缓冲区，再从内核态缓冲区拷贝到用户缓冲区

write：将数据从用户缓冲区写入到socket缓冲区，再从socket缓冲区写入到网卡设备

内核空间：

主要是提供进程调度、内存分配、连接硬件资源等功能

用户空间：

提供给应用程序的空间，不具有访问内核资源的权限。如果用户程序需要使用到内核空间的资源，则需要通过系统调用来完成。进程从用户空间切换到内核空间，完成相关操作后，再从内核空间切换到用户空间。

内核态：

进程运行在内核空间，被称为进程的内核态

用户态：

进程运行在用户空间，被称为进程的用户态。

DMA技术

DMA本质上是一块主板上独立的芯片，允许外设设备和内存存储器之间直接进行IO数据传输，其过程不需要CPU的参与。

主要流程就是：CPU通知DMA将磁盘数据拷贝到内核态后，CPU就可以无需等待执行其他任务。DMA通知磁盘将数据从磁盘放到磁盘缓冲区，磁盘完成后通知DMA，DMA将数据从磁盘缓冲区放到内内核缓冲区中。完成后，通知CPU来取数据。

1.应用程序调用read函数，向操作系统发起IO调用，上下文从用户态切换至内核态
2.DMA控制器把数据从磁盘中读取到内核缓冲区
3.CPU把内核缓冲区数据拷贝到用户应用缓冲区，上下文从内核态切换至用户态，此时read函数返回
4.用户应用进程通过write函数，发起IO调用，上下文从用户态切换至内核态
5.CPU将缓冲区的数据拷贝到socket缓冲区
6.DMA控制器将数据从socket缓冲区拷贝到网卡设备，上下文从内核态切换至用户态，此时write函数返回

从这里可以看到做一次从磁盘到用户缓冲区的数据提取，需要cpu切换2次，cpu拷贝次数1次，DMA拷贝1次，如果是复制那就需要4次CPU切换，2次CPU拷贝，2次DMA拷贝，所以需要减少CPU在用户态与内核态之间的切换次数以及拷贝次数。

2. 零拷贝

什么是零拷贝？

零拷贝是指计算机执行IO操作时，CPU不需要将数据从一个存储区域复制到另一个存储区域，进而减少上下文切换以及CPU的拷贝时间，是IO操作优化技术。

虚拟内存

虚拟内存远大于物理内存空间。且多个虚拟内存可以映射同一个物理地址。这样当DAM将数据拷贝到内核缓存后，无需cpu将数据再拷贝到用户空间了。

实现零拷贝的方式

1. mmap + write

2. sendfile

3. 带有DMA收集拷贝功能的sendfile

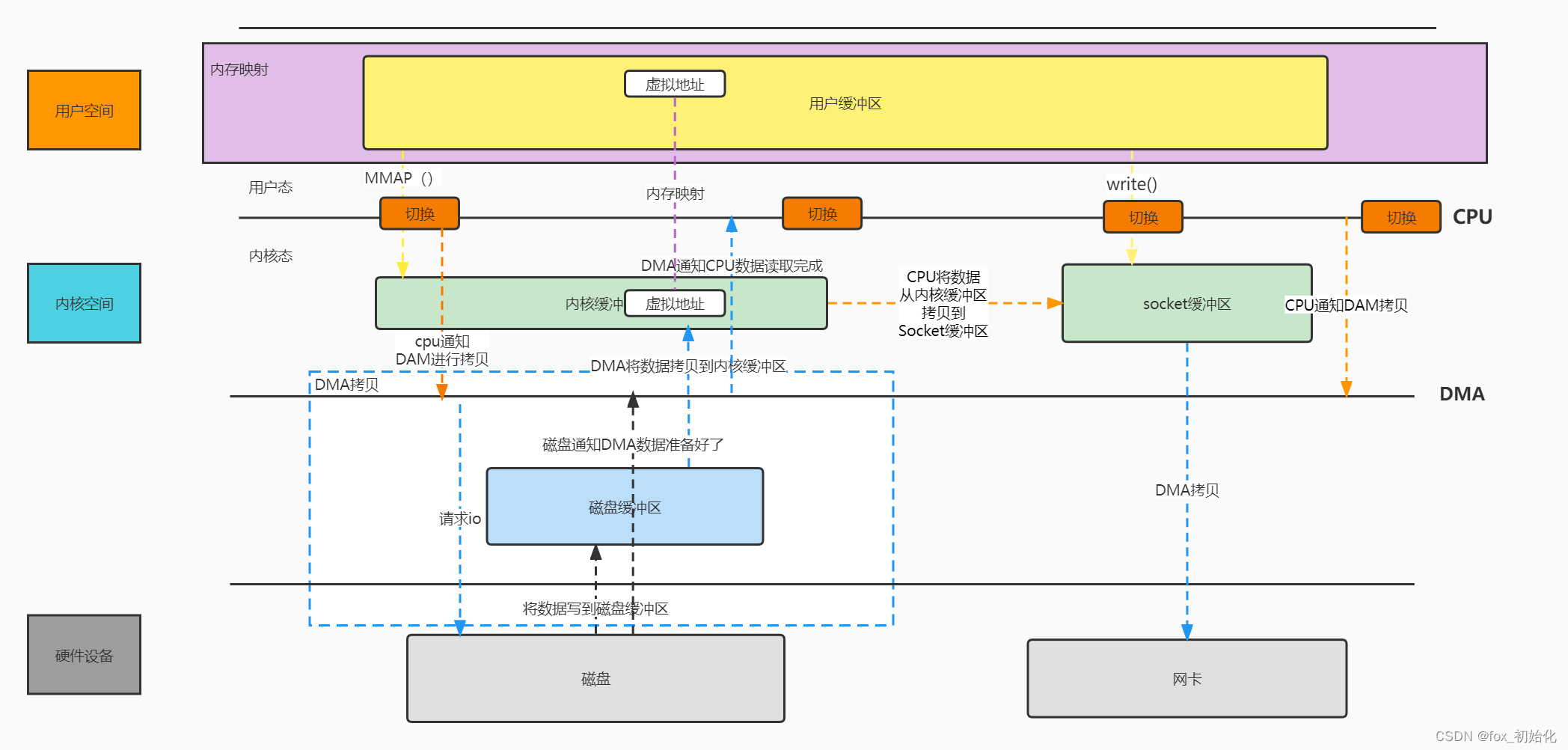

MMAP拷贝

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);

1.用户进程通过调用mmap方法向操作系统内核发起IO调用，上下文从用户态切换至内核态
2.CPU利用DMA控制器，将数据从硬盘拷贝到内核缓冲区
3.上下文从内核态切换回用户态，mmap方法返回
4.用户进程通过调用write方法向操作系统内核再次发起IO调用，上下文从用户态切换至内核态
5.CPU将内核缓冲区的数据拷贝到socket缓冲区
6.CPU利用DMA控制器，将数据从socket缓冲器拷贝到网卡，上下文从内核态切换至用户态，write方法返回

使用mmap + write拷贝，CPU上下文切换4次，拷贝3次（1次CPU拷贝，2次DMA拷贝），由此可见减少了一次CPU拷贝。

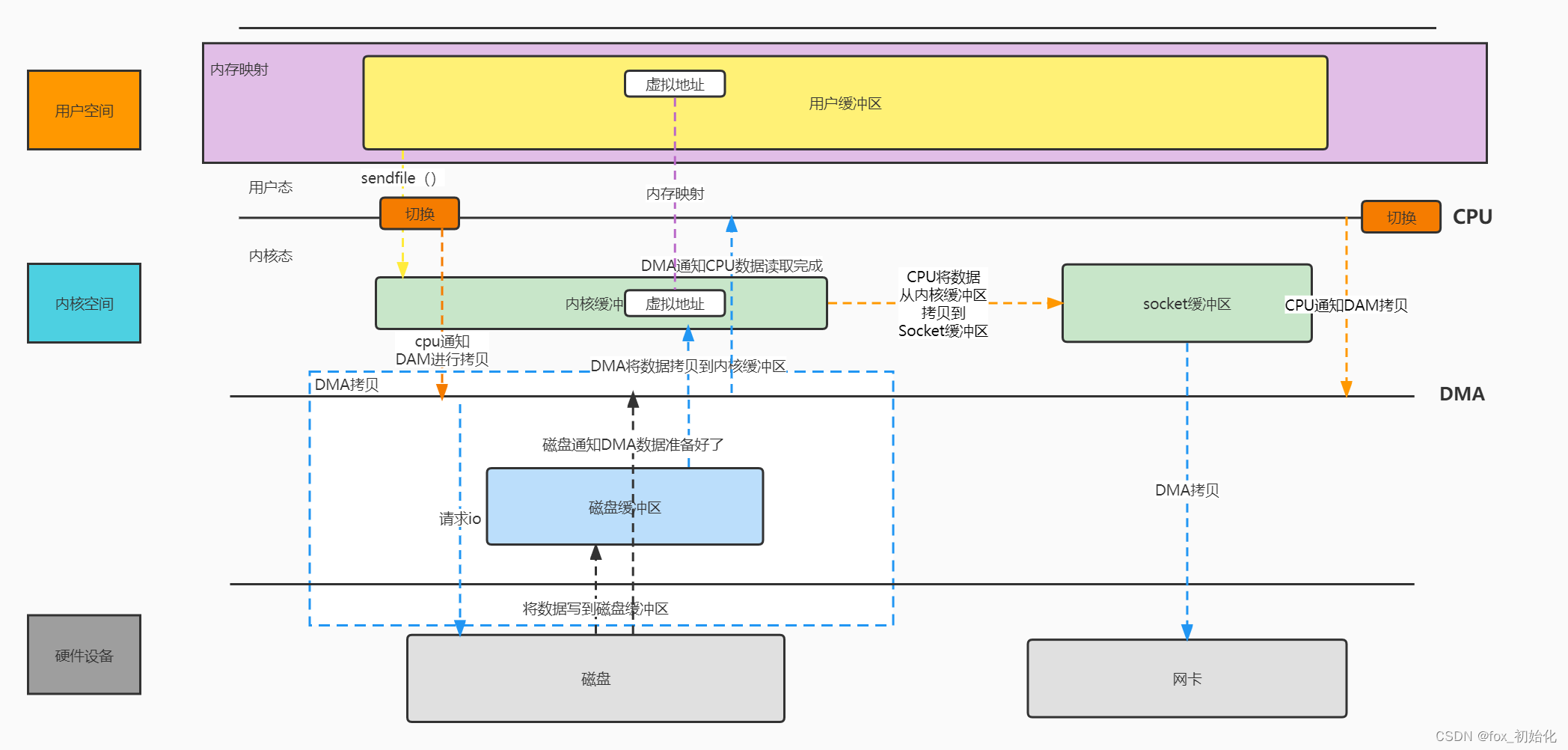

sendfile拷贝

sendfile是Linux2.1版本后内核引入的一个系统调用函数，原型如下

ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

sendfile表示两个文件描述符之间传输数据，他是在操作系统内核中操作的，避免了数据从内核缓冲区和用户缓冲区之际七年的拷贝操作，因此可以用它来实现零拷贝。

1.用户进程发起sendfile系统调用，上下文从用户态切换至内核态
2.DMA控制器将数据从硬盘拷贝到内核缓冲区
3.CPU将读缓冲区中的数据拷贝到socket缓冲区
4.DMA控制器异步把数据从socket缓冲器拷贝到网卡
5.上下文从内核态切换至用户态，sendfile函数返回

使用sendfile拷贝，CPU上下文切换2次，拷贝3次（1次CPU拷贝，2次DMA拷贝），由此可见减少了两次CPU切换，一次CPU拷贝。

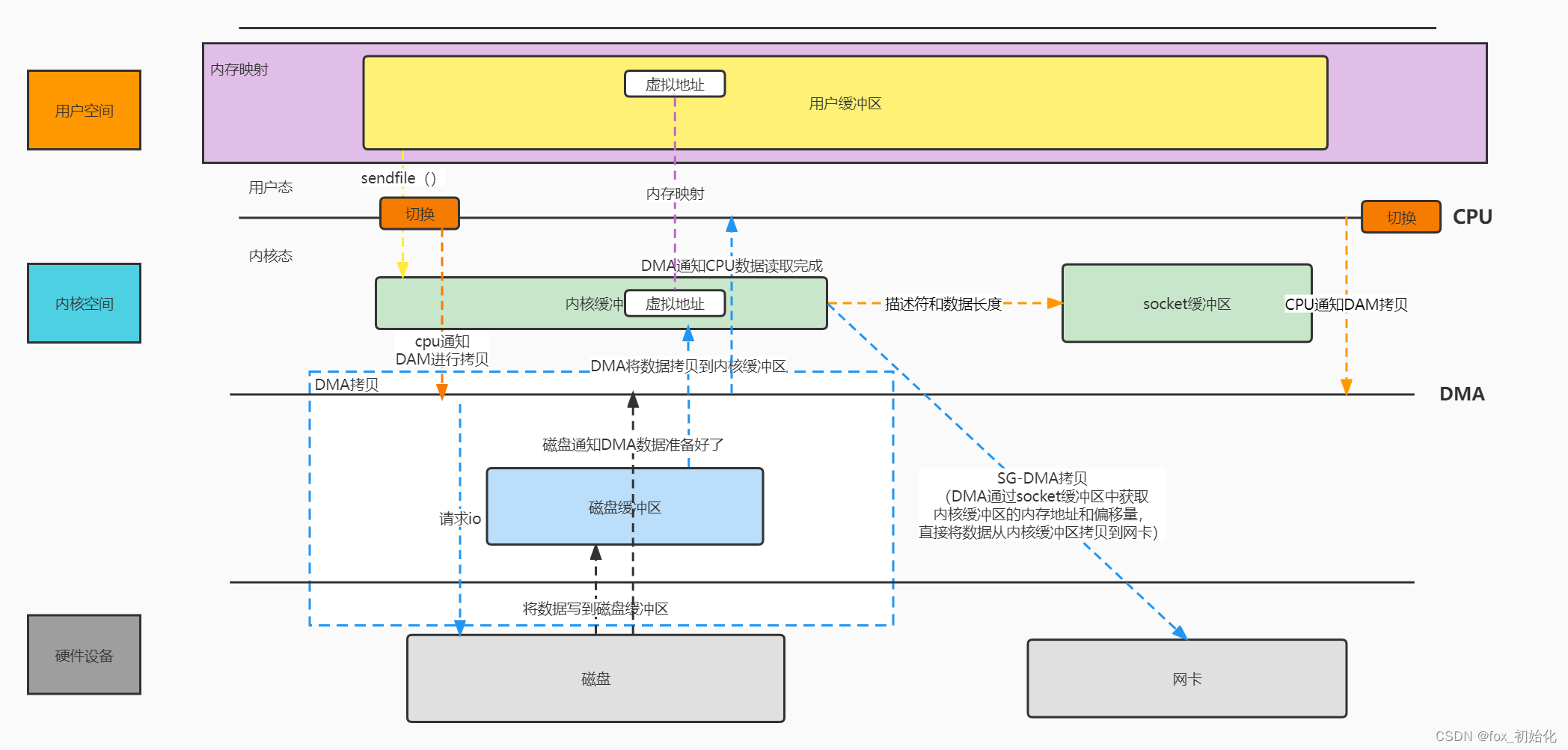

sendfile +DMA scatter/gather实现的零拷贝

1.用户进程发起sendfile系统调用，上下文从用户态切换至内核态
2.DMA控制器将数据从磁盘拷贝到内核缓冲器
3.CPU把内核缓冲区中的文件描述符信息（包括内核缓冲区的内存地址和偏移量）直接发送到socket缓冲区
4.DMA控制器根据文件描述符信息直接把数据从内核缓冲区拷贝到网卡
5.上下文切换至用户态，sendfile返回

sendfile +DMA scatter/gather，只产生2次CPU切换，2次DMA拷贝，这才是真正意义的零拷贝。

拷贝速度对比

Java中拷贝文件的方式

使用文件大小：2657KB

使用FileInputStream、FileOutputStream传统拷贝

private static void fileCopy(){
            FileInputStream fileInputStream = null;
            FileOutputStream fileOutputStream = null;

            try {
                Long t1 = System.currentTimeMillis();
                fileInputStream = new FileInputStream(new File("C:\\Users\\XXX\\IdeaProjects\\text.txt"));
                fileOutputStream = new FileOutputStream(new File("C:\\Users\\XXX\\IdeaProjects\\FileOutputStream.txt"));
                int readData = 0;
                byte[] buf = new byte[1024*1024*10];
                while (-1 != (readData = fileInputStream.read(buf))) {
                    fileOutputStream.write(readData);
                }
                Long t2 = System.currentTimeMillis();
                System.out.println(t2-t1);
            } catch (Exception e) {
                e.printStackTrace();
            }  finally {
                try {
                    fileInputStream.close();

                } catch (IOException e) {
                    e.printStackTrace();
                }
                try {
                    fileOutputStream.close();

                } catch (IOException e) {
                    e.printStackTrace();
                }
            }

耗时：11

MMAP（FileChannle的read、write）拷贝

private static void mmapCopy() {
        FileInputStream fileInputStream = null;
        FileOutputStream fileOutputStream = null;
        FileChannel readChannel = null;
        FileChannel wirteChannel = null;

        try {
            Long t1 = System.currentTimeMillis();
            fileInputStream = new FileInputStream(new File("C:\\Users\\xxx\\IdeaProjects\\text.txt"));
            fileOutputStream = new FileOutputStream(new File("C:\\Users\\xxx\\IdeaProjects\\MMAP.txt"));
            readChannel = fileInputStream.getChannel();
            wirteChannel = fileOutputStream.getChannel();
            int n = 0;

            ByteBuffer buf = ByteBuffer.allocate(1024*1024*10);
            while (readChannel.read(buf) != -1) {
                buf.flip();
                wirteChannel.write(buf);
                buf.clear();
                wirteChannel.force(true);
            }

            Long t2 = System.currentTimeMillis();
            System.out.println(t2 - t1);
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            try {
                readChannel.close();
            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                wirteChannel.close();
            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                fileInputStream.close();

            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                fileOutputStream.close();

            } catch (IOException e) {
                e.printStackTrace();
            }

        }

    }

耗时：27

sendfile拷贝（FileChannle的transferTo）

private static void senfileCopy() {
        FileInputStream fileInputStream = null;
        FileOutputStream fileOutputStream = null;
        FileChannel readChannel = null;
        FileChannel wirteChannel = null;

        try {

            fileInputStream = new FileInputStream(new File("C:\\Users\\XXX\\IdeaProjects\\text.txt"));
            fileOutputStream = new FileOutputStream(new File("C:\\Users\\XXX\\IdeaProjects\\SendFile.txt"));
            readChannel = fileInputStream.getChannel();
            wirteChannel = fileOutputStream.getChannel();

            Long t1 = System.currentTimeMillis();
            long len = readChannel.size();
            long position = readChannel.position();
            readChannel.transferTo(position,len,wirteChannel);
            Long t2 = System.currentTimeMillis();
            System.out.println(t2 - t1);
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            try {
                readChannel.close();
            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                wirteChannel.close();
            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                fileInputStream.close();

            } catch (IOException e) {
                e.printStackTrace();
            }
            try {
                fileOutputStream.close();

            } catch (IOException e) {
                e.printStackTrace();
            }

        }

    }

耗时：3

在小数据量下传统方式和mmap方式没有太大的区别，但是sendFile方式差距还是比较明显的。

	传统拷贝	mmap+write	sendfile	sendfile+scatter、gather
CPU切换次数	4	4	2	2
CPU拷贝次数	2	1	1	0
DMA拷贝次数	2	2	2	2
原因	存在用户缓冲区和内核缓冲区，使用DMA技术，CPU需要将数据从内核缓冲区到用户缓冲区来回读取	增加虚拟内存地址映射，CPU直接通过映射招到内核态的数据copy到Socket缓冲区	使用sendfile减少CPU的切换次数	使用sendfile减少CPU的切换次数，且CPU不再将数据复制到Socket缓冲区，而是把数据的位置和长度给到Socket缓冲区，由DMA根据位置和长度直接从内核缓冲区复制到磁盘
系统调用	read/write	mmap/write	senfile	sendfile+scatter/gather
