基于Python的三角网格划分

一、矩形网格单元的生成

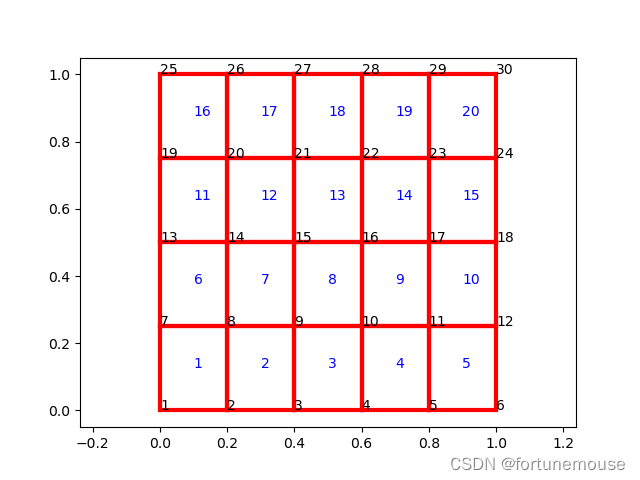

矩形网格单元

如上图所示，黑色数字表示的是节点，蓝色数字表示的是element的位置，每个节点对应一个黑色数字，每一个element有四个节点与之对应，基于Python的编程，我们可以得到节点的位置列表，储存着所有节点的位置坐标，且列表的索引即为节点的索引，同时对遍历所有的element可以得到element的节点索引列表，列表中存储着每个element对应的四个节点的索引，element列表的索引即为element的编号。

二、三角网格单元的生成

在有限元算法中，多是基于三角网格的算法，我们可以从矩形网格中得到标准的三角网格单元，对于矩形网格中的每一个矩形单元可以将其按对角线进行剖分成两个三角形单元，并重新进行编号。
进过剖分之后，element的数量变成原来的两倍，每个element对应三个节点。据此我们得到了下面的三角网格单元“

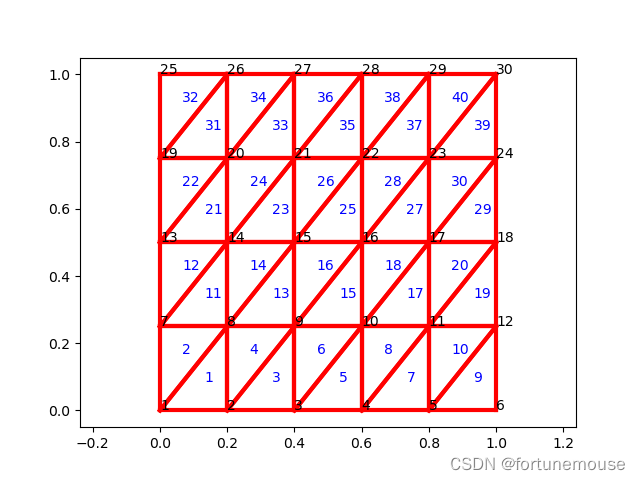

三角网格单元 matplotlib中提供了基于非规则三角网格的绘图工具，我们生成的三角网格也是可以使用的，使用其中的tri库我们可以绘制出以下结果：

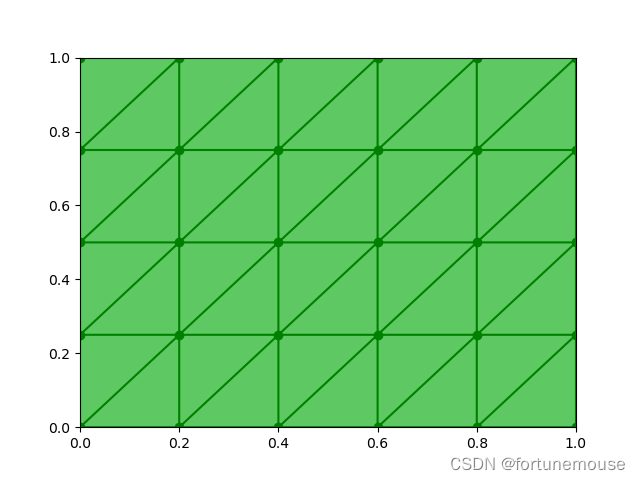

matplotlib.tri 绘制

三、参考代码

# -*- coding: utf-8 -*-
'''
该程序用于创建二维有限元标准三角网格程序，其中利用了四角网格的剖分
来建立三角网格，计算得到代表网格node坐标列表，列表的索引为node 的
索引，得到element节点索引列表。
@作者：fm
'''
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.tri as mtri

def creat_mesh(x, y, nx, ny, e_type):
    '''
    x:x方向上的距离
    x:y方向上的距离
    nx:x方向上的element的数量
    ny:y方向上的element的数量
    e_type:SQ表示是矩形单元,TR表示三角单元

    '''
    # 矩形单元的四角坐标
    q = np.array([[0., 0.], [x, 0.], [0, y], [x, y]])
    # node的数量
    numN = (nx+1)*(ny+1)
    # element的数量
    numE = nx*ny
    # 矩形element的角
    NofE = 4
    # 二维坐标
    D = 2
    # nodes 坐标
    NC = np.zeros([numN, D])
    # dx,dy的计算
    dx = q[1, 0]/nx
    dy = q[2, 1]/ny
    # nodes 坐标计算
    n = 0
    for i in range(1, ny+2):
        for j in range(1, nx+2):
            NC[n, 0] = q[0, 0] + (j-1)*dx
            NC[n, 1] = q[0, 1] + (i-1)*dy

            n += 1
    # element 索引，一个element由四个角的节点进行索引
    EI = np.zeros([numE, NofE])

    for i in range(1, ny+1):
        for j in range(1, nx+1):
            # 从底层开始类推
            if j == 1:
                EI[(i-1)*nx+j-1, 0] = (i-1)*(nx+1) + 1
                EI[(i-1)*nx+j-1, 1] = EI[(i-1)*nx+j-1, 0] + 1
                EI[(i-1)*nx+j-1, 3] = EI[(i-1)*nx+j-1, 0] + (nx+1)
                EI[(i-1)*nx+j-1, 2] = EI[(i-1)*nx+j-1, 3] + 1
            else:
                EI[(i-1)*nx+j-1, 0] = EI[(i-1)*nx+j-2, 1]
                EI[(i-1)*nx+j-1, 3] = EI[(i-1)*nx+j-2, 2]
                EI[(i-1)*nx+j-1, 1] = EI[(i-1)*nx+j-1, 0] + 1
                EI[(i-1)*nx+j-1, 2] = EI[(i-1)*nx+j-1, 3] + 1
    # 至此完成了矩形单元的划分工作
    # 三角形单元需要将每一个矩形单元进行拆分，即一分二成两个三角形
    if e_type == 'TR':
        # 三角形的三个角
        NofE_new = 3
        # 单元数量
        numE_new = numE * 2
        # 新的三角单元索引
        EI_new = np.zeros([numE_new, NofE_new])

        # 对矩形单元进行逐个剖分
        for i in range(1, numE+1):
            EI_new[2*(i-1), 0] = EI[i-1, 0]
            EI_new[2*(i-1), 1] = EI[i-1, 1]
            EI_new[2*(i-1), 2] = EI[i-1, 2]

            EI_new[2*(i-1)+1, 0] = EI[i-1, 0]
            EI_new[2*(i-1)+1, 1] = EI[i-1, 2]
            EI_new[2*(i-1)+1, 2] = EI[i-1, 3]

        EI = EI_new
    EI = EI.astype(int)
    return NC, EI


x, y = 1, 1
nx = 5
ny = 4
element_type = 'TR'
NC, EI = creat_mesh(x, y, nx, ny, element_type)
numN = np.size(NC, 0)
numE = np.size(EI, 0)
plt.figure(1)
count = 1
# plot nodes num
for i in range(numN):
    plt.annotate(count, xy=(NC[i, 0], NC[i, 1]))
    count += 1

if element_type == 'SQ':
    count2 = 1
    for i in range(numE):
        # 计算中点位置
        plt.annotate(count2, xy=((NC[EI[i, 0]-1, 0]+NC[EI[i, 1]-1, 0])/2,
                                 (NC[EI[i, 0]-1, 1]+NC[EI[i, 3]-1, 1])/2),
                     c='blue')
        count2 += 1
        # plot lines
        x0, y0 = NC[EI[i, 0]-1, 0], NC[EI[i, 0]-1, 1]
        x1, y1 = NC[EI[i, 1]-1, 0], NC[EI[i, 1]-1, 1]
        x2, y2 = NC[EI[i, 2]-1, 0], NC[EI[i, 2]-1, 1]
        x3, y3 = NC[EI[i, 3]-1, 0], NC[EI[i, 3]-1, 1]
        plt.plot([x0, x1], [y0, y1], c='red', linewidth=3)
        plt.plot([x0, x3], [y0, y3], c='red', linewidth=3)
        plt.plot([x1, x2], [y1, y2], c='red', linewidth=3)
        plt.plot([x2, x3], [y2, y3], c='red', linewidth=3)

if element_type == 'TR':
    count2=1
    for i in range(numE):
        # 计算中点位置
        plt.annotate(count2, xy=((NC[EI[i, 0]-1, 0]+NC[EI[i, 1]-1, 0]+NC[EI[i, 2]-1, 0])/3,
                                 (NC[EI[i, 0]-1, 1]+NC[EI[i, 1]-1, 1]+NC[EI[i, 2]-1, 1])/3),
                     c='blue')
        count2 += 1
        x0, y0 = NC[EI[i, 0]-1, 0], NC[EI[i, 0]-1, 1]
        x1, y1 = NC[EI[i, 1]-1, 0], NC[EI[i, 1]-1, 1]
        x2, y2 = NC[EI[i, 2]-1, 0], NC[EI[i, 2]-1, 1]
        plt.plot([x0, x1], [y0, y1], c='red', linewidth=3)
        plt.plot([x1, x2], [y1, y2], c='red', linewidth=3)
        plt.plot([x0, x2], [y0, y2], c='red', linewidth=3)
# plt.xlim(0, x)
# plt.ylim(0, y)
plt.axis("equal")
plt.show()

plt.figure(2)
x=np.squeeze(NC[:,0])
y=np.squeeze(NC[:,1])
tri=EI-1
triang = mtri.Triangulation(x,y,tri)
plt.tricontourf(triang,np.zeros_like(x))
plt.triplot(triang,'go-')
plt.show()
