前言

水了几篇不痛不痒的博客，于是决定把mtcnn的原理记录下，分享给想要学习人脸识别，但是很纠结如何开始的人。网上关于mtcnn的教程大同小异，不同不痒，认真看完此文，如果还不会mtcnn，那么请你来掐死我！

来看看效果

关于检测

检测，顾名思义就是找到我们需要的物体，并且标注他在图像中的位置。

从mnist数据集开始

大多数朋友上有的第一个数据集，有着深度学习的hello world之称！我们先看看数据集的样子：

经过我处理后可视化的mnist数据集的一部分

经过处理后(可能以后我会出文如何处理得到这样的图片)，我把里面的零拿了出来，每张图片是28x28大小，都有一个0～9之间的数字

今天不讲如何处理mnist，稍微提一下，我们把每张有数字的图片放到神经网络中，然后会输出一个结果告诉我们这张图片是数字几，这样就做到了物体的识别

同样地，我们可以把0～9的数字图片换成其他，例如猫狗，那我们就可以训练得到区分猫还是狗的神经网络。

import tensorflow as tf
(train_images, train_labels),(test_images, test_labels)= tf.keras.datasets.mnist.load_data()
print(train_images.shape)# 6000,28,28,1

出现问题
貌似我们可以用这个思路区分其他的物体，可是，看mnist数据集的图片我们发现，每张图片只有一个数字，也就是，我们训练好的网络，将来也只能识别单个物体，如果要识别的图片有两个数字，我们需要向办法将两个数字分开，分别输入到网络进行预测。那我们有没有办法让我们训练的网络一次可以识别多个物体呢？

解决

滑动窗口

先看张图片：

有人有动物，很唯美很和谐

如果直接把图片输入神经网络预测可行吗？显然，大多数情况下是不可以直接传入神经网络获得预测结果的。

把一张图片分成许多张小图片

像这样，我们把图片分成许多小图片，然后每张小图片截取下来，上图我们可以得到8张小图片，我们将这8张图片一次传入网络中判断那个小格子里面是什么物体。问题解决了吗？我们可以看到，小动物的头我们可以找到，可是小女孩的头部被分成了两张图片了，显然这样子我们找不到小女孩。此时，我们可以利用滑动窗口的方法

图片有点乱，慢慢看～～

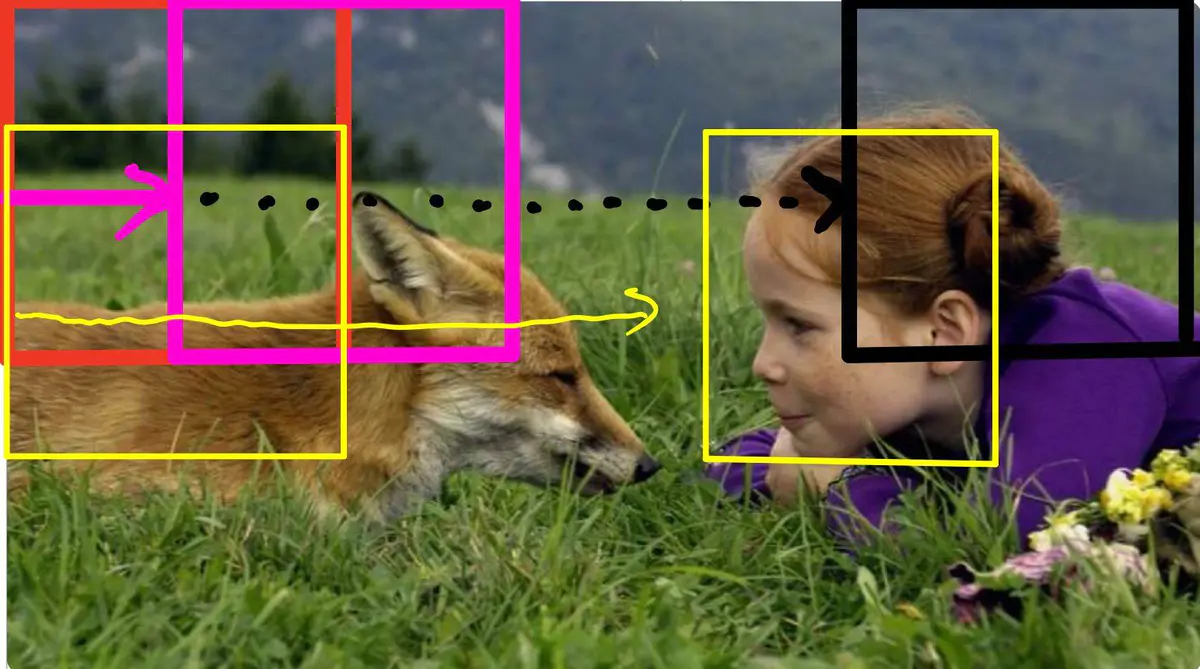

最左上角的红色框框就是我们选定的框框，我们先把红色框框的图片截取下来传入神经网络中预测，然后我们把红色框框向右平移，我们得到粉红色的框框，然后我们再把粉红色框框的图片截取出来送到网络中预测，以此类推，我们每次将框框向右移动一定的长度，然后获得下一个框框，当框框移动到第一行的最后时候，也就是和黑色框框重合的时候，第一行我们取完了，然后将框框向下平移，此时当作第二行，简单总结就是将框框按照一定的长度平移，遍历整张图片

此刻，我们可也找到小女孩和小动物的位置。

我们暂且叫这个方法框框滑动理论。

我们来看看这个方法有什么有缺点：

优点是可以找到一幅图像的多个物体，还能找到大致位置，缺点也很明显，越是想要找到多的物体，那么框框移动的距离就要小，当移动的距离越小，那么图片越多，识别的效率就降低。

MTCNN

我们看了一下单个物体的检测和多个物体的检测，接下来是有关人脸的检测建议看看原论文

MTCNN由三个级联的网络组成,分别是PNET，RNET，ONET

图片经过预处理，先经过pnet网络，将结果给rnet网络，rnet网络的输出再传入onet网络，onet最后得到输出结果

Pnet

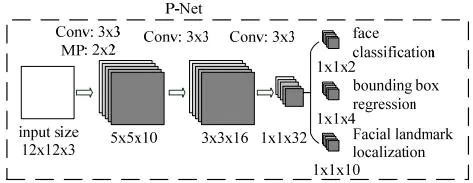

pnet网络结构

不需要看懂，我们看最左边的正方形，下面标注12x12x3，没错这个就是框框的大小，就是我们我们上面找到小女孩的框框，长宽都是12个像素，最后面的3代表图像是三通道的，也就是RGB彩色图像。我们将用12x12大小的框框来找人脸(重点),这里框框每次移动的距离是两个像素(不展开论述)

小朋友你现在是否有很多问号

12x12不会太小了吗？我的脸肯定比12x12大呀QvQ

别急，听我娓娓道来。

论文对要进行检测的图像做了图像金字塔

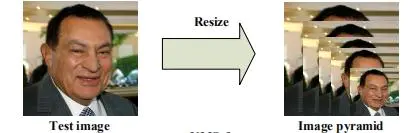

图像金字塔

大家在脑海里想一想金字塔长什么样子，尖尖的，对吧！其实就是将图像进行一定比例，一系列的缩放。。。 (瞬间low了不少)

缩放的极限是到12x12，再小下去的话，框框都比图像大了，哪怕你再大的头，总会有个缩放比例，把你的头变小的,此刻应该有一波掌声，原论文就是妙.不妨给我点个小赞，加个关注

下面我将验证我的框框滑动理论，将有一大波代码来袭，请注意—_—

import cv2  # opencv库
import tensorflow as tf
import numpy as np

下面是网络结构

defPnet():
    input= tf.keras.Input(shape=[None,None,3])
    x = tf.keras.layers.Conv2D(10,(3,3), strides=1, padding='valid', name='conv1')(input)
    x = tf.keras.layers.PReLU(shared_axes=[1,2], name='PReLU1')(x)
    x = tf.keras.layers.MaxPooling2D()(x)
    x = tf.keras.layers.Conv2D(16,(3,3), strides=1, padding='valid', name='conv2')(x)
    x = tf.keras.layers.PReLU(shared_axes=[1,2], name='PReLU2')(x)
    x = tf.keras.layers.Conv2D(32,(3,3), strides=1, padding='valid', name='conv3')(x)
    x = tf.keras.layers.PReLU(shared_axes=[1,2], name='PReLU3')(x)
    classifier = tf.keras.layers.Conv2D(2,(1,1), activation='softmax',name='conv4-1')(x)
    bbox_regress = tf.keras.layers.Conv2D(4,(1,1), name='conv4-2')(x)
    model = tf.keras.models.Model([input],[classifier, bbox_regress])
    model.summary()
    return model

model = Pnet()# 读取网络结构
model.load_weights("./pnet.h5", by_name=True)# 读取预训练权重，此步骤可以省略

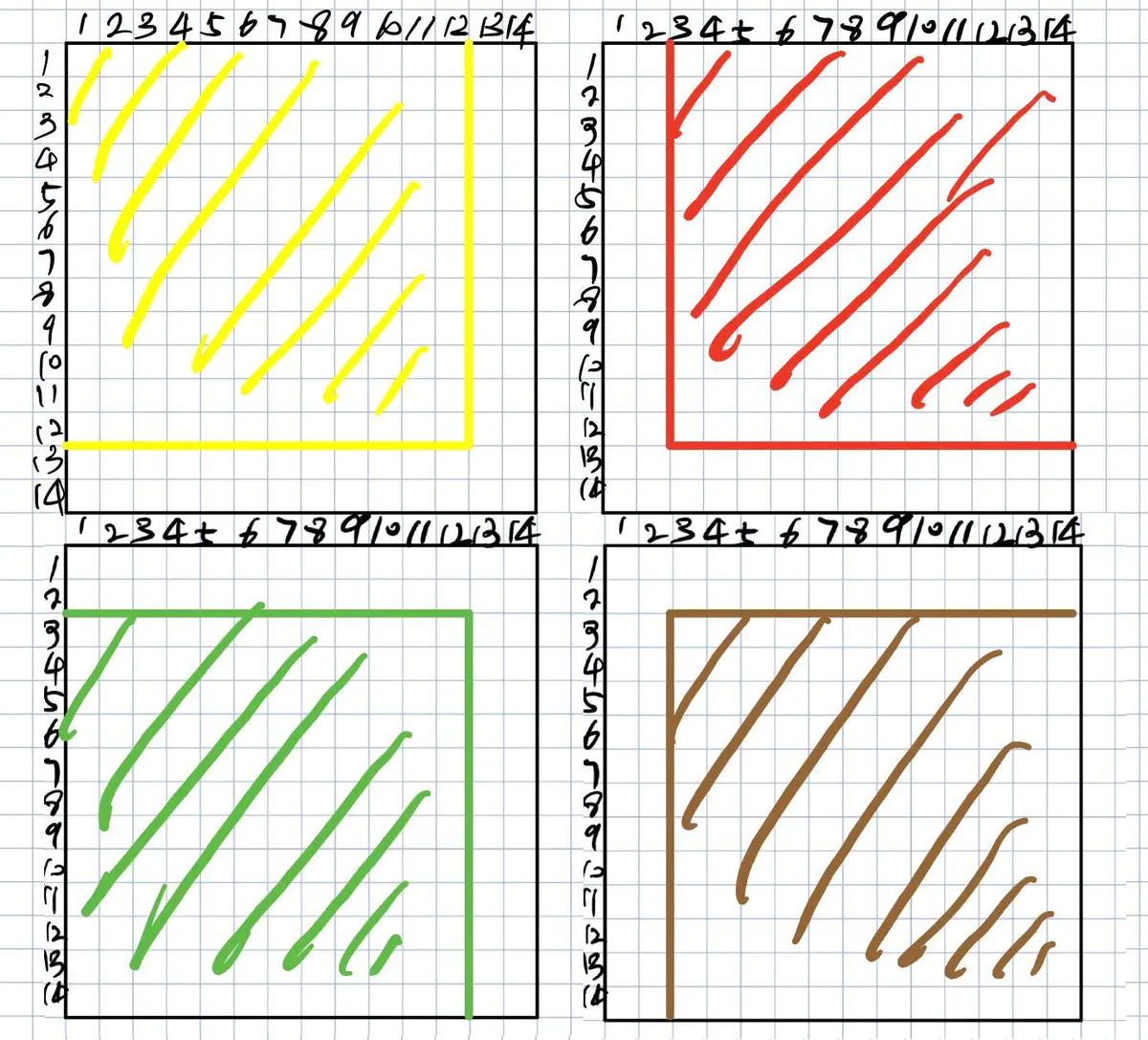

讲讲我的思路，我将准备一张 12x12x3大小的人脸图片传入网络，看看输出结果，之后，我在这张图片的最后边添加两列大小全为255的像素点，底下也添加两行，此时图片变成14x14

img = cv2.imread("./face1.jpg")# 用opencv的方法把图像读取进来
img = cv2.cvtColor(img, cv2.COLOR_BRG2RGB)
img =(img-127.5)/127.5# 归一化，不展开
img = img.reshape(1,*img.shape)# shape=1x12x12x3 只有四维才符合输入格式

图像处理完毕，接下来传入网络进行预测，我们看看会得到什么结果

out = model.predict(img)

结果

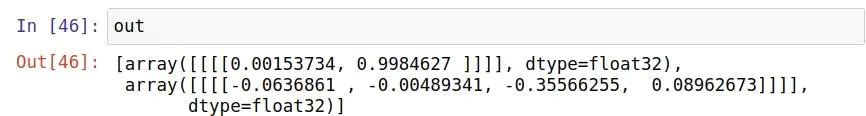

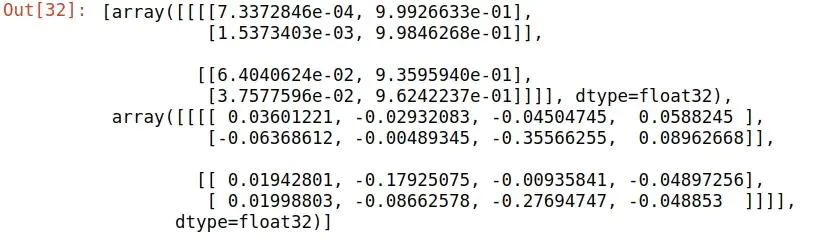

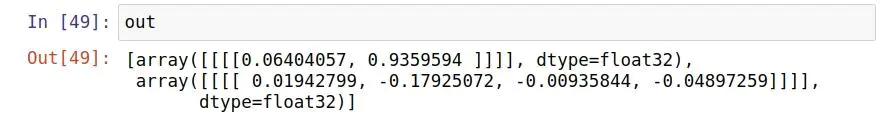

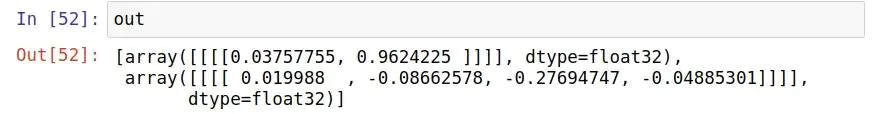

我们可以看到两个array,为什么会这样？我们回到pnet的网络结构图：

pnet结构

这次我们看到最右边，从上到下一次是face classificationboundingbox regressinoFacial landmark localization也就是人脸概率，边框回归，标记点，简单来说就是会输出三个结果，第一个结果的大小是1x1x2的这个代表是否是人脸的概率也就对应我们得到结果的第一个array:

第一个array

这个数组有两个值，第一个代表非人脸的概率，第二个值代表人脸的概率，我们很清晰看到第二值约等于0.9926633,换成百分比就是百分之九九，我们的网络说这个框框有99的概率是人脸！！！先别激动，我们看看第二个数组：

第二个array

这个array有四个值，也就是对应网络结构中的boundingbox regression,它的shape是1x1x4，也就对应我们第二个数组的四个输出值，这四个值可以姑且当作offset(偏移量), 分别对应左上角坐标x和y值的偏移量，右下角坐标x和y的偏移量，用原来的坐标加上坐标对应的偏移量的数值，就可以得到我们网络预测的人脸框的大小。
