用Amalagamator进行多边形综合

原文发布时间：2012-10-11

整理：毛毛虫

Amalagamator转换器通过合并邻近几何细节来简化或综合多边形，几何既可以是同一个多边形（自身合并），也可以与邻近多边形（二进制合并）。

这一处理通常用于详细形状（比如湖）需要被简化为更小比例尺的地图的制图综合。

合并模式（Amalgamation Modes）

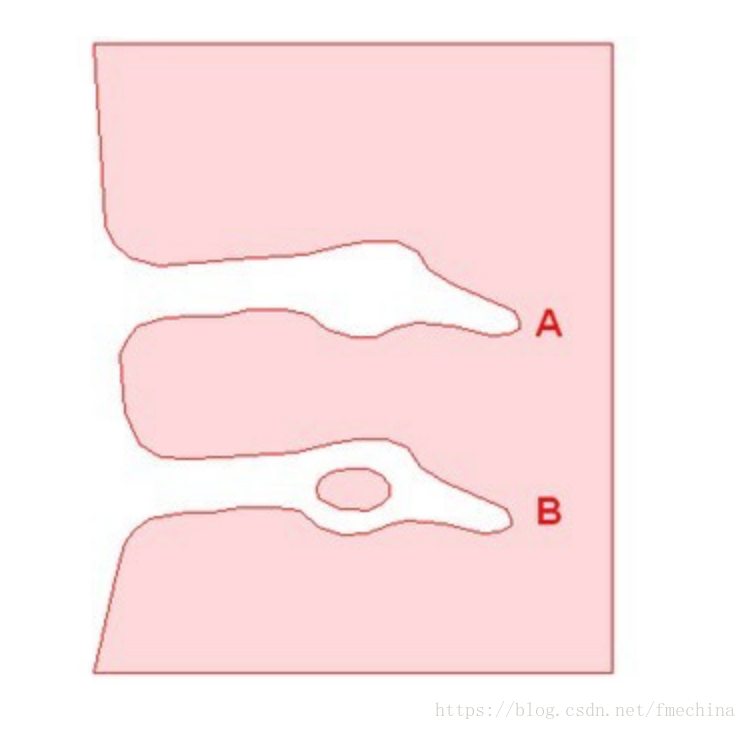

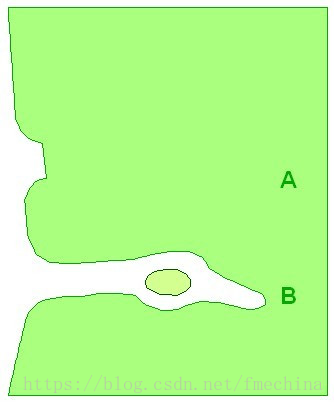

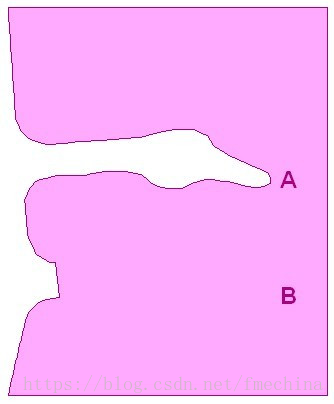

下面是一个Amalgamator转换器执行多边形综合的简单示例。以一个多边形几何开始，假设它是沿海区域的一部分，有两个相同的水湾（A和B），其中一个里面有一个小岛。

Amalgamator转换器使用三角形填充要素间或相同要素的各部分间的空白区域。

每个进入转换器的多边形被致密化（密度由“最大三角形宽度”参数定义），与它的凹包重叠，凹包和多边形的间距被三角化。这些三角形不会超过一定大小（“最大三角形长度”），被融合形成连接体，然后与原始要素被融合为一体（更详细的处理，查看转换器帮助）

Amalgamator转换器有三种模式：
        》自身（Self）——每个要素各自合并。这个模式会综合单个要素的细节。
        》二进制（Binary）——两个或更多要素被合并。这一模式会填充要素间的空白。
        》自身，二进制（Self, Binary）——自身和二进制模式都被应用。

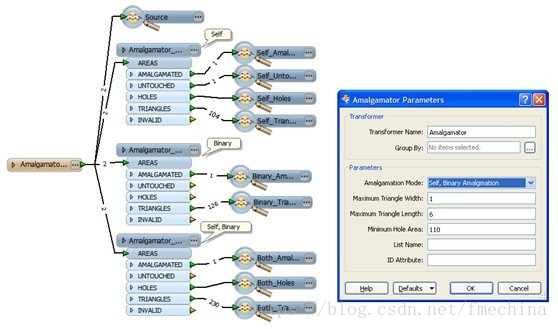

作者测试工作空间包含了三个Amalgamator转换器，展示了上面列表中的所有模式。所有其他参数相同。

这个转换器输出混合体，形成的连接体的三角形，把较大的三角形后存在的洞过滤出来。这也是“Invalid”（非多边形要素）和“不变要素”端口的输出要素。

Amalgamator根据选中的模式处理要素，输出不同的结果。

三角形（Triangles）：

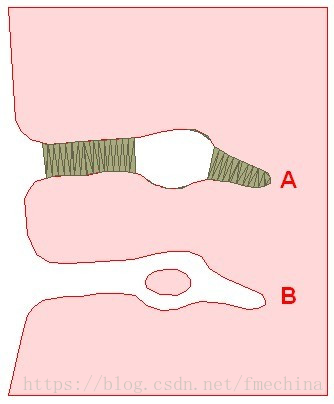

自身（Self）

 在大部分地方，海湾A的宽度比“最大三角形长度”小，这些地方三角形建立了连接体（也可以见下面的Handing_Holes部分）。海湾B（是另一个监测到在容差内的要素）保持不相接。

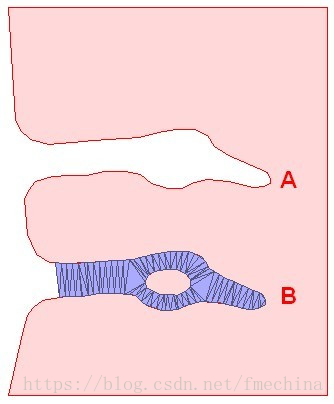

二进制（Binary ）

 对于海湾A，没有另一个要素被监测到。海湾B允许沿着整体长度构建小于“最大三角形长度”的三角形。

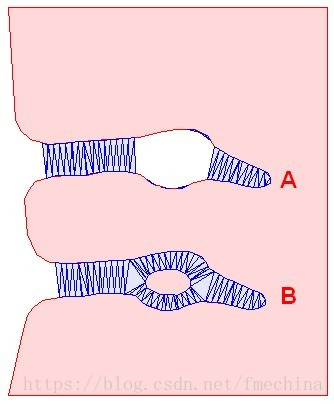

两者方式（Both）

  两个海湾都被三角形填充

混合体（A malgames）:

自身（Self）



二进制（Binary）

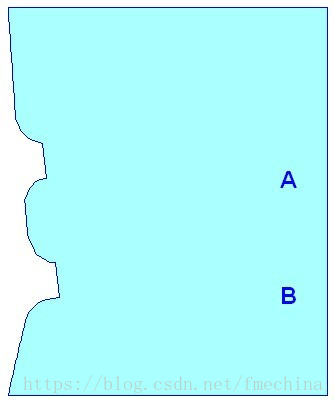

两种方式(Both)

洞的处理（Handling Holes）

有时混合体处理可能在输出中产生洞。控制洞的最小大小的“最小洞面积”参数会被保留，在混合要素中不被融合。在上面的例子中，我们可以看到在海湾A的混合体后的一个洞。这个洞的面积是109平方米，所以如果设置“最小洞面积”，在本例子中是100，这个洞会被保留，如果我们设置为110，它会被融合（从制图角度，保留这样的一个洞是错误的，但是这不在本文的范围内）。

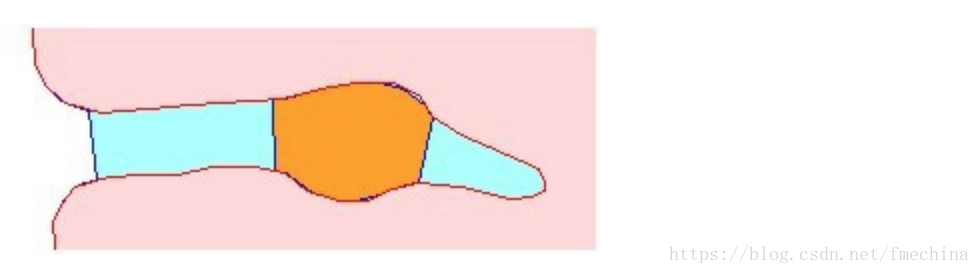

洞和连接体（Hole and Connectors）

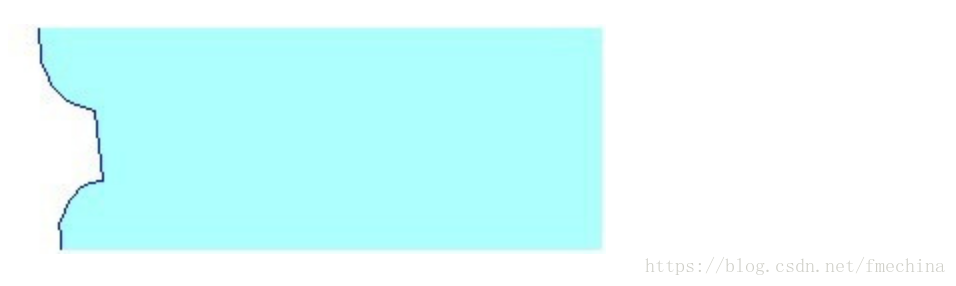

最小洞的面积=100平方米

最小洞的面积=110平方米

描述

Amalagamator转换器用来简化或综合多边形要素，通过合并临近几何细节，既可以是同一多边形（自身合并），也可以从相邻多边形（二进制合并）。

这一处理通常用于详细形状（比如湖）需要被简化为更小比例尺的地图的制图综合。



示例

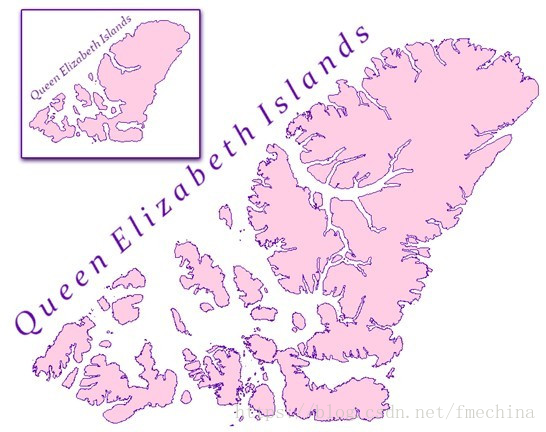

在加拿大北极地区的伊丽莎白女王群岛周围有许多峡湾，该群岛是一个Amalgamator用于地图综合的很好的例子：
