⏱ 0. 深入意向

上次试了试 G 哥的动画神器 🏄MotionLayout，感觉还不错，就想拿手头的项目改改。有个学校项目，公共资源，没问题，拿来试试手啦！

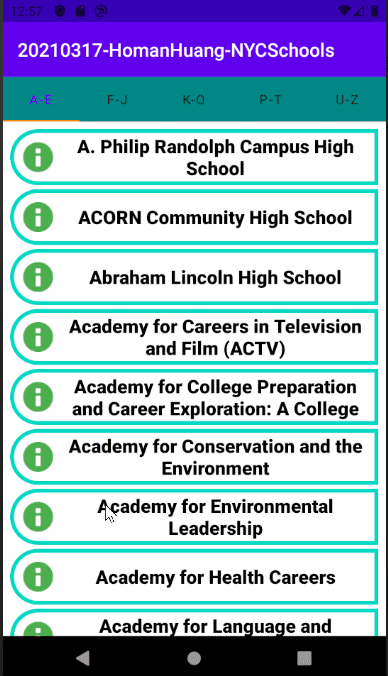

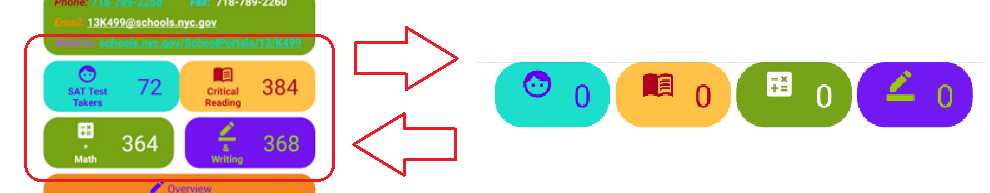

✏️计划是这样的：

bar
将肚子缩小成条状。循环跳动。想起来简单，做起来可就繁琐了。

👣1. 直线运动

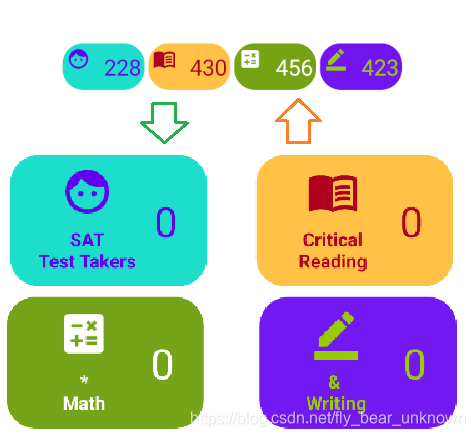

其实，不要看它变来变去，这个是直线运动：涨大是高度变大，缩小是高度缩小。
linear
🔣四块砖的是我原版，缩小的是准备要做的东西。我拿🔣四块砖抄到新的项目内练习 🏄MotionLayout。

🙌 2. 准备材料

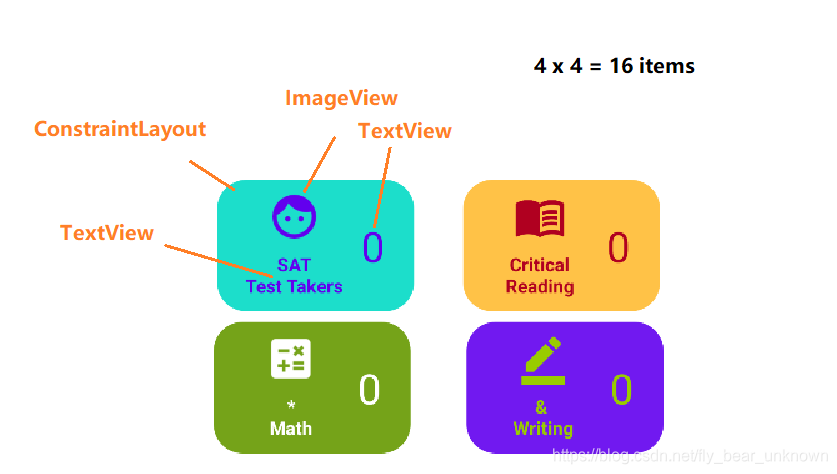

如果你想抄过去就能用的话，就大错特错了。你数数那🔣四块砖需要多少份材料？
不卖关子了，答案如下：
count
一块砖内有四份，总共 16 份。
🐸：什么，连 ➰ConstraintLayout 都包了。
😝：是啊，不包的话，跑起来会死得很难看，下面会有解说。

🟢 3. 排队进场

先不说什么是排队进场，让我们直接转换成 🏄MotionLayout 看看。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>
	<!--    1-->
	<androidx.constraintlayout.widget.ConstraintLayout
        android:id="@+id/row_test_takers"
        ...">

		<ImageView
			android:id="@+id/img_test_takers"
			.../>

		<TextView
			android:id="@+id/label_test_takers"
			.../>

		<TextView
			android:id="@+id/test_takers_record"
			...>

    </androidx.constraintlayout.widget.ConstraintLayout>

	<!--    2-->
	...

	<!--    3-->
	...

	<!--    4-->
	...

</androidx.constraintlayout.widget.ConstraintLayout>

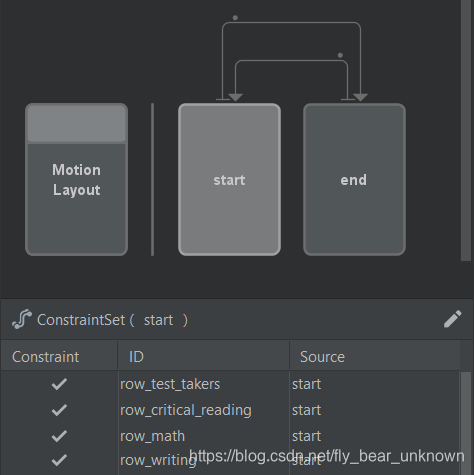

这就是你显示状态，对不对？转换后就成了这样：
four

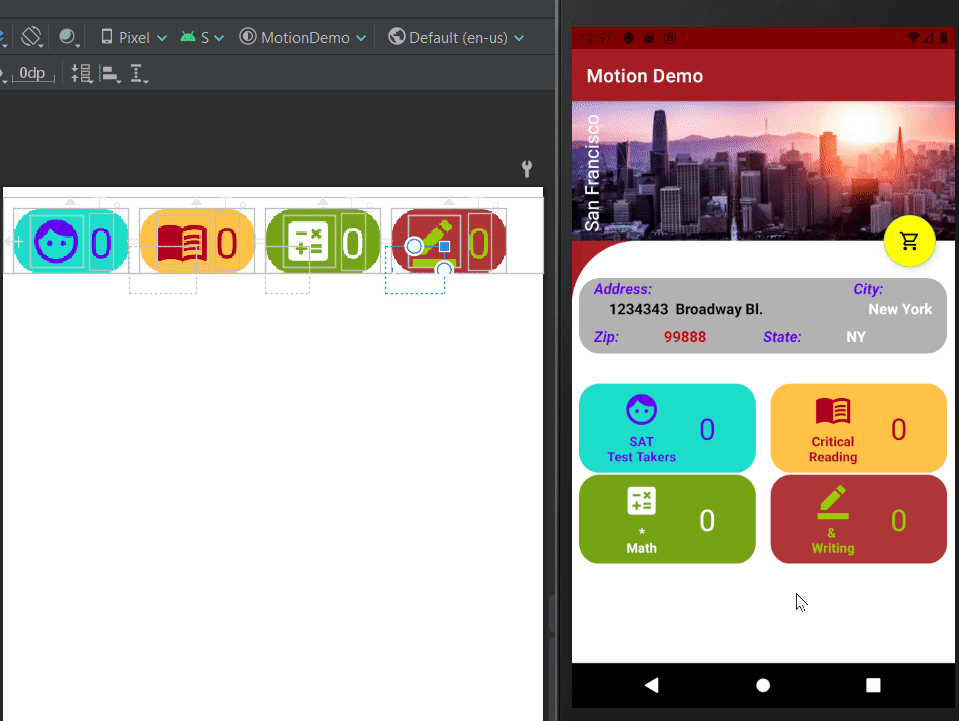

里面有四大天王。再接着，你很勤劳的把它们加进 start 区，接着打开 res / xml / 某某_scene.xml ，把 start 区的东西抄进 end 区。接着改呀改成了我上面那个横幅版本，心想着大功告成了，跑起来一看：

wrong
😨：老曹降临，怎么和设计的不一样，缩是缩了，有些东西不听话也。就是不知道老板收不收货，想想：跑到老板面前，把手机拿远一点，把动画点给他/她，说做好了，可能会过关吧？
😸：那他/她不批死你啊！？哈哈哈…
🤐：所以，我花了几个小时，看错在哪里。终于，解决方案如下：

排队进场

转换前，把所有要变的东西都排成一线。

<androidx.constraintlayout.widget.ConstraintLayout
    ...>
	<!--    1-->
	<androidx.constraintlayout.widget.ConstraintLayout
        android:id="@+id/row_test_takers"
        ...">
    </androidx.constraintlayout.widget.ConstraintLayout>

	<ImageView
		android:id="@+id/img_test_takers"
		.../>

	<TextView
		android:id="@+id/label_test_takers"
		.../>

	<TextView
		android:id="@+id/test_takers_record"
		...>

	<!--    2-->
	...

	<!--    3-->
	...

	<!--    4-->
	...

</androidx.constraintlayout.widget.ConstraintLayout>

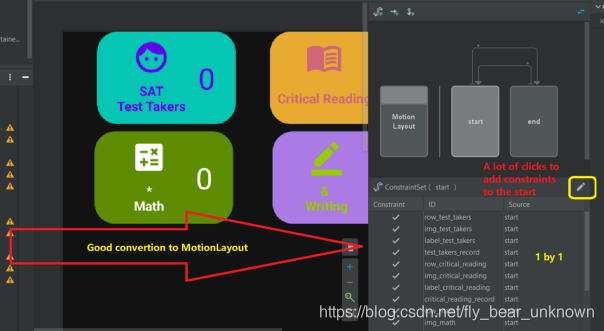

转换后就成了这样了：
many
超多，点鼠标都点得你手指疼。
因为拆开来了，所有的东西都要重新连一遍，麻烦。

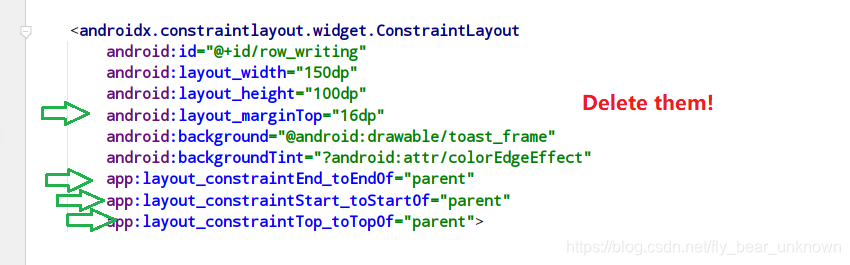

期间，那个原本的 Layout.xml 和 Layout_scene.xml 内物体的位置会打架，所以在 Layout.xml 所有有关位置的点通通都要删除。
delete
噼里啪啦，键盘和鼠标混合双打，删删删！

🌄 4. 设计流程复习

已经会的，可以跳过。咱们复习一遍。
1️⃣、XML 排队
2️⃣、转换🏄MotionLayout

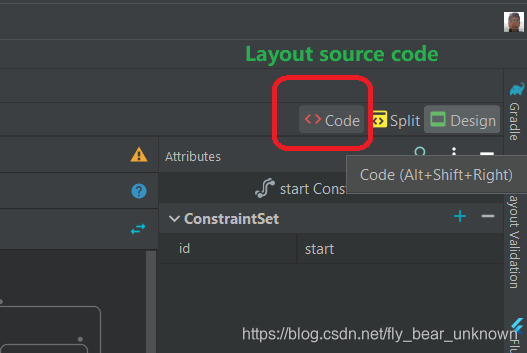

3️⃣、打开 <>Code 版，删除所有与位置有关的东西。
layout

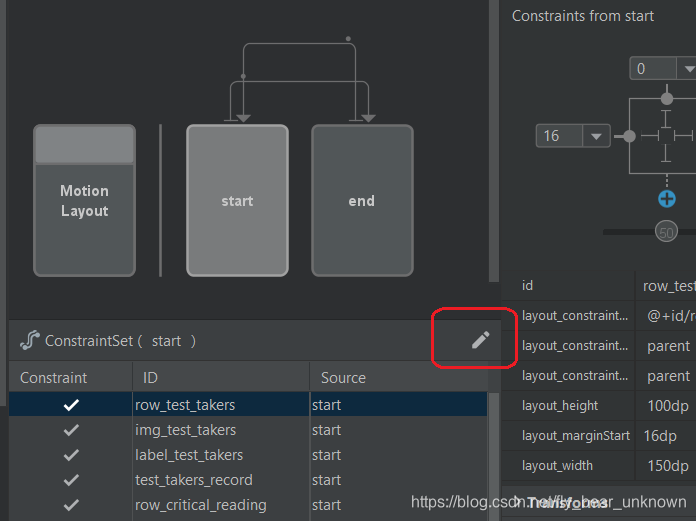

4️⃣、回 GUI 版，加所有物件进 start 区。

start
连接物件成 🔣四块砖的大版。

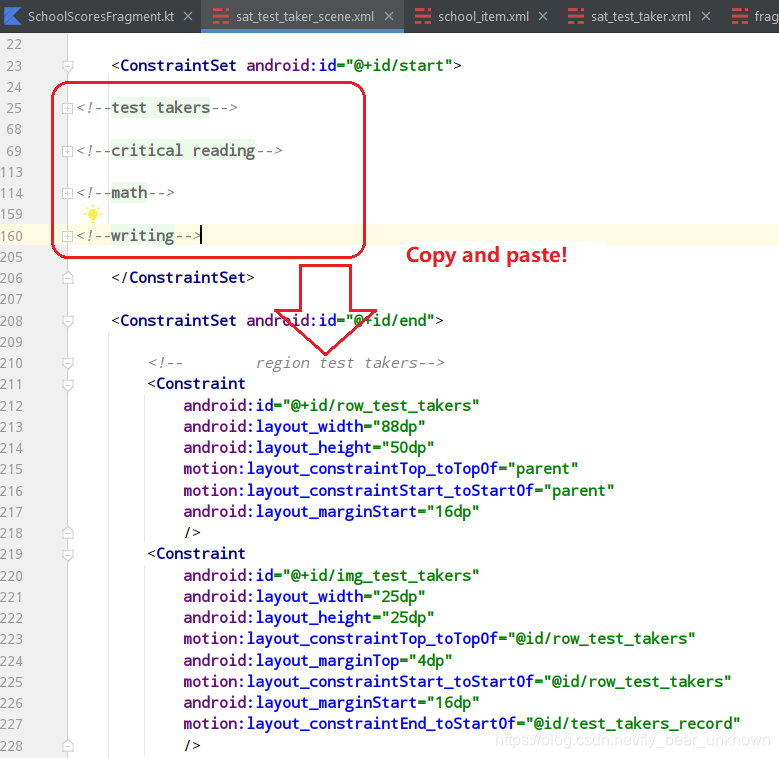

5️⃣、打开 某某Layout_scene.xml 文件，从 start 区抄进 end 区。
在这里插入图片描述
6️⃣、将所有物件改造成横幅版。

🎎 5. 创建连接

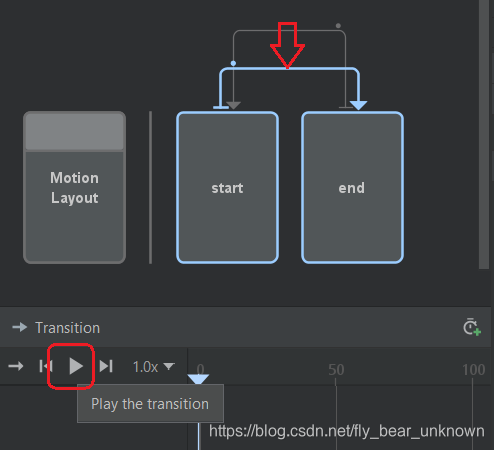

差不多完了，咱们来加连接 Transition 和点击 click 。

tran1
满意的话，加 click 功能：
plus
打开 某某Layout_scene.xml : 咱们制作回路

把 id 换位，回路就做成了。回 Layout.xml ，玩玩新的连接，就可以用了。

📥 6. 插回 🏄MotionLayout

我那是在另外一个项目干的，把某某layout.xml 和 xml/某某Layout_scene.xml 的文件抄回正版项目。怎么插回去呢？

当然是 < include > layout

example
这是我的例子，还加了提醒 TextView，“@+id/label_sat_title” 。

🏇 7. 用 🏄MotionLayout 控制其它物件

你可以通过 MotionLayout.TransitionListener 控制周围的物件。
这是 LiveTemplate 捷径：

$layout$.setTransitionListener(
    object: MotionLayout.TransitionListener {
        override fun onTransitionStarted(p0: MotionLayout?,
                p1: Int, p2: Int) {
            // work on here
        }

        override fun onTransitionChange(
                motionLayout: MotionLayout?,
                startId: Int, endId: Int, progress: Float) { }

        override fun onTransitionCompleted(
                motionLayout: MotionLayout?,
                currentId: Int) { }

        override fun onTransitionTrigger(
                motionLayout: MotionLayout?,
                p1: Int, p2: Boolean, p3: Float) { }
    }
)

比如上面的提醒，“@+id/label_sat_title” 。我要让它跟动画同步显示、隐藏。
首先，我增加一个公共参数：

@AndroidEntryPoint
class SchoolScoresFragment : Fragment() {

    ...
    // sat scorebar switch
    private var scorebarSwitch = false

用捷径加监听：

    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        // view binding
        _binding = FragmentSchoolScoresBinding.inflate(inflater, container, false)
        val root = binding.root

        ...

        // observer
        scoresVM.scores.observe(viewLifecycleOwner, {
            if (it != null) {
                ...

                binding.scoresDetail.mlTestTaker.setTransitionListener(
                    object: MotionLayout.TransitionListener {
                        @RequiresApi(Build.VERSION_CODES.R)
                        override fun onTransitionStarted(p0: MotionLayout?,
                                                         p1: Int, p2: Int) {
                            val scoreTitle = binding.labelSatTitle
                            if (scorebarSwitch)
                                scoreTitle.visibility = View.VISIBLE
                            else
                                scoreTitle.visibility = View.GONE
                        }

                        override fun onTransitionChange(motionLayout: MotionLayout?,
                                startId: Int, endId: Int, progress: Float) { }

                        override fun onTransitionCompleted(motionLayout: MotionLayout?,
                                currentId: Int) {
                            scorebarSwitch =
                                currentId == binding.scoresDetail.mlTestTaker.startState
                        }

                        override fun onTransitionTrigger(motionLayout: MotionLayout?,
                                p1: Int, p2: Boolean, p3: Float) { }
                    }
                )
            }
        })
