本文介绍了Buck电路的小信号模型，通过分析输出与占空比D的关系，得到了表达式。为了验证理论推导，进行了交流扫频实验，扫频范围覆盖10~10000Hz，并提供了电路参数和扫频分析结果。

Buck电路图如下所示：

通过小信号扰动我们可以得到输出与占空比D的表达式如下：

$G_{vd}=\frac{\frac{V_{ref}}{D}}{LCs^2+\frac{Ls}{R}+1}$

为了验证推导的传递函数是否正确，采用交流扫频的方式进行验证，扫频范围为10~10000Hz。

电路的参数如下：

$L=50e-6H$

$R=3\Omega$

$C=500\mu F$

$V_{ref}=14V$

$D=0.5$

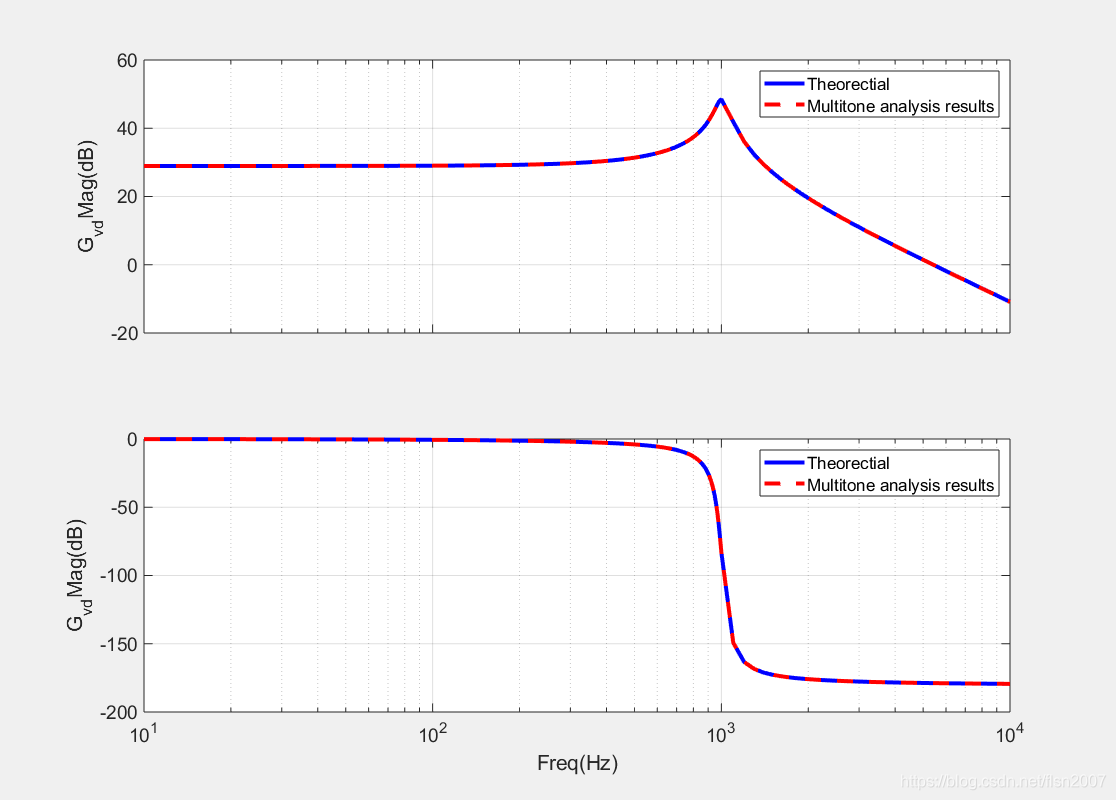

扫频分析结果如下：
