永宏PLC 寄存器之Modbus地址映射

遵循modbus标准，格式依据www.modbus.org
映射分5码、6码。
使用FBs-CM5EH组modbus服务。

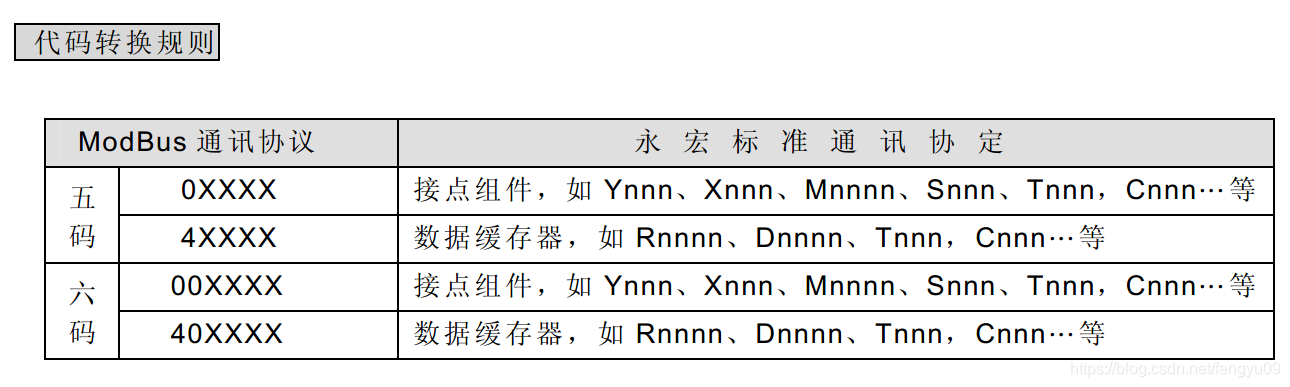

1、代码转换规则
在这里插入图片描述

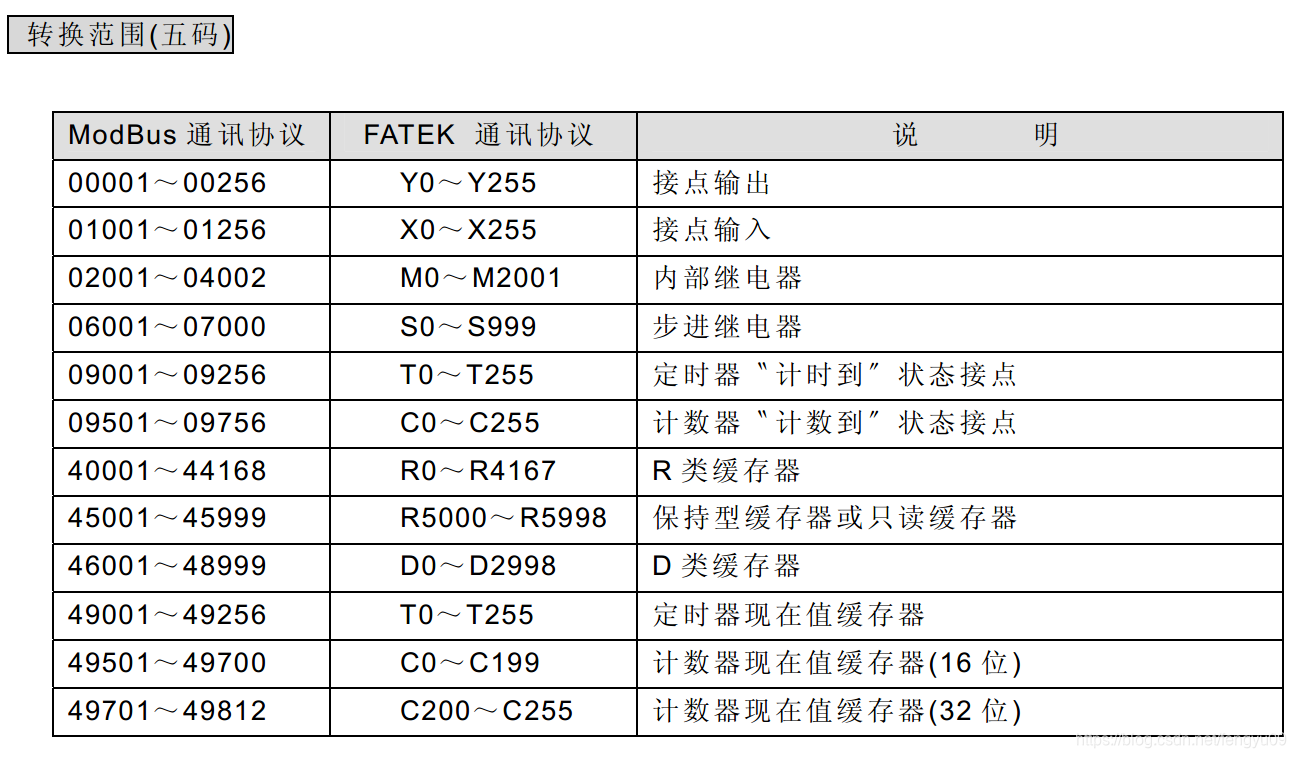

2、转换范围（5码）
在这里插入图片描述

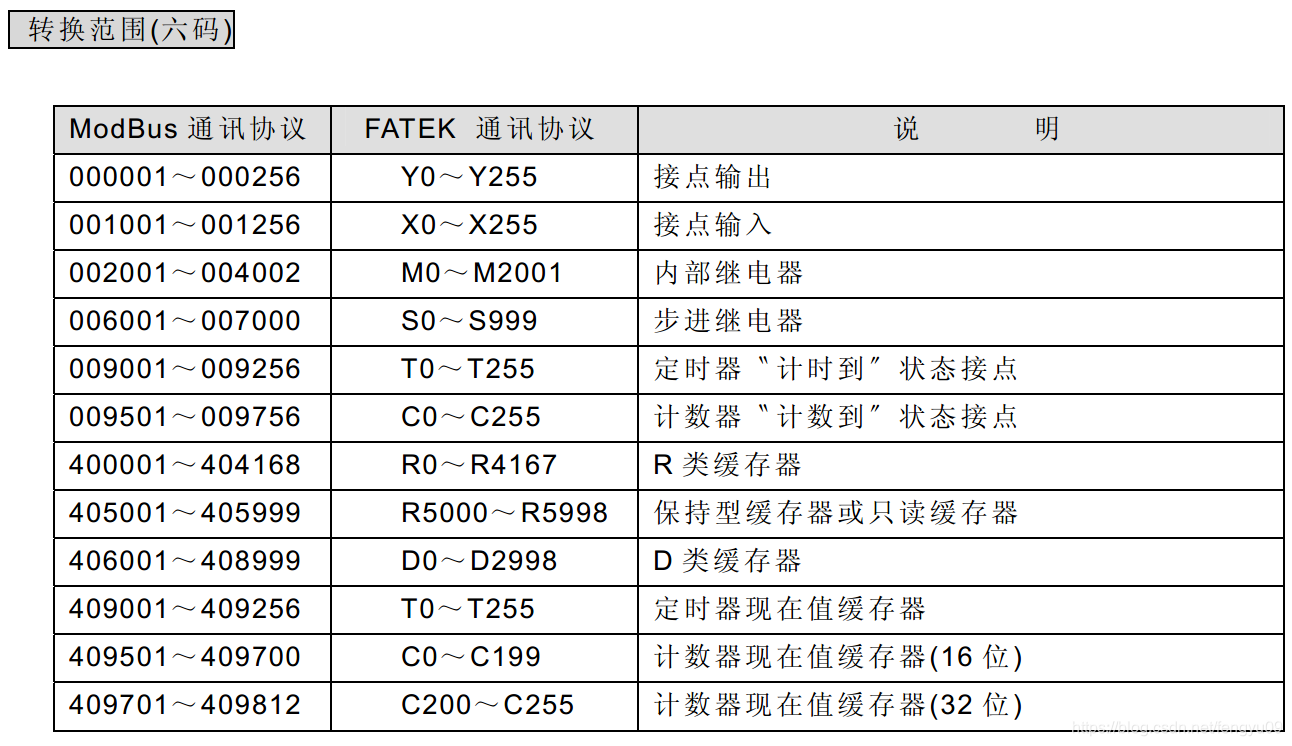

3、转换范围（6码）
在这里插入图片描述
