本文介绍了在Halcon项目中如何通过绘制多边形点并利用相关函数（如`draw_polygon`、`draw_region`等）创建闭合轮廓的ROI，以及在Qt环境中实现这些功能的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、介绍

在Halcon联合开发项目中，需要在Halcon窗口上绘制不同形状的ROI，但是Halcon自带的绘图操作不太方便，操作时交互感官较差，所以可以通过绘制多边形，通过点来绘制多边形，最后通过闭合算子将绘框形成闭合的xld轮廓或Region，最终得到我们想要的ROI区域。

2、分析

画多边形轮廓是通过画点来形成多边形轮廓的，形成的图形也是不闭合的，绘制Region可以通过绘制点来形成一个闭合的Region。效果如下图所示：

3、代码实现及Qt测试

其中Halcon的代码如下：

draw_polygon (PolygonRegion, 200000)
draw_region (Region, 200000)
gen_contours_skeleton_xld (PolygonRegion, Contours, 1, 'filter')
union_adjacent_contours_xld (Contours, UnionContours, 10, 1, 'attr_keep')
close_contours_xld (UnionContours, ClosedContours)

可以在Qt中进行对应的绘图操作，其实现的功能如下

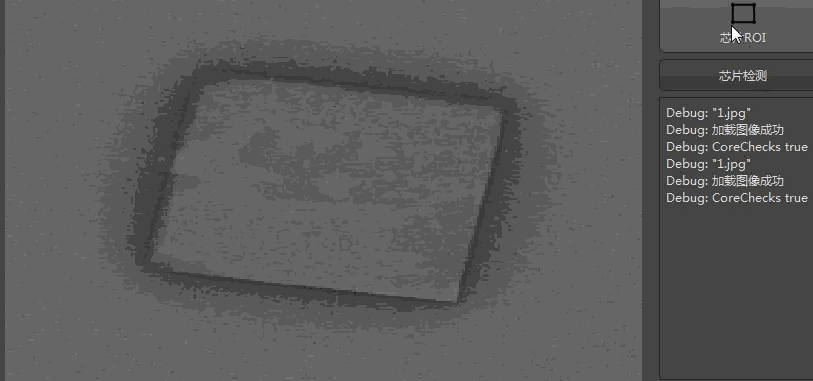

斜矩形
