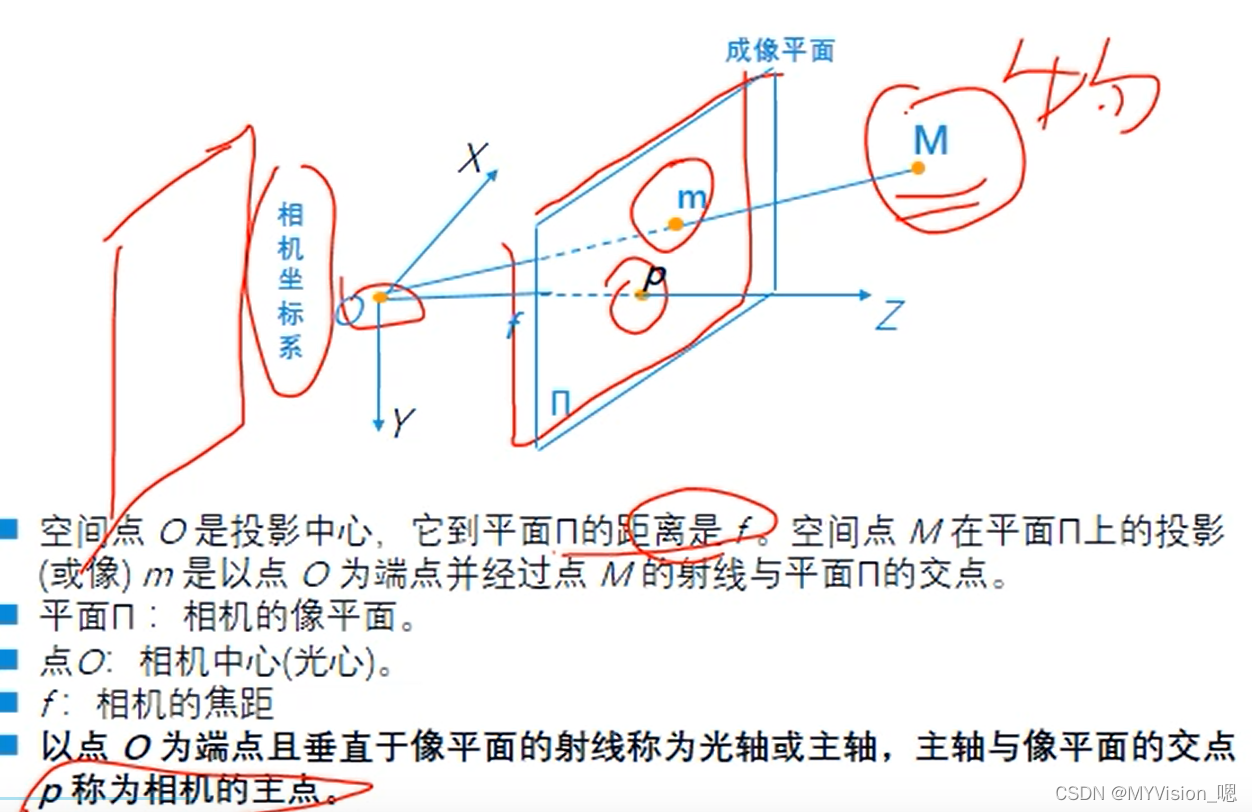

1. 小孔成像原理

  • O 是光心，也叫投影中心，其实就是小孔成像中的那个小孔
  • 实际成像平面是在光心的后面，图上画的成像平面是跟实际成像平面对称的虚像
  • OZ 是坐标系统的Z轴，与成像平面的交点P 叫做相机的主点
  • OP的长度是焦距f
  • 成像平面其实就是相机的靶面

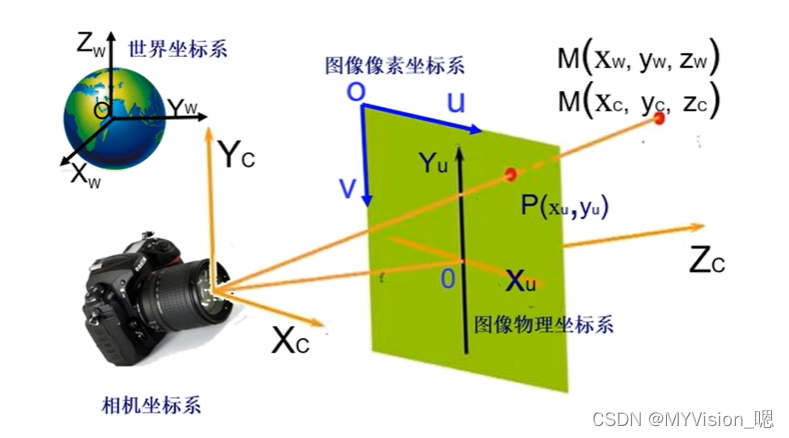

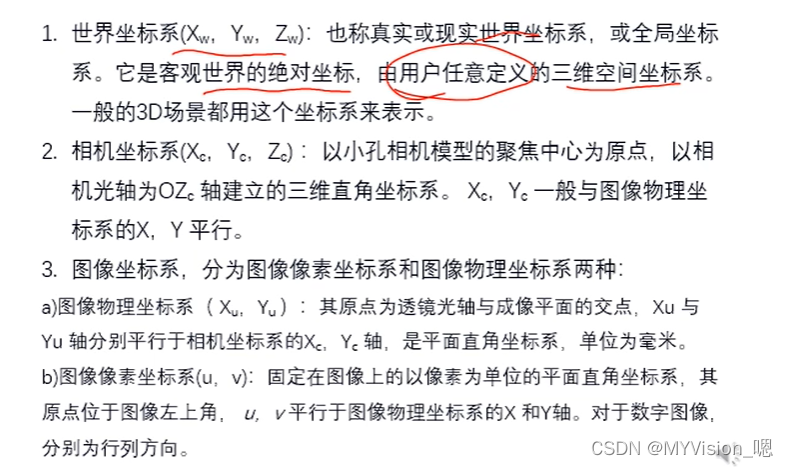

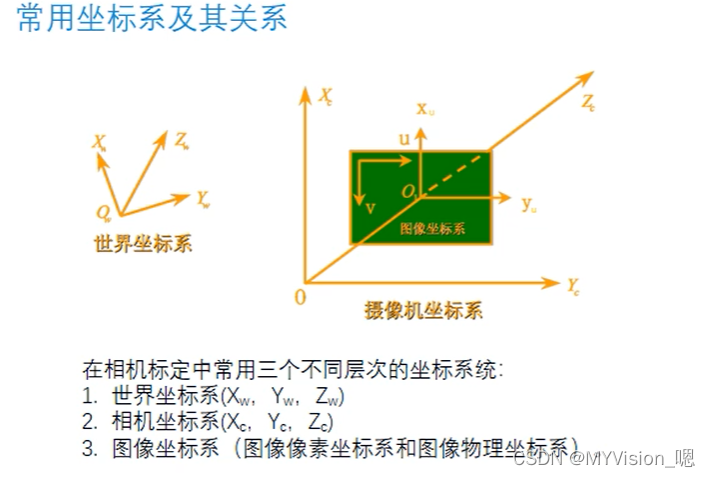

常用坐标系

  • 世界坐标系：原点可以随便选，可以是电脑，桌子，等环境中的物体

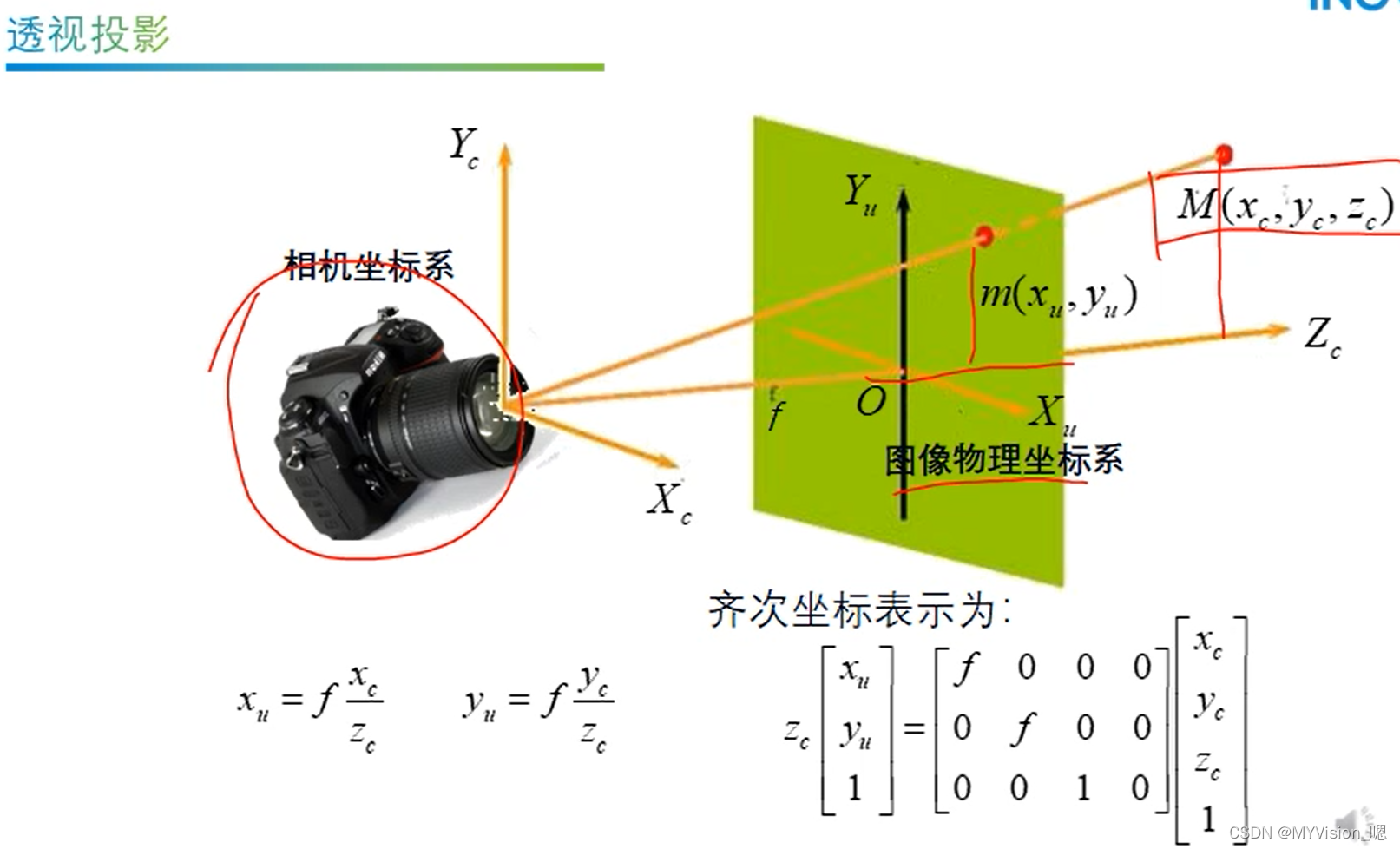

  • 相机坐标系：原点在光心

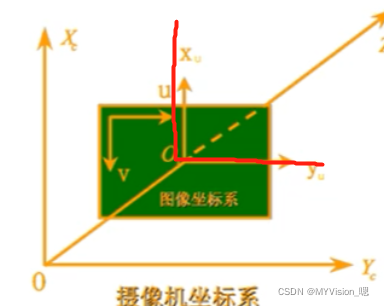

  • 图像坐标系：

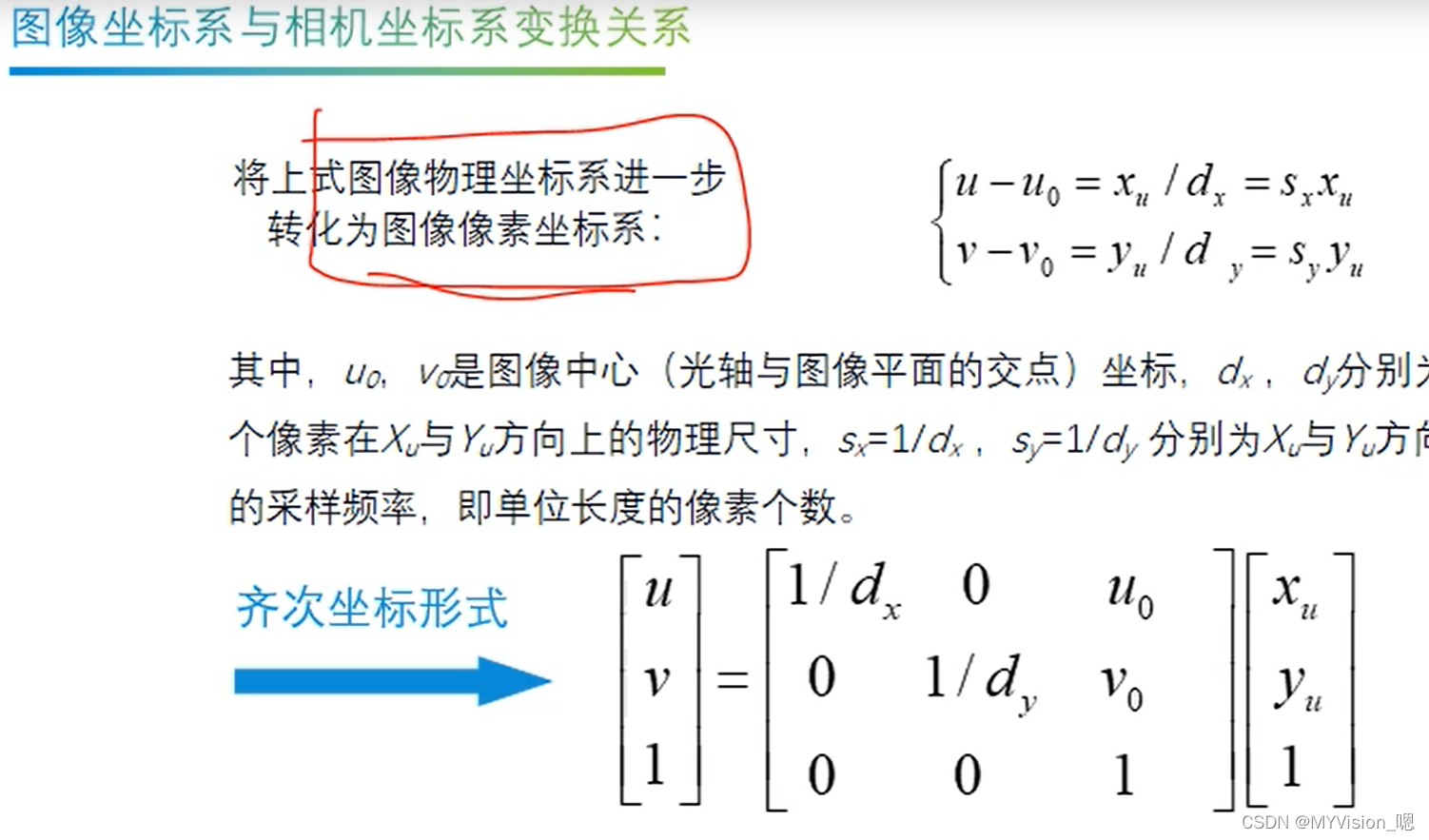

    • 图像物理坐标系
    • 图像像素坐标系

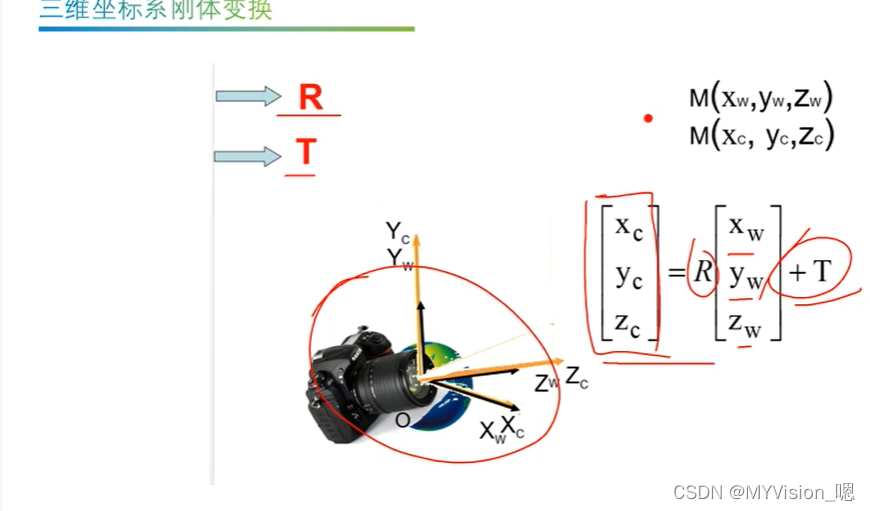

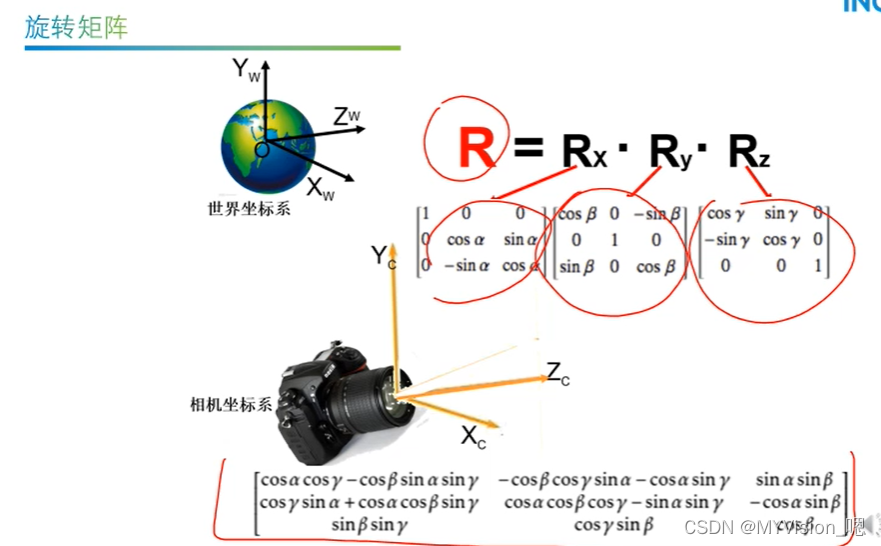

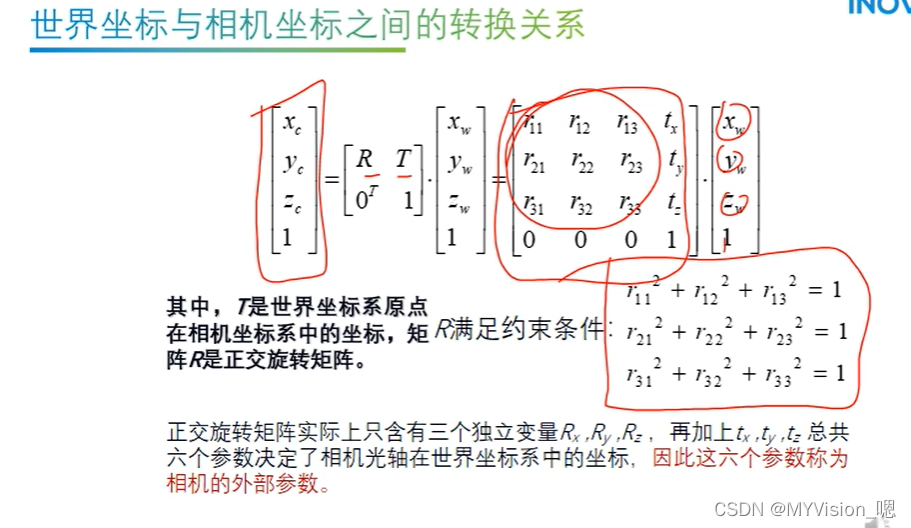

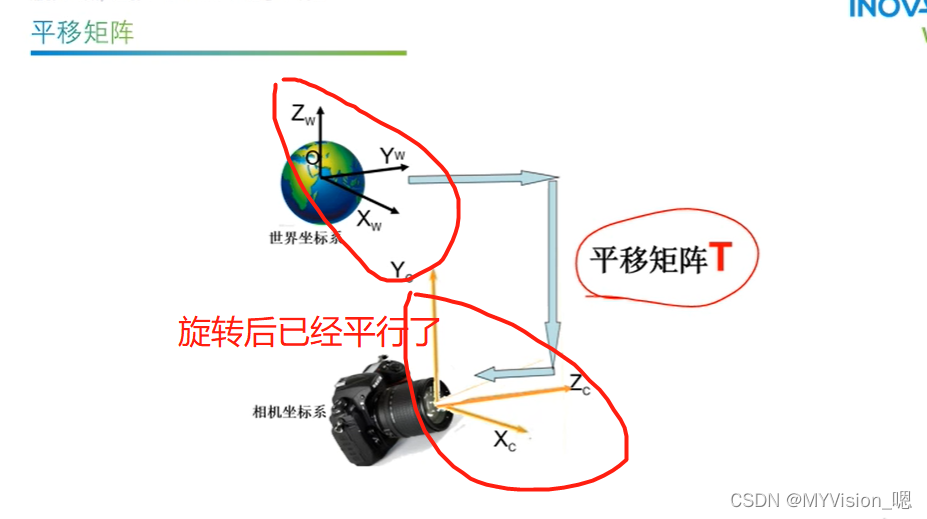

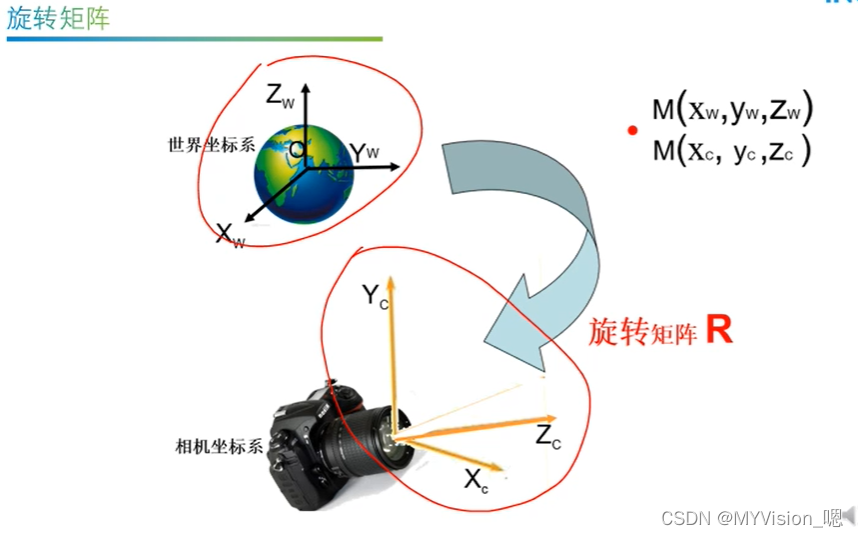

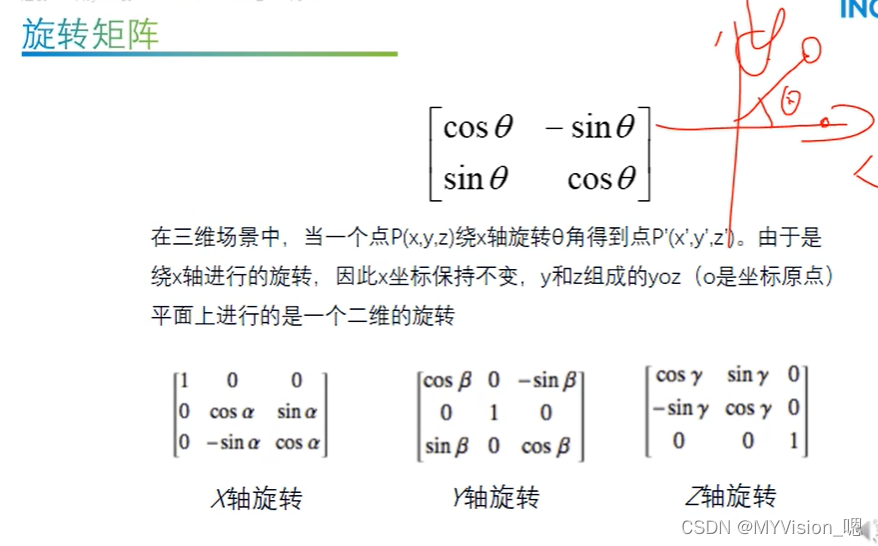

     第一步：把世界坐标系坐标转换到相机坐标系坐标，让世界坐标系旋转一下，跟相机坐标系平行

  •

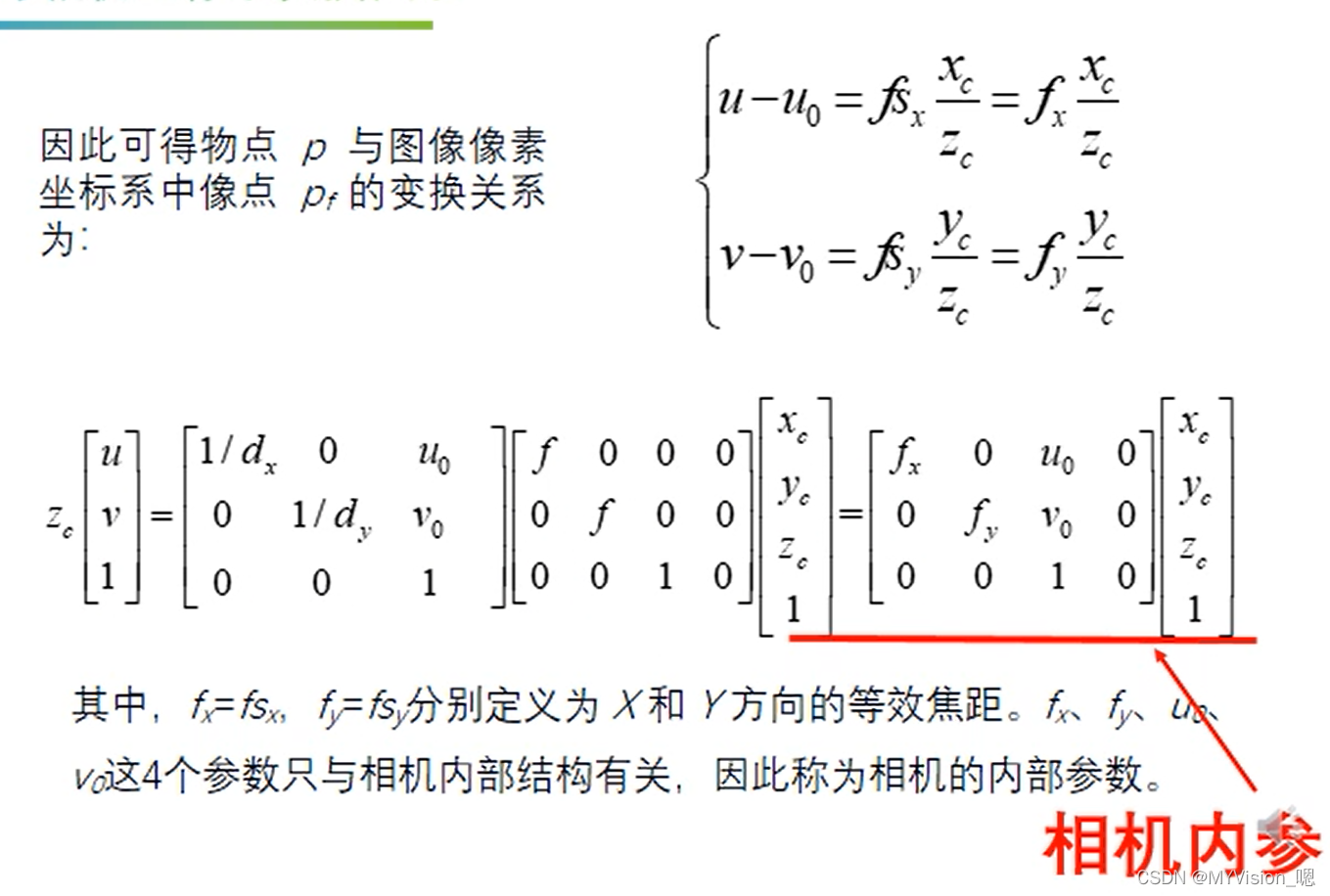

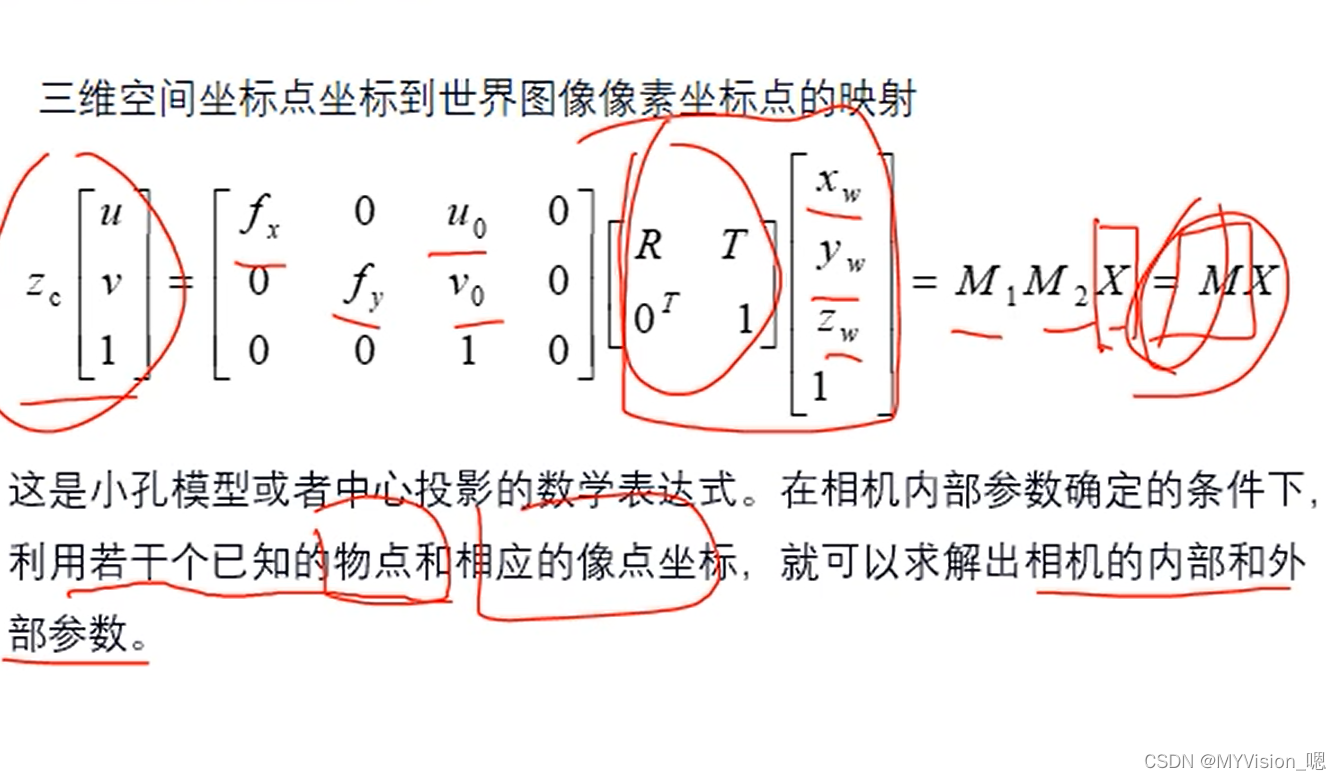

  • 因为有10个未知参数，所以需要多个物点的坐标和对应的像点坐标，就可以求解出来（最少4个点）
