通过这篇博客学习的AXI总线协议，记一下笔记。

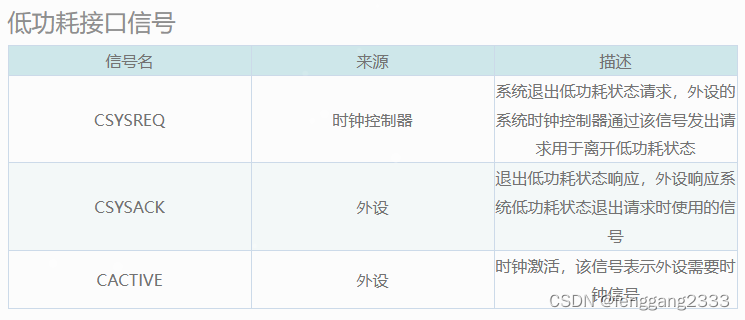

AXI协议包含了低功耗操作所需的信号扩展，也包含了AXI4-Lite协议，该协议是AXI4的子集，有着更简单的控制寄存器接口和组件。

AXI协议基于burst传输，定义了下列这些独立的事务通道：

  • 读地址：读地址通道与写地址通道分离，对应的地址通道会携带一次失误所需的全部地址和控制信息
  • 读数据：携带slave传送到master的数据和响应信息：通道包含两部分：数据总线和读响应信号
  • 写地址
  • 写数据：包含两部分，数据总线和为每一个8bit数据准备的字节选通信号，用来指示哪几个字节有效
  • 写响应：全部的写事务都需要写响应通道的完成信号，完成信号仅在一个写事务彻底完成时才产生

每一个通道都拥有自己的valid和ready信号用来实现握手，其中valid信号表示地址、数据或控制信息已经可用，而ready信号则表示接收方已经准备好接收信息。其中读数据和写数据通道还拥有LAST信号，该信号用来指示当前传输是否是当前事务中的最后一次传输

AW:address write
AR:address read
B:back
在这里插入图片描述
