学习KEA之周期中断定时器PIT

最新推荐文章于 2024-01-10 19:52:22 发布

大橙员

最新推荐文章于 2024-01-10 19:52:22 发布

阅读量2.5k

点赞数

分类专栏： KEA

本文链接：https://blog.youkuaiyun.com/feimeng116/article/details/106850387

版权

本文深入解析了KEA64系列微控制器中的周期中断定时器PIT，包括其结构、寄存器配置、时序及两种使用方法：查询标志位和中断服务程序法。详细介绍了如何通过PIT实现精确的1秒定时，适用于初学者和工程师快速掌握PIT的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

我们以KEA64系列来学习周期中断定时器PIT，其中KEA64系列包括：

SKEAZN16AMLC®
SKEAZN32AMLC®
SKEAZN64AMLC®
SKEAZN32AMLH®
SKEAZN64AMLH®

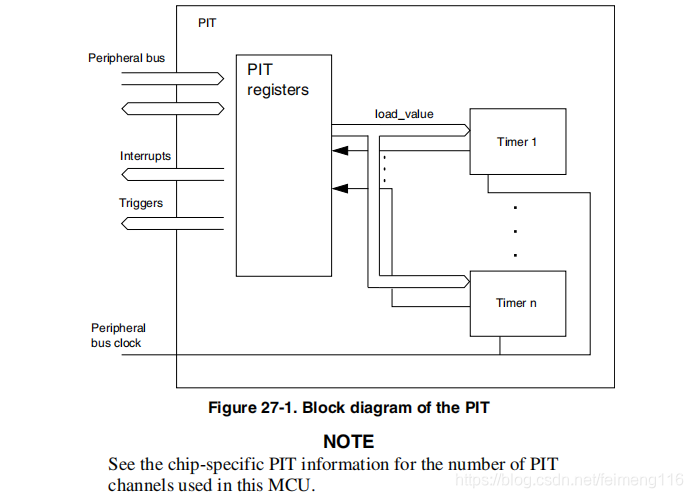

PIT框图

在这里插入图片描述

注: KEA64有1个PIT，里面又有2个独立的通道PIT0和PIT1；我的理解就是两个独立的定时器。

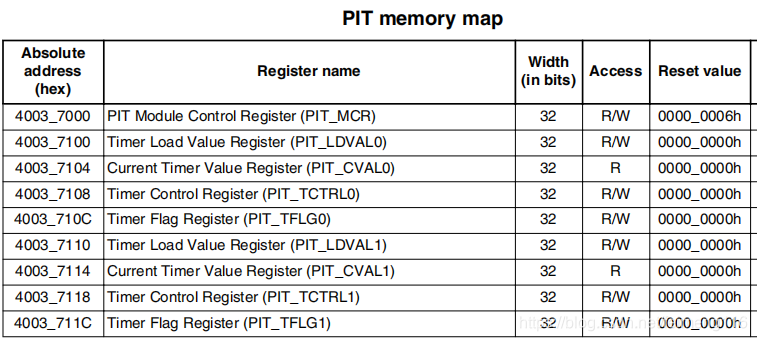

PIT寄存器

在这里插入图片描述
这里不展开来说明寄存器，具体地还是要看相应的手册。

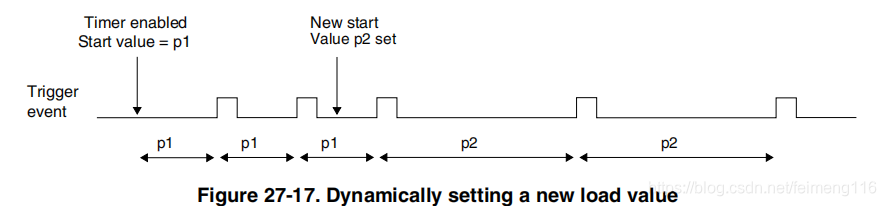

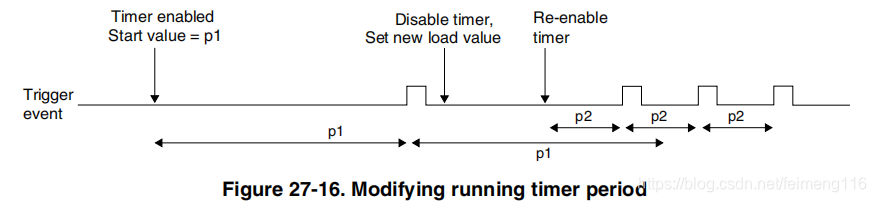

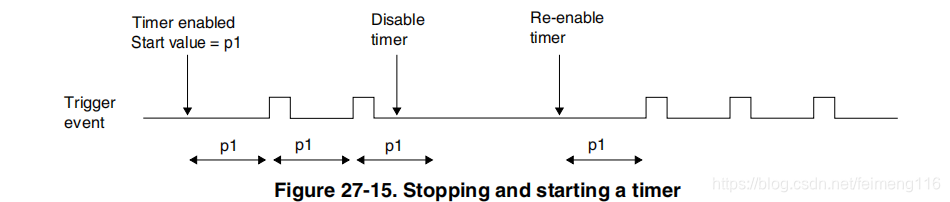

PIT时序

在这里插入图片描述

PIT用法之一：查询标志位

以PIT0为例

基本步骤

初始化时钟（core clock和bus clock）
初始化PIT
- 使能 bus clock
- 启动 PIT
- 加载PIT_LDVAL0或PIT_LDVAL1初始值
- 启动PIT定时器
主循环
- 查询PIT定时器中断标志位
- 清除中断标志位

定时1s例程

通过查询方式，使LED每隔1s周期地闪烁

#include "derivative.h" /* include peripheral declarations SSKEAZN64M2 */

#define PTD2 26  /* Port PTD2, bit 26: output to blue LED */

void Clk_Init(void);
void init_PIT(void);

int main(void)
{

	Clk_Init();
	init_PIT();

	GPIOA_PDDR |= 1<<PTD2; /* Port D2: Data Direction= output */
	GPIOA_PIDR &= 1<<PTD2; /* Port D2: Input Disable= 1 (default) */

	for(;;)
	{

		while (0 == (PIT_TFLG0 & PIT_TFLG_TIF_MASK)) {
