TL437x-EVM开发板硬件说明书

最新推荐文章于 2020-09-10 14:40:30 发布
原创 最新推荐文章于 2020-09-10 14:40:30 发布 · 248 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

TL437x-EVM是广州创龙基于SOM-TL437x核心板打造的TI ARM Cortex-A9开发板，配备AM437x处理器，集成NAND FLASH、DDR3L RAM和FRAM。该开发板旨在提供快速评估和二次开发的平台，具有工业级连接器和丰富的接口资源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前 言
TL437x-EVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为180mm130mm，核心板采用460pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。
SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。
TL437x-EVM开发板底板采用四层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。

1处理器

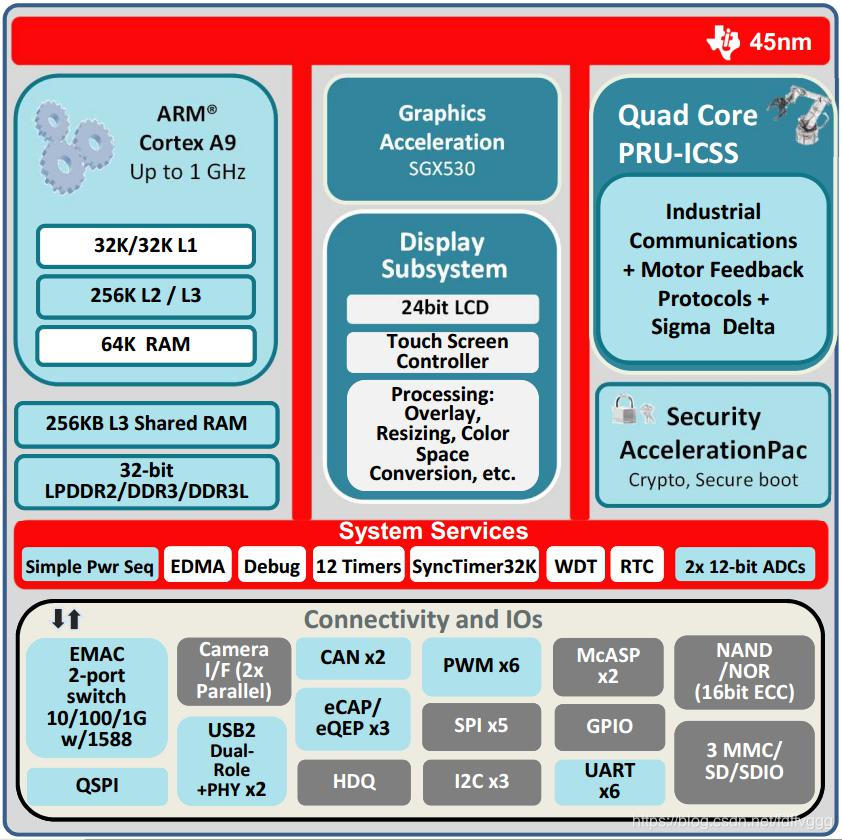

TI AM437x是一款高性能嵌入式32位工业级Cortex-A9处理器。拥有多种工业接口资源，以下是AM437x CPU资源框图：

图 1

2FLASH

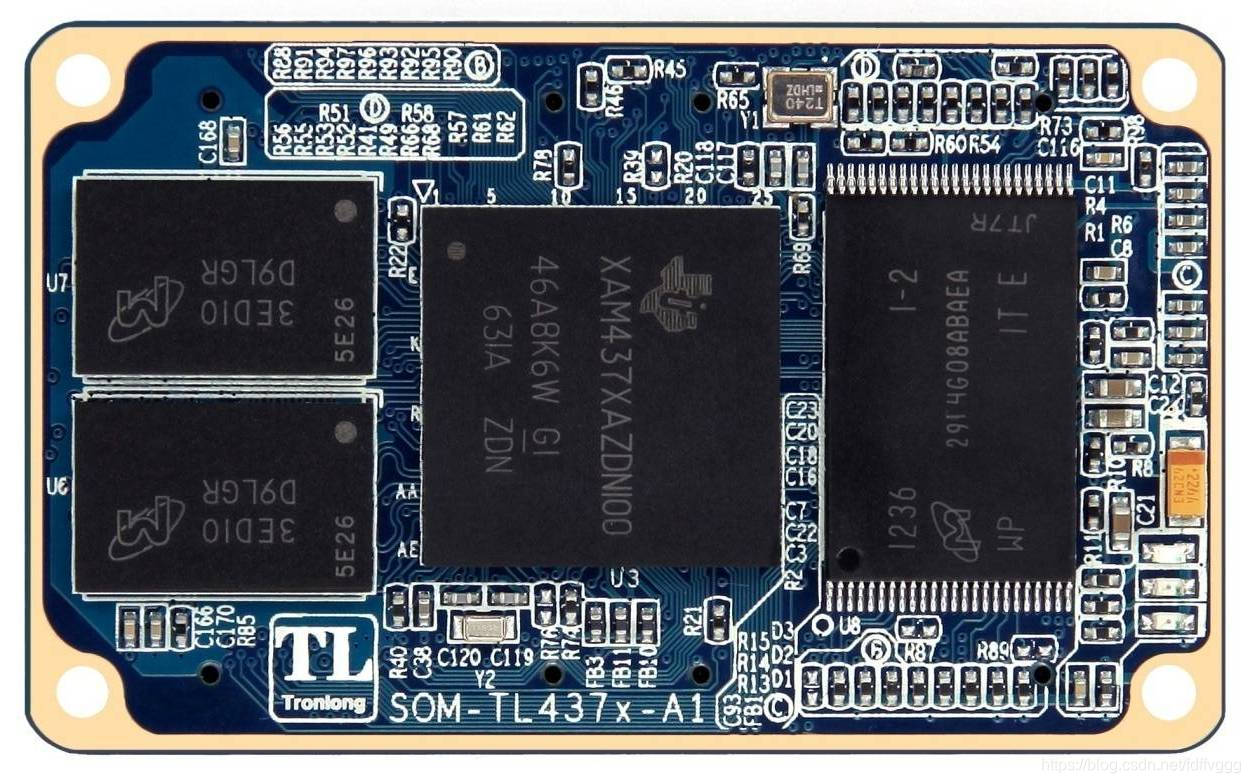

核心板上采用NAND FLASH，硬件如下图：

图2

3RAM

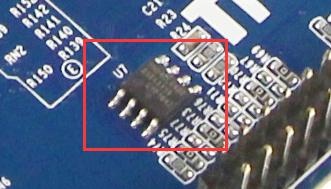

RAM采用DDR3L，硬件如下图：

图3

4FRAM

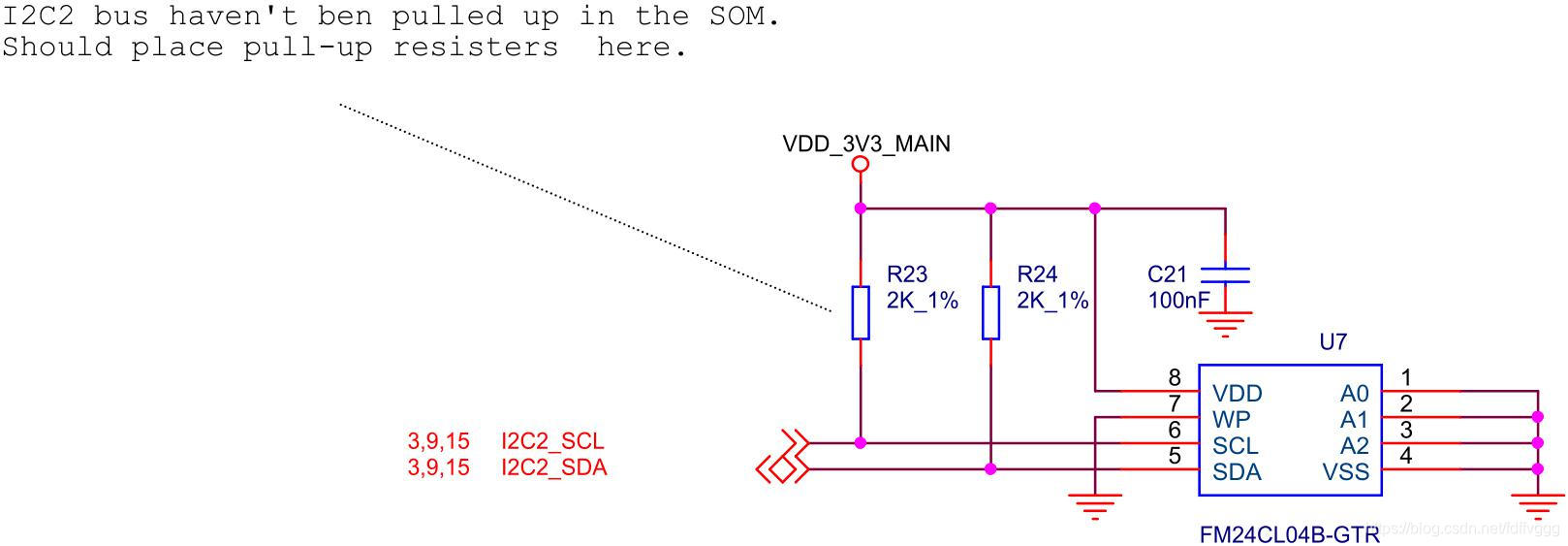

U7为FRAM铁电芯片，连接I2C2总线，地址0x50H，大小4Kbit，用于存储板卡ID或者用户配置数据，原理图如下图所示：

图 4

图 5
