防火墙之双机热备知识点总结

fatsheep洋

已于 2025-04-16 22:03:37 修改

阅读量1.2k

点赞数 23

CC 4.0 BY-SA版权

分类专栏：防火墙文章标签：智能路由器网络

于 2025-04-16 22:02:44 首次发布

本文链接：https://blog.youkuaiyun.com/fatsheep8_5/article/details/147285443

防火墙专栏收录该内容

1 篇文章

订阅专栏

VGPM----vrrp Group Mannagement Protocol---华为的私有协议

状态信息----会话表，server-map状态，黑名单，白名单

防火墙的可靠性

因为防火墙他不仅需要同步我们的配置信息，还要将我们的状态信息（如：会话表），所以，防火墙不能像路由器那样配置动态协议来实现切换，需要用到双击热备技术

1，双机：现在的华为设备只能支持两台设备的冗余

2，热备：两台设备共同运行，其中主设备主要传通过的流量和检测，备设备也会开启，但是只是为了能够实现快速的切换，能够立即进行切换（冷备：只有当主设备出现问题过后，另外一台防火墙再由网络管理员进行切换，会造成长时间的业务中断）

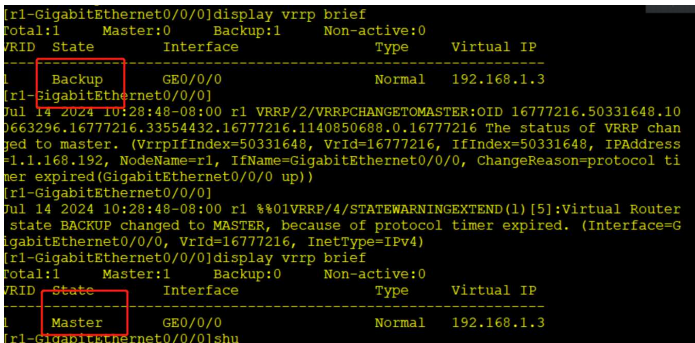

VRRP

讲到冗余技术，除了现在提到的双机热备，之前我们在IP的时候也学过一种网关的冗余技术--VRRP

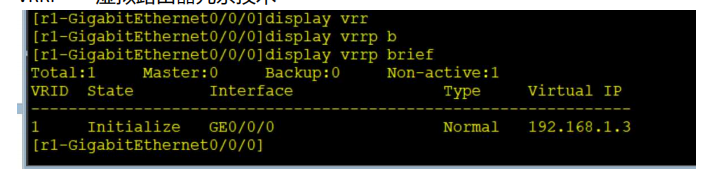

对于VRRP他的状态目前有：

MASTER：主设备

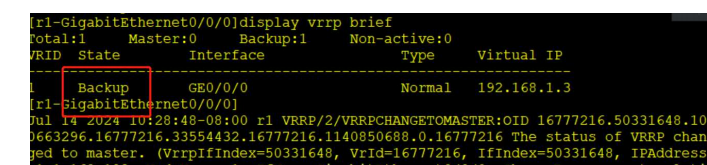

backup：备网关

Initialize：初始化

这里因为学到了防火墙的双机热备，那我们肯定要学一个新的技术，他是华为的私有协议

VGPM----vrrp Group Mannagement Protocol---华为的私有协议

因为VRRP彼此之间是相互独立的，所以，一个VRRP组进行切换不会直接导致其他组同步切换，在防火墙的双机热备场景下，上下有两个VRRP组，需要同步切换，使用传统的上行链路监控，比较复杂，所以，设计了VGMP协议，来对VRRP组进行统一的切换管理

对VGMP切换过程的工作过程：

前言：首先，如果FW1是主设备，那他里面会有个active组（主），那我们的FW2里面就是standby组（备），主设备的优先级为65001 备设备为65000

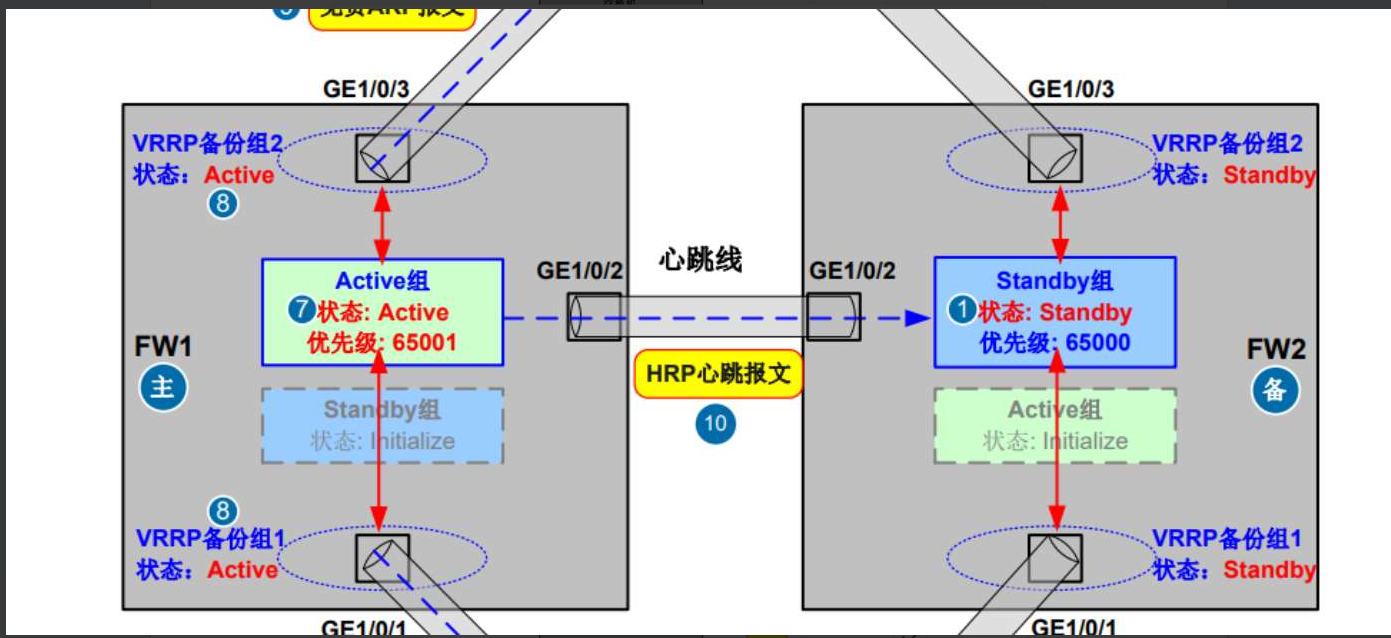

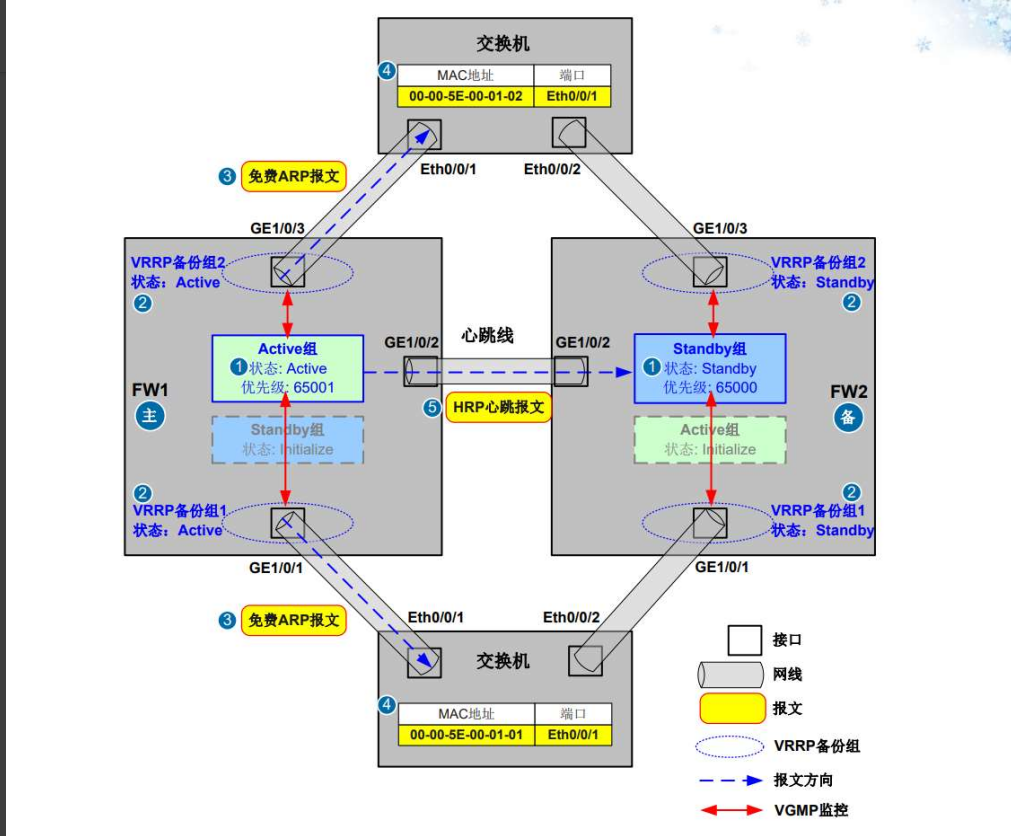

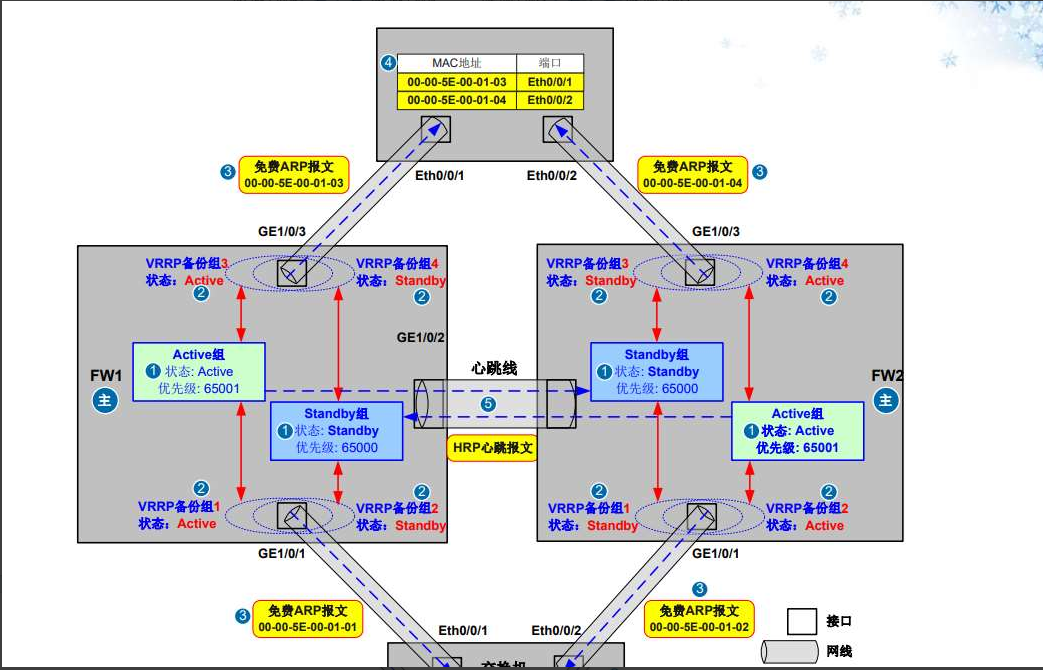

主备形成的场景：

1，FW1为主后，里面的active组被激活，，并且将上下两个VRRP组拉入到VGMP的active组中，并且状态都为ACTIVE；

2，FW2为备后，FW2中的VGMP的standby组被激活，并且将上下两个vrrp组拉入到standby组里面，并且状态都为standby

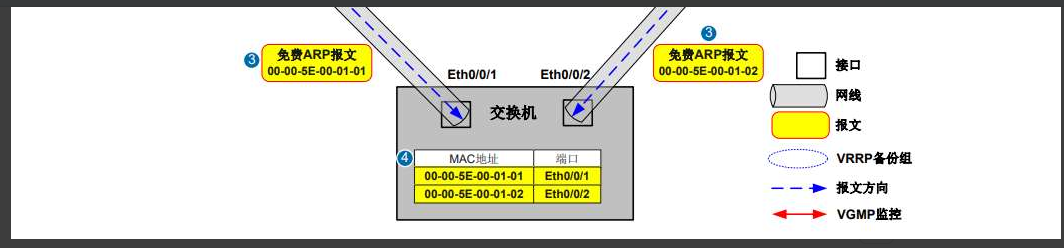

3，主设备的上下两个VRRP组将发送免费的ARP（因为现在我是主设备，我要告诉他们，我自己的身份，并且当备设备如果启动完成，并且状态交互完成过后，也会发送免费的ARP的报文）

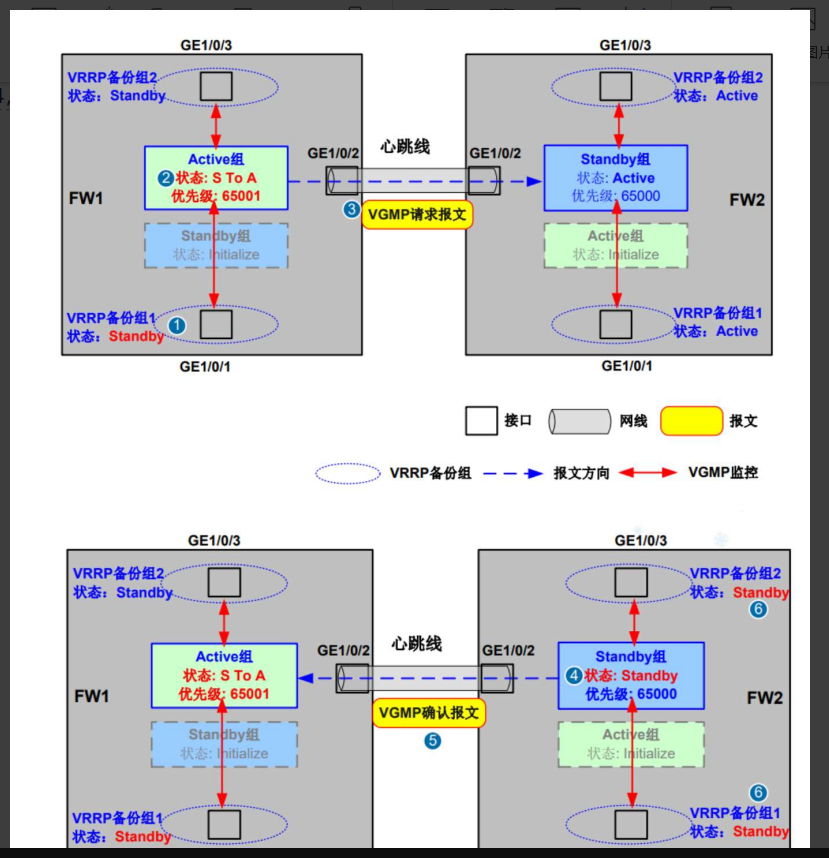

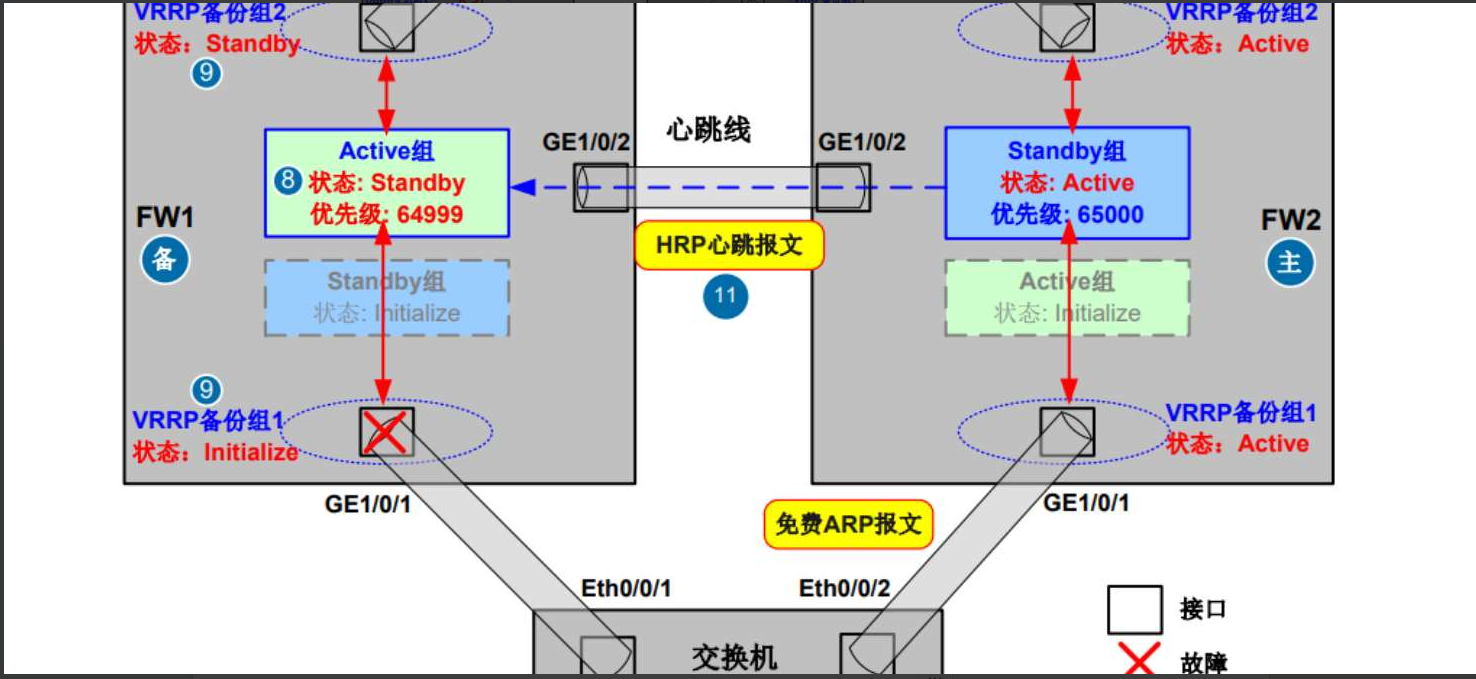

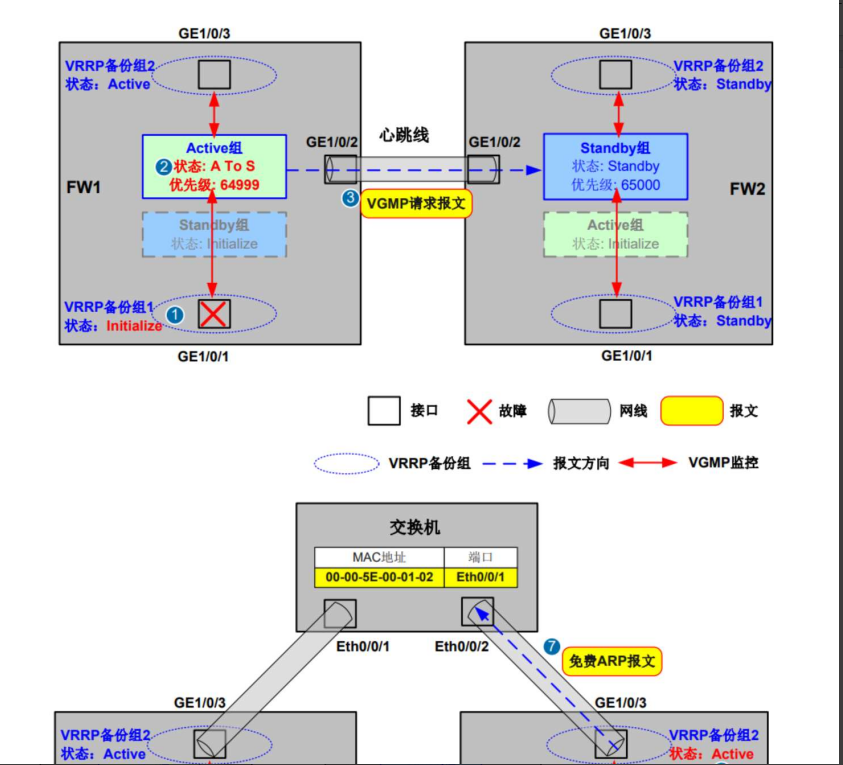

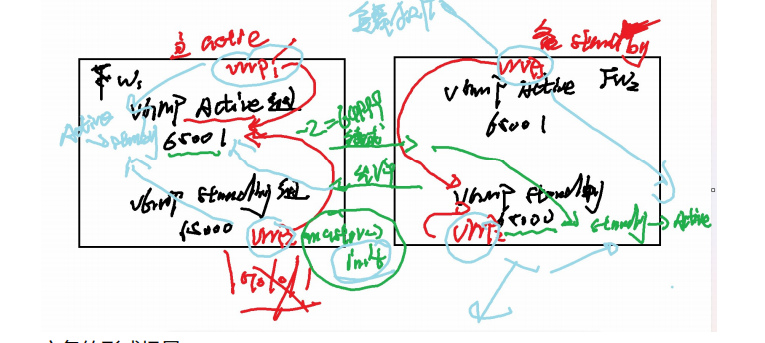

FW1接口故障的情景：

1，当FW1的下行接口出现问题后，接口的状态会从active状态变为initialize状态（这个是接口状态的一个故障状态）

2，VGMP组收到接口故障的变化后，会将自己的组优先级降低2，降为64999

3，FW1会通过HRP向FW2发送一个状态更新的请求报文，这个报文里面会携带自己优先级降低后端值；

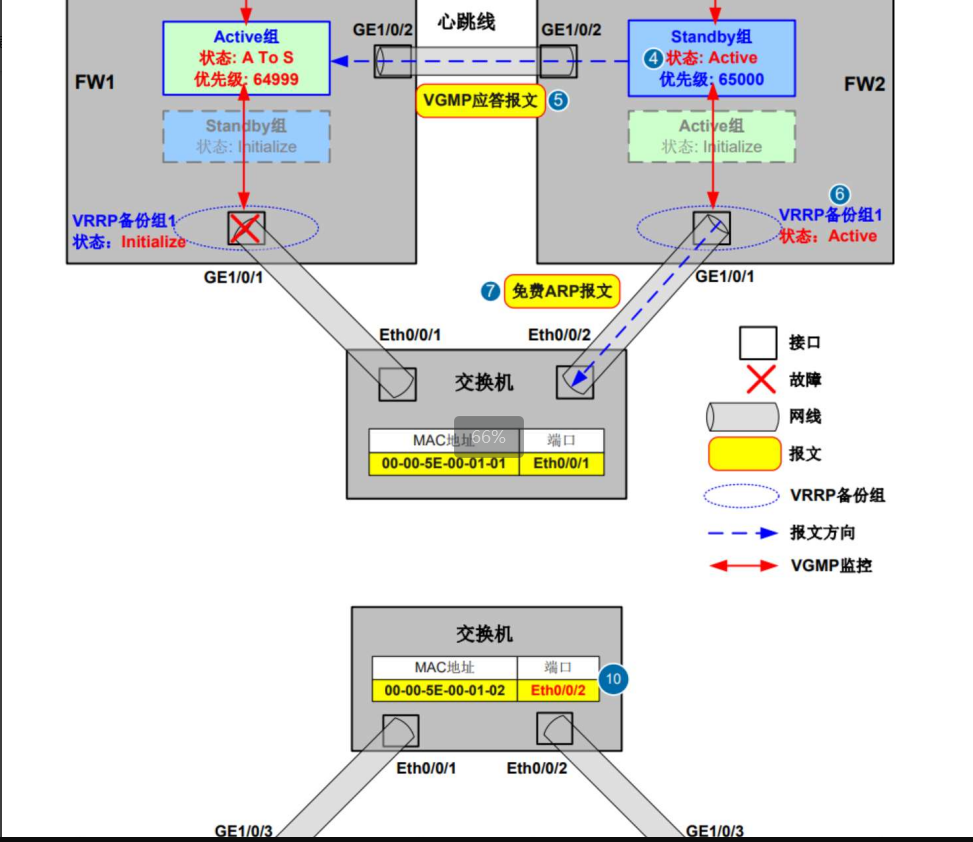

4，当FW2收到FW1的请求报文后，他发现自己65000大于64999的优先级，则会将自己standby组的状态切换为active

5，当VGMP组发送变化后，会将组VRRP同步状态为active；

6，FW2回复FW1的应答报文，表示允许切换

7，FW1收到应答报文后，将自身的ACTIVE组的状态切换为standy状态，并且，其中的vrrp组同步切换将状态切换为standby，但是故障接口的状态不会被拉入VGMP组，他还是initialize

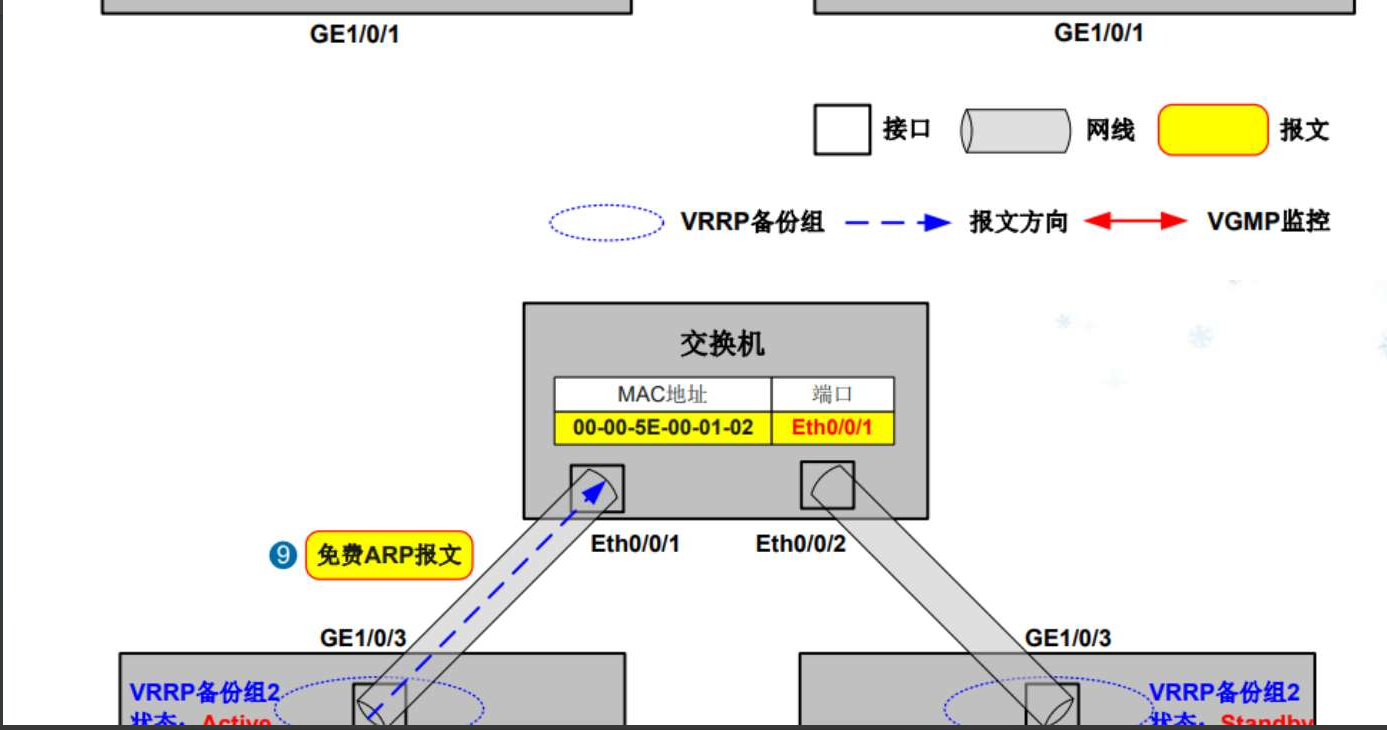

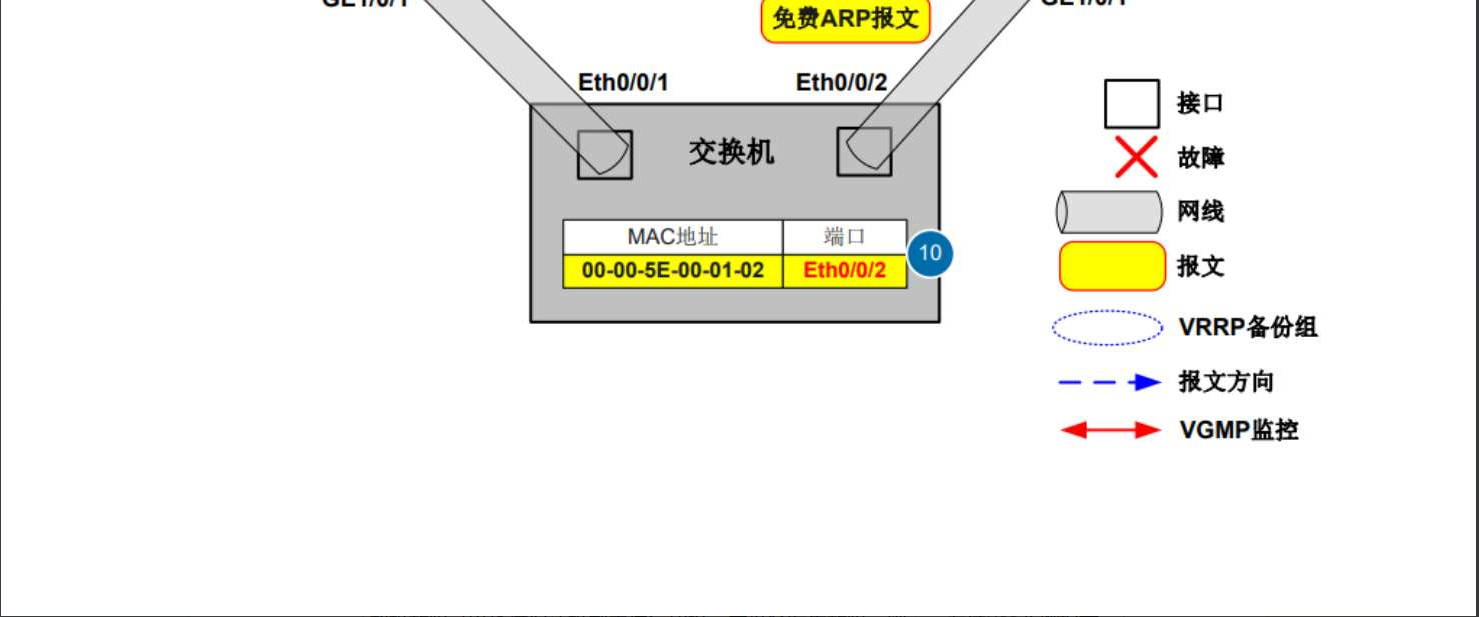

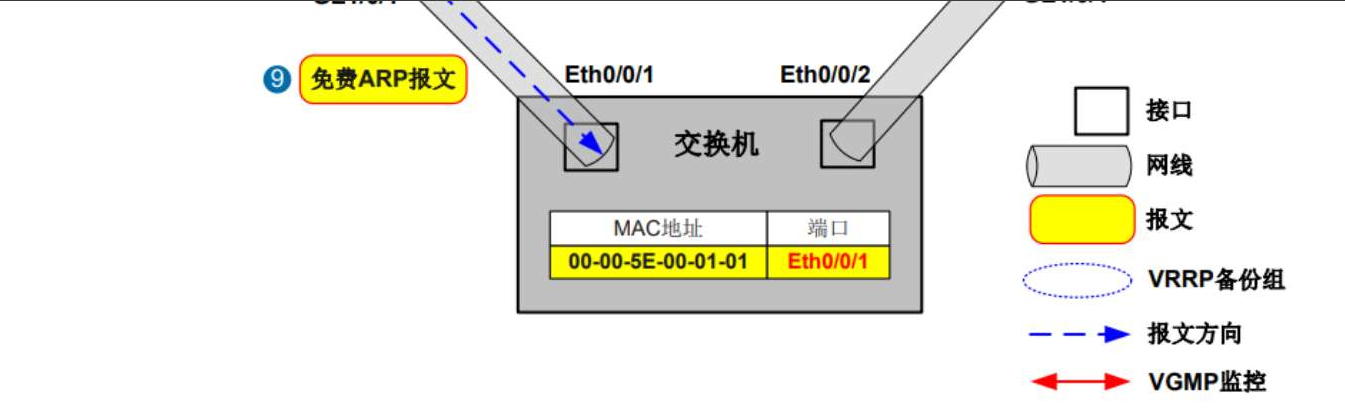

8，FW2中上下两个VRRP组将发送免费的ARP报文，让交换机切换MAC地址，之后所有的流量走FW2

HRP

华为冗余协议---华为的私有协议--可以同步防火墙的状态和配置信息

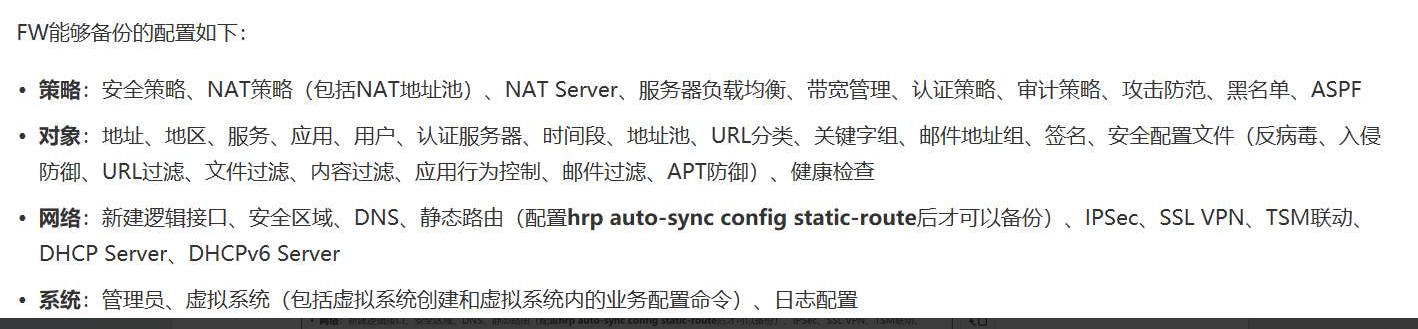

配置信息---（接口的IP，路由信息）--HRP不能同步基本的接口和路由信息，安全策略，nat策略。。。

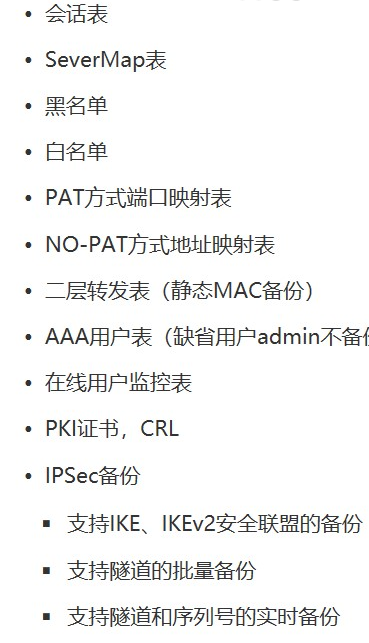

状态信息----会话表，server-map状态，黑名单，白名单

HRP在进行双机热备时，还有一个要求，两台热备设备之间，必须拥有一条链路，用来同步信息，并且，这条链路必须是一个三层链路----这条链路在进行数据传递时，不受安全策略的影响（注意，如果心跳线是直连的，则不受安全策略的影响，但是，如果中间有中继设备，即非直连的场景，则需要配置安全策略）---心跳线--VGMP的报文也是通过心跳线传输的

HRP会周期性的发送心跳报文，只有主设备会发送，周期时间默认为1s，如果备设备在三个周期时间内默认为3s没有收到对方的心跳报文，则认定对方出现故障将以自生为主

HRP的三种备份方式

1，自动备份--自动备份配置和状态信息，但是，配置信息可以立即自动备份，状态信息无法立即备份，只能通过短暂的延迟之后，在进行备份（10s左右）

2，手工备份---由网络管理员手工触发，可以立即同步配置和状态信息

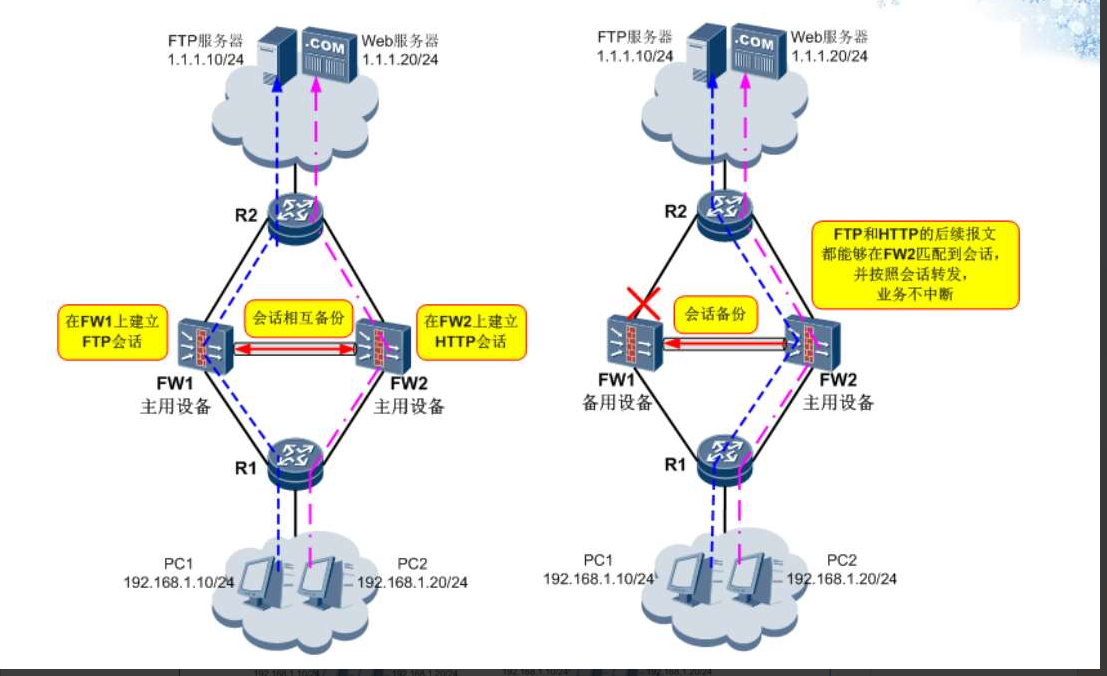

3，快速备份---该备份方式仅针对负载分担的场景

无法同步配置信息，仅能同步状态信息，并且可以立即同步状态信息。
