全网最详细解答OSPF数据包---接上文

目录

全网最详解答OSPF基础

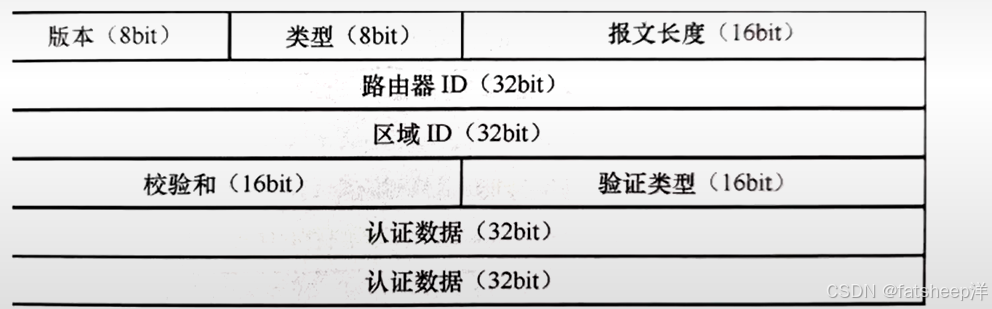

 OSPF的头部：

Hello包 ：

 DBD包：

 LSR包：

LSU--链路状态更新报文

LSACK---链路状态确认报文

---



全网最详解答OSPF基础

 OSPF的头部：

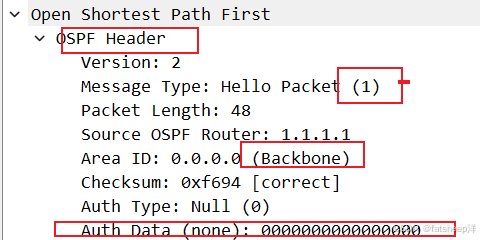

版本号：2--指的是ospf协议的版本

类型：指的是数据包的类型

• 1--Hello
• 2---DBD
• 3---LSR
• 4---LSU
• 5--LSACK

 报文长度：

路由器ID---指的就是RID---携带的是发出数据包设备的RID

区域ID---发出数据包接口所在区域的ID

校验和---校验书的完整性

验证类型：

认证类型如下

1，不认证 （none）（0）2，明文认证（simpl）（1）3，md5--比对摘要值（2）

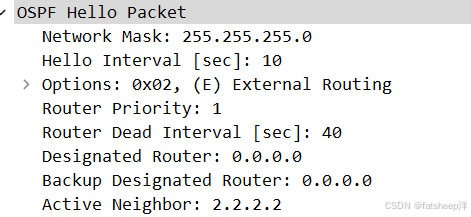

Hello包 ：

周期发现，建立和保活邻居关系，DR和BDR选举

网络掩码---指的是数据包发出的接口对应的网络掩码---邻居双方这个参数必须相同才能建立邻居关系，但是这个参数在点到点网络中是不生效的

Hello间隔：--hello时间（死亡时间）---这两个不相同不能建立邻居关系

可选项--每一个标记都代表设备遵循OSPF 的某一个特性

其中包含特殊区域的标记位。这个标记不同，则邻居无法建立

路由器优先级：指发出数据包的接口在进行DR/BDR的选举的优先级

DR/BDR---在没有选出来之前，使用0.0.0.0填充，选出来过后，用对应接口的IP进行填充

邻居---可变长的.....

以上标红部分为影响邻居关系建立的参数

还有一个---认证类型   --这是公共部分的内容(头部)

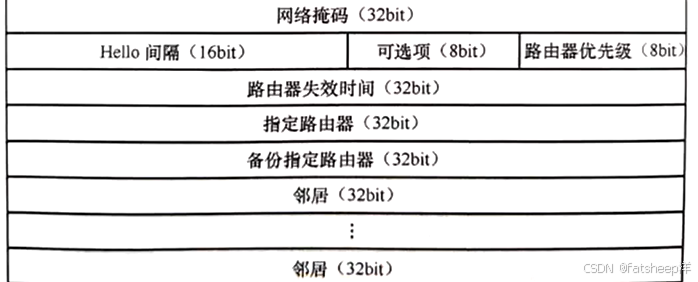

头部：

Hello：

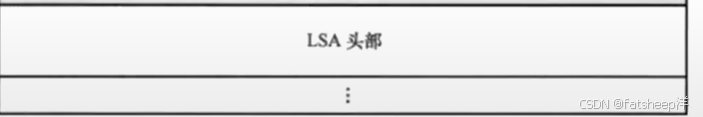

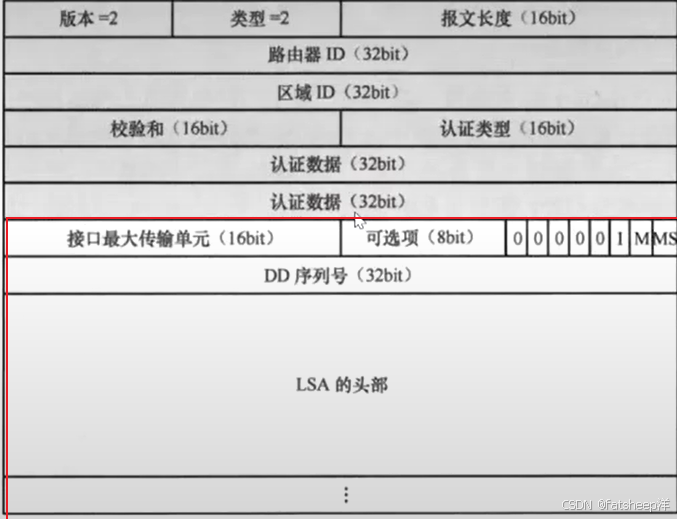

 DBD包：

数据库描述报文，----使用未携带数据的DBD包进行主从关系的选举

                             ----使用携带数据的DBD报文进行共享数据库摘要信息

 接口最大传输单元---MTU---发送接口所支持的MTU值，华为设备默认不开启检测MTU值。

开启MTU值：R1-GigabitEthernet0/0/0]ospf mtu-enable

注意：MTU值不同无法建立邻接关系---如果双方设备都开启MTU值的检测，如果DBD中的MTU值不同会卡在EXSTART的状态，因为主从关系选举的时候就会发送这个DBD包，里面会有MTU值，就会比对MTU的大小

I位--init--该为置1，表示该数据包是主从关系选举的数据包--那么这个数据包的LSA的头部数据将不复存在

M--more--该位置1表示不止一个DBD包，后面还有其他的DBD包需要发送；为0表示发送完了

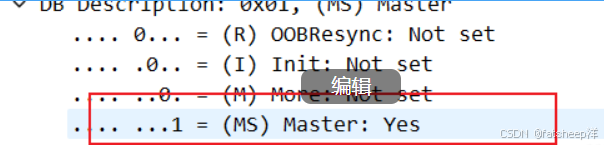

MS---master---该位置1，表示发送这个数据包的设备为主

DD序列号----1，隐性确认--可靠性  2，排序--在DBD报文中会逐次加1，确保DBD报文传输的可靠性和有序性

过程分析：当A刚开始跟B进行通信的时候，此时就是主从关系的选举，I位置1，M位置1，MS也为1（因为刚开始发的时候都认为自己是主），所以就可以确认seq也是一个随机值（序列号）；此后B准备给A发，序列号也为一个随机值，并且可选项也都为1，如果此时A为主，那么B就会给A发送LSA的摘要信息，此时B就会给A发第二个DBD包此时I=0,M=0,MS=0,然后seq（b）就该跟A一样（为主的主导隐性确认），发完后，A也会给B发 I=M=0,MS=1，seq=a+1

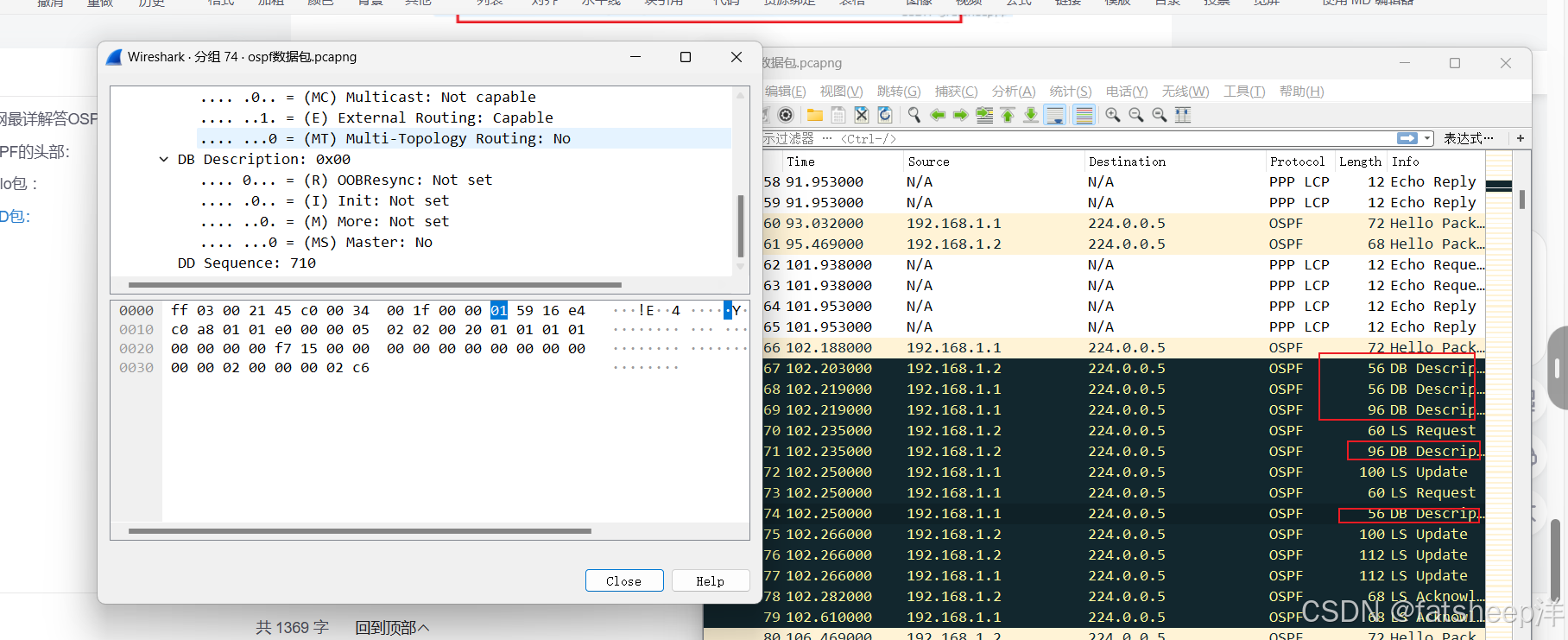

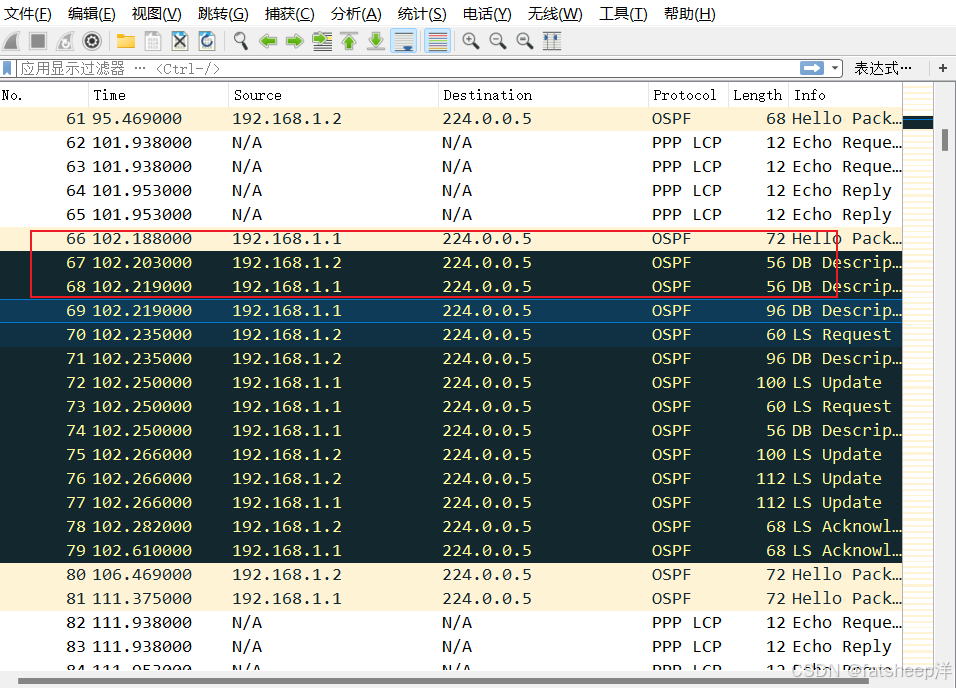

抓包实现：

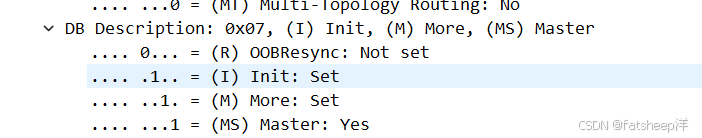

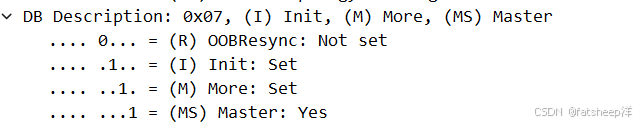

 最开始两个数据包发送未携带数据的DBD包进行主从关系的选举：此时里面都该为1，都认为自己DR：R2：

R1:

然后因为R2的RID比较大，R2顺利成章成为了DR：

最后seq+1

诶？我已经交互完了，并且，我上一个的M位已经置0了，为什么还有R1的DBD包呢？

并且我发现：

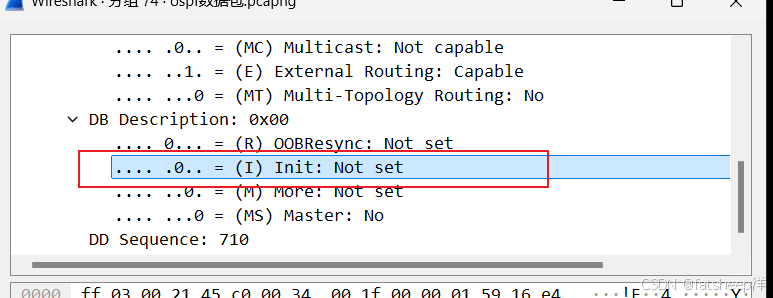

I位置0了，说明不是主从关系的选举了，但是我下面也没有LSA的头部信息

通过分析，从需要发送这个确认收到了主的摘要信息，这里只有序列号，所以其实这个是隐性确认的DBD包，通过序列号进行确认

DBD包的三种格式：

1，I为置1，进行主从关系选举

2，I位置0，携带LSA信息

3，I位置0，且不携带LSA的头部信息

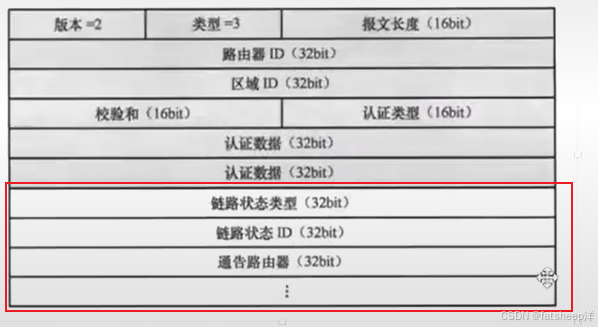

 LSR包：

三个参数其实是一组参数---都是为了去唯一标识一条LSA信息--也叫LSA的三元组

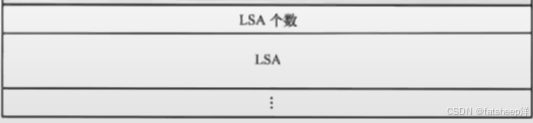

LSU--链路状态更新报文

真正携带LSA信息的数据包

LSACK---链路状态确认报文
