边沿检测指的是检测一个信号的上升沿或者下降沿，如果发现上升沿或者下降沿，则给出一个信号指示出来。边沿检测电路一般分为上升沿检测电路、下降沿检测电路和双沿检测电路。
复杂的逻辑设计里面，很多情况都需要检测信号的跳变，如果一个信号发生跳变，则给出一个指示，这个指示用来触发其他的动作，这里就需要有一个边沿检测电路。

上升沿检测电路

信号检测由 0变 1的过程，就是上升沿检测电路（ posedge edge 信号检测由1变0的过程就是下降沿检测电路（ negedge edge）。若上升沿和下降沿都检测，则这个电路就是双沿检测电路（ double edge）。
在always块的敏感信号列表中可以直接用 posedge和 negedge来提取上升沿和下降沿，但是如果要在 always程序块的内部检测上升沿或者下降沿呢？还是用 poesedge和 negedge吗？我们来实验下我们的推测，代码如下：

module edge_test
(
 input clk , // system clock 50Mhz on board
 input rst_n, // system rst, low active
 input a ,
 input b ,
 output reg y // output signal
 );
 //==============================================================
 // ------------------------- MAIN CODE ------------------------
 //==============================================================
 always @ (posedge clk or negedge rst_n or posedge a) begin
 if (rst_n == 1'b0)
 y <= 1'b0 ;
 else
 y <= b ;
 end
 endmodule

always块的信号敏感变量有三个，一个是时钟clk，一个是复位rst_n，一个是a信号。y信号是在时钟clk或者a信号的上升沿进行跳变，在复位的rst_n下降沿进行复位。
通过Quartus或者 Vivado等工具进行全编译，在 Quartus里面发现是可以编译成功的，编译后的Quartus RTL viewer显示的电路结构如下：

这个只是一个组合逻辑的选择电路，并没有寄存器，分析告警，

这个意思是说输出y和clk或者a都没有关系，也就是说这个边沿检测电路不可行。这个地方也间接说明always块的信号敏感变量只能有一个时钟和一个复位。带时钟的always块电路都是寄存器，而寄存器一般只有一个时钟信号，所以边沿检测不能直接利用always块的信号敏感变量作为边沿检测。

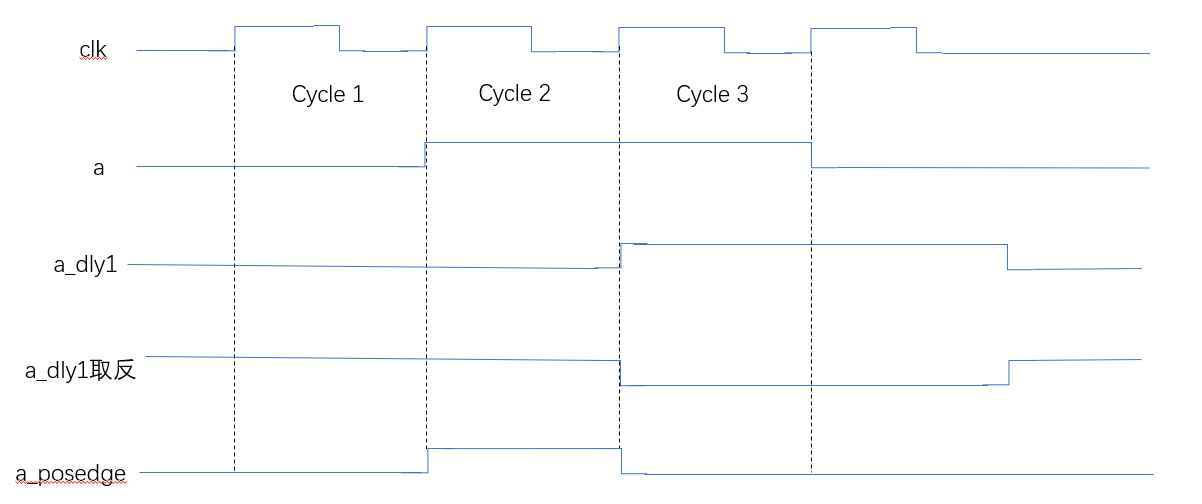

如上图所示，a信号是一个持续2个时钟周期的信号，如果想得到a信号的上升沿，这个上升沿就是a_posedge信号。a_posedge信号是一个持续1个时钟周期的脉冲信号，把a信号寄存一拍，得到a_dly1信号，再用a信号和a_dly1取反再相与，就可以得到一个持续1个时钟周期的脉冲信号，这个a_posedge信号就是a的上升沿指示信号。

下降沿检测电路。

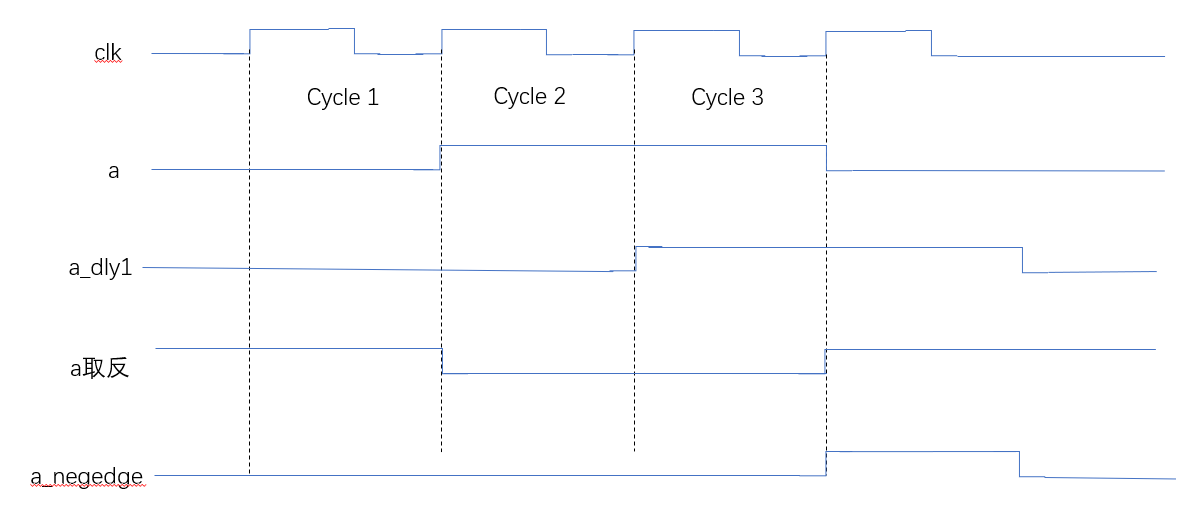

如上图所示，a信号是一个持续2个时钟周期的信号，如果想得到a信号的下降沿，这个下降沿就是a_negedge信号。a_negedge信号是一个持续1个时钟周期的脉冲信号，把a信号寄存一拍，得到a_dly1信号，再把a信号取反，用a取反的信号和a_dly1相与，就可以得到一个持续1个时钟周期的脉冲信号，这个a_negedge信号就是a的下降沿指示信号。

下双沿检测电路

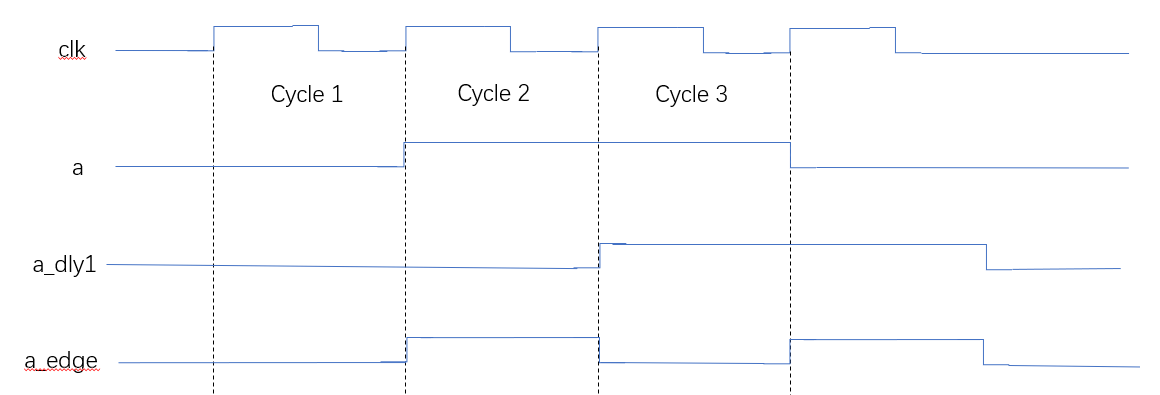

如上图所示，a信号是一个持续2个时钟周期的信号，如果想得到a信号的上升沿和下降沿，这个信号就是a_edge信号。a_edge信号刚好是a和a_dly1信号不同的地方为高电平，也就是a和a_dly1异或的结果就是a_edge信号，这个信号在a的上升沿持续一个时钟周期，然后在a的下降沿后又持续一个时钟周期。

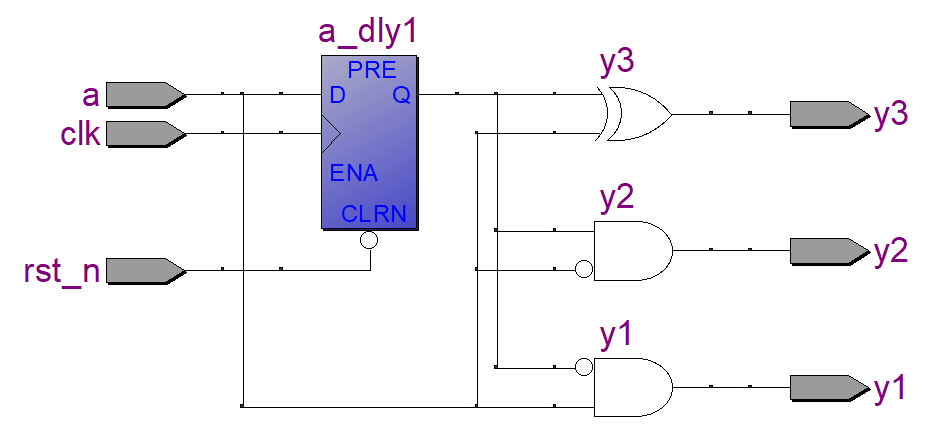

程序设计

module edge_test
 (
input clk , // system clock 50Mhz on board
 input rst_n, // system rst, low active
 input a ,
output y1 , // output signal
output y2 , // output signal
 output y3 // output signal
 );
 reg a_dly1 ;
 //================================================================
 // ------------------------- MAIN CODE --------------------------
 //================================================================
 always @ (posedge clk or negedge rst_n ) begin
 if (rst_n == 1'b0)
 a_dly1 <= 1'b0 ;
 else
 a_dly1 <= a ;
 end
 assign y1 = a & ( ~a_dly1 ) ;
 assign y2 = ~a & a_dly1 ;
 assign y3 = a ^ a_dly1 ;
 endmodule
