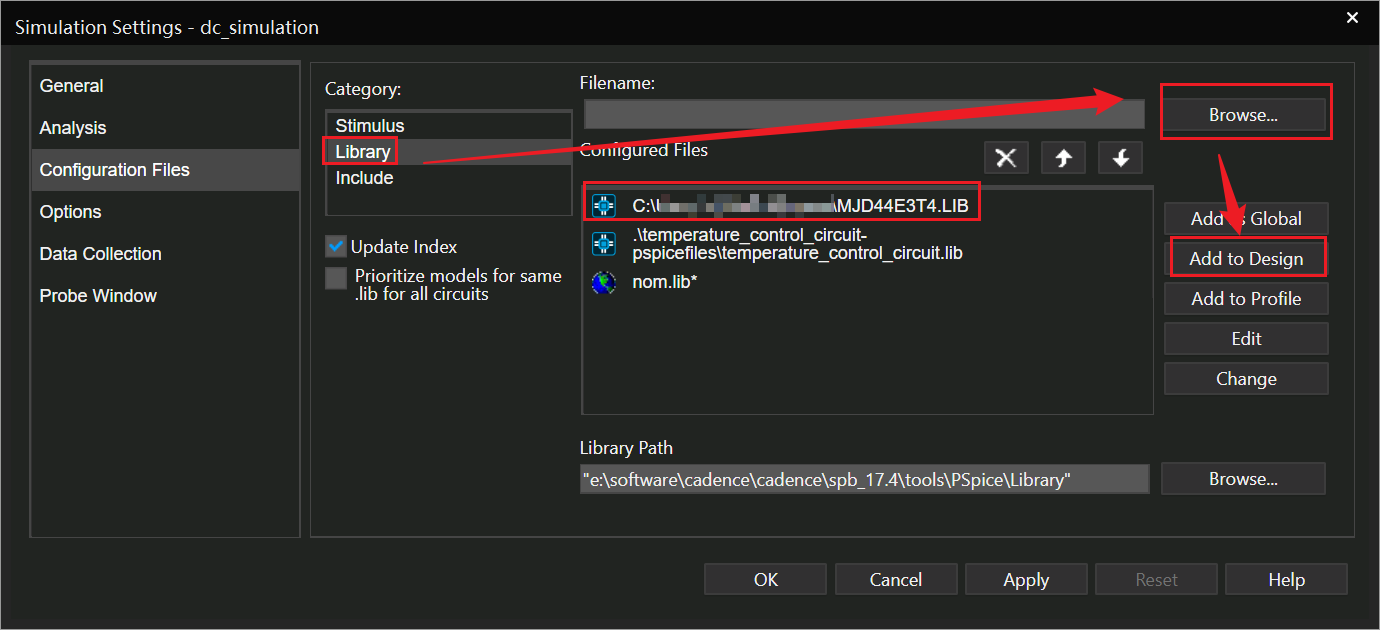

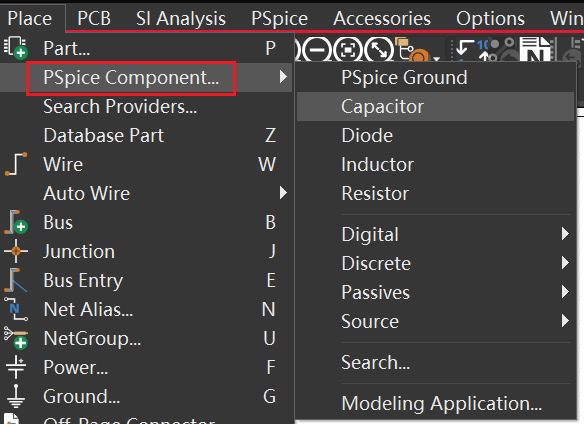

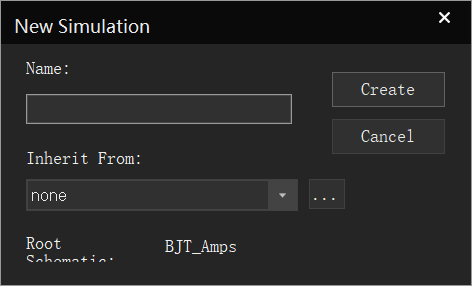

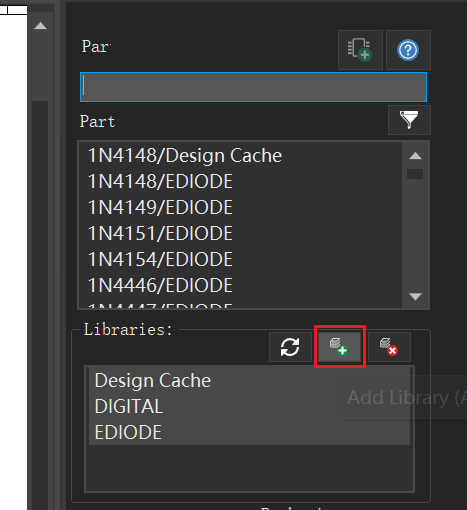

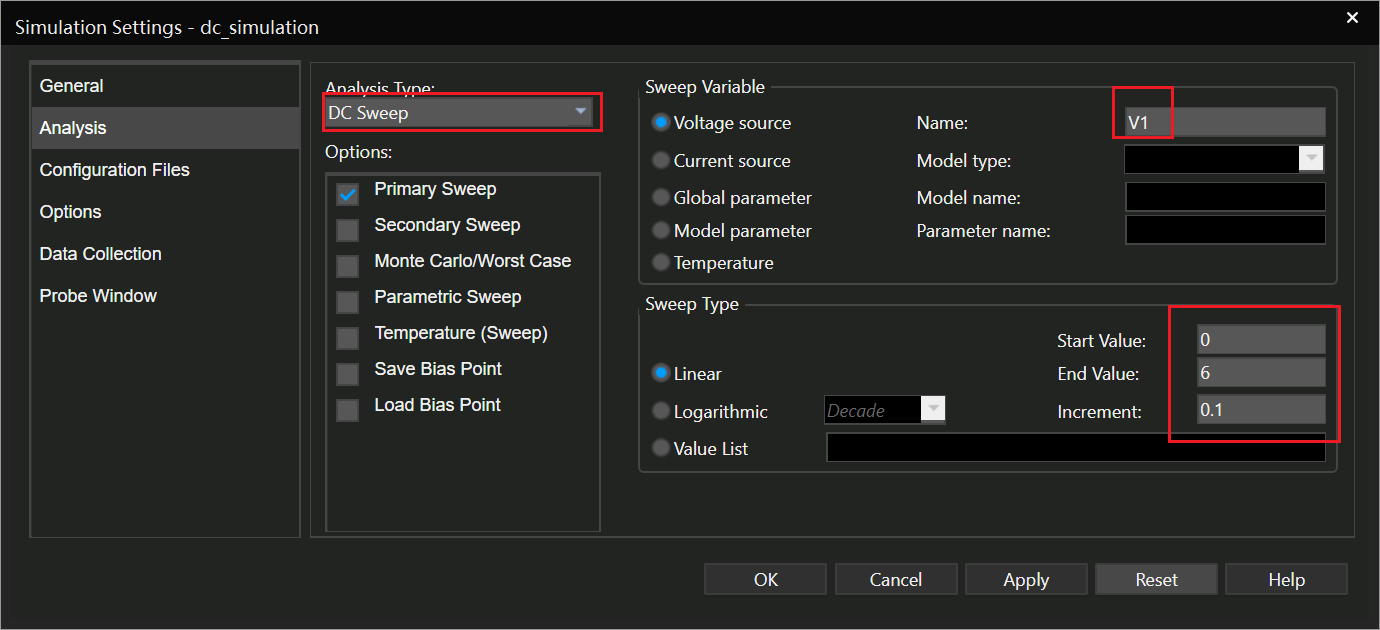

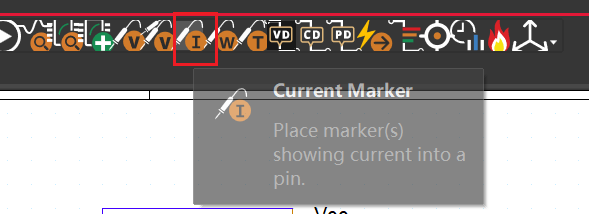

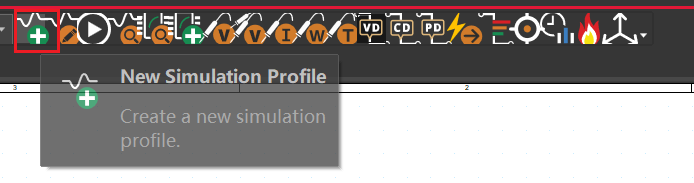

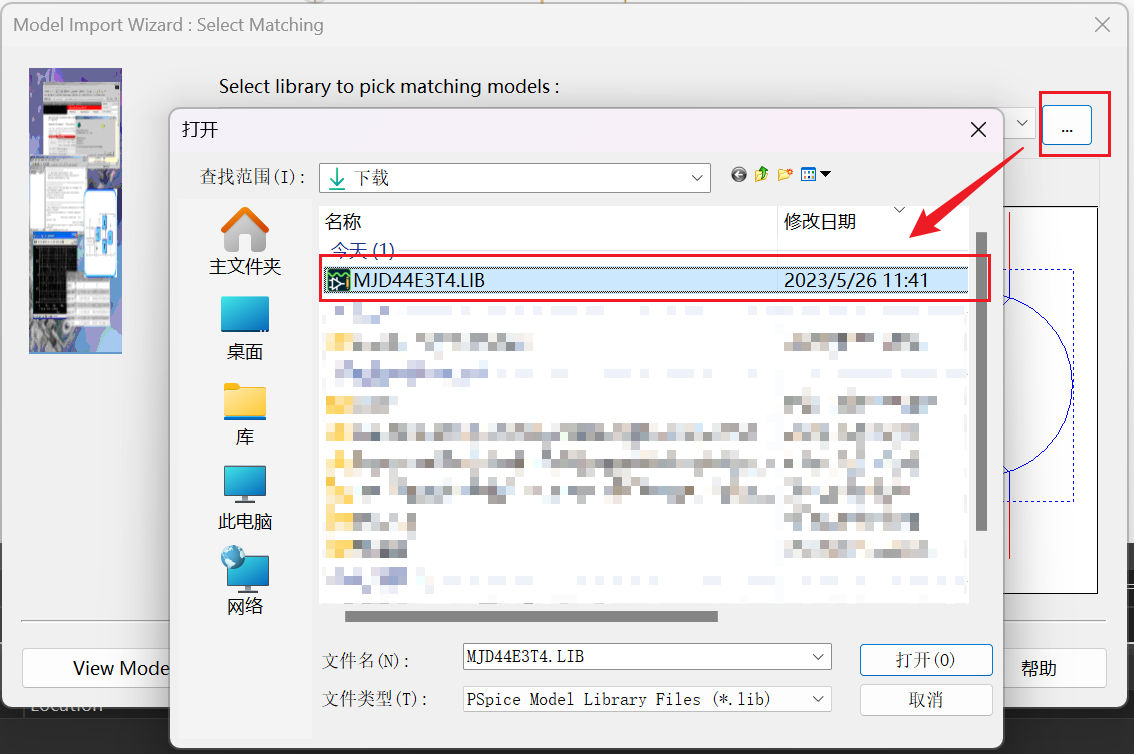

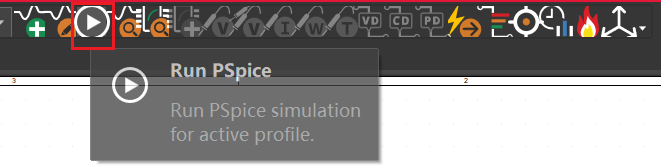

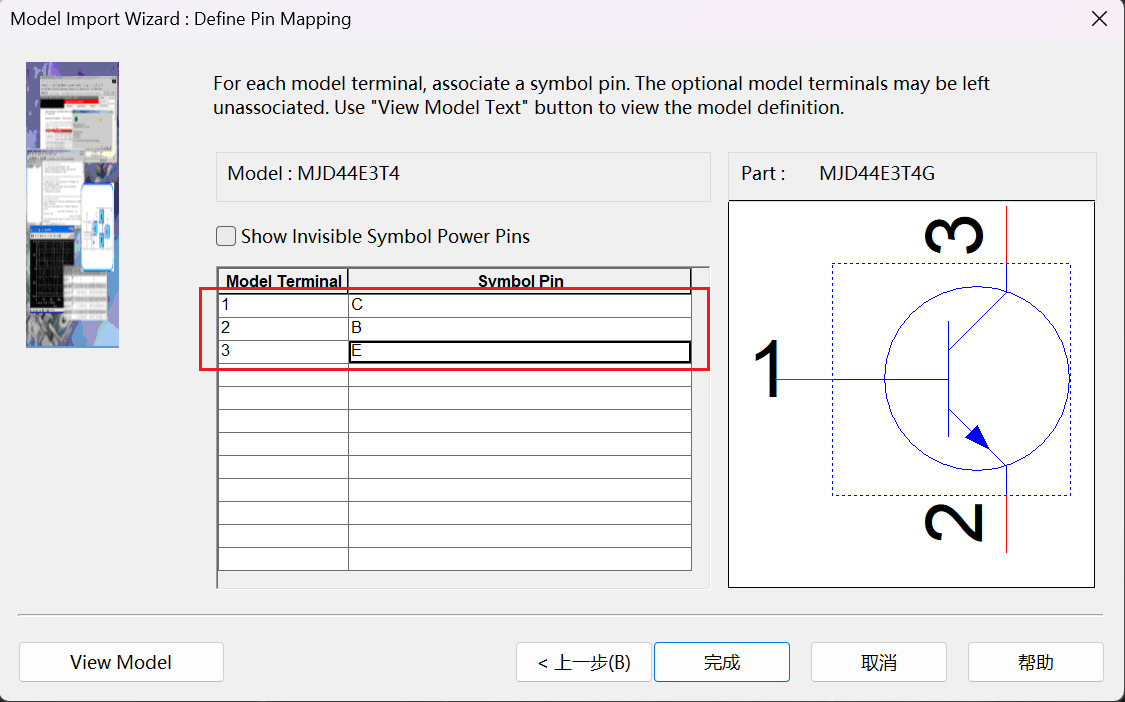

三极管开关电路及仿真

三极管开关电路

三极管除了可以当做交流信号放大器之外，也可以做为开关之用。图1所示，即为三极管电子开关的基本电路图。由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上。

​



​

输 入电压Vin则控制三极管开关的开启(open) 与闭合(closed) 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。详细的说，当Vin为低电压时，由于基极没有电流，因此集 电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止(cut off)区。同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃共作于饱和区(saturation)。

此为三极管开关电路基本的工作原理，在实际应用中可能会有改进电路：

​

​

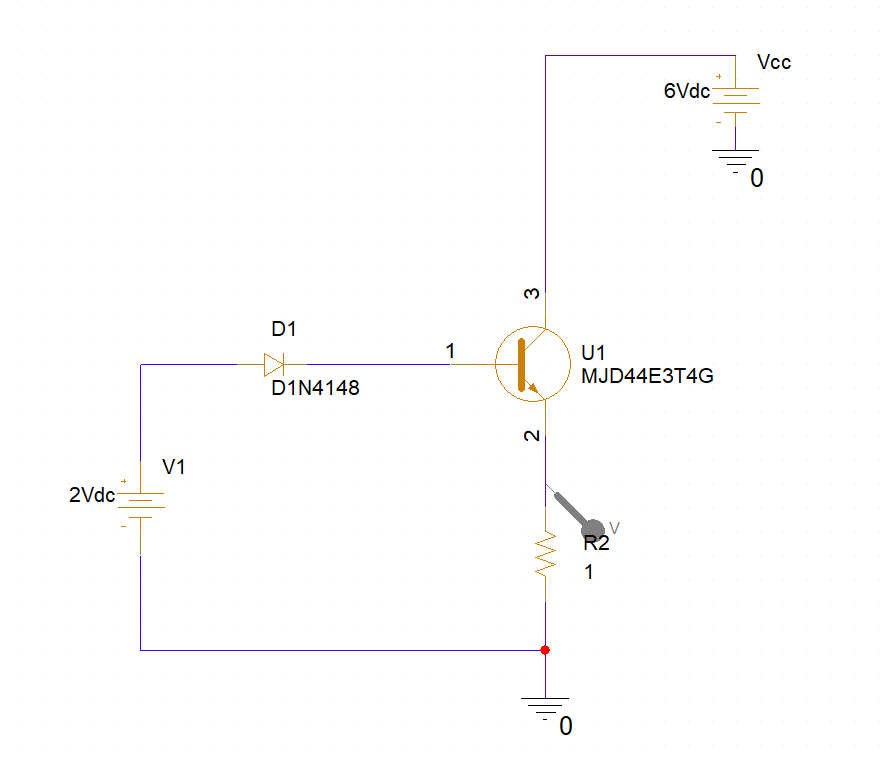

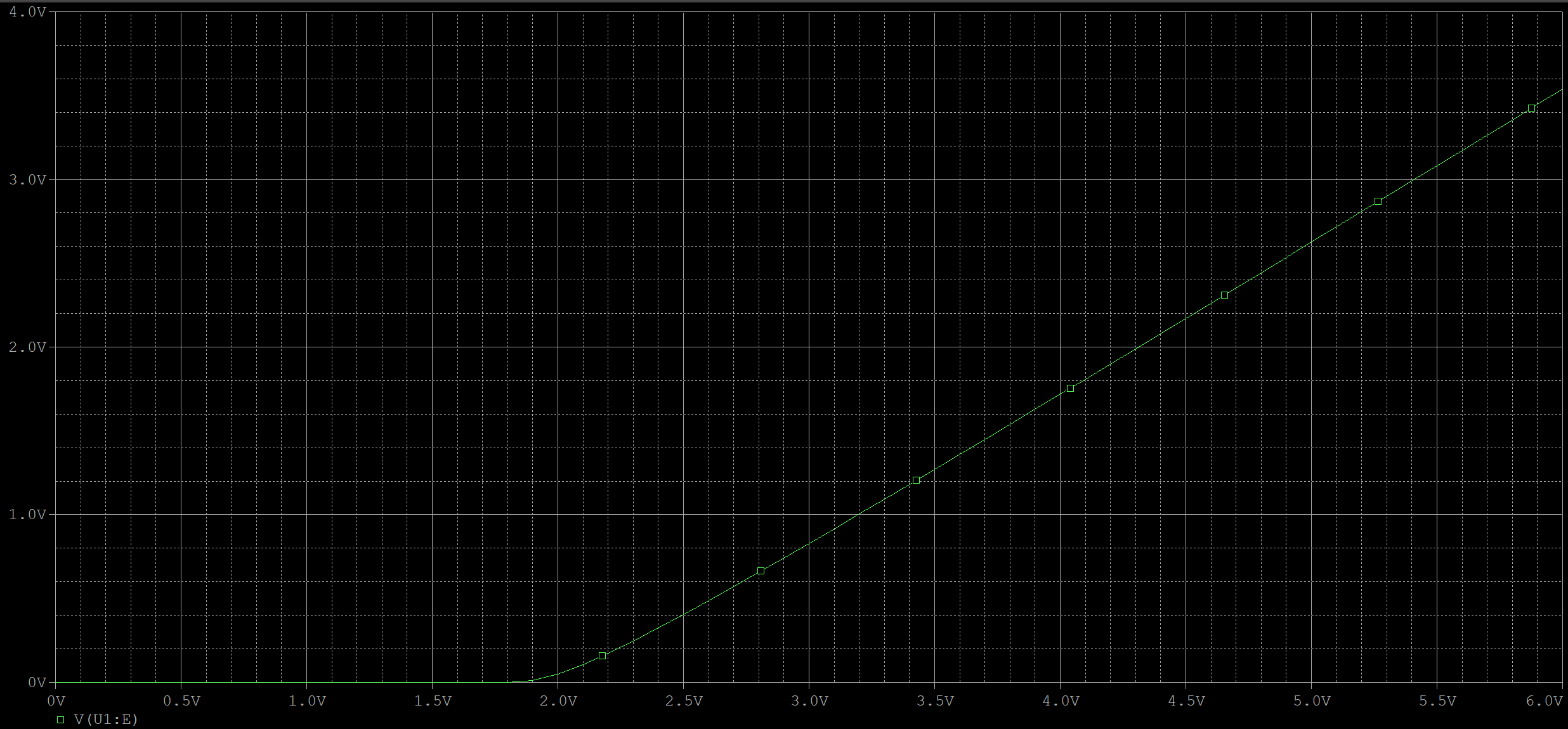

在基射极间串接上一只二极管，使得可令基极电流导通的输入电压值提升了0.
